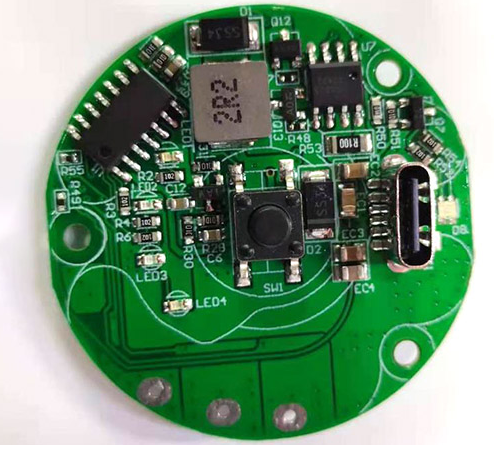

四层PCB设计全流程解析：工程师必看的核心步骤与避坑指南

四层PCB在消费电子、工控设备中广泛应用。相比双面板，四层结构能更好处理高速信号与电源完整性。许多工程师在首次设计四层板时容易忽略层叠规划与电磁兼容性问题。

 一、四层PCB层叠结构规划

四层板通常采用两种层叠方案：

1. 方案A（信号优先）

   - 顶层：信号层

   - 中间层1：地平面

   - 中间层2：电源平面

   - 层：信号层

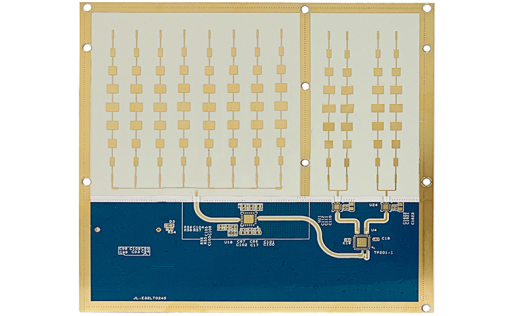

   适用场景：高频信号板（如射频模块）

2. 方案B（电源强化）

   - 顶层：信号层

   - 中间层1：电源平面

   - 中间层2：地平面

   - 底层：信号层

   适用场景：大电流设备（如电机驱动板）

关键参数设置：

- 铜箔厚度：外层1oz（35μm），内层0.5oz（17.5μm）

- 介质层厚度：PP片（Prepreg）0.2mm，芯板（Core）0.8mm

 二、元件布局与分区原则

1. 功能模块分区

   - 数字电路（MCU、存储器）靠近顶层中心

   - 模拟电路（传感器、ADC）远离开关电源区域

   - 电源模块（DC-DC、LDO）靠近板边并预留散热空间

2. 接口器件定位

   - USB、HDMI等高速接口布置在板边，缩短走线长度

   - 连接器下方避免放置敏感元件（如晶振）

3. 散热器件处理

   - 大功率MOSFET下方添加散热过孔（直径0.3mm，间距1.5mm）

   - 发热元件与电解电容保持10mm以上距离

​ 三、电源与地平面设计要点

1. 电源分割技巧

   - 同一电源层最多分割3个区域（如3.3V、5V、12V）

   - 分割线宽度≥0.5mm，避免爬电风险

2. 地平面完整性

   - 地平面避免被信号线割裂，保持低阻抗回路

   - 数字地与模拟地通过磁珠或0Ω电阻单点连接

3. 去耦电容布置

   - 每颗IC电源引脚附近放置0.1μF陶瓷电容（距离≤3mm）

   - 板级电源入口添加10μF钽电容

 四、信号布线关键规则

1. 高速信号处理

   - 时钟线（CLK）优先走内层，参考地平面

   - 差分对（USB、LVDS）长度误差控制在±5mil内

2. 避免串扰措施

   - 相邻层走线方向正交（顶层水平，底层垂直）

   - 敏感信号线与开关电源线间距≥3倍线宽

3. 过孔使用规范

   - 信号过孔直径8mil，孔径12mil

   - 电源过孔直径12mil，孔径16mil

   - 禁止在焊盘上直接打孔（易导致虚焊）

 五、设计验证与生产准备

1. DRC检查项目

   - 线宽/线距：普通信号≥6/6mil，电源线≥12/12mil

   - 钻孔到铜皮距离≥8mil

2. 信号完整性仿真

   - 使用Sigrity或HyperLynx检查上升沿振铃

   - 确保阻抗连续性（单端50Ω，差分100Ω）

3. Gerber文件输出

   - 包含顶层/底层线路、阻焊层、钻孔文件
