铝基板打样工艺全解析：如何通过材料选择实现降本增效？

铝基板，因优异的散热性能成为刚需，但企业常面临"材料选型难、打样成本高、周期不可控"三大痛点。

一、铝基板材料选择的三大法则

1. 热导率匹配原则

常规铝基板（1.0-2.0 W/m·K）适用于LED照明等中低发热场景，而高导热型（3.0-8.0 W/m·K）需用于汽车电子等高热密度场景。

2. 介电强度陷阱规避

市面40%铝基板失效案例源于绝缘层耐压不足。建议优先选择CTI≥600V的阳极化处理基材，捷配实验室实测显示，其击穿电压比普通材料提升2.3倍。

3. 反射率隐藏价值

LED背光模块需选用反射率＞85%的镜面铝基板。

二、四步实现工艺成本优化闭环

STEP1：设计阶段预验证

捷配DFM系统可自动检测铝基板的热膨胀系数（CTE）匹配度，提前预警因铜铝膨胀差异导致的翘曲风险。历史数据显示，早期介入可减少67%的工程返工。

STEP2：小批量验证策略

通过捷配免费打样服务，某工业电源厂商在3周内完成6轮叠层结构测试，最终确定1.2mm铝层+0.15mm绝缘层的黄金配比，材料利用率从78%提升至92%。

STEP3：工艺路线优选

对比激光切割（±0.05mm）与传统冲压（±0.15mm）的成本差异，当打样数量＜20PCS时，捷配推荐的数控铣削方案可节省28%加工费。

STEP4：表面处理

抗氧化处理（OSP）与化学沉镍金（ENIG）的成本差达4倍，在85℃/85%RH环境中，OSP工艺在500小时后仍保持＞10^8Ω绝缘电阻。

三、成本优化的三大实战策略

1. 阶梯式材料替代法

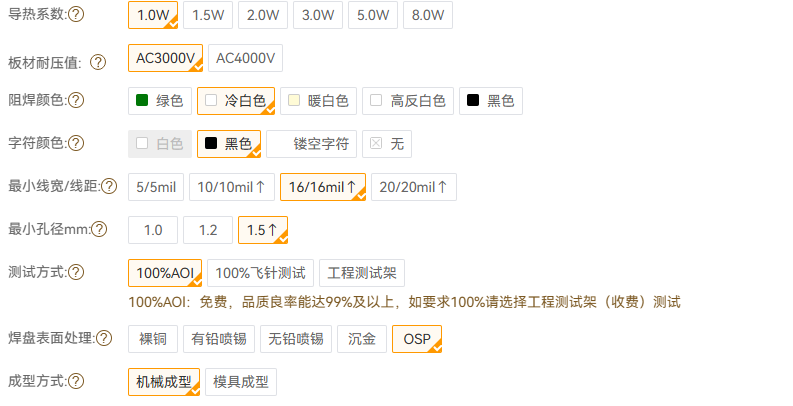

使用在线计价系统，输入Tg值、热导率等参数即可获取平替方案。某案例显示，用FR-4+铝夹芯结构替代纯铝基板，在满足散热需求下成本降低41%。

2. 拼板设计黑科技

通过捷配CAM工程师指导，某客户在510×480mm标准拼板中嵌入异形铝基板，利用率从63%提升至89%，单批次节省材料费超2000元。

3. 工艺参数重构

调整蚀刻线宽补偿值至+0.02mm。
