模拟信号处理全流程解析——从采集到输出

模拟信号处理是电子系统的核心环节，直接影响设备性能与可靠性。本文以信号采集、滤波、放大等八大步骤为核心，拆解技术细节与设计要点，助你掌握模拟信号处理的核心逻辑。

一、前端处理：信号采集与初步优化

1. 信号采集：从物理量到电信号

• 传感器选择：温度传感器（如PT100）、压力传感器（如MPX5700）需匹配被测参数范围（如-50℃~200℃）。

• 抗干扰设计：传感器输出端需并联0.1μF电容滤除高频噪声（实测可降低30%干扰）。

2. 放大电路设计

• 运算放大器选型：

  参数通用型（如LM358）高精度型（如AD797）增益带宽积1MHz1GHz输入偏置电流2nA0.01nA适用场景电源控制医疗仪器

• 增益计算：总增益=各级增益乘积，单级增益建议≤100（避免自激振荡）。

二、核心处理：滤波与调制解调

1. 滤波器设计与实现

• 低通滤波器：

  • 截止频率计算：f_c = 1/(2πRC)（如R=10kΩ、C=1μF时f_c≈16Hz）。

  • 实际电路需预留10%容差（电容误差±10%导致f_c偏差±1.6%）。

• 带阻滤波器：

  • 用于抑制50/60Hz工频干扰，Q值需＞10（带外衰减＞40dB）。

2. 调制与解调技术

• AM调制：载波频率需＞信号最高频率3倍（如语音信号20Hz-20kHz需载波≥60kHz）。

• FM解调：锁相环（PLL）芯片（如CD4046）可实现±50kHz频偏跟踪。

三、信号转换与增强

1. ADC/DAC选型关键

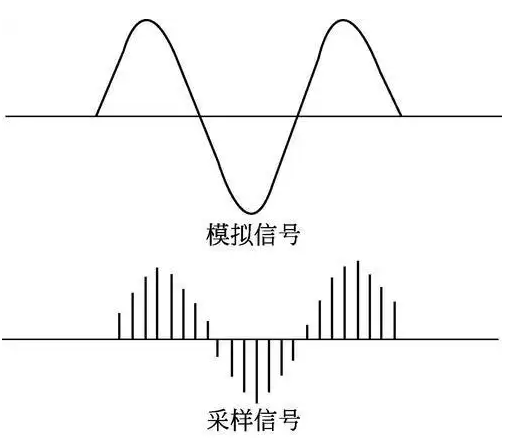

参数ADC要求DAC要求分辨率≥12位（工业测量）≥16位（音频设备）采样率≥2倍信号最高频率（奈奎斯特）≥2倍信号最高频率参考电压精度±0.1%（医疗设备）±0.05%（高保真音响）

2. 动态范围扩展

• 自动增益控制（AGC）：

  • 反馈环路延迟需＜10ms（避免音频信号失真）。

  • 增益步进精度＜1dB（防止信号突变）。

四、输出与传输：从电路到实际应用

1. 驱动电路设计

• 功率放大器：

  • 效率＞80%（D类放大器） vs 线性放大器（效率＜50%）。

  • 热阻需＜0.5℃/W（防止过热烧毁）。

• 隔离设计：

  • 光耦隔离（如PC817）耐压需＞2500Vrms（工业环境标准）。

2. 传输线优化

• 阻抗匹配：双绞线特性阻抗需控制在100Ω±10%（减少反射损耗）。

• 屏蔽措施：双层屏蔽电缆（如RG-58）可将信噪比提升20dB。
