医疗级PCB洁净度控制

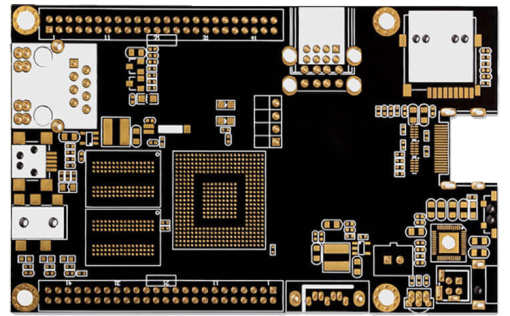

​医疗电子设备领域，PCB的洁净度直接关系到设备可靠性和患者生命安全。不同于消费电子，医疗设备PCB必须满足更高标准的清洁度要求。

一、医疗设备PCB核心洁净度标准

1.医疗设备PCB制造必须符合IPC-5704标准，该标准针对未装配印刷电路板提出以下核心要求：

• 离子污染控制：≤1.56μg/cm²（以NaCl当量计算）

• 颗粒物残留：粒径≥5μm的颗粒数量≤50个/cm²

• 生物负载限制：植入式设备需达到无菌状态（≤1 CFU/cm²）

2.医疗PCB需同步满足多项国际标准：

• ISO 14644-1：洁净室等级划分（医疗设备建议≥ISO Class 7）

• IEC 60601-1：医疗电气设备安全标准（要求表面绝缘电阻≥100MΩ）

• FDA 21 CFR Part 820：质量体系法规（需建立清洁工艺验证文件）

二、医疗PCB清洗工艺技术对比

1.适用场景：高密度BGA封装、微小通孔清洗

技术参数：

• 温度范围：45-60℃（避免高温损伤焊点）

• 清洗剂：水基型（pH 6.5-7.5），含表面活性剂

• 超声功率：28kHz（兼顾清洁力与元件保护）

2.工艺流程：

PCB上料 → 溶液浸泡（3-5分钟） → 喷淋冲洗（纯水） → 真空干燥（≤60℃）

关键控制点：

• 清洗剂浓度：0.5%-1.2%（通过电导率传感器实时反馈）

• 干燥压力：-80kPa（避免残留水珠）

3.适用对象：

• 特殊结构元件（如麦克风振膜）

• 高价值样品板

三、洁净度验证全流程

1.

• 测试方法：IPC-TM-650 2.3.25D（萃取电阻率法）

• 取样策略：

  • 每块板取5个测试点（含边缘区域）

  • 高密度板增加盲孔测试

2.

• 显微镜法：100倍放大观察，统计≥5μm颗粒

• AOI检测：采用高分辨率线阵相机（5μm/pixel），自动标记污染区域

3.

• 检测项目：需氧菌总数、霉菌酵母菌

• 采样方法：接触碟法（TSA培养基）

• 限值要求：植入式设备≤1 CFU/100cm²

四、PCB医疗级生产体系

1.

• 洁净室等级：ISO Class 7（动态粒子≤352,000/m³）

• 温湿度：22±2℃，45±5%RH

• 静电防护：ESD工作站（表面电阻10^6-10^9Ω）

2.

• 钢网设计：阶梯钢网（开口率≥85%）减少助焊剂残留

• 回流曲线：氮气保护焊接（氧含量≤50ppm）

• 阻焊层：采用低卤素（Cl≤900ppm，Br≤900ppm）材料

3.

• 每批次PCB保留清洗记录（包括清洗剂批次、温度曲线）

• 实施FMEA分析，关键控制点（CCP）包括：

  • 离子污染值

  • 颗粒物数量

  • 表面绝缘电阻

医疗设备PCB的洁净度控制是系统工程，需要从标准遵循、工艺选择到检测验证的全流程管控。
