PCB拼板分板全解析：3大工艺选择+成本控制秘籍

一、拼板设计底层逻辑

PCB板厂标准加工幅面存在天然限制——欧洲设备常用1㎡（约1041mm×991mm），美国设备采用24×18英寸（约609.6×457.2mm）。当单板尺寸＜20×10cm或批量＜50片时，直接交给板厂处理更划算。但批量超过100片时，自主拼板能节省15%-25%材料成本。

关键设计原则：

1. 工艺边预留：传送边≥5mm（双面板8mm），定位孔距板边≥5mm

2. 连接桥设计：V-cut残留厚度≤1/3板厚，角度30°-45°

3. 铜箔方向：拼板方向与基材铜纹一致，减少热膨胀应力

二、分板工艺四选一指南

铣切工艺（Routing）

• 适用场景：异形板/带槽孔设计

• 加工精度：±0.1mm

• 成本指数：★★★☆

• 注意要点：进刀间距≥4.8mm，推荐使用1.5mm铣刀

V-cut划切

• 适用场景：矩形板/批量＞5000片

• 加工效率：1000片/小时

• 成本指数：★★☆

• 缺陷预警：边缘残留30%纤维丝，潮湿环境需三防处理

冲裁工艺（Punching）

• 适用场景：标准化板型/批量＞10万片

• 加工速度：5000片/分钟

• 成本指数：★★★★★

• 设备投资：最低50万美元/台

剪切工艺（Shearing）

• 适用场景：超大批量/板厚＜1.6mm

• 加工精度：±0.3mm

• 成本指数：★★★★

• 材料损耗：比V-cut高15%

三、分板孔设计规范

1. 邮票孔参数：

• 孔径0.8-1.2mm

• 桥接宽度≥1.5mm

• 排列间距3-4mm

• 推荐数量：每边2-3排

1. 表面处理：

• 化学沉银：成本增加12%，但边缘强度提升40%

• 激光抛光：适合高频板，粗糙度Ra＜0.8μm

四、成本控制三板斧

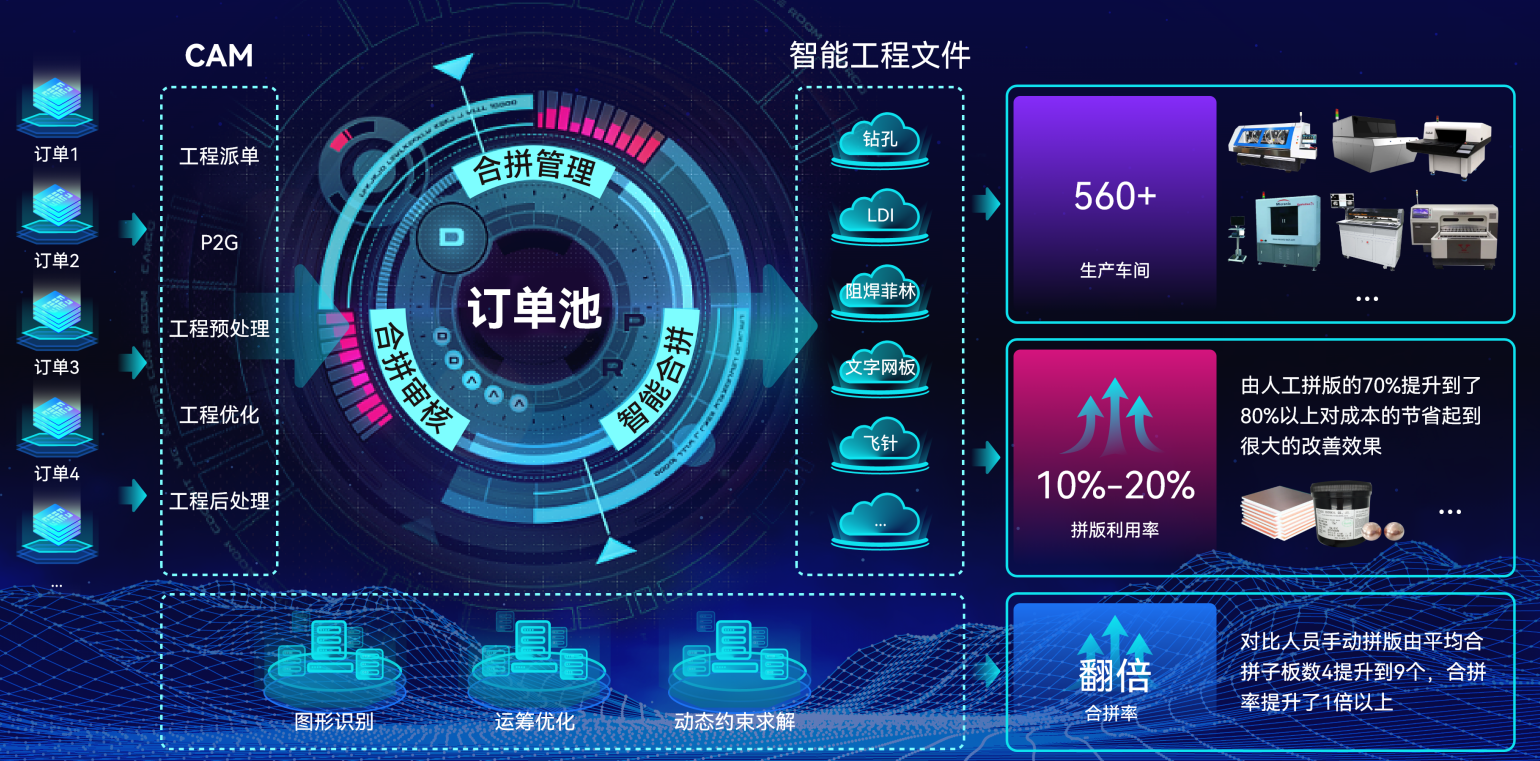

拼板算法优化：

• 采用遗传算法排样，材料利用率从82%提升至91%

工艺组合策略：

• 外围V-cut+内部邮票孔，综合成本降低28%

• 混合排版：标准板占70%+异形板占30%

​废料再生方案：

• 边角料利用率提升至65%

• 铜箔回收工艺降低原材料成本18%
