Unity3D Shader——水的折射

这里依然用的是vertex 和fragment shader来解决水的反射的问题。

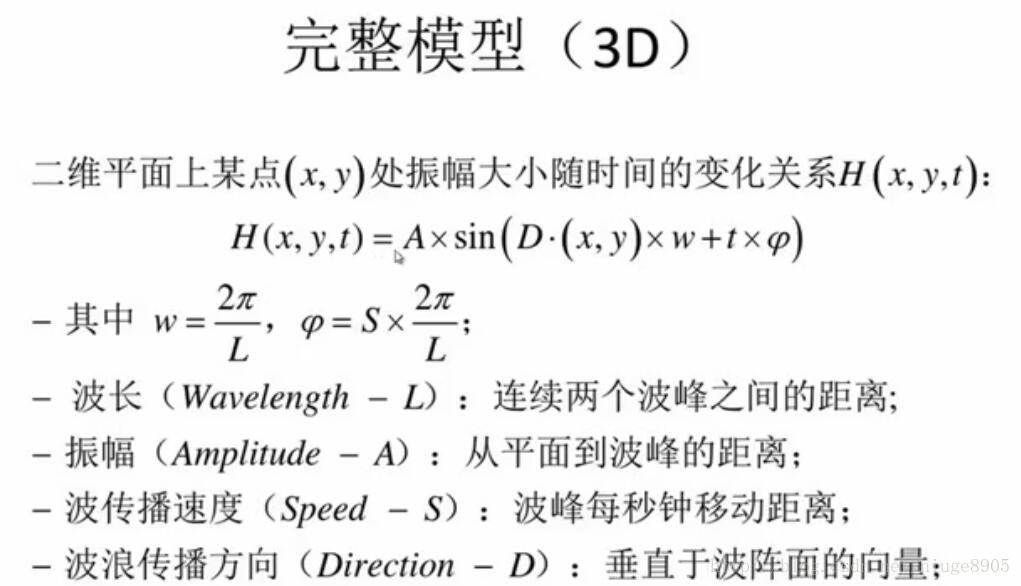

首先，准备两个平面，一个平面作为底图，一个平面模拟水的波动。这里要用到抓取底图的通道 GrabPass{}。然后把抓取的通道图放到水面的那张图上。另外一个难点就是要模拟水的波动，水的波动的原理如下图：

其中顶点函数代码和片段函数代码如下：
v2f vert(appdata v){
         float w=2*3.1415926/_L;
         float f=_S*w;

         v.vertex.y+=_A*sin(v.vertex.xz*w+_Time.x*f);

         v2f o;
         o.pos=mul(UNITY_MATRIX_MVP,v.vertex);
         o.uv=TRANSFORM_TEX(v.uv,_MainTex);
         o.proj=ComputeGrabScreenPos(o.pos);
         return o;
        }

        float4 frag(v2f IN):SV_Target{
        IN.proj.xy+=0.01*sin(IN.proj.xy*3.14*10+_Time.y*2);
        float4 col=tex2Dproj(_GrabTexture,IN.proj)*0.5;
        return col;
        }


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

如果想最后的贴图是随着法线变化，那么就要用到偏导数，计算每个顶点的动态法线。

v2f vert(appdata v){
         float w=2*3.1415926/_L;
         float f=_S*w;

         v.vertex.y+=_A*sin(-length(v.vertex.xz)*w+_Time.x*f);
         float dx=_A*v.vertex.x*w*cos(-length(v.vertex.xz)*w+_Time.x*f);
         float dz=_A*v.vertex.z*w*cos(-length(v.vertex.xz)*w+_Time.x*f);

         float3 B=normalize(float3(1,dx,0));
         float3 T=normalize(float3(0,dz,1));

         v2f o;
         o.N=cross(B,T);
         o.pos=mul(UNITY_MATRIX_MVP,v.vertex);
         o.uv=TRANSFORM_TEX(v.uv,_MainTex);
         o.proj=ComputeGrabScreenPos(o.pos);
         return o;
        }

        float4 frag(v2f IN):SV_Target{
        float d=dot(IN.N,float3(0,1,0));
        IN.proj.xy+=d*0.1;
        //IN.proj.xy+=0.01*sin(IN.proj.xy*3.14*10+_Time.y*2);
        float4 col=tex2Dproj(_GrabTexture,IN.proj)*0.5;
        return col;
        }


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

以上还不算完美，可以加上漫反射，让水的颜色随着波纹变化。

v2f vert(appdata v){
         float w=2*3.1415926/_L;
         float f=_S*w;

         v.vertex.y+=_A*sin(-length(v.vertex.xz)*w+_Time.x*f);
         float dx=_A*v.vertex.x*w*cos(-length(v.vertex.xz)*w+_Time.x*f);
         float dz=_A*v.vertex.z*w*cos(-length(v.vertex.xz)*w+_Time.x*f);

         float3 B=normalize(float3(1,dx,0));
         float3 T=normalize(float3(0,dz,1));

         v2f o;
         o.N=cross(B,T);
         o.pos=mul(UNITY_MATRIX_MVP,v.vertex);
         o.uv=TRANSFORM_TEX(v.uv,_MainTex);
         o.proj=ComputeGrabScreenPos(o.pos);
         return o;
        }

        float4 frag(v2f IN):SV_Target{
        float3 ncol=UnpackNormal(tex2D(_MainTex,IN.uv+_Time.x))*0.3;
        IN.N=IN.N+ncol;

        float d=dot(IN.N,float3(0,1,0));
        float diff=max(0,dot(IN.N,float3(1,0,0)));  //漫反射
        IN.proj.xy+=d*0.1;
        //IN.proj.xy+=0.01*sin(IN.proj.xy*3.14*10+_Time.y*2);
        float4 col=tex2Dproj(_GrabTexture,IN.proj)*(0.3+diff);
        return col;
        }


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

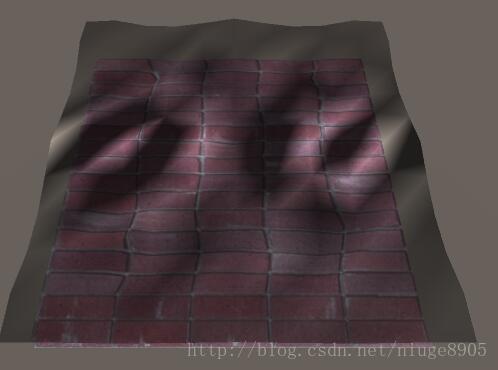

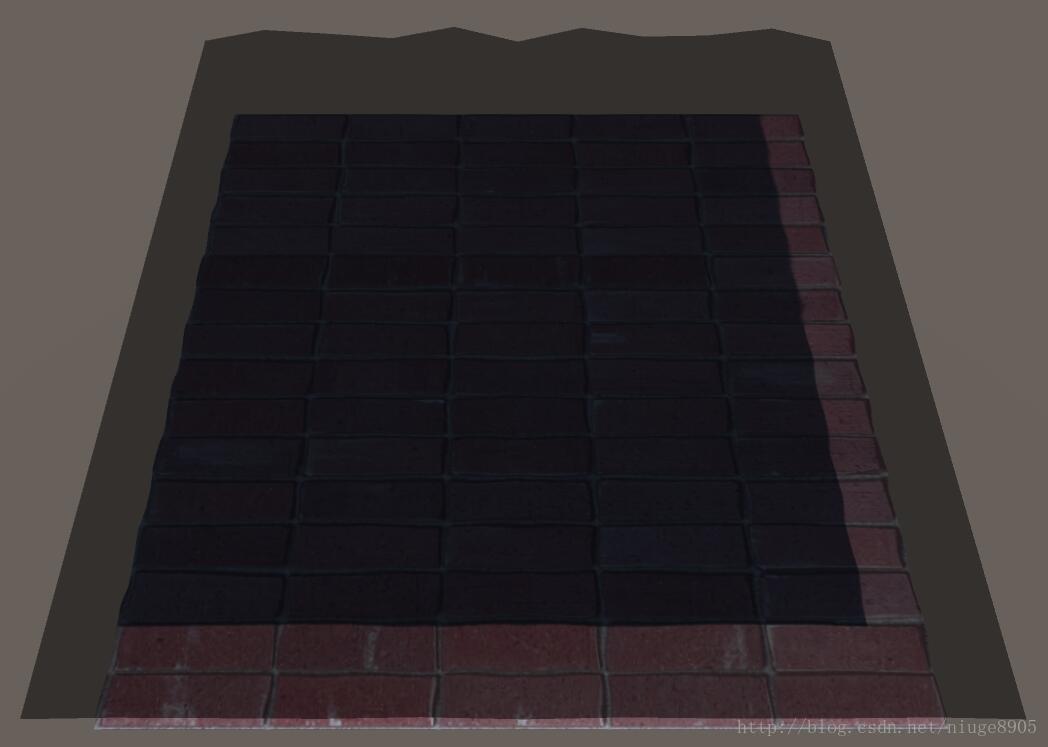

最终的效果：
