Signal Generator模块在Simulink的Sources库中，可生成正弦、方波、锯齿和随机波形。用户可通过设置Amplitude和Frequency参数来调整波形的幅值和频率。当使用固定步长求解器时，输出为理想波形的均匀采样；而使用可变步长求解器时，可能需要添加Hit Crossing模块以保证均匀采样。设置合适的求解器和步长可避免波形失真。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Signal Generator：生成各种波形

所在的位置库为：Simulink / Sources

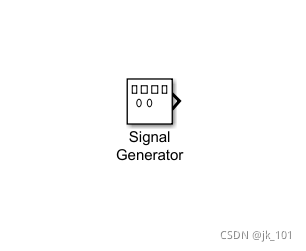

模型为：

说明

        Signal Generator 模块可以产生四种不同波形：

  • 正弦波

  • 方波

  • 锯齿波

  • 随机

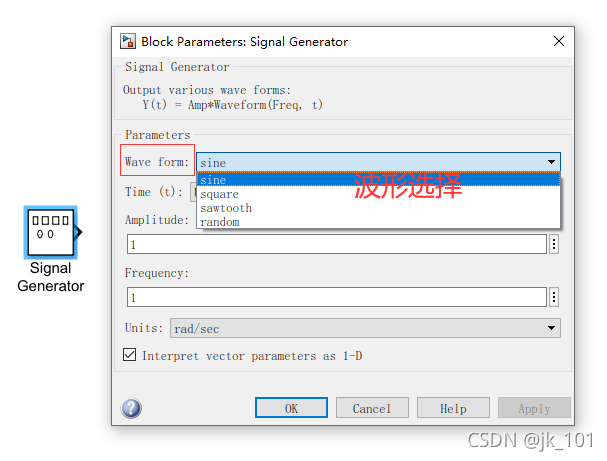

        可以使用 hertz 或 rad/sec 为单位表示信号参数。双击模型可以选择需要生成的波形，如图所示：

        使用默认参数值，可以获得下列波形之一：

波形 波形输出
