Vivado自定义IP核

        在FPGA设计中，使用IP核是提高开发效率的关键，不用重复造轮子。然而，Vivado中自带的IP核并不能满足所有需求。在这种情况下，设计自己的IP核非常有用，因为它可以根据具体需求定制化。本文将介绍如何在Vivado中创建自定义IP核。

一、 IP核概述

        IP核是一种可重用的硬件模块，能够在不同的FPGA设计中使用。在Vivado中，IP核包含可配置、可生成和可定制的模块，通过IP Integrator工具集成到设计中，简化了硬件设计流程。

        使用Vivado提供的IP核可以减少设计时间和成本，但是并不是所有的需求都能够满足，有时候需要设计自定义的IP核以实现特定功能或加速系统性能。

二、创建自定义IP核

        在Vivado中创建自定义IP核的步骤如下：

1、打开Vivado工程

        首先，打开一个新的Vivado工程或原有的工程。

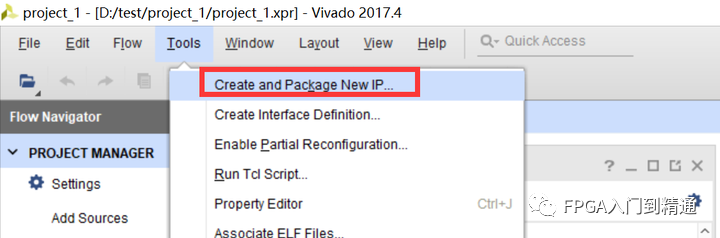

2、选择自定义IP核选项

        在Vivado GUI的“Tools”中，选择Create and Package New ip向导。

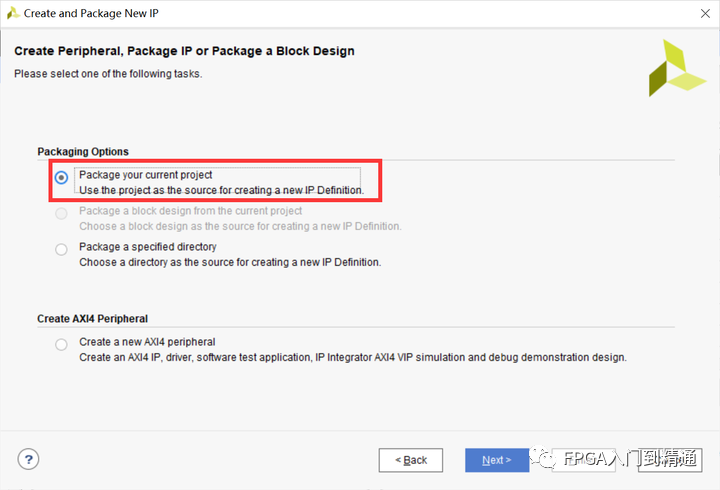

3、打包选项

        选择Package your current project，点击Next。如果需要AIX4接口，则选择Create a new AXI4 peripheral

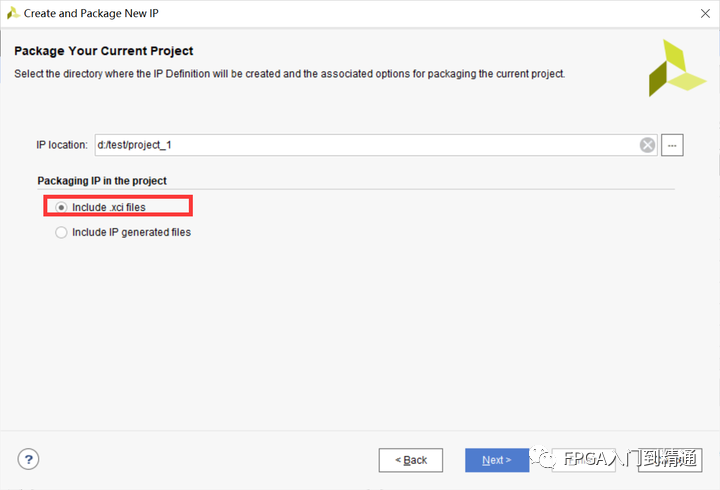

4、选择将要生成 ip核文件存放的位置

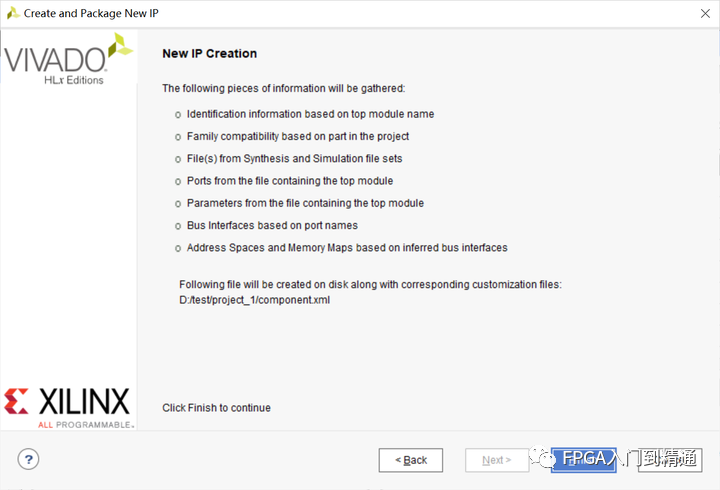

        勾选“include .xci files” ，点击next，再点击finish，等待启动打包IP核工程。

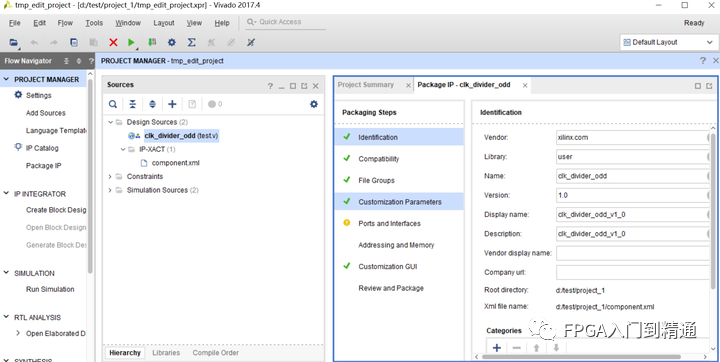

5、 配置参数

        根据IP核的所需参数配置向导，包括数据位宽、时钟频率、输入输出等。

        如果不小心关了这个界面，可以在最左边的“Package IP”

Identification：修改ip核的名字、公司、属性等等

Compatibility：增加或者删除适用于哪些型号的FPGA芯片，一般默认

File Groups：文件类别，可以选择是否包含 综合和仿真文件

Customization Parameters：可配置参数的名字、默认值等等

Ports and Interfaces：设置输入和输出端口

Addressing and Memory：设置地址，如果PS通过AXI总线访问PL，PS可通过这个地址识别到这个IP核，可以理解为IP核的ID

Customazation GUI: 定制GUI界面

6、生成IP核

        Review and Packaga 可看到IP核的信息，点击 "Package IP" ，ip核已经封装完成。

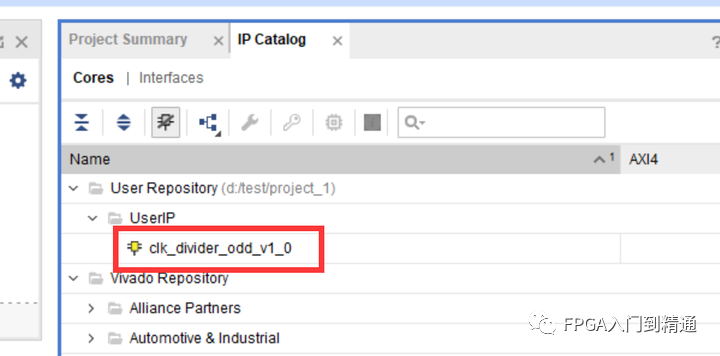

        封装完成后，可在Ip Catelog看到刚定义到的IP。

三、在工程中使用自定义IP核

        使用自定义IP和xilinx官方IP的方法一样，但如果在其他的工程里面使用封装好的ip核，还需要将ip核文件添加到ip核库里面。

四、总结

        本文介绍了在Vivado中创建自定义IP核的步骤。通过利用自定义IP核，可以实现特定的功能或加速系统性能。在实际设计过程中，需要结合具体需求灵活应用IP核，以提高设计效率、降低成本和缩短上市时间。
