ANSYS HFSS：使用阵列因子计算进行阵列分析

概述

在本博客中，我们将使用 ANSYS HFSS 内置的阵列因子计算方法，为分析单个阵列单元的设计计算天线阵列辐射方向图。在这种方法中，HFSS 根据用户输入以数学方式计算阵列因子，然后将其应用于单元件模拟的远场方向图，以获得近似的有限阵列方向图。

此方法是天线阵列分析的有用工具，但是，如果使用不当，分析可能会产生不正确的结果。HFSS 单数组单元解通常不考虑单元的假设邻居的影响。它假设所有元素都是相同的，并且元素模式不依赖于数组中的位置，如果这些影响很大，那么此方法将无效。


模型几何体

首先，用户可以利用直观的界面来绘制天线的几何形状，范围从简单的结构（如线天线）到复杂的阵列配置。在此示例中，我们将利用内置的 Antenna Toolkit 创建一个简单的探测馈电贴片天线。

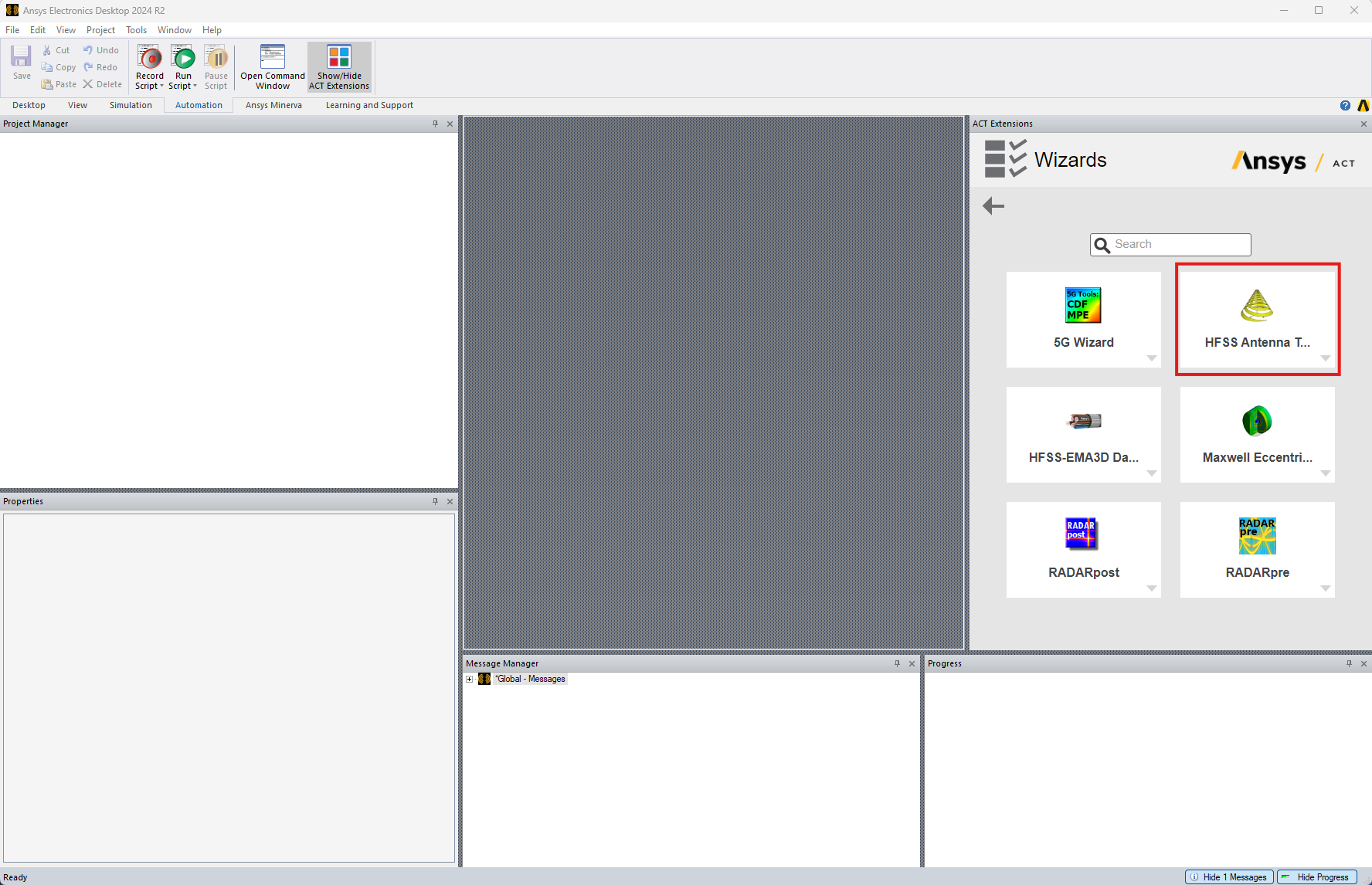

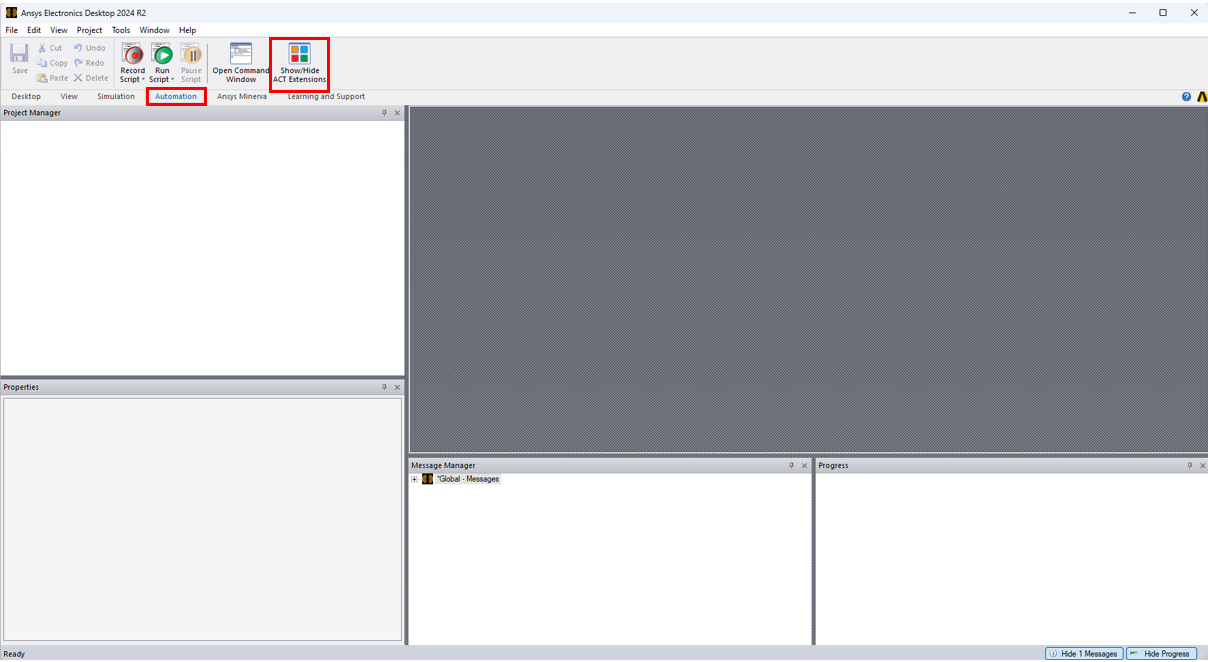

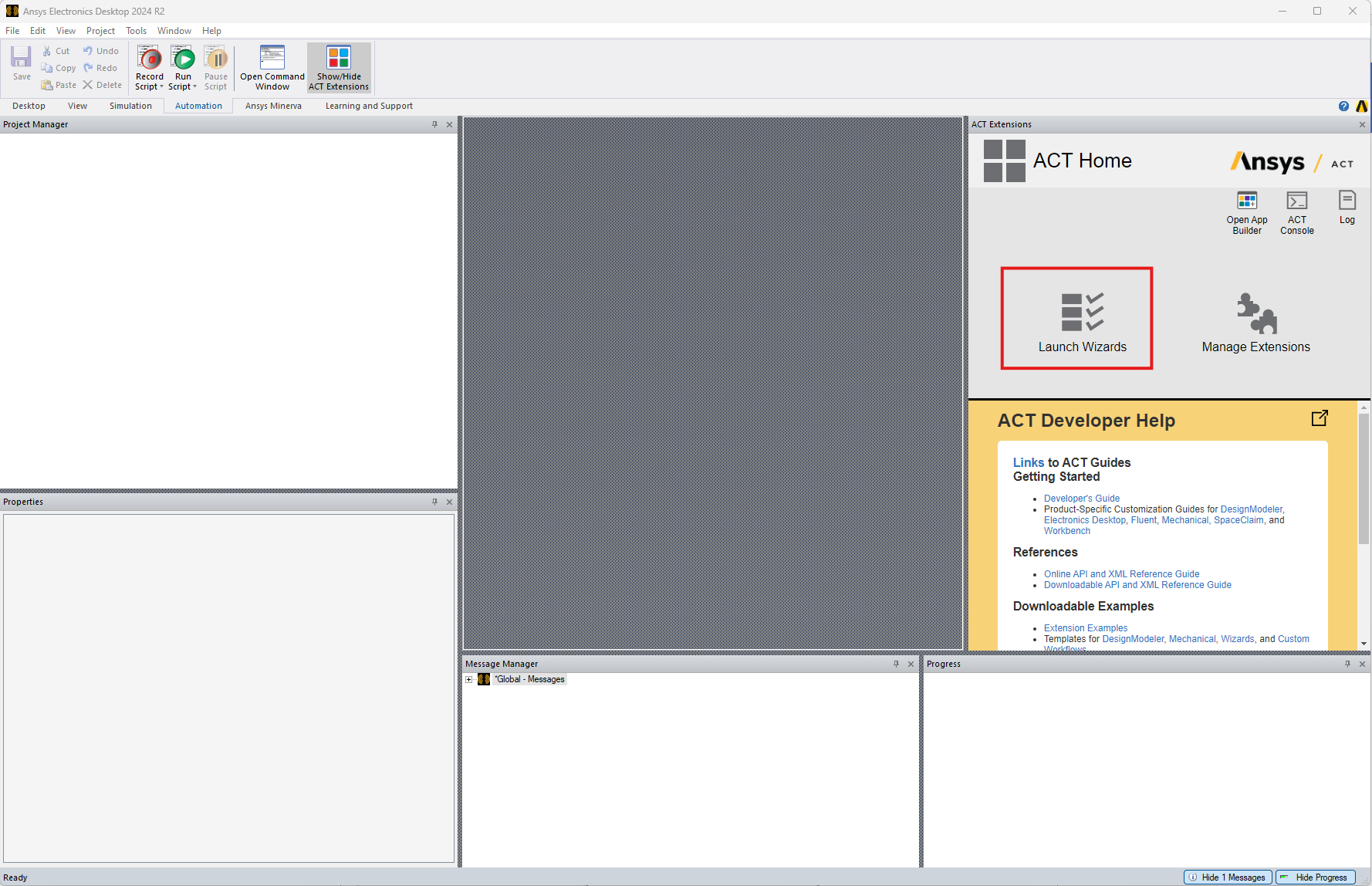

要启动天线工具包，请单击“自动化”，然后单击“显示/隐藏行为扩展”。Act 扩展出现后，单击“Launch Wizards”并选择“Antenna Tool kit”。

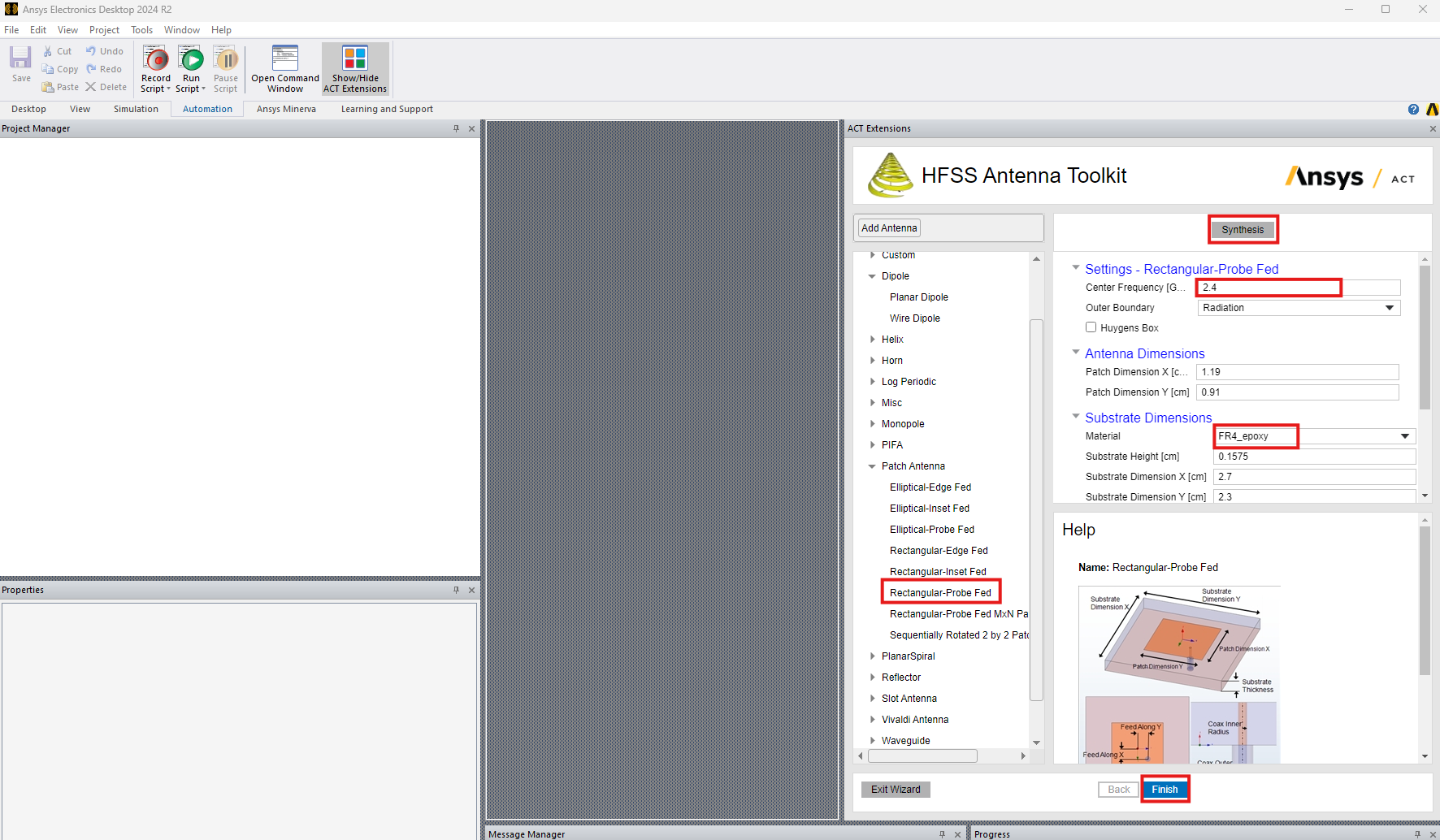

当天线工具包启动时，选择“Rectangular-Probe fed”贴片天线，将设计频率更改为 2.4 GHz，将材料更改为 FR4_epoxy，单击“Synthesis”，最后单击“Finish”

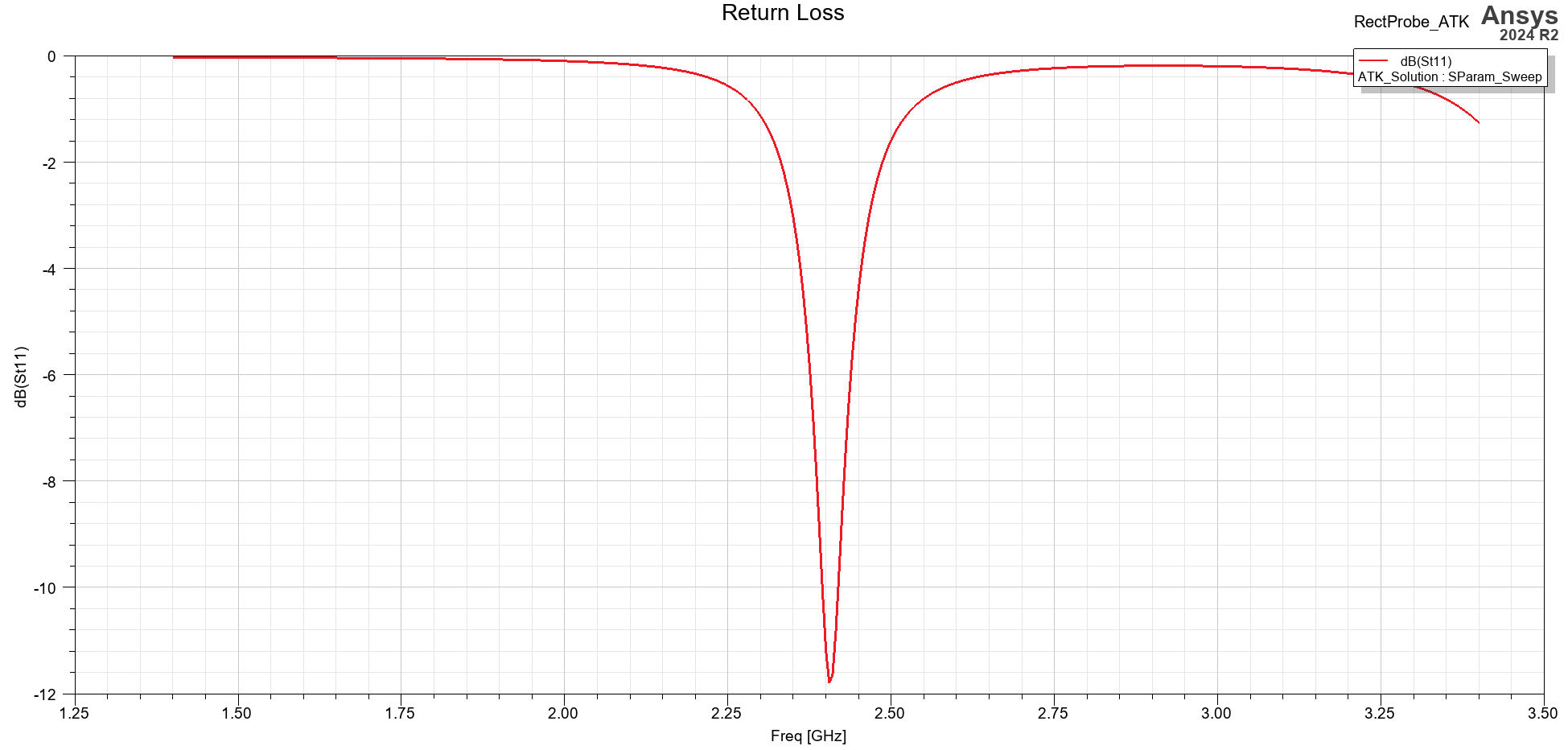

天线元件设置和性能

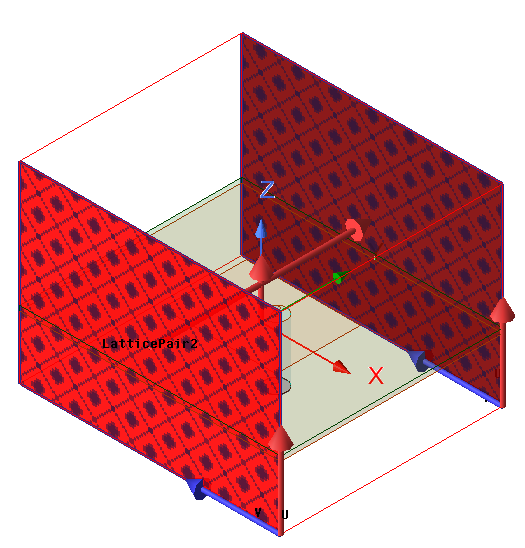

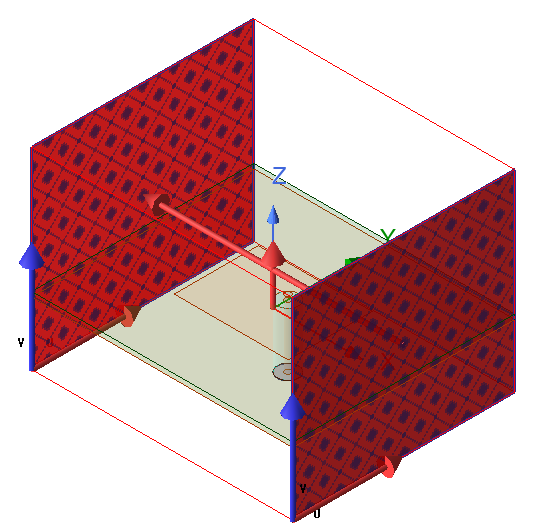

本例中使用晶格对边界来模拟单元件辐射方向图。这些边界使用户能够模拟周期性平面，其中一个表面上的 E 场与另一个表面上的 E 场匹配，相位差在一定范围内。







阵列因子计算设置

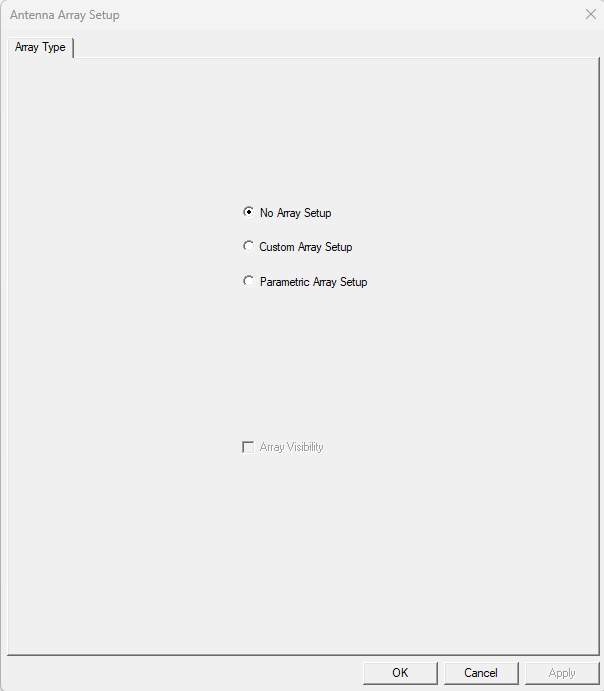

要添加阵列因子计算，您可以转到 HFSS 菜单项 > 辐射 > 天线阵列 > 天线阵列设置。HFSS 提供 2 个选项；1) 自定义阵列设置：用户可以使用 txt 文件导入阵列设置；2) 参数阵列设置：用户可以在此界面中定义阵列设置。





1）参数阵列设置

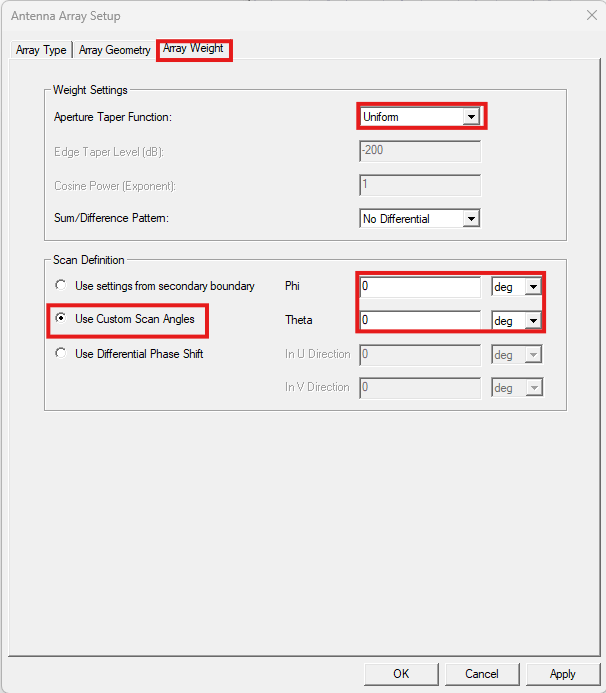

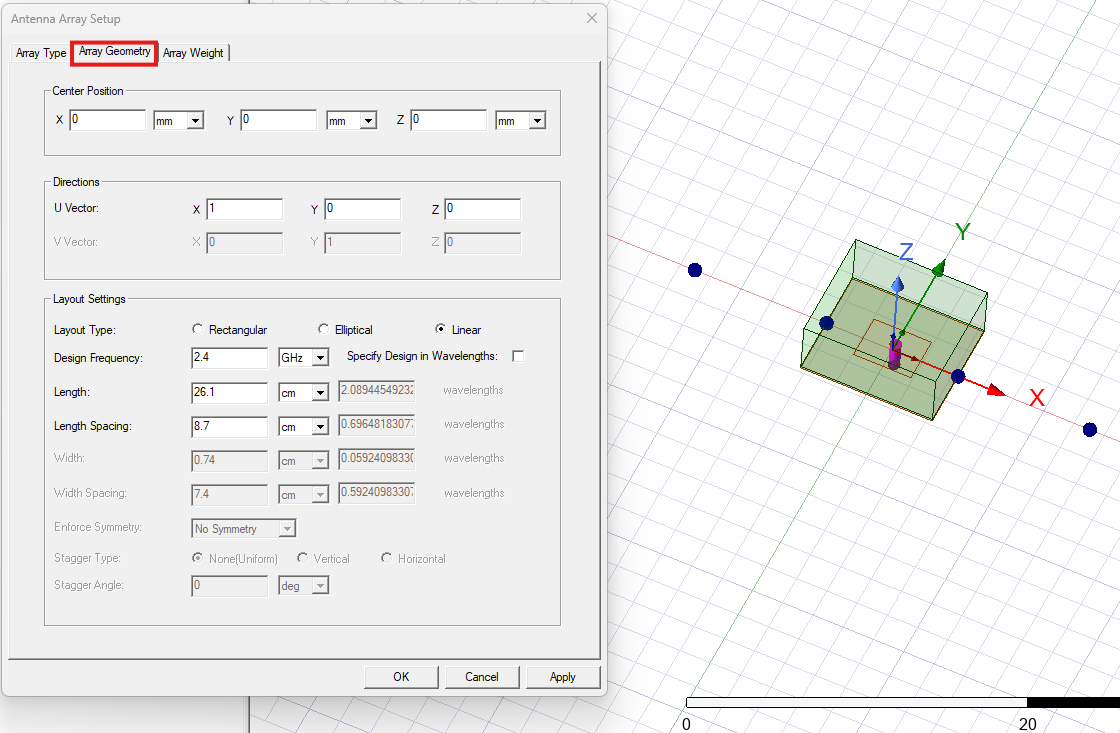

在此设置中，用户可以定义阵列的中心位置、阵列的方向、布局类型、设计频率以及基于物理尺寸或电长度的阵列的大小和间距。在阵列权重选项卡中，用户可以选择不同的孔径锥化函数和不同的扫描条件。

在此示例中，定义了 4 个元素的线性阵列，间距为 8.7 厘米，并针对宽边壳采用均匀的锥度函数。

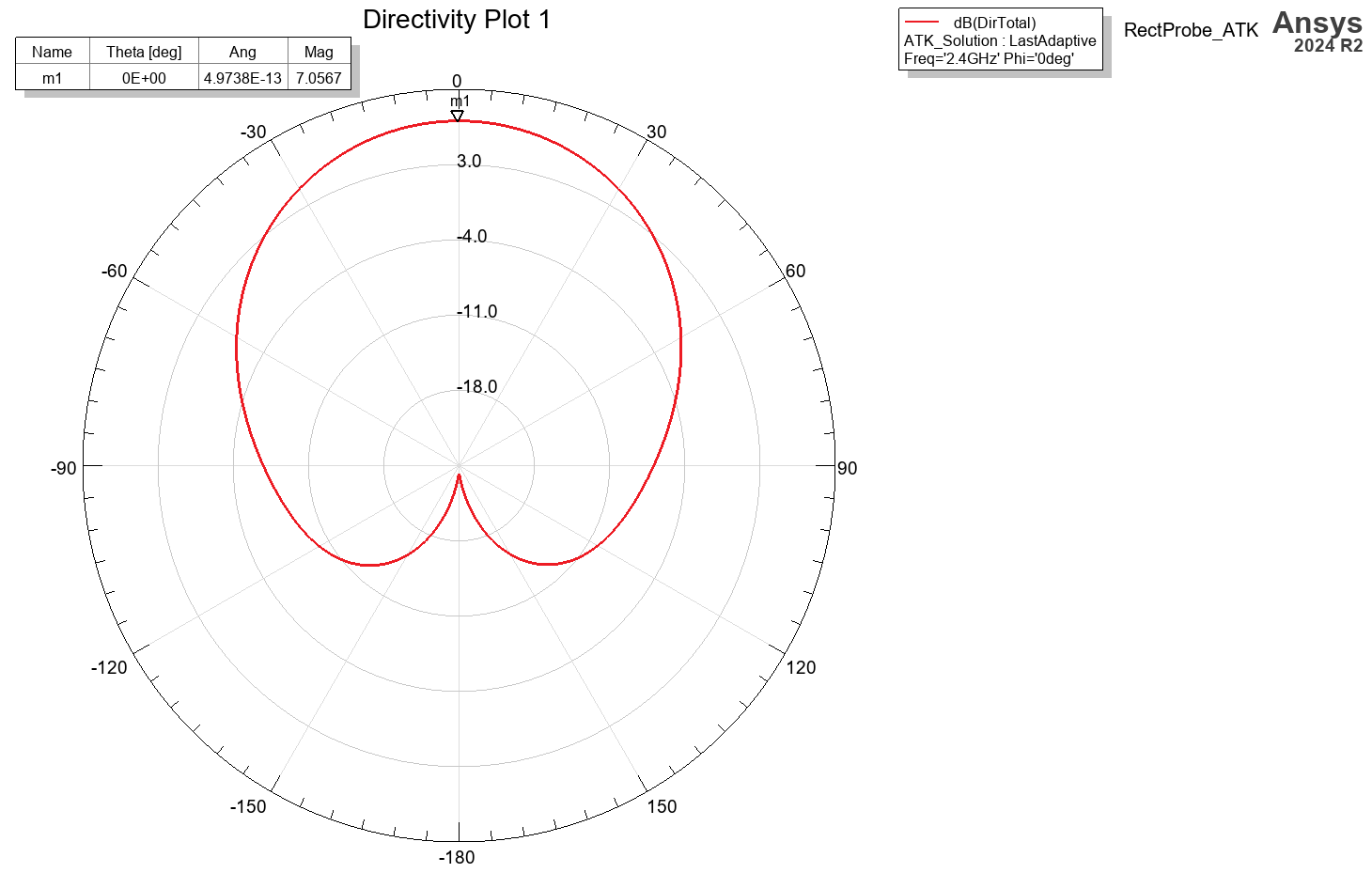

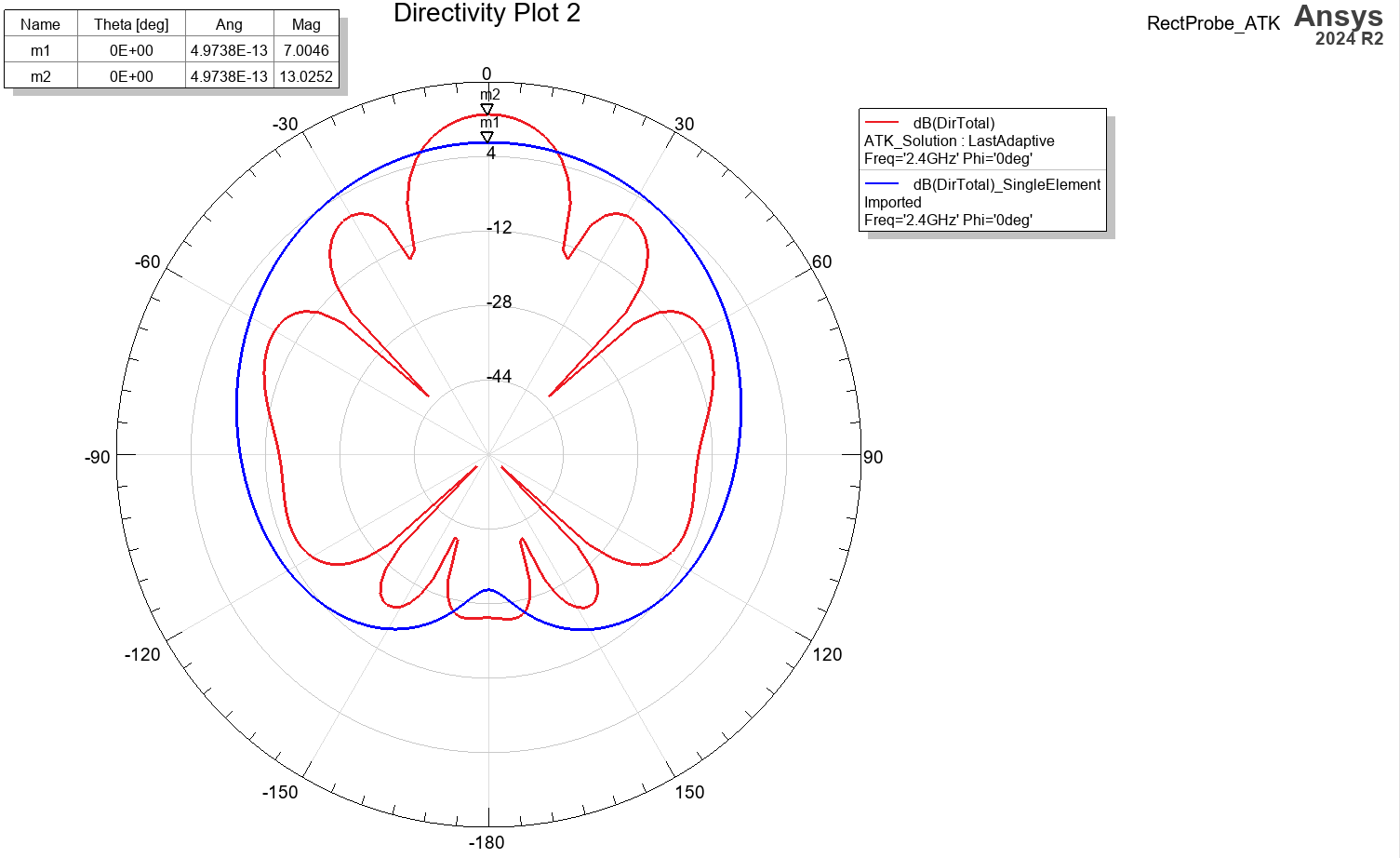

定义阵列后，我们可以查看远场数据并执行差异分析。下面我们可以看到对方向性的影响。如图所示，方向性如预期一样增加了 6 dB（4 倍）。





2）自定义阵列设置

创建阵列设置的第二种方法是导入一个 txt 文件，其中包含：1) 元素数量、位置、振幅和相位。文本文件必须具有以下格式。坐标值假定为模型单位，相位和振幅采用 SI 单位（分别为弧度和伏特）：
Nx
x_1 y_1 z_1 A_1 P_1
x_2 y_2 z_2 A_2 P_2
...
...
x_N y_N z_N A_N P_N
其中
l x_1 是第一个元素的 x 坐标位置。l
y_1 是第一个元素的 y 坐标位置。l
z_1 是第一个元素的 y 坐标位置。l
A_1 是第一个元素的振幅权重。振幅参考电压。l
P_1 是第一个元素的相位权重。相位参考弧度。

下面是沿 x 轴放置的 4 个元素的线性阵列的示例，类似于使用“参数阵列设置”定义的阵列；

4
0 0 0 1 0度
8.7厘米 0 0 1 0度
17.4厘米 0 0 1 0度
26.1厘米 0 0 1 0度

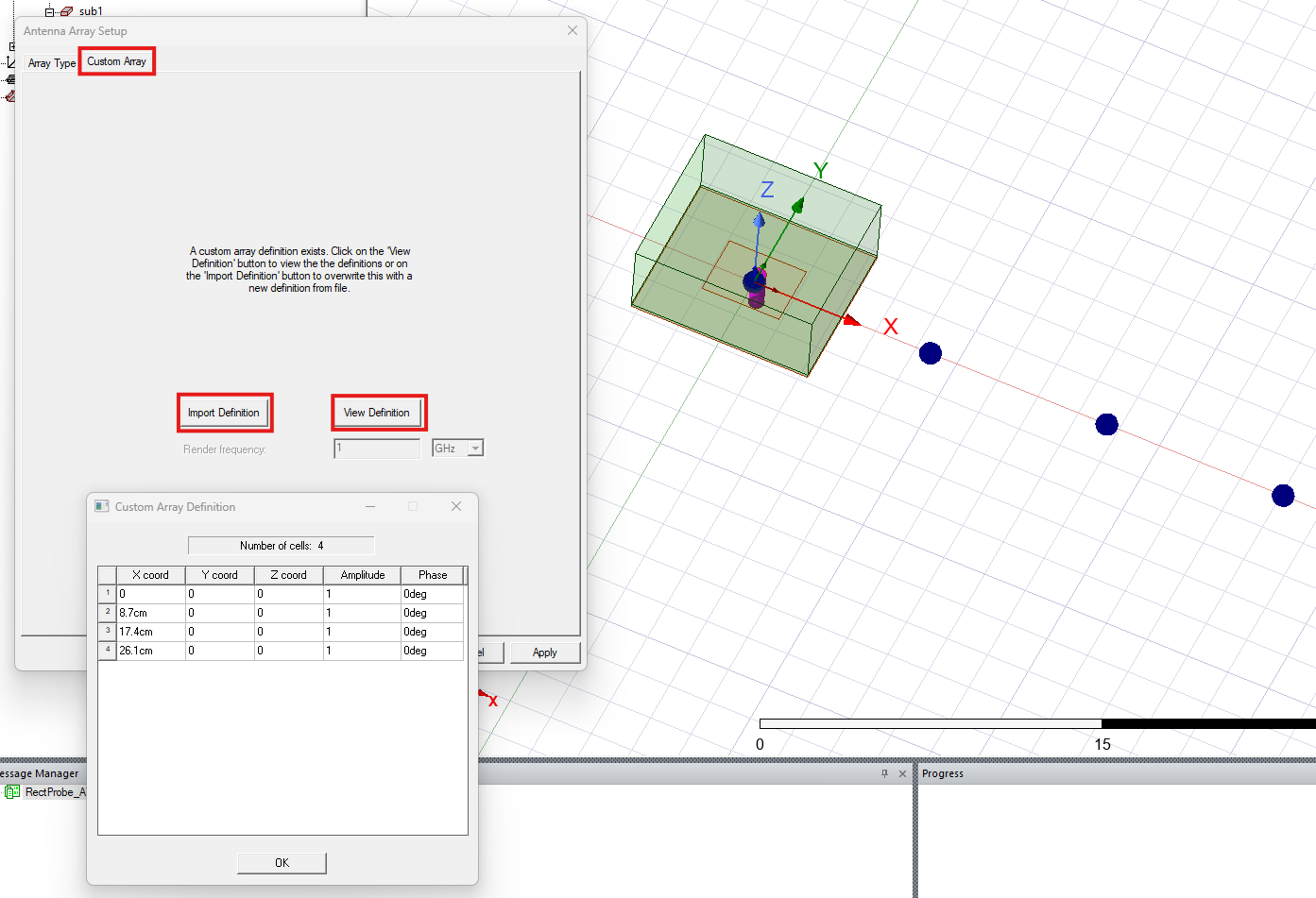

要创建自定义数组设置，请单击导入定义并浏览到 txt 文件。用户可以单击“查看定义”来查看文件，如下所示。
