探索如何使用 Ansys Aqwa 等高级工具应对海洋工程中的流体动力学挑战。了解行业需求、工程解决方案、方法和真实示例，以有效解决波结构相互作用。

挑战

流体动力学是研究流体（如水）如何移动以及它们如何与物体（如船只或平台）相互作用的学科。对于浮动结构，重点是波浪、电流和其他力如何影响结构的稳定性、运动和行为。流体动力学在近海和海洋结构的设计和运行中起着至关重要的作用。该行业的公司面临许多挑战，包括：

准确预测波激载荷：确保浮动平台、系泊船舶或波浪能设备等结构能够承受极端环境条件。
最小化运动响应：减少滚动、俯仰和升沉等运动，以确保作安全性和稳定性。
多体交互：考虑浮式平台、系泊船舶或海上风电场等结构中的流体动力学相互作用。
优化系泊系统：设计能够抵抗漂移力、锚定载荷和低频振荡的系统。
极限活动设计：准备结构以抵御汹涌的海浪、飓风或风暴潮。

船舶和海洋工程行业需要先进的仿真技术来满足安全、性能和成本效益标准。

工程解决方案

工程进步引入了复杂的技术来处理海上结构中的流体动力学，例如：

波浪池中的模型测试：传统但对于理解现实世界的行为非常有效。但是，它成本高昂且耗时。
计算流体动力学（CFD）：提供详细的、基于物理的分析，但对于大型模型来说，计算成本可能很高。
边界元方法（BEM）：使用面板法等技术高效仿真线性波结构相互作用，非常适合早期设计。
耦合模拟：将流体动力学与系泊动力学或结构分析相结合，以捕获真实行为。

Ansys Aqwa 通过集成其中的多种方法来提供从概念设计到最终验证的高效、准确的流体动力学解决方案，从而脱颖而出。

方法

Ansys Aqwa 提供了一套强大的工具，用于仿真波浪结构相互作用和优化海上系统。其主要方法包括：

线性辐射和衍射分析：对波浪如何与浮动或固定结构相互作用进行建模。
多体流体动力学相互作用：捕获复杂系统中的力和运动，例如带有系泊支持船的平台。
RAO 计算：提供所有六个自由度的响应幅度运算符，帮助工程师预测结构在各种波浪条件下的移动方式。
二阶力：计算漂移力和低频振荡，这对系泊系统设计至关重要。
耦合系泊和站位分析：集成系泊动力学和动态定位，以确保在真实海况下保持驻地。
频域和时域仿真：允许灵活地分析稳态行为或瞬态响应。

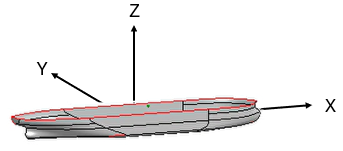

通过提供这些功能，Ansys Aqwa使工程师能够设计出更安全、更高效的海上结构，从而在满足行业需求的同时缩短研发时间。结果基于六个自由度（DOF）：

激：沿 x 轴向前和向后运动。
摇摆：沿 y 轴的左右运动。
抛：沿 z 轴的垂直运动。
辊：绕 x 轴旋转。
投：绕 y 轴旋转。
偏航：绕 z 轴旋转。

结果

Ansys Aqwa已成功用于解决船舶和海洋工程领域的各种挑战。在以下示例中，对货船进行了基本的流体动力学分析，并评估了其在各种波浪条件和方向下的行为，以确保作安全性和结构完整性。要解决的问题是：1）船舶如何响应波浪而移动？（运动），2）海浪会对船施加多大的力？（波浪力），3）船舶在波涛汹涌的海面上是否稳定？

压力和运动。对于给定的波频率和方向，计算船舶表面的压力。也可以创建动画并在表格中可视化结果。询问用户将包括哪些波分量（入射波、衍射波和辐射波、静水波变化）。水面高程是另一种可以生成的动画类型（未显示）。对于下图，观察了 45° 和 0.31513 Hz 的波浪（左侧）和 180° 和 0.16552 Hz 的波浪（右侧）的船舶运动。

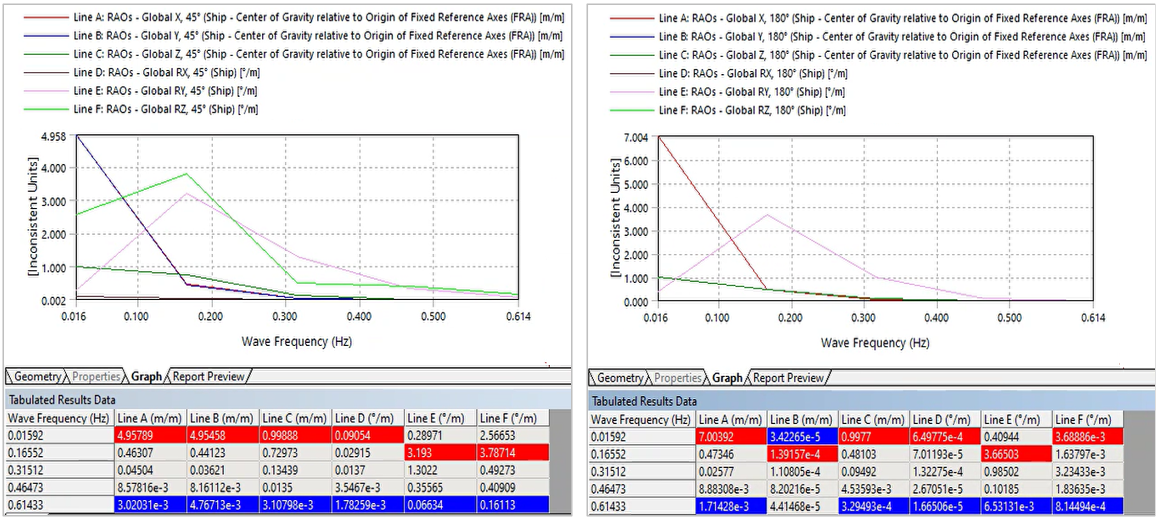

RAO （响应幅度运算符）。RAO 是流体动力学分析的核心。它们量化了浮动结构在响应特定频率和方向的波时将移动的程度。对于所示的两种情况，6 个自由度如下所示。请注意，图表包括每个波向（45° 和 135°）的波频率。Aqwa 还提供包含所有波频率和方向的 3D 图表。

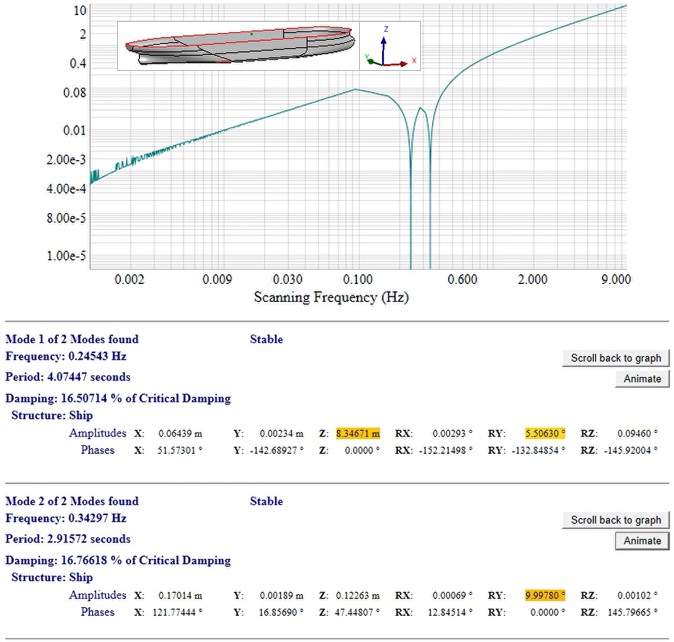

自然模式。由于自然模态与波的相互作用，自然模态是结构的基本运动模式，通常以六个自由度来考虑。这些模式描述了结构如何响应波辐射和衍射产生的流体动力和力矩。它们是理解结构如何与波相互作用的基础，并提供了对潜在共振行为的见解，在衍射分析中，它们不直接与时域或频域仿真相关，而是系统结构和流体动力学特性的内在特性。

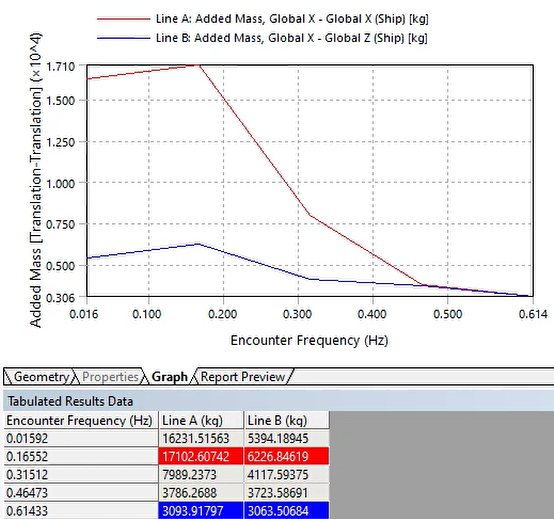

添加了 Mass。当船舶在水中移动时，它必须将水推到一边。水“抵抗”这种运动，使船感觉更重。这种额外的阻力称为增加的质量。增加的质量会影响飞船在波浪中加速和减速的方式，从而影响其运动。SubType 是指所考虑的运动方向或模式，而 Component 是指要观察的响应方向或增加的质量的分量。例如

如果选择 SubType： Global X 和 Component： Global X，则绘制浪涌方向上的浪涌运动产生的附加质量。
如果选择 SubType： Global X 和 Component： Global Z，则绘制的是浪涌运动产生的增加质量，但要查看升沉方向的响应。

其他结果。Ansys Aqwa 提供了更多与进一步分析相关的结果。其中一些描述如下：

二次传递函数（QTF）：QTF 是理解二阶波力的关键工具。QTF 根据不同频率的波分量之间的相互作用计算二阶波力。它有助于分析由波群引起的漂移力和缓慢振荡。
二阶波力：一阶力与波高成正比，并主导船舶的即时响应（例如，起伏、俯仰、滚动）。二阶力与波高的平方成正比，并导致较慢的累积效应，如漂移和系泊张力。这些力会导致缓慢漂移或大运动，尤其是对于系泊船舶或海上结构。
多体流体动力学：当多个浮体彼此靠近时（例如，两艘船或一艘船靠近浮动平台），它们的流体动力学相互作用不能被忽略;否则，必须计算它们。
与固定结构的流体动力学相互作用。虽然浮动结构是主要关注点，但防波堤或重力基础等固定结构也发挥着作用。衍射分析用于研究波如何在结构周围反射、衍射和传输。
