RS485总线EMC原理图设计

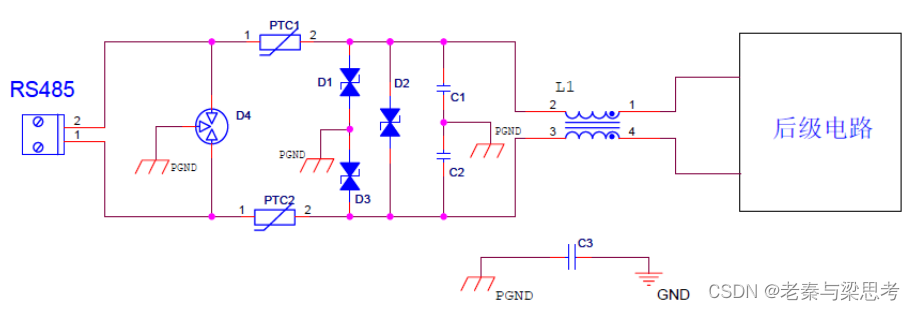

RS485 接口 6KV 防雷电路设计方案

滤波设计
①.L1 为共模电感，共模电感阻抗选择范围为 120Ω/100MHz ~2200Ω/100MHz， 典型值选取 1000Ω/100MHz；共模电感能够对衰减共模干扰， 对单板内部的干扰以及外部的干扰都
能抑制， 能提高产品的抗干扰能力；
②.C1、 C2 为滤波电容，电容容值选取范围为 22PF-1000pF， 典型值选取 100pF； 给干扰提供低阻抗的回流路径， 能有效减小对外的共模电流以同时对外界干扰能够滤波； 若信号线对金属外壳有绝缘耐压要求， 那么差分线对地的两个滤波电容需要考虑耐压；
③. C3 为接口地和数字地之间的跨接电容， 典型取值为 1000pF，当电路上有多个节点时要考虑降低或去掉滤波电容的值。 C3 容值可根据测试情况进行调整；

防雷设计
④.D4 为三端气体放电管组成第一级防护电路，用于抑制线路上的共模以及差模浪涌干扰， 防止干扰通过信号线影响下一级电路；为了达到 IEC61000-4-5 或 GB17626.5 标准， 共模 6KV， 差模 2KV 的防雷测试要求，气体放电管标称电压 VBRW 要求大于 13V， 峰值电流 IPP 要求大于等于 143A；峰值功率 WPP 要求大于等于 1859W；
⑤.PTC1、 PTC2 为热敏电阻组成第二级防护电路， 典型取值为 10Ω/2W；为保证气体放电管能顺利的导通， 泄放大能量必须增加此电阻进行分压， 确保大部分能量通过气体放电管走掉；
⑥.D1-D3 为 TSS 管（半导体放电管） 组成第三级防护电路， TSS 管标称电压 VBRW 要求
大于 8V， 峰值电流 IPP 要求大于等于 143A； 峰值功率 WPP 要求大于等于 1144W；

接口电路设计注意
⑦.如果设备为金属外壳， 同时单板可以独立的划分出接口地， 那么金属外壳与接口地直接
电气连接， 且单板地与接口地通过 1000pF 电容相连；
⑧.如果设备为非金属外壳， 那么接口地 PGND 与单板数字地 GND 直接电气连接。
