关于ADS调参比较好的方式

   以一个低通滤波器设计为例，如何更好的找到符合自己设计需要，通常要用到参数扫描、自动调谐、自动优化的功能。
仿真文件可以从扫描工程进行下载。

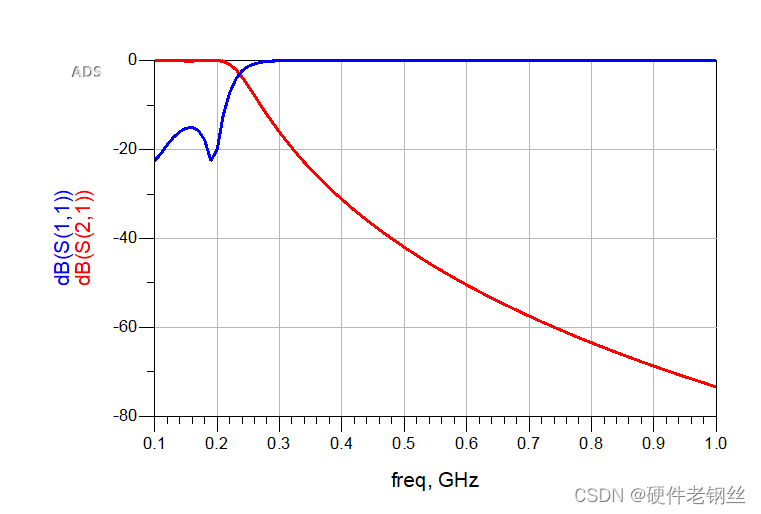

仿真结果可以得到如下图

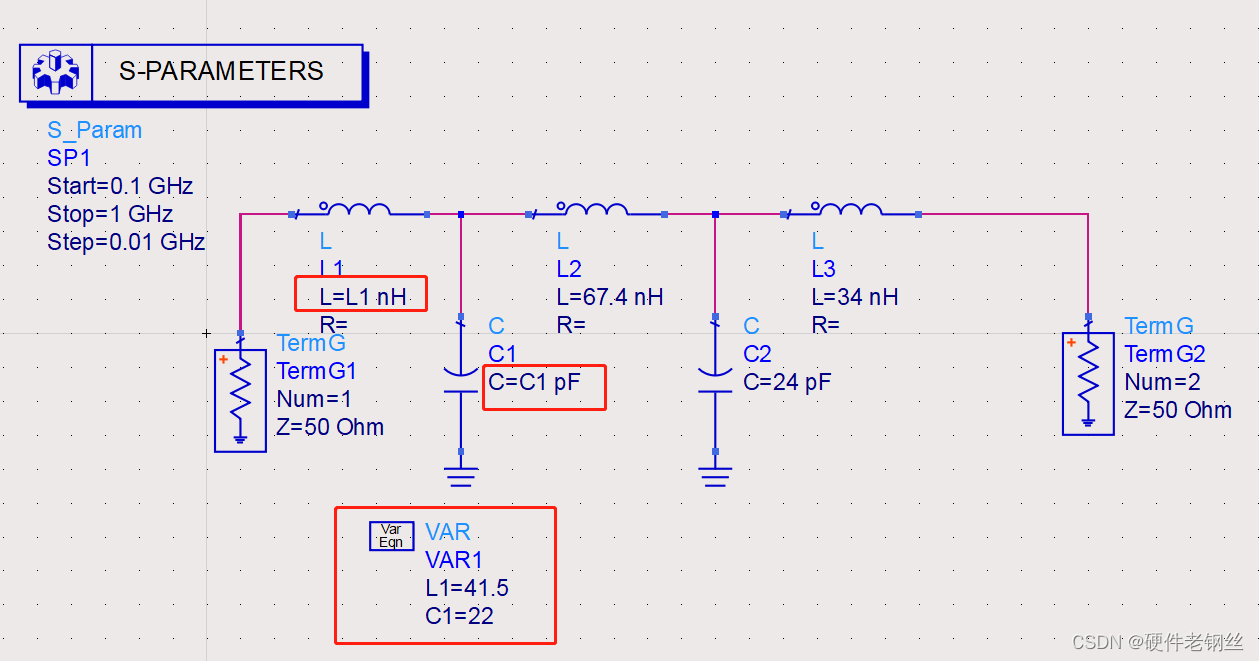

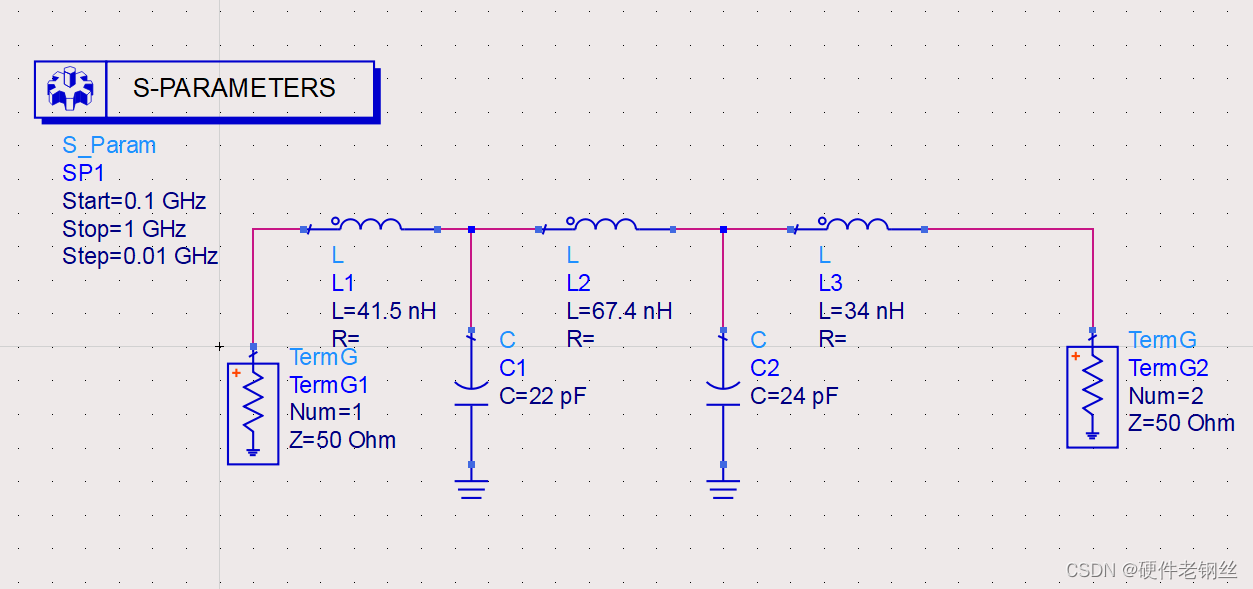

  自动优化目标的方式我们不去讨论，我们来看进行参数化扫描时的方法。将前两个电容电感变成变量。

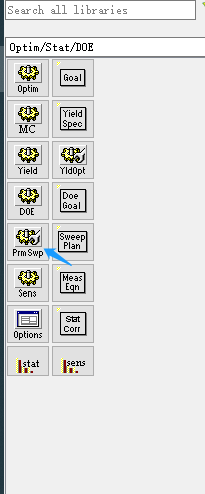

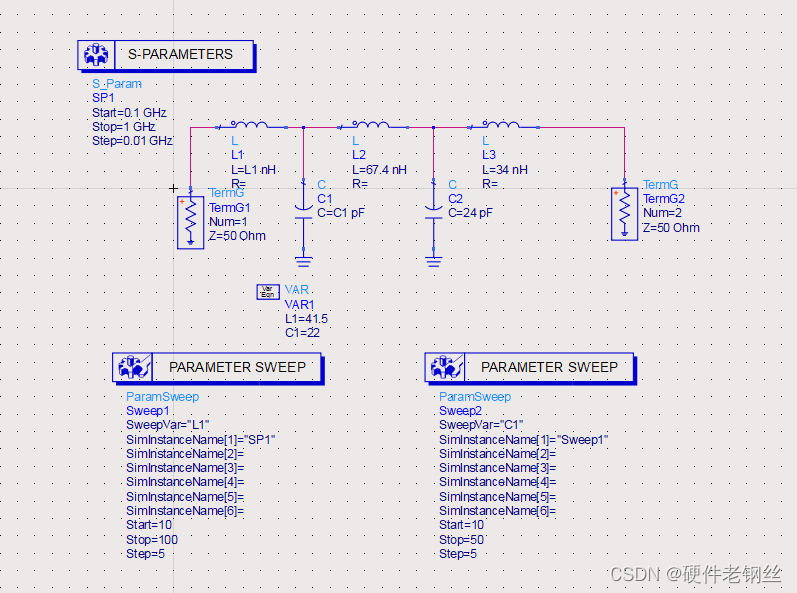

   加入参数扫描控件，如下图所示：

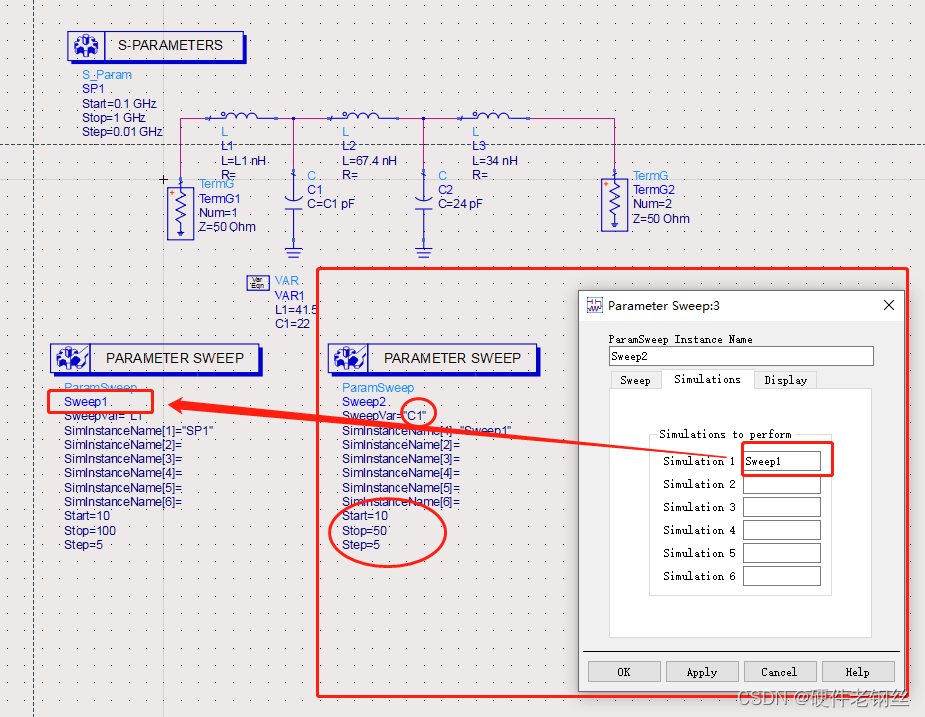

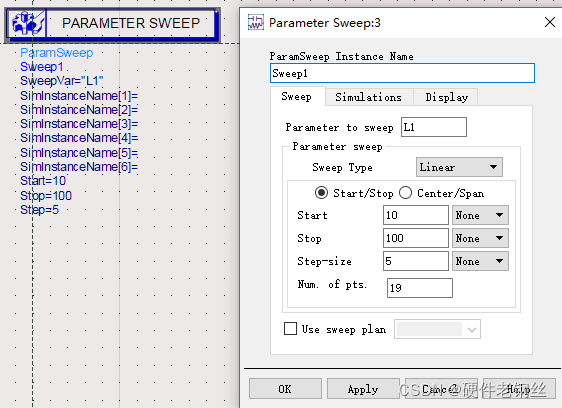

  下面分别选择L1和C1作为扫描变量，第一个sweep1的扫描控件连接到SP1，第二个Sweep2连接到Sweep1，并对我们想要扫描的参数进行区间设计。

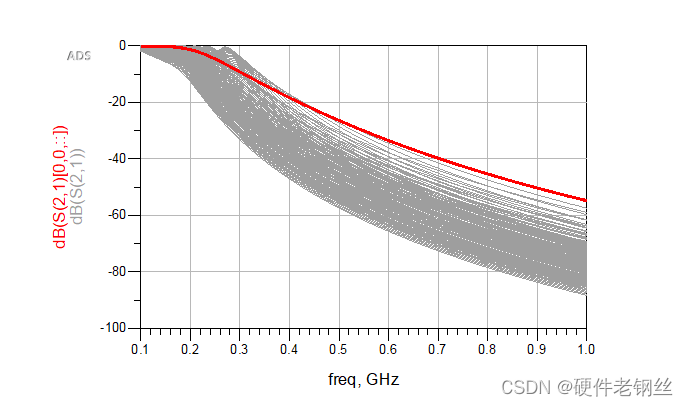

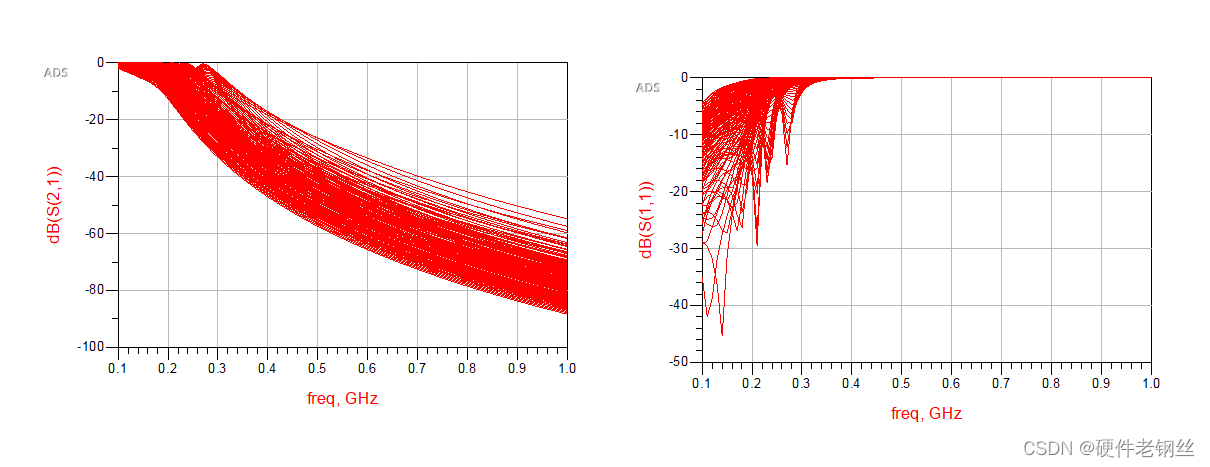

  进行仿真，可以得到我们扫描后的全部曲线值

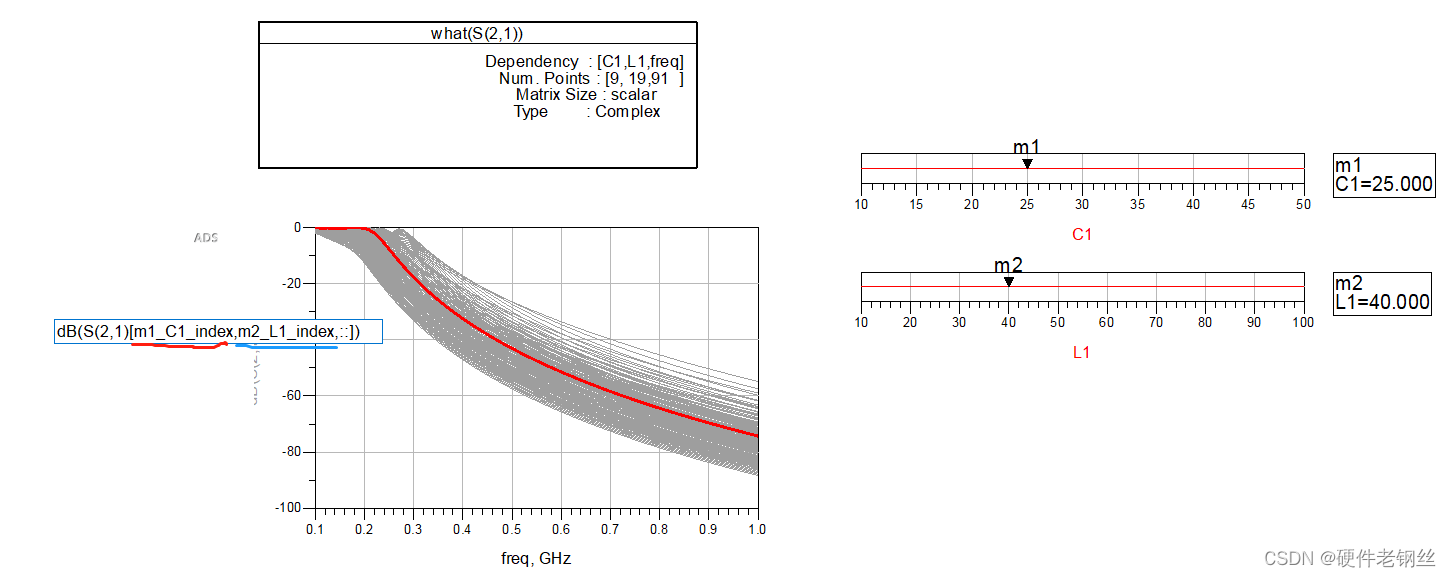

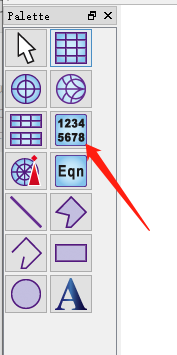

  如果想要知道我们现在扫描后的结果有多少组数值，可以对我们任意一个参数进行what语法显示。如下图，选中数据表格。

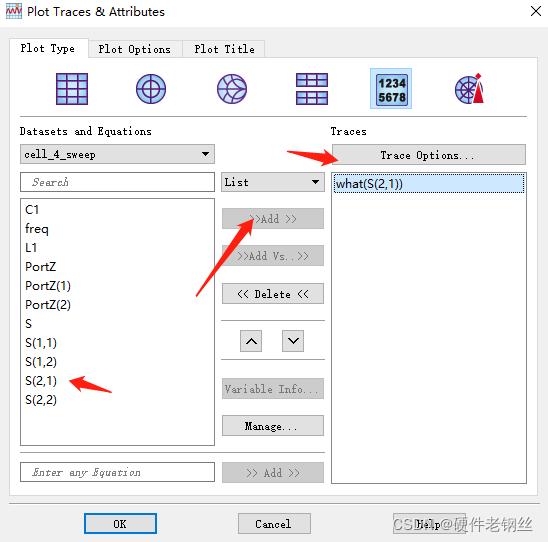

  S(2,1)不选dB形式，直接add，然后改为what(S(2,1))

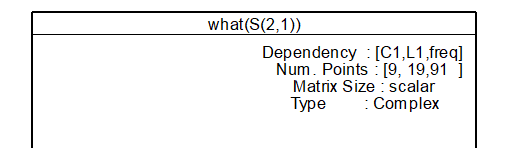

  便可以得到如下表所示：

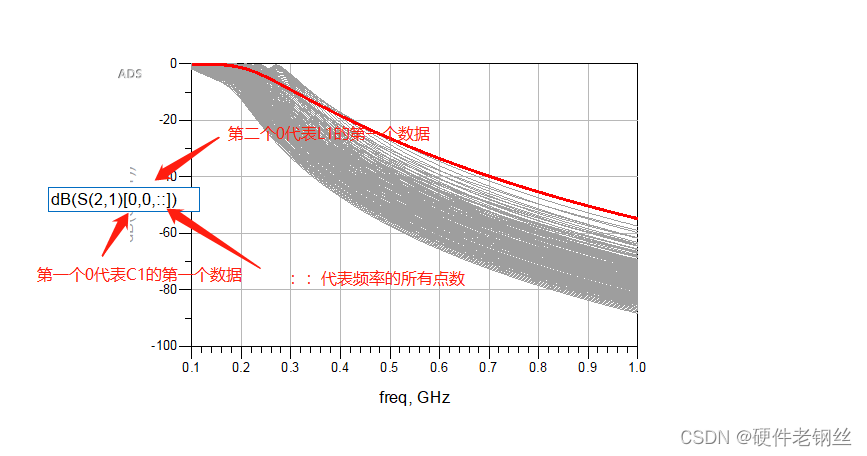

  第一栏和第二栏分别显示仿真中所有的参数变量扫参个数，值得注意的是这些参数如果表示，都是从0开始，比如C1共有九个值，点数表示为0-8，也就是0表示第一个值，8表示第9个值。

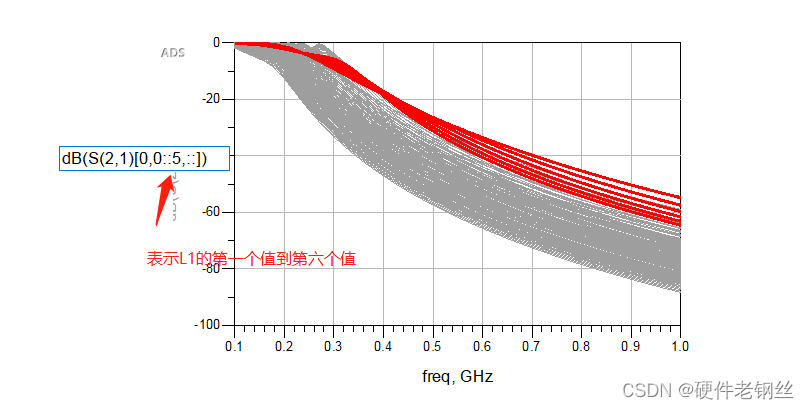

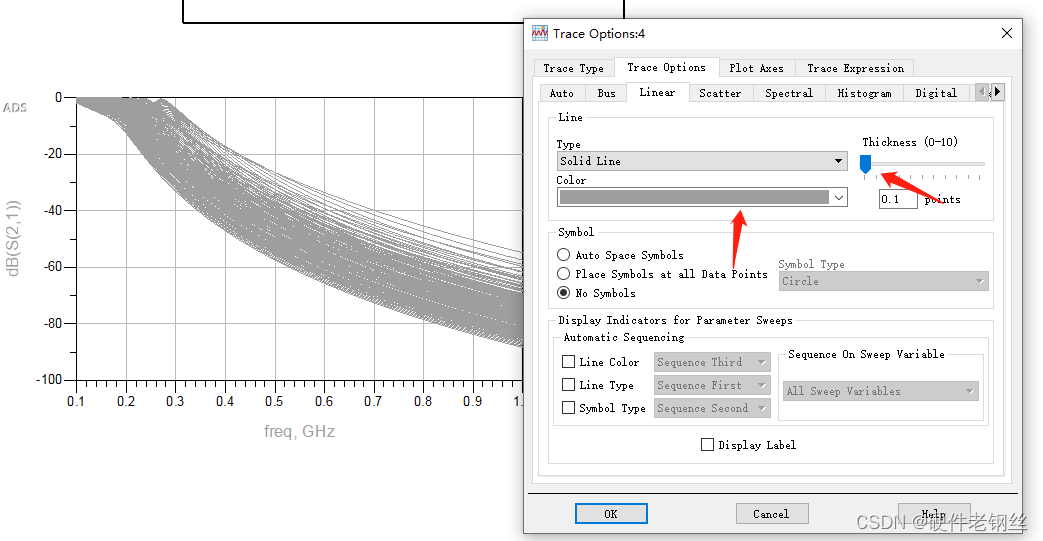

  为了更好的展现扫描参数和我们各个参数之间的联系，如下改变颜色和灰度，然后再添加一组S21参数。

  我们再加入S21的数据，如下图所示

  解释一下新加入数据是怎么来的，照常加入dB（S(2,1)）,然后直接点击数据名称进行修改即可

  通过修改第一个和第二个的值，就可以得到自己想要的某些参数下的曲线对比。

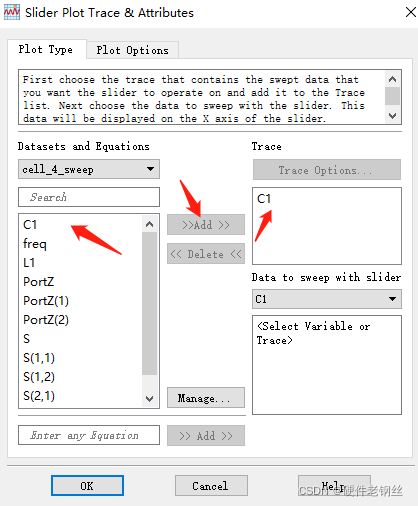

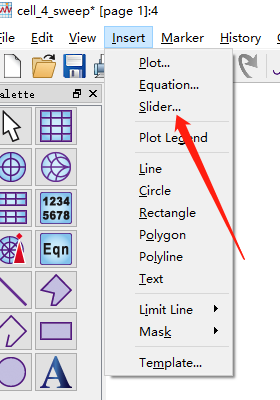

  增加一个滑块功能

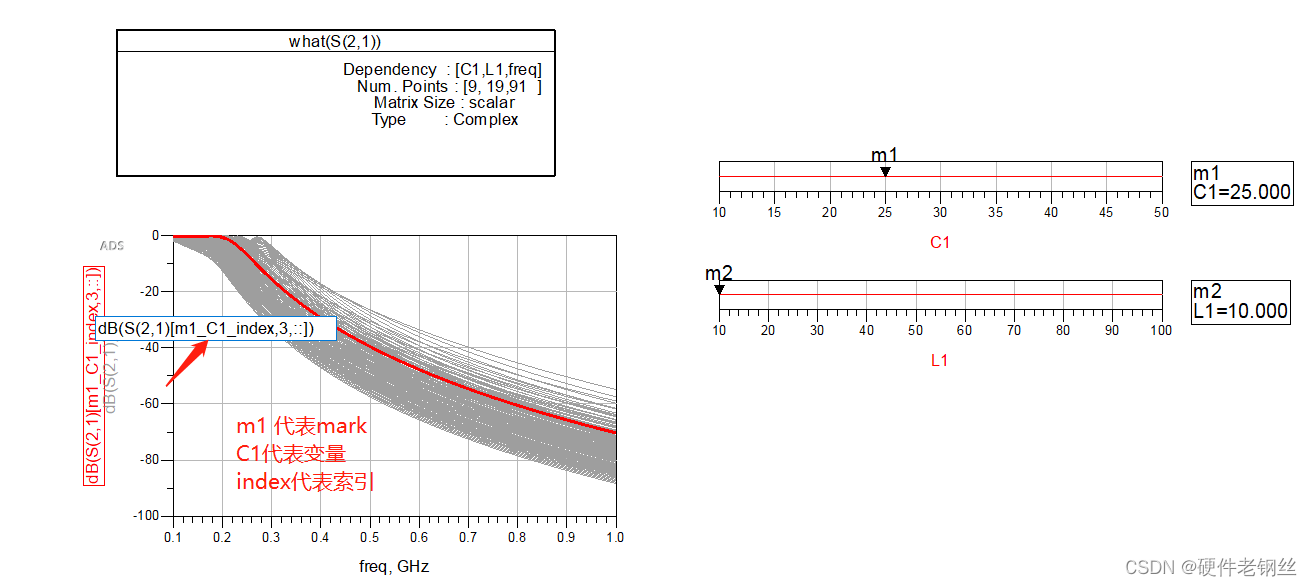

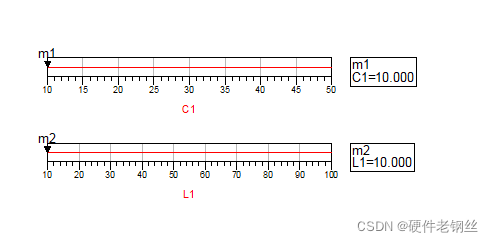

  此时拉动M1和M2没啥用，因为没有进行关联，所以下面修改图名

  这样过后去拉动m1曲线就会变化。同理也可以将L1也与M2关联。

  至此，便完成了所有的操作，利用这种方法，可以比turning更好的观察参数的变化，并可以实时记录数据。
