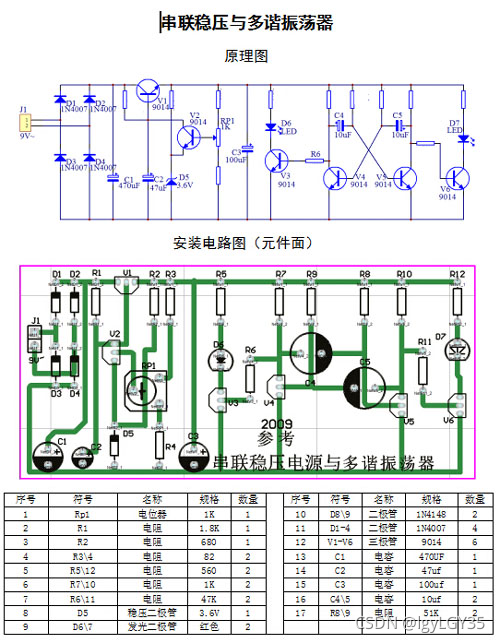

串联稳压电源与多谐振荡器

串联稳压电源

详细解析串联稳压电源电路和典型电路图
上面这篇文章很详细。

最全面精辟的串联型稳压电路的基本结构与工作原理视频教程

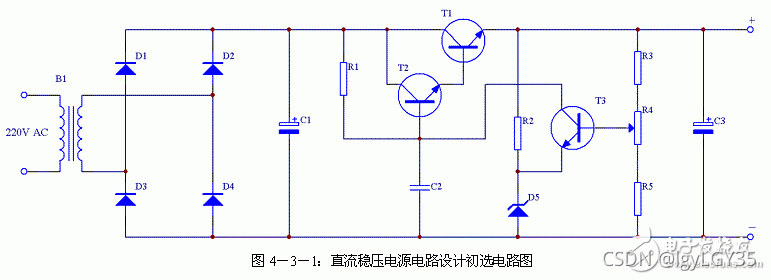

在串联负反馈稳压电源的整个稳压控制过程中，由于增加了比较放大电路T2，输出电压UO的变化经过T2放大后再去控制调整管T1的基极，使电路的稳压性能得到增强。T2的β值越大，输出的电压稳定性越好。

多谐振荡电路

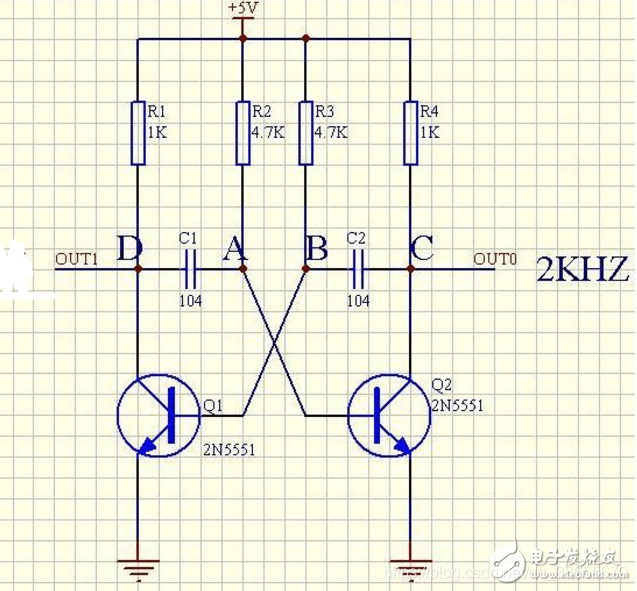

多谐振荡电路工作原理

首先明确一点，只要合理设置基极电阻，就能让三极管的Ib电流达到让其饱和的状态，这样只要导通，三极管的Vce就是大约0.3V，即集电极的电压就是0.3V的低电平。
另外，最近的一系列学习中越来越意识到，电容的电压不能突变 运用在电路分析中的重要性。

电路分析

这个电路的工作时因为两个BJT的特性不一样。
假设一上电电源首先使Q1基极电压很快上升使其导通并且饱和，Q2基极电压是慢慢的上升，此时Vout1 = 0.3V，Vout2 = VCC，这时候C2就会被充电。

Q2慢慢导通的时候，（也就是基极电压上升到0.6V），此时Vout2降低至0.3V，所以此时电容C2右侧电压降低了VCC-0.3 = 5.3-0.3 = 5V，那么此时由于电容电压不能突变，导致左侧从0.6变为了-4.4V，Q1基极电压-4.4V导致Q1截止，此时Vout1从0.3缓慢上升至5.3V（因为电压不能突变，而左侧0.3，右侧0.6，导致Vout1并不能马上变为5.3V）。

此时，电路是一个正电压的电路，不能一直存在C2左侧-4.4的负压，此时，电源通过R3以及Vout2通过R4一直给C2充电，C2左侧达到0.3V时，Vout2 不再对其充电（因为电压相同），只剩电源给C2充电，当充电达到0.6时，Q1再次导通，此时C1左侧0.3，右侧-4.4，Q2截止，。。。。】

R2R3以及C1C2越小，振荡频率越快。
