FPGA语法篇——Verilog 语法知识

Verilog语法

一、Verilog基础知识

逻辑值

0、1、X（未知）、Z（高阻态）

数字进制

二进制：4’b0101 表示 4 位二进制数字 0101；
十进制：4’d2 表示 4 位十进制数字 2（二进制 0010）；
十六进制：4’ha 表示 4 位十六进制数字 a（二进制 1010）
当代码中没有指定数字的位宽与进制时，默认为 32 位的十进制，比如 100，实际上表示的值为 32’d100。

标识符

用于定义模块名，端口名，信号名，由字母、数字、$和_(下划线)组成，第一个字符必须是字母或者下划线，区分大小写。
不建议大小写混合使用，普通内部信号建议全部小写，参数定义建议大写。
采用一些前缀或后缀，比如：时钟采用 clk 前缀：clk_50m，clk_cpu；低电平采用_n 缀：enable_n；

数据类型

寄存器类型、线网类型和参数类型。

寄存器类型

是一个数据存储单元，常用 reg 类型，默认初始值为X（未知）。

//reg define
reg [31:0] delay_cut;  //32位寄存器
reg        key_reg;    //默认位宽为 1

只能在 always 语句和 initial 语句中被赋值。（不允许像C语言一样，在定义同时赋值）
如果该过程语句描述的是时序逻辑，即 always 语句带有时钟信号，则该寄存器变量对应为寄存器；
如果该过程语句描述的是组合逻辑，即 always 语句不带有时钟信号，则该寄存器变量对应为硬件连线。

线网类型

表示结构化实体（e.g.门）的物理连线。不能存储值，它的值由驱动它的元件决定。驱动元件有连续赋值、门、assign等。默认是Z高阻态。 有tri 和 wire型。

//wire define
wire data_en;       //数据使能信号
wire [7:0] data ;   //数据

参数类型

参数其实就是一个常量，用parameter定义（类似C语言中的define）我们可以一次定义多个参数，参数与参数之间需要用逗号隔开。参数的定义是局部的，只在当前模块中有效。

//parameter define
parameter DATA_WIDTH = 8; //数据位宽为8位
//可以[DATA_WIDTH : 0]只修改参数值来修改位宽

参数型数据用于定义状态机的状态、数据位宽和延迟大小等，在模块调用时可以通过参数传递来改变调用模块中已定义的参数。

运算符

算术运算符： Verilog 实现乘除比较浪费组合逻辑资源，尤其是除法。所以 2 的指数次幂的乘除习惯用移位，非 2 的指数次幂的乘除调用现成的 IP（ISE提供）
关系运算符
逻辑运算符： ！、&& 、 ||
条件操作符： a ? b : c
位运算符： ~（取反）、&、 |、^（异或）
移位运算符： << a << b 将 a 左移 b 位
左移时位宽增加，右移时位宽不变。
4‘b1001 <<2 = 6’b100100
拼接运算符： {a,b} 将 a 和 b 拼接起来作为一个新信号。

二、Verilog程序框架

Verilog注释

//与/* */

Verilog关键字

关键字	含义
module	模块开始定义
input	输入端口定义
output	输出端口定义
inout	双向端口定义
parameter	信号的参数定义
wire	wire信号定义
reg	reg信号定义
always	产生reg信号语句的关键字
assign	产生wire信号语句的关键字
begin	语句的起始标志
end	语句的结束标志
posedge/negedge	时序电路的标志
case	Case语句起始标记
default	Case语句的默认分支标志
endcase	Case语句结束标记
endmodule	模块结束定义

Verilog程序框架

基本设计单元是模块（Block），类比C语言中的函数。
模块由两部分组成，一部分描述接口，一部分描述逻辑功能，
每个Veirlog程序包括端口定义、IO说明、内部信号说明、功能定义。下面以程序示例讲解知识点。

//     模块名(端口定义);
module block(a,b,c,d);
	//IO说明
	input a,b;
	output c,d;
	/************************************************
	1.未说明类型就是wire类型，reg类型定义为：
		output reg [3:0] led //在位宽之前加reg
	2.端口定义和IO说明可以放在一起,例如
		module led(
			input sys_clk , //系统时钟
		 	input sys_rst_n, //系统复位，低电平有效
		 	output reg [3:0] led //4 位 LED 灯
		 	);
 	************************************************/

	//内部信号说明就是只在此模块内部使用的一些信号，不是输入输出

	/************************************************
	功能定义：3种方法：
	assign描述组合逻辑
	always描述组合/时序逻辑
	例化示例元件 例如 and #2 u1(q,a,b)
	3种逻辑功能是并行的
	************************************************/
	//assign 给wire类型赋值
	assign c = a|b;
	assign d = a&b;
endmodule

模块调用、例化——模块化设计

Verilog 语法中的模块例化。FPGA 逻辑设计中通常是一个大的模块中包含了一个或多个功能子模块，Verilog 通过模块调用或模块实例化来实现这些子模块与高层模块的连接。【把系统划分为几个模块，每个模块对应一个module，一个module一个Verilog程序文件。顶层模块只做例化（调用其它模块），不做逻辑。】

首先将被调用模块例化，例化模块名加u_

//顶层模块
module seg_led_static_top (
	input sys_clk , // 系统时钟
 	 input sys_rst_n, // 系统复位信号（低有效）
 	 output [5:0] seg_sel , // 数码管位选
 	 output [7:0] seg_led // 数码管段选
 	);

 	 //parameter define
 	 parameter TIME_SHOW = 25'd25000_000; // 数码管变化的时间间隔 0.5s

 	 //wire define
 	 wire flag; // 数码管变化的通知信号


//每隔 0.5s 产生一个时钟周期的脉冲信号
time_count #(
	.MAX_NUM (TIME_SHOW) //参数TIME_SHOW控制数码管每隔多长时间改变显示的数值，底层代码给参数MAX_NUM了值，此处也是一种参数赋值方式，就是把TIME_SHOW的值给MAX_NUM
	 ) u_time_count(  //例化模块名加_u
	.clk (sys_clk ),   //由模块代码看以看到clk是模块的输入
 	.rst_n (sys_rst_n),//所以这就是把上层模块的信号输入到底层模块，这里（）里可以是wire或者reg，而下面的output的连接必须是wire型的

 	.flag (flag ) //而底层模块的输出信号是连接到了上层模块中定义的其他变量
 	//信号传递的时候信号的位宽必须一致
 	);

//属于底层文件
//计时模块代码
 module time_count(
 	input clk , // 时钟信号
 	input rst_n , // 复位信号
	output reg flag // 一个时钟周期的脉冲信号
);

parameter MAX_NUM = 25000_000; // 计数器最大计数值
reg [24:0] cnt; // 时钟分频计数器

三、Verilog高级知识点

结构语句

initial与always

initial：
只执行一次，立即执行，用于tb文件编写，产生激励信号或对reg变量赋初值。

initial begin
	sys_clk          <= 1b'0;
	touch_key        <= 1b'0;
	#10 touch_key    <= 1b'1;
end

always：
一直执行，但需要结合一定的时间控制才有作用
always的时间控制可以是电平触发也可是边沿触发。可以是单个信号也可以是多个信号，多个信号用or连接

/**************边沿触发(时序逻辑行为)**************/
//用于产生 0.5 秒使能信号的计数器
 //@()里的多个事件名或信号名组成的列表叫做敏感列表，只有满足敏感列表才能执行后面的语句
always @(posedge sys_clk or negedge sys_rst_n) begin
 if (sys_rst_n == 1'b0)
 	counter <= 1'b0;
 else if (counter_en)
 	counter <= 1'b0;
 else
 	counter <= counter + 1'b1;
end

/**************电平触发(组合逻辑行为)**************/
always @(a or b or c or d or e) begin
	out1 = a ? (b + c) : (d + e);
end
//如果输入变量很多，敏感列表就很长且易错
always @( * ) begin  //表示后面语句块中所有输入变量都是敏感的
	out1 = a ? (b + c) : (d + e);
end

赋值语句

分为阻塞赋值和非阻塞赋值；RHS（Right hand side）是赋值符号右侧信号， LHS是左侧

阻塞赋值（Blocking）

b = a;
计算 RHS 的值并更新 LHS。

在一个 always 块中，后面的赋值语句是在前一句赋值语句结束后才开始赋值的。即 always 块内的语句是一种顺序关系。

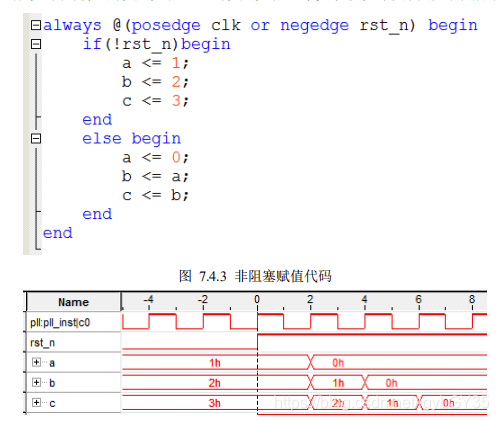

非阻塞赋值（Non-Blocking）

b <= a;
（1）赋值开始的时候，计算 RHS；
（2）赋值结束的时候，更新 LHS。
在计算非阻塞赋值的 RHS 以及 LHS 期间，允许其它的非阻塞赋值语句同时计算 RHS 和更新 LHS。
非阻塞赋值只能用于对寄存器类型的变量进行赋值，因此只能用在initial和always块等过程块中。

需要注意的是赋值语句是一直在always中执行，所以随着clk的上升沿一直来，bc最后也都变成a =0;

总结

1.描述组合逻辑电路，用阻塞赋值，比如 assign 赋值语句和不带时钟的 always 赋值语句，这种电路结构只与输入电平的变化有关系
2.描述时序逻辑电路，用非阻塞赋值，综合成时序逻辑的电路结构，比如 带时钟的 always 语句；这种电路结构往往与触发沿有关系，只有在触发沿时才可能发生赋值的变化
注意 ：

• 同一个always中不要既用阻塞又用非阻塞
• 不允许在多个always中对同一个变量赋值（因为并行执行）

assign 和 always 区别

assign 不能带时钟。 always 可以带也可以不带。在 always 不带时钟时，逻辑功能和 assign 完全一致，都只产生组合逻辑。比较简单的组合逻辑推荐使用 assign 语句，比较复杂的组合逻辑推荐使用 always 语句。

 assign counter_en = (counter == (COUNT_MAX - 1'b1)) ? 1'b1 : 1'b0;
 always @(*) begin
 		case (led_ctrl_cnt)
			 2'd0 : led = 4'b0001;51 2'd1 : led = 4'b0010;
			 2'd2 : led = 4'b0100;
			 2'd3 : led = 4'b1000;54 default : led = 4'b0000;
		endcase
end

条件语句

if_else语句：

1.必须在过程块（有initial和always语句引导的）中使用
2.表达式值为X,Z时按假处理
3.if之后如果多句，要用begin end
4.不允许if嵌套

case语句：

与C中的case不同，没有switch关键字。

	case (curr_st)
		 4'h0: next_st = S1;
	 	 4'h1: next_st = S2;
	 	 4'h2: next_st = S3;
	 	 4'h3: next_st = S4;
	 	 default: next_st = S0;
	 endcase

1.所有表达式的位宽必须相等，不能用’bx代替n’bx，
2.casez：比较时不考虑z
casex：比较时不考虑z和x

reg [7:0] sel; //1100_0011
casez(sel)   //这种就不用考虑下面表达式中的高阻值
	8'b1100_zzzz:语句1；
	8'b1100_xxzz:语句2；//xx与00不相等，所以执行语句1
endcase

casex(sel)此时两个表达式相当于相同了，error！

latch锁存器

锁存器是电平触发的存储器，是组合逻辑产生的，寄存器是边沿触发的存储器，在时序电路中使用，由时钟触发产生的。
if 缺少 else 分支，case 缺少 default 分支会导致代码在综合过程中出现了 latch。latch只在组合逻辑电路中产生，也就是只有不带时钟的 always 语句中 if 或者 case 语句不完整才会产生 latch，带时钟的语句 if或者 case 语句不完整描述不会产生 latch。

四、Verilog状态机FSM

状态机FSM概念

我们一直在强调硬件描述语言是并行执行的，所以如果按顺序流程来完成一个操作的时候，就需要很多的if_else，降低了代码的可读性，也让代码编写难度增加（与单片机编写程序的区分）。所以就需要引入状态机，将一项功能的完成分解为若干步，每一步对应于二进制的一个状态，通过预先设计的顺序在各状态之间进行转换，状态转换的过程就是实现逻辑功能的过程，就像数电里学过的画状态转换图/表。
状态机，（Finite State Machine，FSM有限状态机）一种在有限个状态之间按一定规律转换的时序电路，是组合逻辑和时序逻辑的组合。

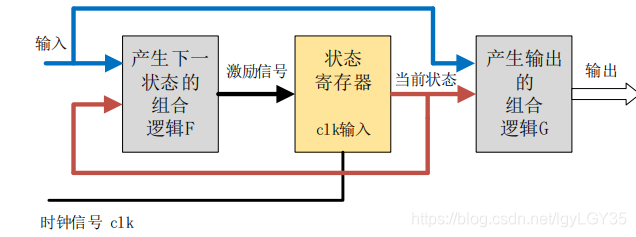

状态机模型

Mealy状态机（输出=输入+之前状态）

• F 是当前状态和输入信号的函数，状态是否改变、如何改变，取决于组合逻辑 F 的输出；
• 状态寄存器，其由一组触发器组成，用来记忆状态机当前所处的状态，状态的改变只发生在时钟的跳边沿；
• 状态机的输出是由输出组合逻辑 G 提供的，G 也是当前状态和输入信号的函数。

Moore 状态机（输出=之前状态）

Moore型不是没有输入，而是输出与输入无关。

状态机设计

四段论：

• 状态空间定义；
• 状态跳转；
• 下个状态判断；
• 各个状态下的动作；

1.状态空间定义

/************************方法1：************************/
//state space
parameter S0 = 2'b00;
parameter S1 = 2'b01;
parameter S2 = 2'b10;
parameter S3 = 2'b11;
// internal varialbe
reg [1:0] current_state;
reg [1:0] next_state;

/************************方法2：推荐************************/
//独热码：每个状态只有一个寄存器置位，译码逻辑简单
//state space
parameter S0 = 2'b1000;
parameter S1 = 2'b0100;
parameter S2 = 2'b0010;
parameter S3 = 2'b0001;
// internal varialbe
reg [3:0] current_state;
reg [3:0] next_state;

2.状态跳转（时序逻辑）

就是上面框图中的状态寄存器

always @(posedge clk or negedge rst_n) begin
	if(!rst_n)
		current_state <= S0;
	else
		current_state <= S1;

3.下一个状态的判断（组合逻辑）

就是上面框图中的产生下一状态的组合逻辑F

always @(current_state  or input signals) begin
	case(current_state )  //强烈建议使用case 而不用if_else
		S0: begin
			if(a)
				next_state = S1;
			else
				next_state = S0;
		S1:.......;
		S2:.......;
		S3:.......;
		default:.......;
	endcase
end

4.各个状态下的动作（组合逻辑）

就是上面框图中的产生输出的组合逻辑G

//action
wire qook;
assign qook = (current_state == S1) ? 1'b1 : 1'b0;

//下面是用always写上面的语句
always @(current_state ) begin
	if(current_state == S1)
		qook = 1;
	else
		qook = 0;
end

总结

这里我们实际用了一个三段式状态机。基本格式是：
第一个 always 语句实现同步状态跳转；
第二个 always 语句采用组合逻辑判断状态转移条件；
第三个 always 语句描述状态输出(可以用组合电路输出，也可以时序电路输出)。

• 可以在组合逻辑之后再加一级寄存器实现时序逻辑输出


  1.滤除组合逻辑输出的尖峰脉冲
  2.进行时序计算和约束
  3.对于总线形式的输出信号来说，容易使总线数据对齐，减小总线数据间的偏移，减小接收数据采样出错的频率。比如8位位宽信号，如果用组合逻辑，可能导致并行的8个数据从输入端到达输出端的时间不一致。
