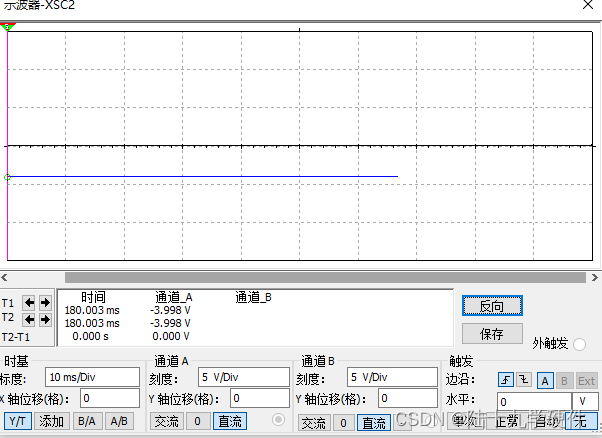

可以看出仿真结果和理论比较接近,输出如果是完全理想放大器应该是4V,但是multsim的运放还是有有一些实际上的参数,如果真有理想运放,就不用设计出这个仪表放大器了。

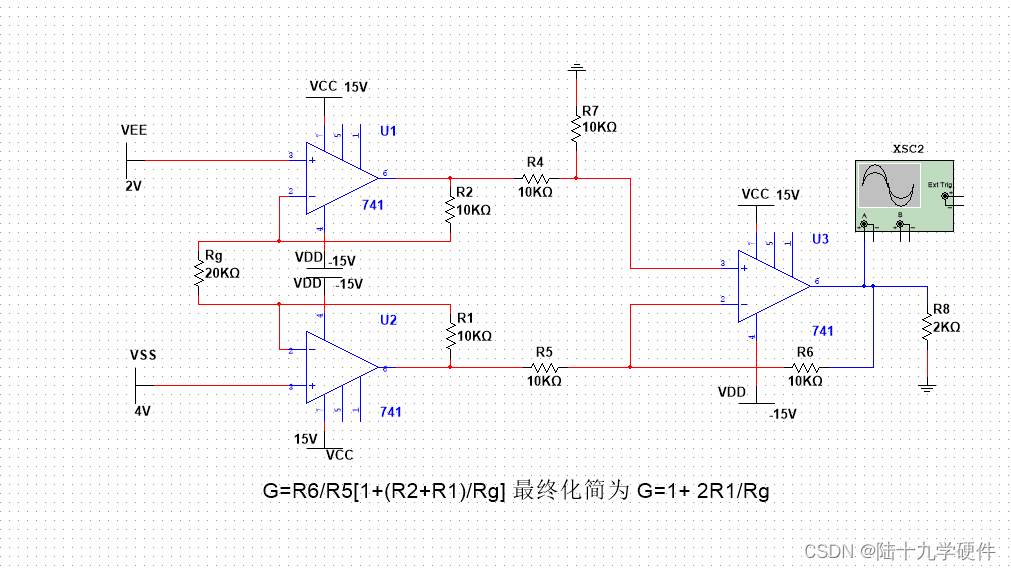

看这个仪表放大器,如果没有Rg的话,实际上就是两个电压跟随器分别在差分放大器的两端,但是加了一个Rg就完全不一样 ,这个仪表用放大器共模抑制比很大。

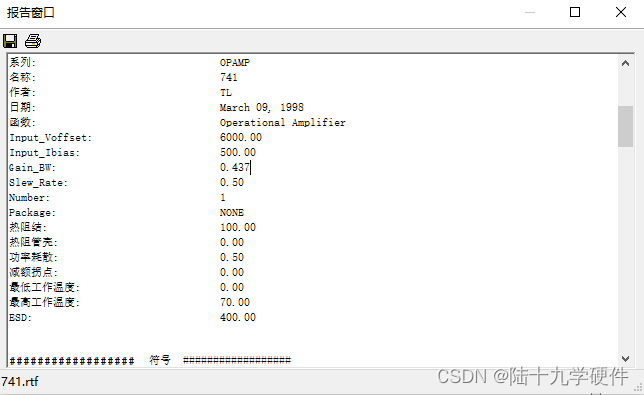

根据这个电路和结果可以联想到,如果采集的是几mv的小信号,就不能用这个放大器的,因为后面输出误差都有2mv,他的Vos是1mv。
前人智慧真牛逼,从三极管设计出放大器 ,放大器设计出仪表用放大器,还从开环增益推导出闭环增益,最后和开环增益关系不大,太强了,太精彩了!!!!
