一、PCIe地址空间操作

在这里插入图片描述
参考link
http://blog.chinaaet.com/justlxy/p/5100053318

Pcie配置读写方式

注：PCIe Spec中明确指出，IO地址空间只是为了兼容早期的PCI设备（Legacy Device），在新设计中都应当使用MMIO，因为IO地址空间可能会被新版本的PCI Spec所抛弃

参考link
http://blog.chinaaet.com/justlxy/p/5100053319

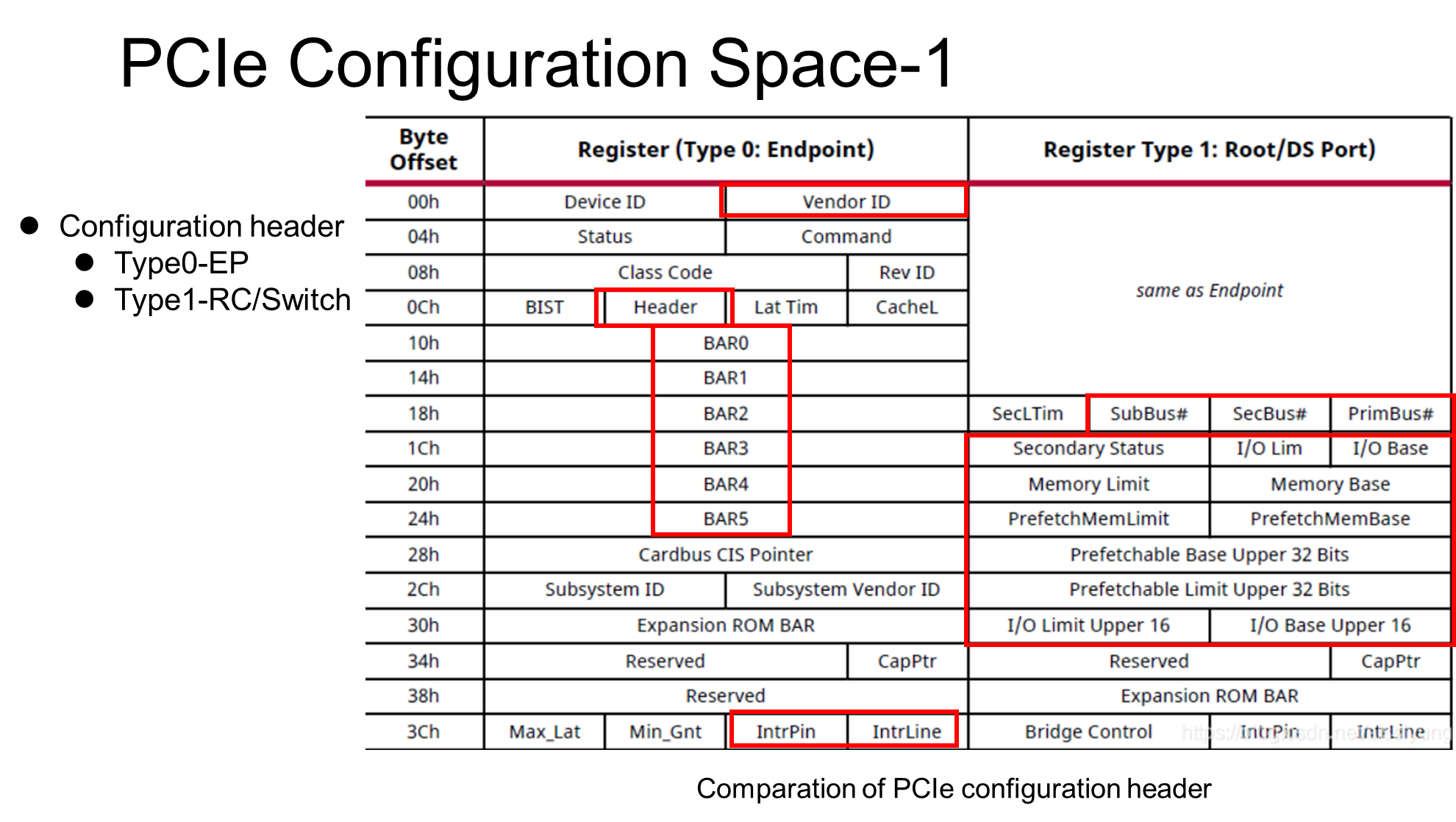

作为RP，将被视作一个bridge，所以Configuration Space Header是type 1类型的，在DesignWare的 PCI Express RP controller Reference Manual中，其对应的寄存器描述为PF0_TYPE1_HDR。
作为EP，Configuration Space Header是type 0类型，DesignWare的 PCI Express EP controller Reference Manual中，其对应的寄存器描述为PF0_TYPE0_HDR。

DesignWare的 PCI Express RP/EP controller Reference Manual中的Register Descriptions就是PCIe的Configuration Space

参考link
http://blog.chinaaet.com/justlxy/p/5100058234

二、PCIe配置流程

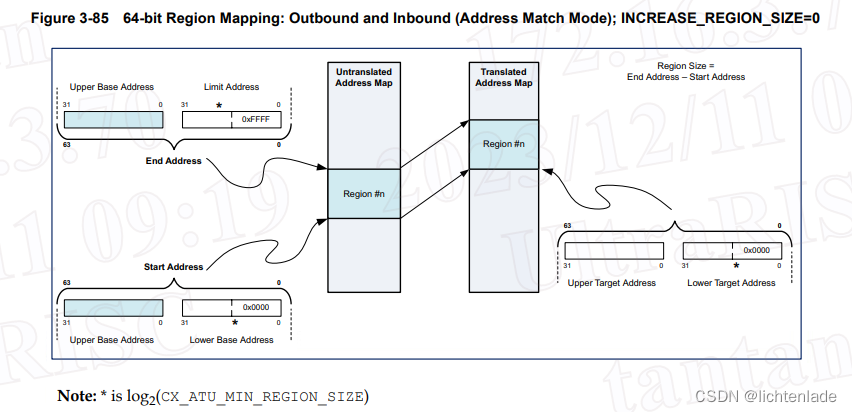

ATU outbound就是发送地址进行的映射
ATU inbound就是接收地址进行的映射

参考link
https://blog.csdn.net/qq_39815222/article/details/121047739

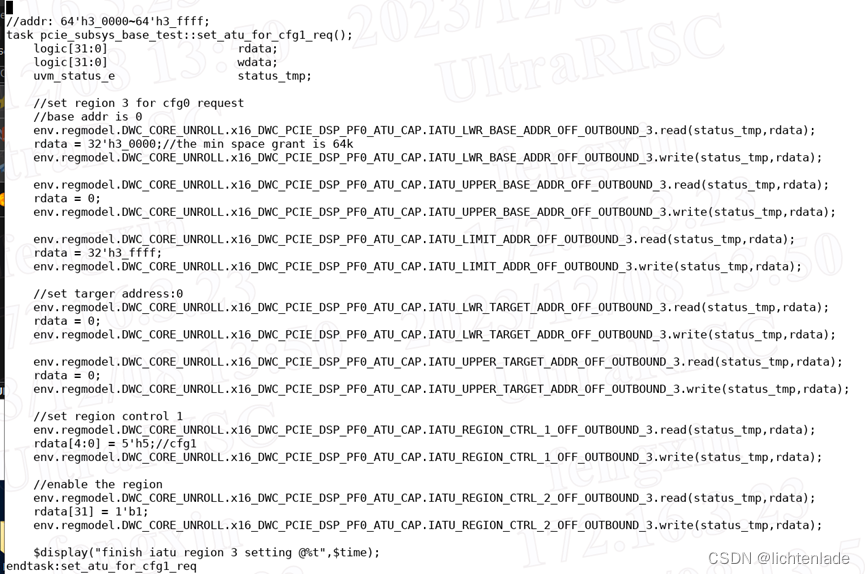

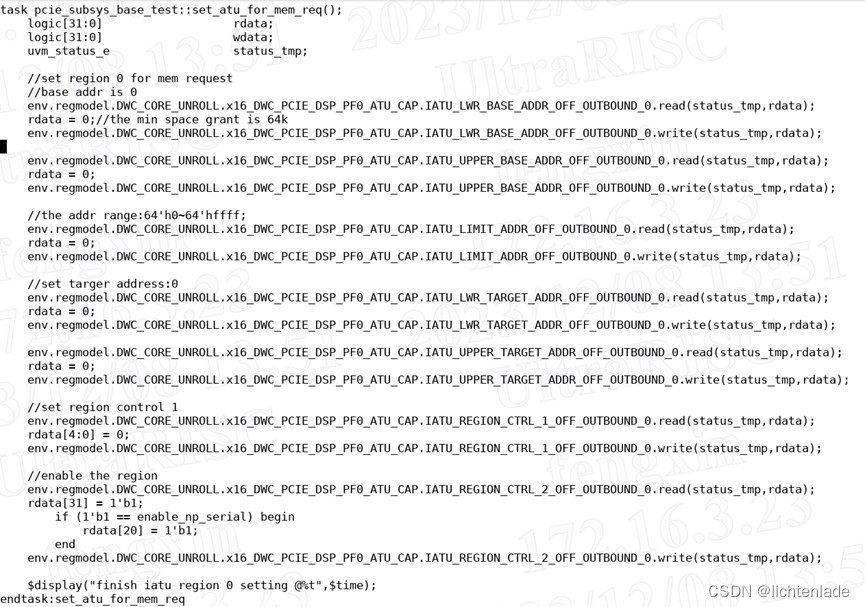

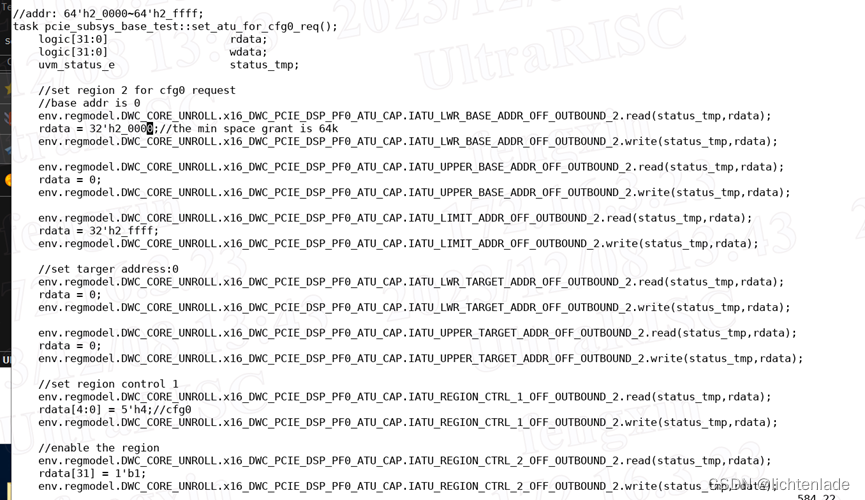

DesignWare ATU配置流程
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

ATU_REGION_CTRL_1寄存器中bit[4:0] TYPE为TLP Header的TYPE域
