Altium_Designer之在覆铜后再抠铜

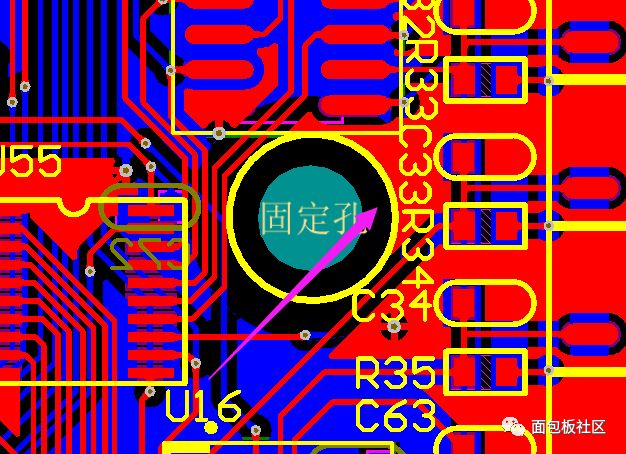

问题描述:如下图所示,在板卡覆铜结束后,考虑到EMC设计,突然想到覆铜要离固定孔远一些,就要对该部分进行抠铜处理。

此时的解决办法有两种,一种是重新覆铜,重新覆铜太麻烦,不建议使用。另外一种是在已经覆好的铜上面抠除指定的区域。

二、解决步骤:

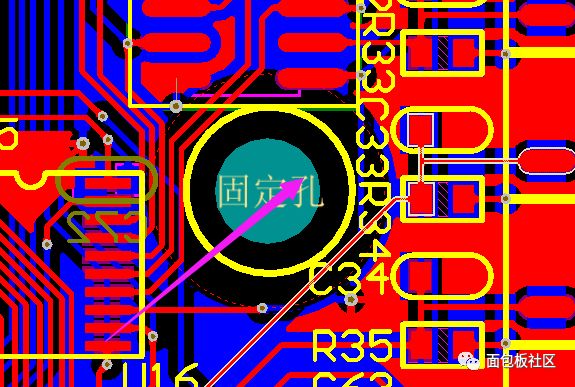

1、选择你要抠除的覆铜的布线层,使用画图功能画出指定的形状,如下图,我想抠除top layer层固定孔周围的铜,我先选择top layer层,然后再画一个圆。

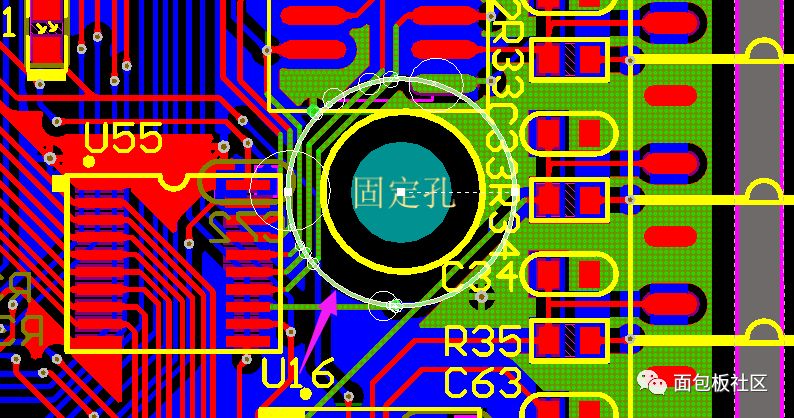

2、选中刚才画的那个圆,按快捷键“t→v→t”(注:快捷键要在英文输入法状态下按才有效)

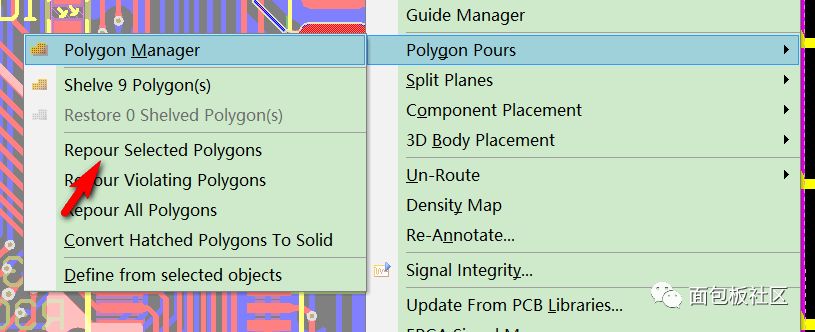

3、选中top layer层的覆铜,按快捷键“t→g”,选择下图箭头指向的选项(注:快捷键要在英文输入法状态下按才有效)

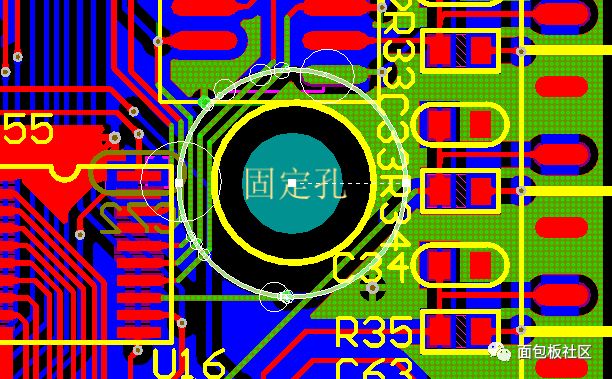

4、最后就可以看到重新覆铜后,刚才圆圈区域内就没有覆铜了。

### Altium Designer 19 中的与接地设置 在Altium Designer 19中,为了实现并将其连接到地(GND),需遵循特定的操作流程。 对于操作,在表示与“GND”相同对象上全部敷之后,完成上述设置后点击“回车”按钮,在PCB板上绘制所需敷区域,通过单击鼠标右键来终止线条绘制过程,此时软件将在指定区域内自动生成敷[^1]。此过程中,确保所选网络名称匹配目标电源或地线网名(通常是"GND"),从而建立电气连接关系。 针对安全间距调整方面,如果发现已放置的敷同其他元件间距离不满足设计需求,则可访问“Rules…”菜单项下的规则编辑界面重新定义最小间隙值;随后双击相应多边形对象触发其属性对话框,并执行刷新命令使更改生效。具体而言,当更新了敷参数配置以后,应当利用快捷方式——即于含有金属化填充的部分任意位置处按下鼠标右侧按键唤起上下文关联菜单中的“Polygon Actions->Repour ALL”,以此达成全局范围内的重浇筑处理动作。 至于移除不再需要的敷部分,只需切换至对应层面标签页下选取待消除的目标实体,借助键盘上的“Del”删除指令快速清除之。 ```python # Python伪代码示意如何自动化检查敷是否正确连接到了GND def check_copper_pours_connected_to_gnd(pcb_layout): gnd_net_name = "GND" for copperPour in pcb_layout.copperPours: if copperPour.netName != gnd_net_name: print(f"Copper pour {copperPour.id} is not connected to GND.") ```
