单片机通常依赖外部晶振产生时钟信号，以实现内部同步。对于无外部晶振的单片机，内部RC振荡器负责产生脉冲。本文介绍了RC振荡器的工作原理，特别是维恩电桥在其中起到的相位校正和频率选择作用。维恩电桥由电阻和电容组成，形成带通滤波器，允许特定频率通过。理解这些概念有助于深入掌握单片机时钟系统的运作。

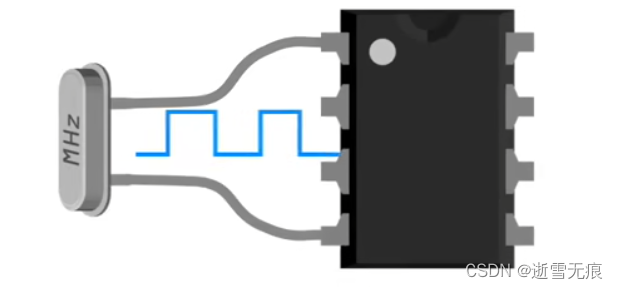

一般单片机都外接有晶振产生时钟，如下图，时钟在单片机内部起着同步的作用。在数字电路中，所有数据、逻辑单元等状态的更新都是以时钟为基础。

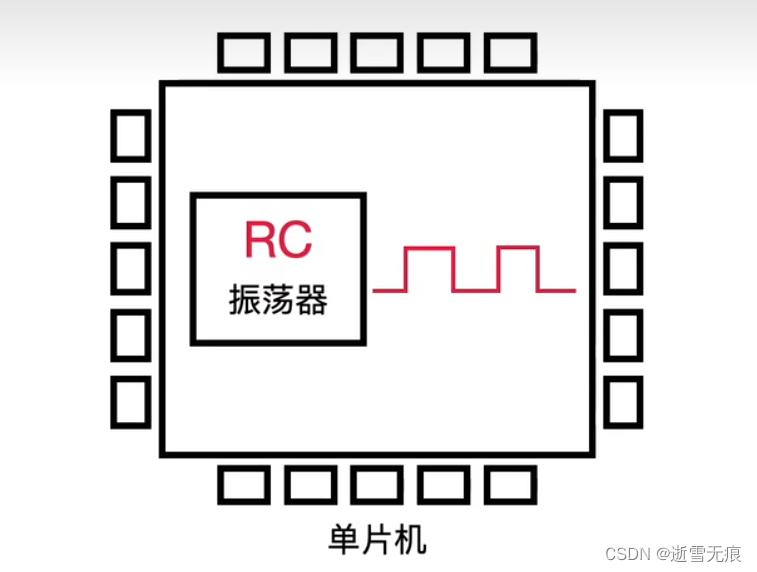

有些单片机没有外接晶振，内部一般采用RC振荡器，由其产生脉冲，如下图。

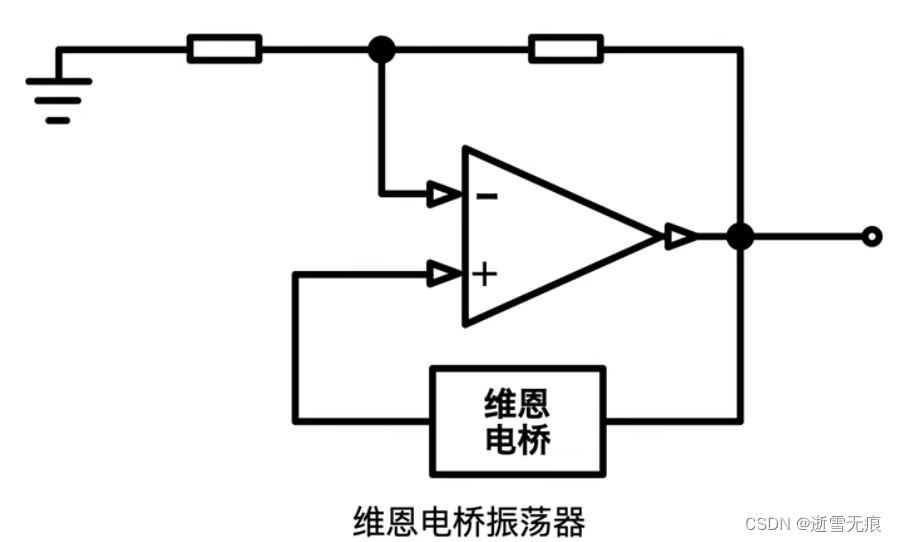

此RC振荡器的工作原理图如下。
