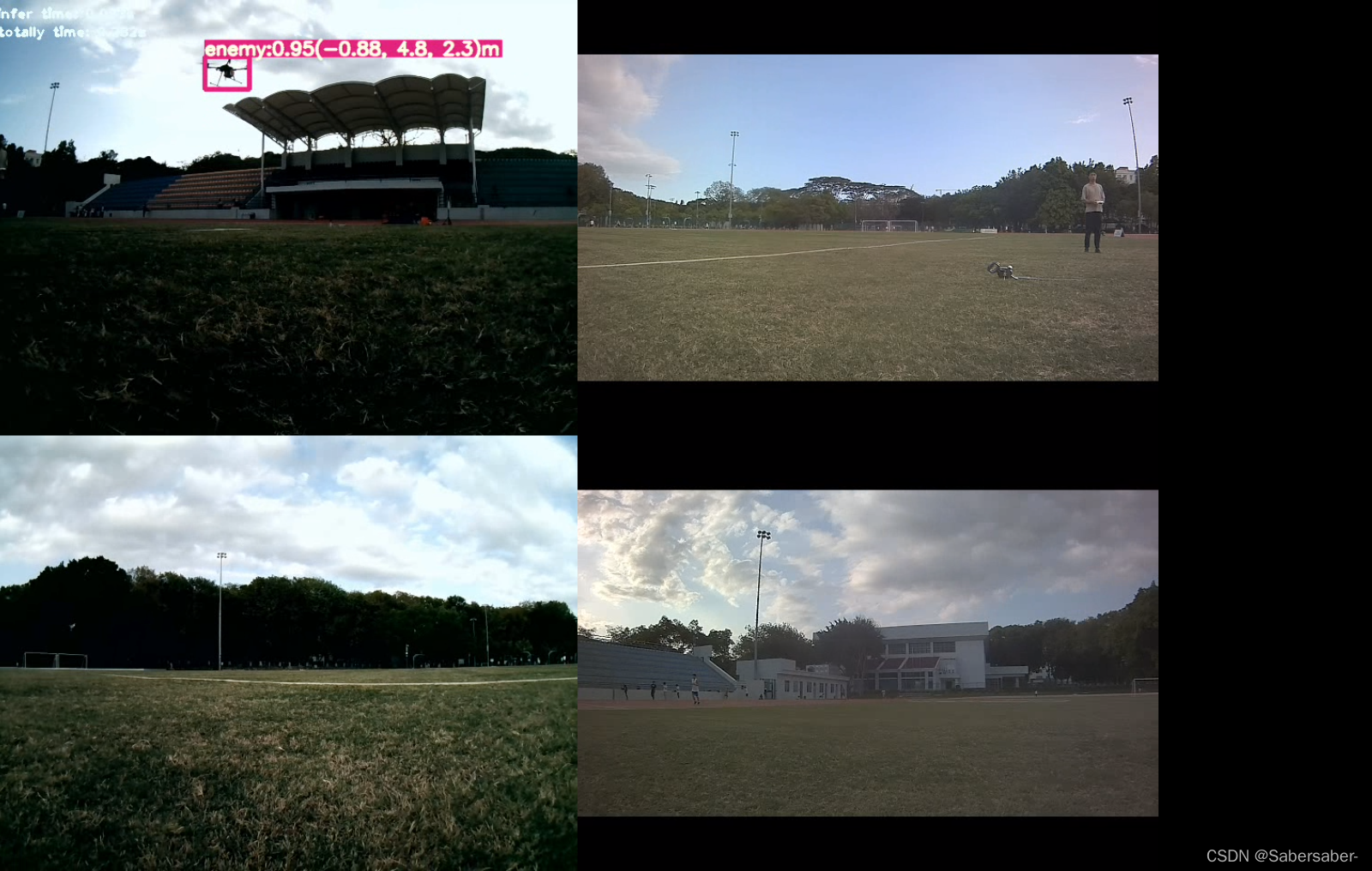

效果展示:
单目全向视觉感知:
通过无人机前后左右四个摄像头,获取周围环境信息
四摄读取问题
Jetson Xavier NX虽然带有四个USB接口,但是一般情况下无法同时读取四个USB摄像头数据,直接使用 VideoCapture
函数创建实例虽然能够使用 isOpened
函数确定四个摄像头都已打开,但是使用 read
函数时却发现只能读取两个摄像头数据(在读取第二个以上的usb摄像头图像帧时会报错),即使降低分辨率也无法同时读取四个
# front back left right
assume_cameras = [0, 1, 2, 3]
camera_client_dict = {
"front_camera": cv2.VideoCapture(assume_cameras[0]),
"back_camera": cv2.VideoCapture(assume_cameras[1]),
"left_camera": cv2.VideoCapture(assume_cameras[2]),
"right_camera": cv2.VideoCapture(assume_cameras[3])
}
for capture in camera_client_dict:
if camera_client_dict[capture].isOpened():
ret, frame = camera_client_dict[capture].read()
else:
frame = empty_image.copy()
原因分析:
使用OpenCV库读取摄像头帧时存在USB带宽分配机制问题
与一般的Ubuntu系统一样,jetson xavier NX/AGX 在使用OpenCV库处理USB摄像头时对USB带宽分配的策略都是先到先得的机制,并且貌似是直接赋予USB单个端口的全部带宽,导致开始读取前两个摄像头数据推流之后,USB总线带宽几乎所剩无几,无法读取下一个摄像头数据。
解决方案:
限制每个USB端口的带宽
在NX上博主并未成功实现,但是该方案是可行的。
使用两个CSI摄像头和两个USB摄像头
# USB(front back) && CSI(left right)
assume_cameras = [0, 1, 2, 3]
camera_client_dict = {
"front_camera": cv2.VideoCapture(assume_cameras[2]),
"back_camera": cv2.VideoCapture(assume_cameras[3]),
"left_camera": cv2.VideoCapture("nvarguscamerasrc sensor-id=0 ! "
"video/x-raw(memory:NVMM), "
"width=1280, height=720, format=NV12, framerate=30/1 ! "
"nvvidconv flip-method=0 ! "
"video/x-raw, width=640, height=360, format=BGRx ! "
"videoconvert ! video/x-raw, format=BGR ! appsink "),
"right_camera": cv2.VideoCapture("nvarguscamerasrc sensor-id=1 ! "
"video/x-raw(memory:NVMM), "
"width=1280, height=720, format=NV12, framerate=30/1 ! "
"nvvidconv flip-method=0 ! "
"video/x-raw, width=640, height=360, format=BGRx ! "
"videoconvert ! video/x-raw, format=BGR ! appsink "))
}
for capture in camera_client_dict:
if camera_client_dict[capture].isOpened():
ret, frame = camera_client_dict[capture].read()
else:
frame = empty_image.copy()
使用jetson-inference库
按照 jetson-inference 链接中的 Building the Project from Source 步骤编译,可以取消勾选所有模型下载,编译安装后在python文件中导入 jetson.utils 库
import cv2
import jetson.utils
import numpy as np
# N为不同的摄像头编号
source = jetson.utils.videoSource('/dev/videoN')
while True:
_frame = source.Capture()
frame = np.array(_frame)
frame = np.asarray(frame)
cv2.imshow("result", frame)
key = cv2.waitKey(1)
if key == 27 or key == ord('q):
cv2.destroyAllWindows()
break
