电感器基础知识详解

1电感定义

电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。电感在电路中的主要作用:储能、LC滤波、振荡电路、DC-DC变换电路。

1.1物理定义

设导体的一种性质,用导体中感生的电动势或电压与产生此电压的电流变化率之比来量度。稳恒电流产生稳定的磁场,不断变化的电流(交流)或涨落的直流产生变化的磁场,变化的磁场反过来使处于此磁场的导体感生电动势。感生电动势的大小与电流的变化率成正比。比例因数称为电感,以符号L表示,单位为亨利(H)。

1.2电学定义

电感是闭合回路的一种属性,即当通过闭合回路的电流改变时,会出现电动势来抵抗电流的改变。这种电感称为自感(self-inductance),是闭合回路自己本身的属性。假设一个闭合回路的电流改变,由于感应作用而产生电动势于另外一个闭合回路,这种电感称为互感(mutual inductance)。
自感:当线圈中有电流通过时,线圈的周围就会产生磁场。当线圈中电流发生变化时,其周围的磁场也产生相应的变化,此变化的磁场可使线圈自身产生感应电动势(感生电动势)(电动势用以表示有源元件理想电源的端电压),这就是自感。
两个电感线圈相互靠近时,一个电感线圈的磁场变化将影响另一个电感线圈,这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度,利用此原理制成的元件叫做互感器。
电感元件是实际线圈的一种理想化模型,它反映了电流产生磁通和磁场能量储存这一种物理现象,其元件特性是磁通链ΨL(普赛)与电流i的代数关系。线性电感元件的图形如下示,一般在图中不必也难以画出ΨL(φL)的参考方向,但规定ΨL与电流i的参考方向满足右手螺旋关系。对于线性电感元件,其元件特性为

Ψ=L i

电感元件的电压电流(VCR)关系是

u=L di/dt

2常见电感分类

2.1绕线电感

绕线电感适用于电源供应电路,该产品被广泛用于微型电视、液晶电视、摄影机等
1.适用于电源供应电路。
2.表面粘着类型。
3.外观和尺寸符合EIA标准,不同尺寸规格可供选择。
4.良好的焊锡性及耐热性,适合于一般焊接及回焊
在这里插入图片描述

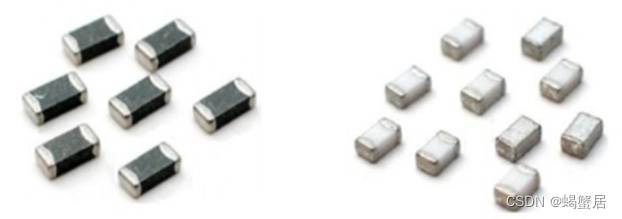

2.2叠层电感

叠层电感也就是非绕线式电感,叠层电感是电感按结构不同对电感进行分类的其中一类。
1.外形尺寸小。
2.闭合电路,无交互干扰,适合于高密度安装。
3.无方向性,规范化的自动贴片安装外形。
4.可焊性和耐焊性优,适合于流焊和再流焊
在这里插入图片描述

2.3薄膜电感

薄膜电感器是一种采用真空薄膜工艺制作的电感器,可靠性高,易于集成化和片式化,非常适合于自动化表面装贴技术(SMT),并且由于其尺寸小,高频特性好等优点。
薄膜电路是将整个电路的晶体管、二极管、电阻、电容和电感等元件以及它们之间的互连引线,全部用厚度在1微米以下的金属、半导体、金属氧化物、多种金属混合相、合金或绝缘介质薄膜,并通过真空蒸发、溅射和电镀等工艺制成的集成电路。薄膜集成电路中的有源器件,即晶体管,有两种材料结构形式:一种是薄膜场效应硫化镉或硒化镉晶体管,另一种是薄膜热电子放大器。
在这里插入图片描述

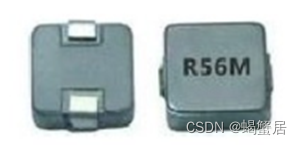

2.4一体成型

一体成型电感(模压电感:Molding Choke)包括座体和绕组本体,所述座体系将绕组本体埋入金属磁性粉末内部压铸而成,SMD引脚为绕组本体的引出脚直接成形于座体表面,本实用新型有较传统电感更高的电感和更小的漏电感;电感为SMD结构设计,使用时既不会损坏电感,又能提高生产效率
在这里插入图片描述
