电子拔河机（一）：基础篇

一、设计内容

• 拔河的中心线：中间灯
• 双方按下按键：亮点往按得快的方向移动
• 直到亮点移到任意边的终端，这一方就获胜
• 双方没有按下，输出保持
• 复位后亮点恢复到中心线
• 计数器显示胜者的次数

二、电路原件

编码电路（CC40193）

CC40193是可逆计数器，控制加减的CP脉冲分别加至5脚和4脚。
当电路要求进行加法计数时，减法输入端CP_D为高电平；
当电路要求进行减法计数时，加法输入端CP_U为高电平；

遇到的问题：
若直接由A、B按键产生的脉冲加到5脚或4脚，那么就有很多时机在进行计数输入时另一个计数输入端为低电平，计数器不能计数，双方按键均失去作用。（即必须保持一高一低才能计数）
解决办法：
加一整形电路，使A、B二键出来的脉冲经整形后变为一个占空比很大的脉冲，这样就减少了进行某一次计数时另一计数输入为低电平的可能性，从而使每按一次键都有可能进行有效的技术。

整形电路（与门CC4081、非门CC4011实现）

• 与门：多个输入端，一个输出端。当所有的输入同时为高电平时，输出才为高电平，否则输出低电平。
• 非门：输入为低，输出为高；输入为高，输出为低。

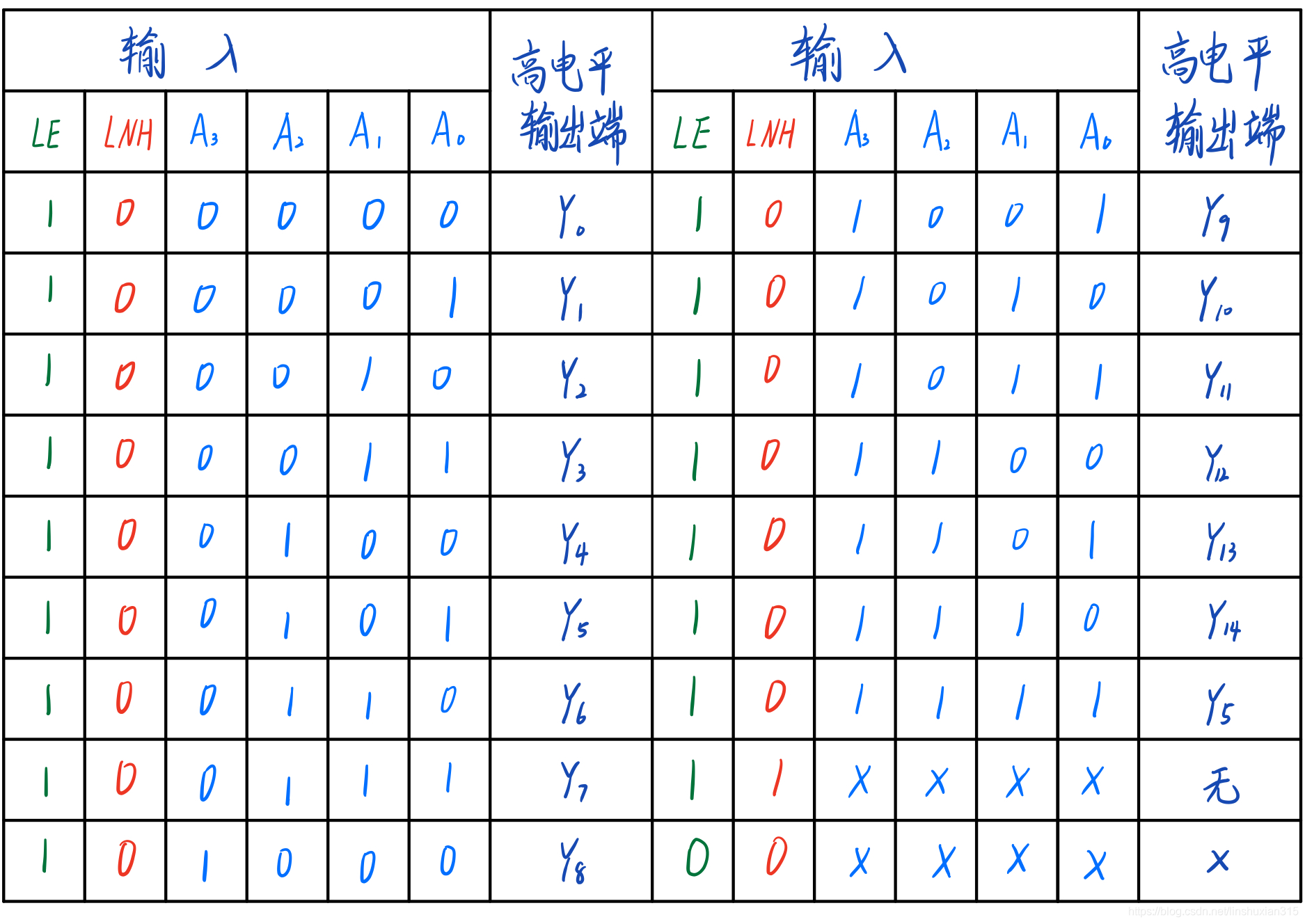

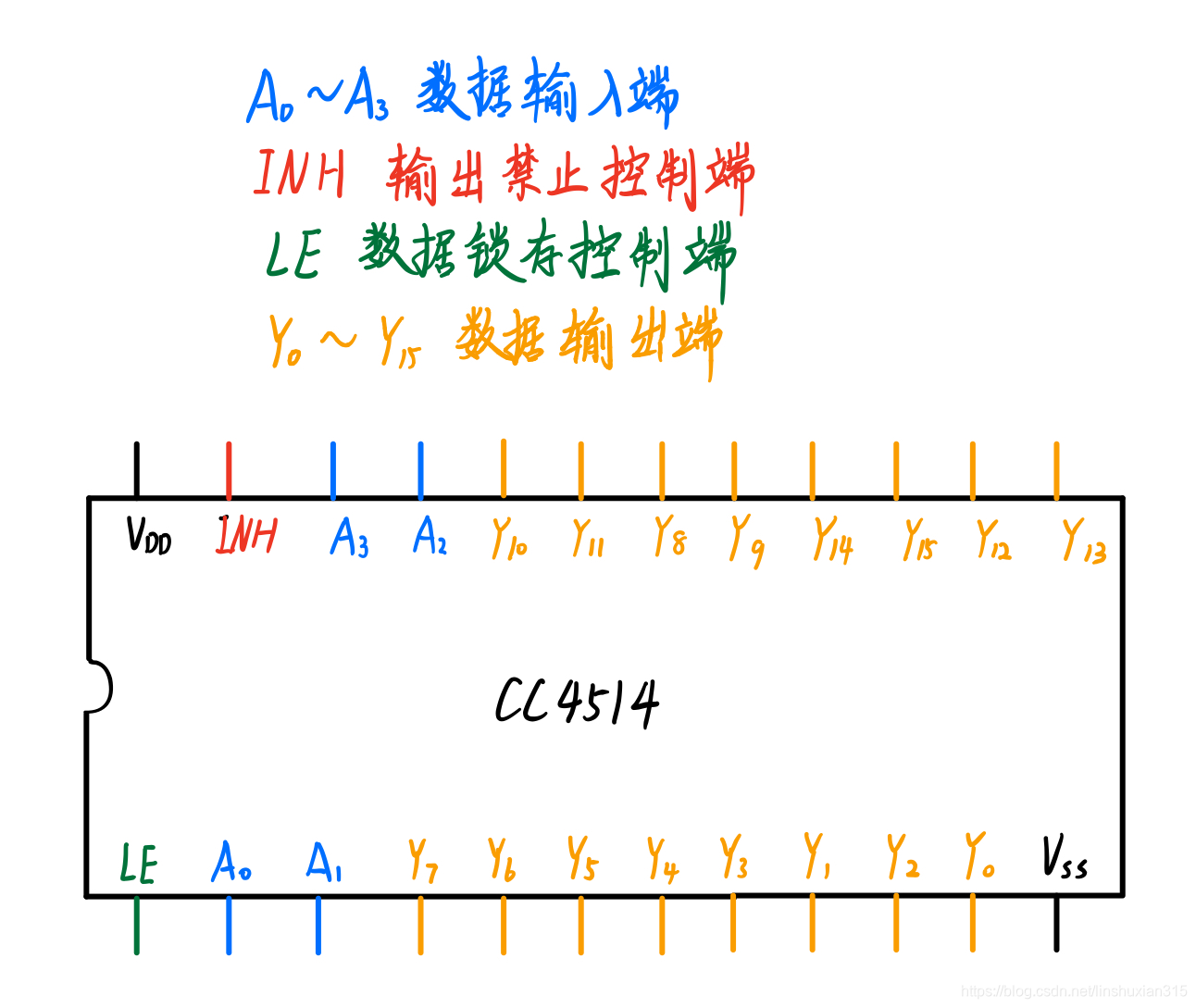

译码电路（CC4514）

译码器的输出Q₀~Q ₁₄分接为15个（或9个）发光二极管，二极管的负端接地，而正端接译码器；当输入为高电平时发个二极管点亮。

控制电路（异或门CC4030和与非门CC4011）

目的： 指出谁胜谁负。

游戏规则所要求的功能： 当亮点移到任何一方的终端之后，判这方为胜利，此时双方的按键均宣告无效。

该功能如何实现： 将终端的二极管的正极接到异或门的两个输入端，当有一方获胜，该方输出为1，另外一方为0，异或门输出为1，经过非门产生低电平0，再送到CC40193计数器的置数端，于是计数器停止计数，处于预置状态。

为什么可以使计数器停止计数？
回答： 计数器数据端A、B、C、D和输出端Q_A、Q_B、Q_C、Q_D对应相连，输入也就是输出，从而使计数器对输入脉冲不起作用。

胜负显示

将双方终端二极管经非门后输出分别接到CC4518双BCD码计数器的两个EN端（使能端），CC4518的两组4位BCD码分别接到实验转置的两组译码显示器的A、B、C、D插口处。 当一方取胜时，该方终端二极管发亮，产生一个上升沿，使相应的计数器进行加一计数，于是就得到了双方取胜次数的显示。

复位

• 为能进行多次比赛需要进行复位操作，使亮点返回中心点，可用一个开关控制CC40193的清零端R即可。
• 胜负显示器的复位也应用一个开关来控制胜负计数器CC4518的清零端R,使其重新计数。

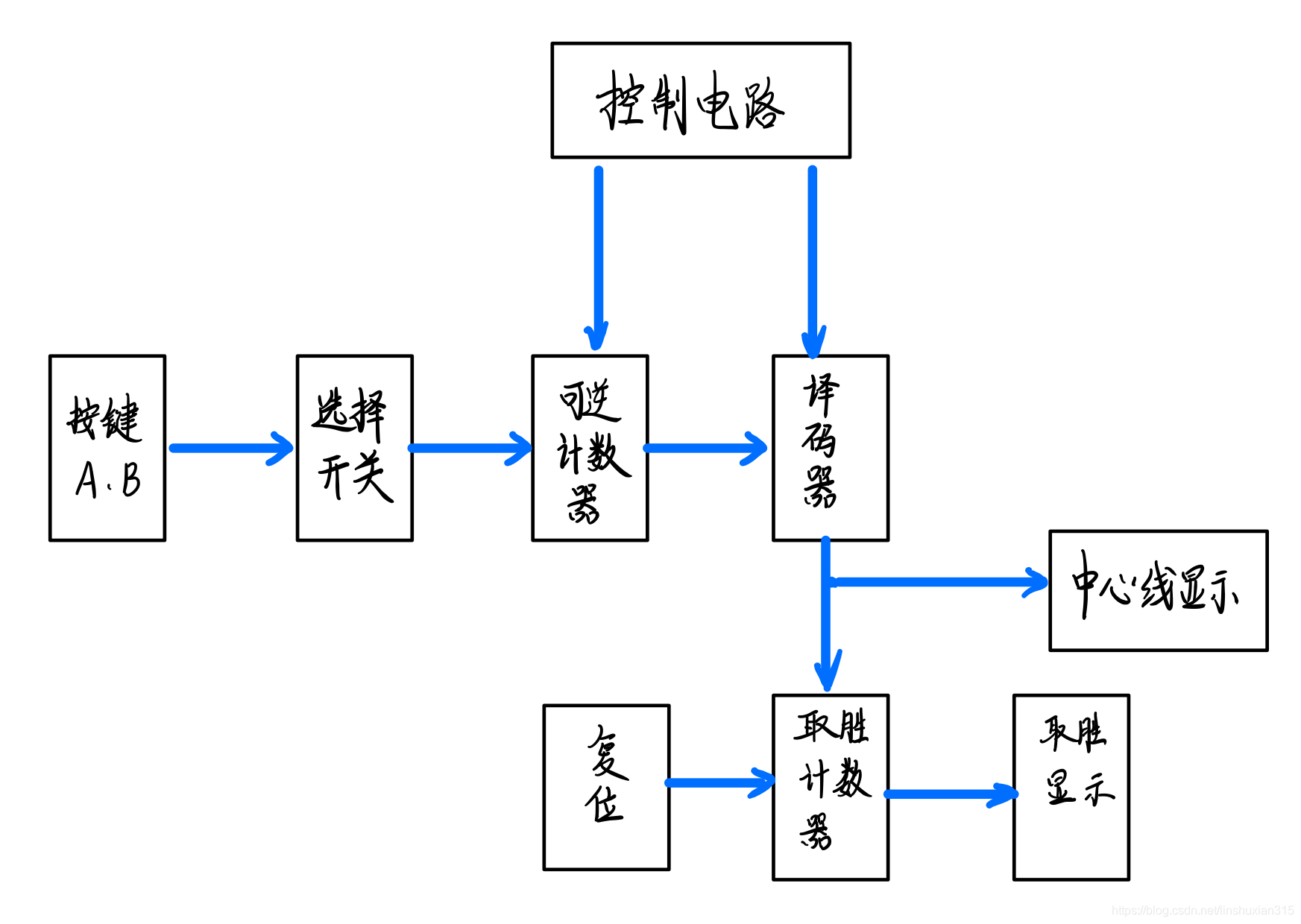

电路框图
