数字IC设计---组合逻辑电路中的竞争与冒险问题

一、竞争与冒险现象及其形成原因

两个输入信号同时向相反方向的逻辑电平跳变的现象（即一个由1- > 0， 另一个从0 -> 1），称为竞争。
因竞争导致在输出端可能产生尖峰脉冲的现象，称为冒险。

通俗一点的说，信号由于经由不同路径传输达到某一汇合点的时间有先有后的现象，就称之为竞争，由于竞争现象所引起的电路输出发生瞬间错误的现象，就称之为冒险。
竞争表现在输出波形上，则是出现0电平或者1电平的尖峰，称 “毛刺”。

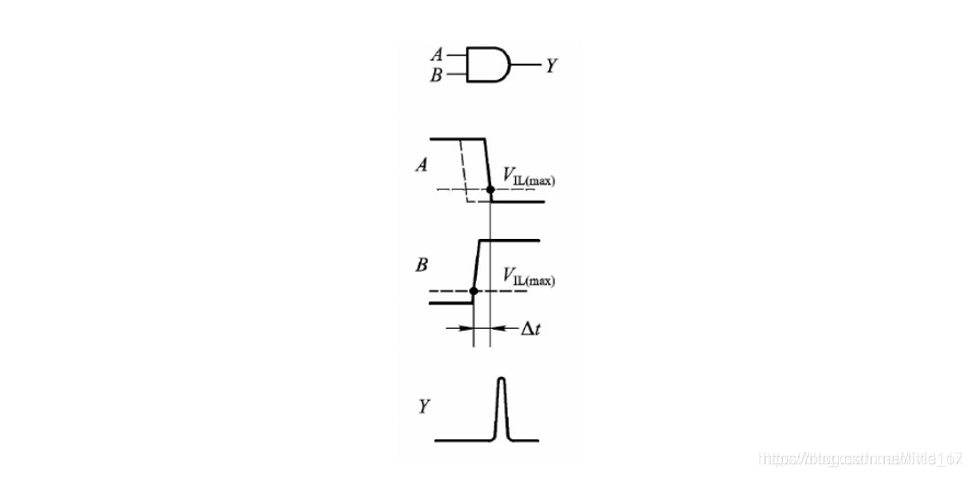

上图表示一个与门，在输入信号A从1变为0，并且B 从）变为1,而且B信号首先上升到VIL，这样会在极短时间内，产生一个毛刺。

二、竞争冒险的影响因素:

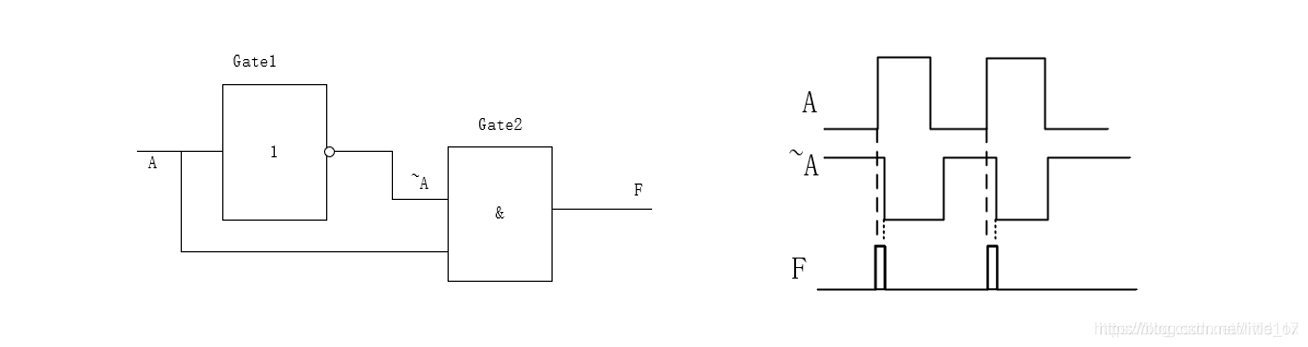

对于一个非门和一个与门，本来在理想情况下Y的输Y出应该是一直稳定的0输出，但是实际上每个门电路从输入到输出是一定会有时间延迟的，这个时间通常叫做电路的开关延迟。而且制作工艺、门的种类甚至制造时微小的工艺偏差，都会引起这个开关延迟时间的变化。
下图图很好的说明了组合逻辑中的冒险竞争对于电路的影响。
