Android BufferQueue&GraphicBuffer

一、BufferQueue&GraphicBuffer简介

GraphicBuffer是Android系统中用于图形缓冲区的类，它提供了一个用于存储图像数据的内存缓冲区。它是在底层图形驱动程序和应用程序之间传递图像数据的一种机制。GraphicBuffer可以用于在不同的图形组件之间共享图像数据，例如SurfaceFlinger和MediaCodec等。

BufferQueue是Android系统中用于管理图像缓冲区的类，它提供了一个先进先出（FIFO）队列，用于存储和管理GraphicBuffer对象。BufferQueue可以用于实现双缓冲机制，即应用程序可以在后台准备下一帧图像数据，而前台则可以显示当前帧的图像数据。通过BufferQueue，应用程序可以高效地处理图像数据的生产和消费。

在工作中，我们经常会和Surface，ImageReader，ImageWriter BufferQueue打交道，它们之间是什么关系呢。实际上Surface，ImageReader，ImageWriter是对BufferQueue的生产者消费者的封装，其核心实现还是BufferQueue。而BufferQueue是一个生产者消费者模型又是GraphicBuffer管理者，它和显示系统以及Camera流媒体紧密关系着。

所以要了解显示系统，绕不开BufferQueue，要了解BufferQueue 就要先了解生产者消费者模型。下面就从生产者消费者模型开始，深入浅出的讲解一下BufferQueue。

生产者消费者模型基本原理

在生产者消费者模型中，存在生产者和消费者两种角色，它们通过内存缓冲区进行通信，生产者生产消费者需要的数据，消费者获取生产者生产的数据进行消费。

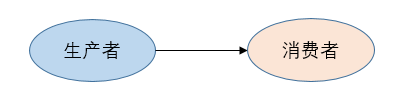

如果没有生产者消费者模型，那么生产者和消费者是直接调用关系，生产速度的和消费速度相互拖累，必须在消费完成之后才能进行下一次生产，如下图：

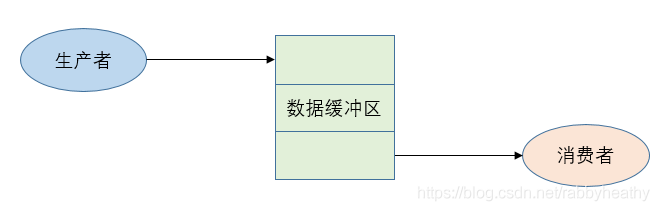

有了生产者和消费者模型之后，生产者生产的数据存到缓冲队列，消费者从队列中取数据去消费，互不影响，互不拖累，耦合性低。如下图

生产者消费者模型的组成

总结起来生产者消费者模型由一个场所，和两个角色组成：

一个场所：数据缓冲区，实现内存共享和轮转。

两个角色： 生产者(生产线程)生产数据，消费者(消费线程)消费数据。也可以是进程间使用。

生产者和消费着之间又需要遵循三种关系和四个基本的原则：

三个关系：生产者和生产者互斥关系，消费者和消费者互斥关系，生产者和消费者互斥同步关系。

四个原则：生产者生产的时候消费者不能消费，消费者消费的时候生产者不能生产，缓冲区空时消费者不能消费，缓冲区满时生产者不能生产。

以上就可以很清晰，简单明了的解释了生产者消费者模型。那么BufferQueue是什么，怎么应用生产者-消费者模型思想的，下面详细说明。

二、BufferQueue&GraphicBuffer基本原理

BufferQueue的生产消费框架

BufferQueue的核心逻辑是生产者消费者逻辑，在BufferQueue这个生产者消费者框架中， BufferQueuecore可以理解为数据缓冲区的管理者，代码逻辑在BufferQueue.cpp和BufferQueuecore.cpp中。它的原始消费者是BufferQueueConsumer，它的原始生产者是BufferQueueProducer。

那么BufferQueue.cpp 和BufferQueuecore.cpp是什么样的关系呢，可以理解为BufferQueue 是创建者，BufferQueueCore是由BufferQueue调用createBufferQueue创建的。

总的来讲 BufferQueue.cpp 主要定义了createBufferQueue接口和ProxyConsumerListener的onFrameAvailable等通知接口。

使用的时候，封装的消费者调用createBufferQueue创建BufferQueueCore，然后根据创建好的BufferQueueCore，去创建原始生产者消费者BufferQueueConsumer和BufferQueueProducer。

而消费者BufferQueueConsumer在调用connect的时候把ConsumerListener相关的回调接口注册进BufferQueue供ProxyConsumerListener回调使用。

生产者BufferQueueProducer也有一个connect接口，生产者的connect接口会注册IProducerListener到BufferQueuecore中，在消费者使用完GraphicBuffer释放的时候通过这个Listener通知生产者。

同时这个IProducerListener会注册Binder死亡通知函数，在死亡的时候回调BufferQueueProducer的binderDied，取消链接。

至此由BufferQueue BufferQueuecore，BufferQueueConsumer， BufferQueueProducer，组成的核心的生产者消费者模型就建立起来了。

这里说的是封装的消费者去创建BufferQueuecore有两点需要解释一下:

一个是消费者的封装关系，这个后面会详细说明。

另外一个就是为什么是消费者创建BufferQueuecore 而不是生产者去创建呢。

其实也是可以放到生产者中创建的，但是主要由于两点原因，正常会放在消费者中去创建：

1.出于消费者准备好消费了在去生产的思想考虑。

2.以消费者端作为核心端去管理，在消费者端创建方便统一管理。

BufferQueueCore概述

从BufferQueue的生产消费框架建立过程看，BufferQueueCore是核心缓冲区管理者，是由BufferQueue创建的，那么BufferQueueCore具体管理哪些事呢。

代码上看主要包含了下面这些关键参数。

可以大概划分一下：

slots相关，用于关联数据核心GraphicBuffer。(包括mSlots mQueue mFreeSlots mfreeBuffers mUnusedSlots,mActiveBuffers )，

listener相关，用于通知和回调(包括mConsumerListener mLinkedToDeath mConnectedProducerListener)，

Buffercount相关，用于定BufferQuue中的Buffer数量。(包括mMaxBufferCount mMaxAcquiredBufferCount mMaxDequeuedBufferCount)，和一些设置项(包括 mConsumerName mDefaultWidth mDefaultHeight mDefaultBufferFormat mDefaultBufferDataSpace)设置相关主要是name 宽高信息，format信息，dataspace信息
