本文将讲解一个数字电子技术的经典题目：设计一个111序列检查电路。在这个电路当中有一个串行输入口X和一个输出口Z。要求电路在连续三个时钟周期上升边沿检测到输入信号X都为1的时候，输出Z就是1，只要不满足这种情况，输出Z均为0。

画出状态转换图

解决这种问题，首先要画出状态转换图。

画出原始状态转换图

先要确定电路应该包含的状态个数。根据题目要求写出输入的序列，然后依据输入和输出之间的关系，就可以写出输出序列。即：

CP时钟	0	1	2	3	4
X输入序列	0	1	1	1	0
Z输出序列	0	0	0	1	0
$S_i$ 状态	$S_0$	$S_1$	$S_2$	$S_3$	$S_0$

可以确定出电路共计有4个状态。 $S_0$ 就是电路的初始状态， $S_1$ 说明电路在上一个时钟检测到的是0，而这个时钟检测到了一个1， $S_2$ 说明电路已经连续检测到两个1， $S_3$ 说明电路已经连续检测到三个1。可以看出这4种状态，包括了所有需要记忆的信息，可以完整描述这个电路的逻辑过程。

然后需要确定状态之间的转换以及输出。

当电路处于初始状态 $S_0$ 时，如果输入 $X_1$ 为0，那么电路应该仍然保持在初始状态 $S_0$ 。如果输入 $X_1$ 为1，那么就会进入下一个状态 $S_1$ ，这有可能是要检测到的序列。
当电路处于状态 $S_1$ 时，如果输入 $X_2$ 为0，那么返回初始状态 $S_0$ ，这不是要检测到的序列。如果输入 $X_2$ 为1，那么就会进入下一个状态 $S_2$ ，这有可能是要检测到的序列。
当电路处于状态 $S_2$ 时，如果输入 $X_3$ 为0，那么返回初始状态 $S_0$ ，这不是要检测到的序列，并且输出Z为0。如果输入 $X_3$ 为1，这就是要检测到的序列，此时检测已经结束，返回到初始状态 $S_0$ ，并且输出Z为1。

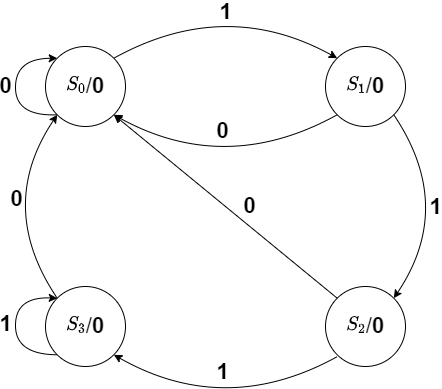

整个电路的逻辑过程就是如上所示。那么就可以画出原始状态转换图了。

利用原始状态转换图就可以得到状态转换表。

输入X→ 状态S↓	0	1	Z
$S_0$	$S_0$	$S_1$	0
$S_1$	$S_0$	$S_2$	0
$S_2$	$S_0$	$S_3$	0
$S_3$	$S_0$	$S_3$	1

需要注意到的是当处于状态二 $S_2$ 时，如果输入为1，则此时的输出仍保持为0，而不是1，只有当下一个时钟周期CP上升沿到来时，会进入下一个状态三 $S_3$ ，输出才为1。另外，当处于状态三 $S_3$ 时，如果输入为0，此时的输出仍保持为1，而不是0。只有当下一个时钟周期CP上升沿到来时，会进入初始状态 $S_0$ ，输出才为0。

状态化简

在标准的步骤中，还需要进行状态的化简。刚开始得到的状态转换表中，可能会包含了多余的状态，所以就需要进行化简。在上面状态转换表的基础上将等价的状态进行合并，这样就可以得到简化的状态转换表或者转换图。

所谓等价状态，就是说明这两个状态，如果有相同的输入，那么就会有相同的输出，并且会转换到相同的状态。所以他们就是重复的两个状态，是可以进行合并的。

可以通过观察法来找到关系。可见上图和上表中不存在等价的状态，所以没有办法进行状态化简。

触发器的选用

在本例中我们选用沿上升沿触发的JK触发器。因为状态一共有4个，所以至少需要使用2个触发器。

要为状态分配编码，即 $S=Q_{1}Q_{0}$ ，把第1个触发器的输出 $Q_{0}$ 当做低位，把第2个触发器的输出 $Q_{1}$ 当做高位。这里选取 $S_0=\mathbf{00}$ ， $S_1=\mathbf{01}$ ， $S_2=\mathbf{10}$ ， $S_3=\mathbf{11}$ 。然后根据分配的结果就可以重新写出状态转换表。

输入X→ 状态S↓	0	1	Z
00	00	01	0
01	00	02	0
02	00	03	0
03	00	03	1

写出三个向量方程

写出状态方程和输出方程

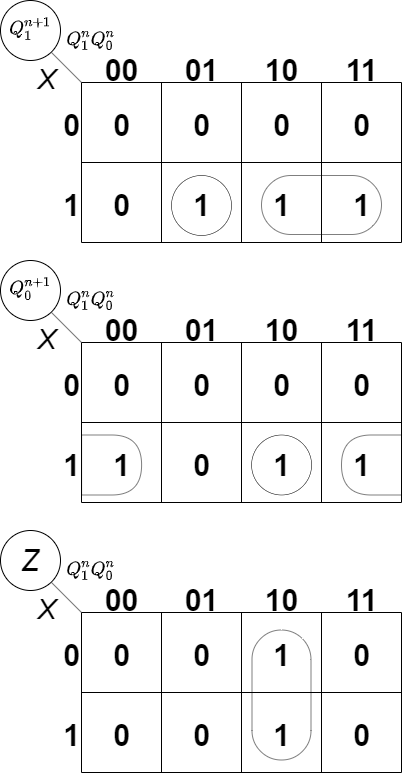

根据状态转换表，就可以画出次态卡诺图。

需要注意到的是在进行化简次态卡诺图的时候，不需要做出覆盖面最大的圈，而是要做出能够满足 $X\overline{Q_{0}^{n}}Q_{1}^{n}$ 的圈，也就是说保留 $X\overline{Q_{0}^{n}}Q_{1}^{n}$ 这一项，不要化简为 $XQ_{1}^{n}$ 。这是因为，根据JK触发器的输入输出特性方程： $Q^{n}=J\overline{Q^{n}}+\overline{K}Q^{n}$ ，其中含有项 $\overline{Q_{1}^{n}}$ 和 $\overline{Q^{n}}$ ，所以这样保留，可以方便比较。然后根据卡诺图就可以列出状态方程和输出方程：

$\begin{cases}Q_{1}^{n+1}=XQ_{0}^{n}\overline{Q_{1}^{n}}+XQ_{1}^{n}\\Q_{0}^{n+1}=X\overline{Q_{0}^{n}}+XQ_{1}^{n}Q_{0}^{n}\\Z=Q_{1}^{n}Q_{0}^{n}\end{cases}$

写出驱动方程

给每一个触发器分配输入。将每个状态方程分别与JK触发器特性方程进行比较，就可以得到两个触发方程：

$\begin{aligned}J_{1}=XQ_{0}^{n},K_{1}=\overline{X}\\J_{0}=X,K_{0}=\overline{XQ_{1}^{n}}\end{aligned}$

画出逻辑电路图

可以根据驱动方程和输出方程画出逻辑电路图如下：

检查电路的自启动能力

根据标准的步骤，最后一步还需要检查电路的自启动能力，由于电路并没有多余的状态，所以肯定是能自动启动的。
