本文针对在蜂鸟E203v2学习过程中自定义代码在vcs+Verdi仿真中关键步骤做阐述
推荐仿真工具为vcs+Verdi，由于iverilog在仿真信息输出过程中不完备，因此不推荐！
本文的编译环境为Ubuntu18.04（其他linux操作系统亦可），仿真编译环境为Centos7

1. 安装芯来工具链

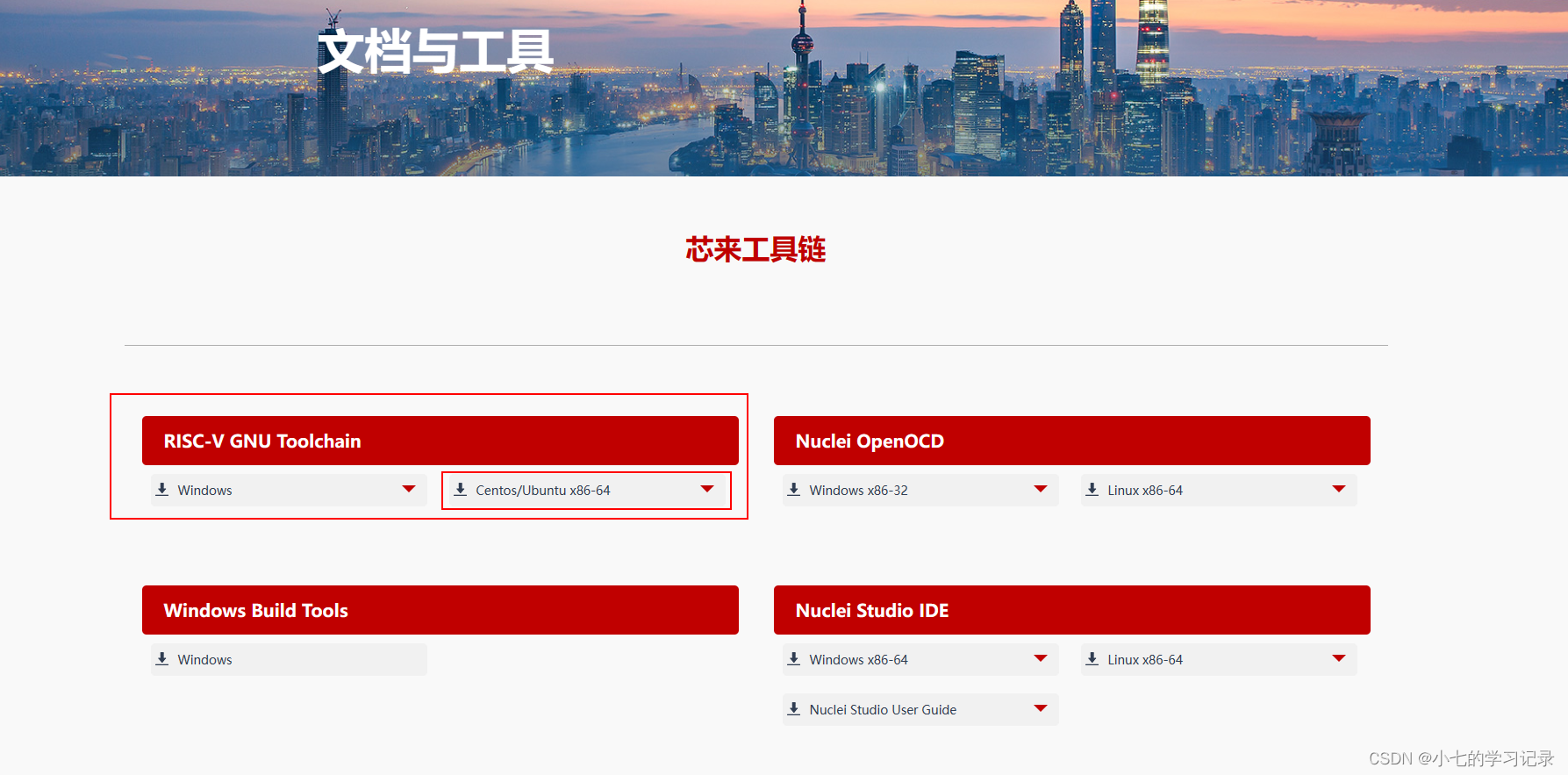

在芯来官方网站中下载GNU Toolchain，并解压到固定位置（位置路径不可含有中文），如图所示：

2.安装Hbird_sdk

• 在芯来官方sdk仓储中，下载完整sdk工程。

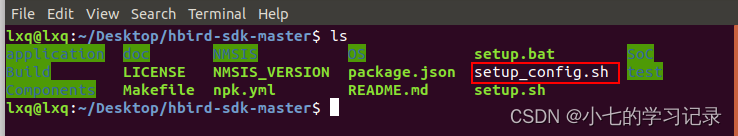

• 在sdk根目录下新建文件setup_config.sh，并输入GNU Toolchain的根目录。

touch setup_config.sh
echo "NUCLEI_TOOL_ROOT=/home/lxq/Desktop/nuclei_riscv_newlibc_prebuilt_linux64_2022.12" | cat >> setup_config.sh

• 每次打开命令行编译前须运行setup.sh或在/etc/profile文件中添加启动执行命令，如下所示：

# source setup.sh # 单次执行
su root
echo "source /home/lxq/Desktop/hbird-sdk-master/setup.sh" | cat >> /etc/profile
# 重启即可正常工作
# source /etc/profile # 立即执行

3. 编译项目

本例程使用sdk中/application/baremetal/helloworld例程演示：

# 使用ilm模式将指令加载到itcm中
make dasm CORE=e203 DOWNLOAD=ilm

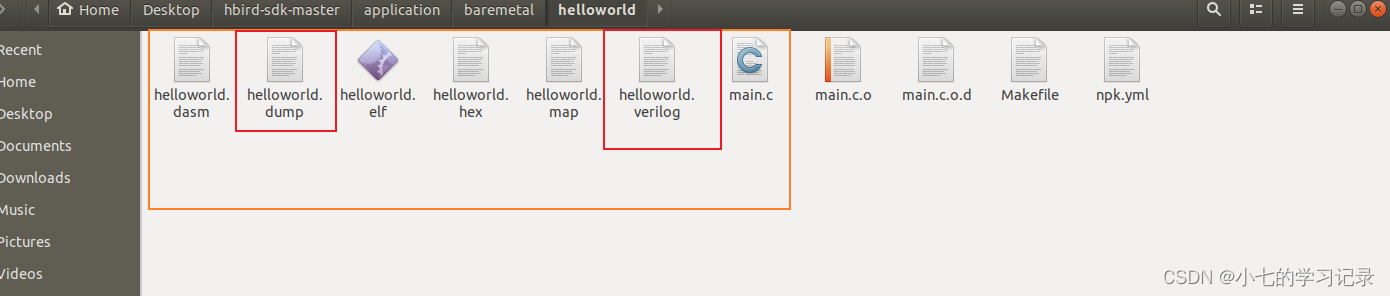

编译结束后可在目录下看到如下几个文件：

helloworld.dump为反汇编文件
helloworld.verilog为tb_top.v读入的指令格式文件

4. 确定程序结束运行地址

使用文本查看软件打开刚刚生成的helloworld.dump

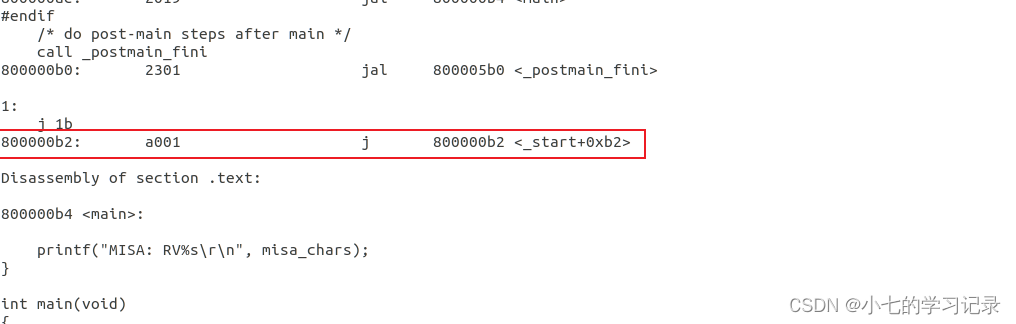

找到如下所示语句：

可以看到，该语句为main函数执行结束后死循环位置，记录下该指令地址0x800000b2

5. 复制文件

将生成的helloworld.verilog复制到e203_hbirdv2-master/riscv-tools/riscv-tests/isa/generated目录下

6. 修改tb_top.v

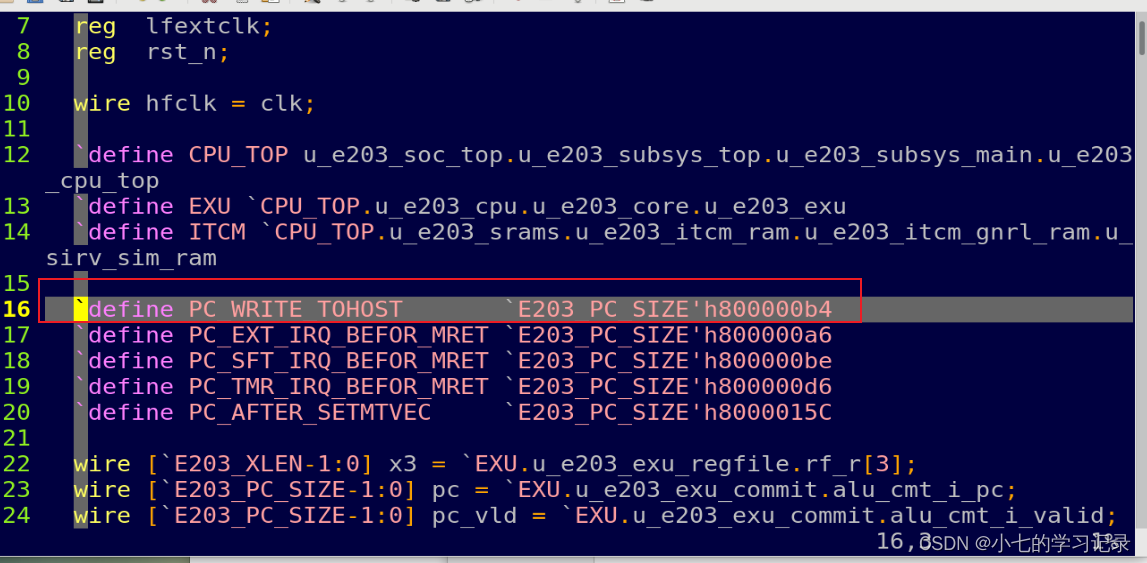

修改该文件第16行为刚刚记录的死循环指令地址，如图所示（地址为0x800000b2，我使用的是另一个程序因此地址为0x800000b4）

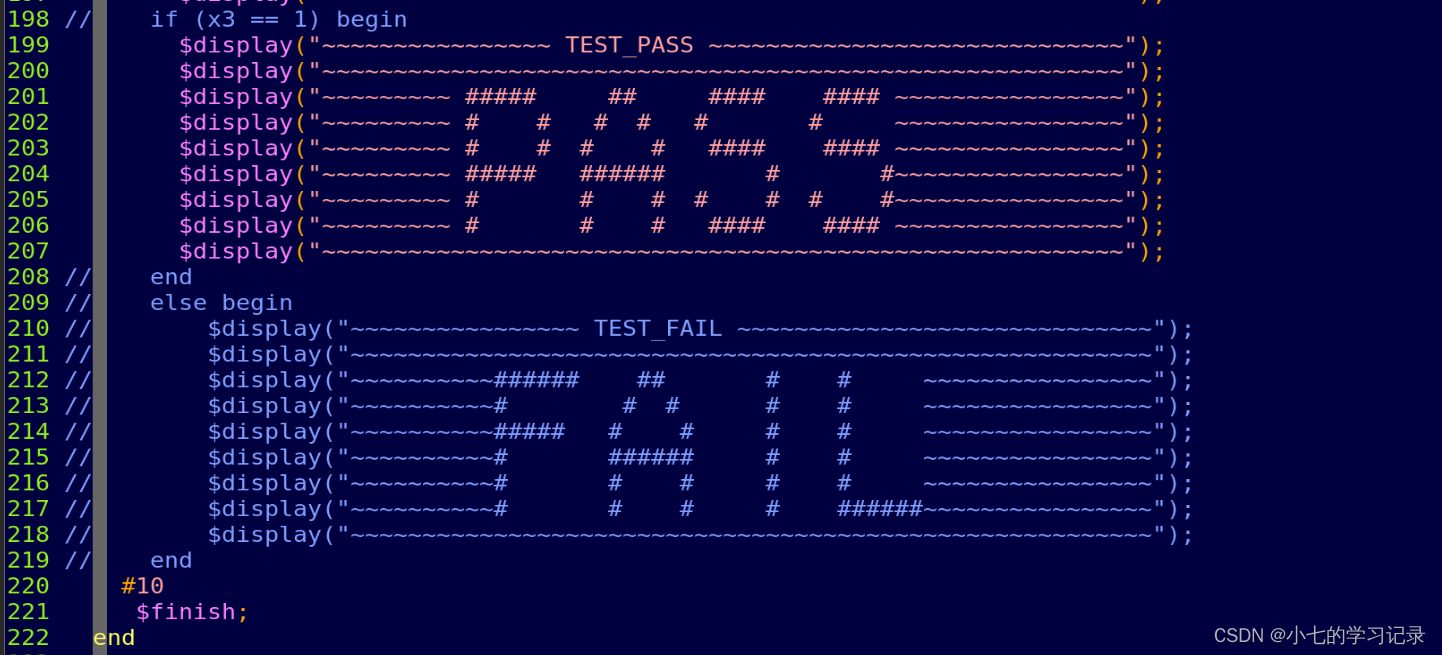

注释掉如下语句（否则会出现无意义的FAIL）

7. 运行仿真即可

编译过程可看到命令行中程序打印的串口信息！
