mobilenet系列论文解读：从v1-v3

一文看遍mobilenet，毫无疑问，移动端的轻量级网络中mobienet肯定是首当其冲，从v1-v3，有着相当的提升和改进，但究其核心，最主要的还是引入了深度可分离卷积的计算，确实很有代表性，不过在v3中引入了NAS，这就比较玄学了，v3我没有直接复现过，只玩过基于它实现的目标检测网络，v3的yolov3我记得可以在voc上做到74%左右，效果挺好的，v1和v2的目标检测网络，比如mobilenet-ssd、mobilenet-yolo在部署的时候的确相当轻量化，尤其是当年mobilenetv1-ssd结合tensorflow的object-detection api来做，可以同时完成模型缩放和量化，模型大小只有几M，非常轻量化，本文详细解读mobilenetv1-v3的技术要点和变化，但不按照论文的结构和格式来叙述。

code：本文不提供code，详见各个框架的backbone

1、mobilenet-v1

    paper：https://arxiv.org/pdf/1704.04861.pdf

    v1中创新式的提出了构建mobilenet的核心层，称之为深度可分离卷积（depthwise  separable filters），为整个mobilenet系列奠定了基础。

    depthwise  separable convolutionds是分解卷积的一种形式，可以将其拆解为深度卷积和点卷积（1*1卷积），如下图所示：

    如上图所示，图a代表着Dk*Dk*M的conv layer，我们将其拆分为图b和图c两个卷积，这样得到的输出维度是一致的，但计算量和模型大小却明显得到减少，具体原理如下：

    一个标准的卷积输入Batch*Df*Df*M的特征图，其中Df是输入特征图的宽度和高度，M是输入通道，假定输出特征图为Batch*Df*Df*N，N为输出通道。那么，对于标准卷积的计算量为：

                                                          Batch*Df*Df*M*N*Dk*Dk

    怎么理解标准卷积计算量？简单说一下，可以理解为Df*Df的特征图与Dk*Dk的卷积进行计算，计算量为Df*Df*Dk*Dk，输入特征图有M个通道，对应卷积核也有M个输入通道，则由M个Df*Df的特征图与Dk*Dk卷积进行计算，则此时计算量为Df*Df*Dk*Dk*M，最后，有N个输出通道，则再将上一步的计算重复N次，最终计算量就变成了Df*Df*M*N*Dk*Dk。

    拆分后，depthwise conv的计算量为：Batch*Df*Df*Dk*Dk*M，这里要注意一下，拆分后，卷积相乘时维度是对不上的，因此其实depthwish卷积是对每个输入通道单独使用1个卷积核来处理，并且结果不累加（常规卷积会累加输入通道的结果变成一个通道输出），那么此时输出特征维度依旧为batch*Df*Df*M。

    进一步的，中间输出特征图再与点卷积相乘，此时的计算量为batch*Df*Df*M*N，输出特征维度为batch*Dk*Dk*N。

   此时，计算量对比如下：

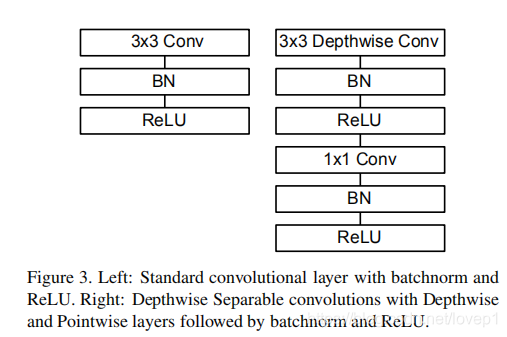

    上面为mobilenet v1提出来的depthwise separable 卷积，下面是mobilenet v1的网络结构（注意：深度卷积只是起到了常规卷积的作用，但并不是直接替换常规卷积就能够跟常规卷积一样的效果，同样需要依赖于特定的网络结构，举例：darknet53如果你直接替换为depthwise separable darknet53，网络是不会收敛的！！！！）
