https://www.falstad.com/circuit/circuitjs.html

这是一个电路模拟网站，把下面的sr.json 保存，再点开这个网站，打开这个json文件就可以进行模拟

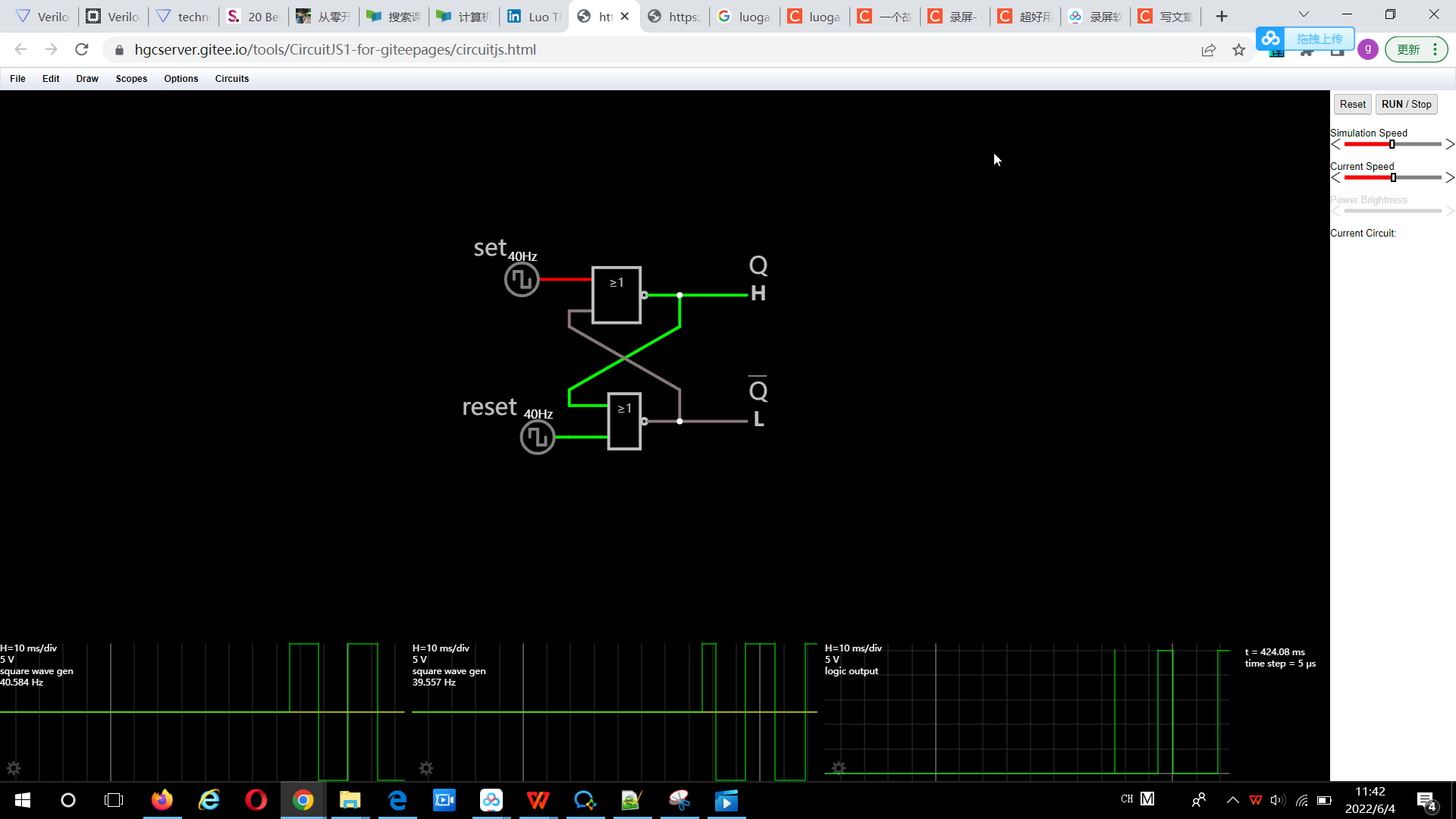

在这里插入图片描述

sr.json

$ 1 0.000005 1.500424758475255 50 5 50
w 368 160 368 192 0
w 368 192 256 256 0
w 368 288 368 256 0
w 256 192 368 256 0
w 256 192 256 176 0
w 256 256 256 272 0
M 368 160 448 160 0 2.5
M 368 288 448 288 0 2.5





x 159 120 192 123 4 24 set
x 438 138 457 141 4 24 Q
x 147 281 203 284 4 24 reset
x 438 266 457 269 6 24 Q
153 272 160 336 160 0 2 0 5
w 256 144 272 144 0
w 256 176 272 176 0
w 336 160 368 160 0
153 288 288 336 288 0 2 5 5
w 256 272 288 272 0
w 256 304 288 304 0
w 336 288 368 288 0
R 256 144 208 144 0 2 40 5 0 0 0.5
R 256 304 224 304 0 2 40 5 0 1.5707963267948966 0.5
o 20 64 0 4747 5 0.00009765625 0 2 20 3
o 21 64 0 4747 5 0.00009765625 1 2 21 3
o 6 64 0 4747 5 0.1 2 1
