前言：网上相关的安装教程已经有了很多，若是单纯的安装并无难度，但对于致力于搭建整洁易用的开发环境的笔者，一定是会对安装过程进行一些个人化的定制，今天就来讲讲我是如何配置我的Vivado开发环境的。

1. 我为什么选择Ubuntu而不是Windows或是其他的Linux发行版

主要有以下三个方面：

1. Xilinx家的软件在Linux下渲染/缩放优化更好。

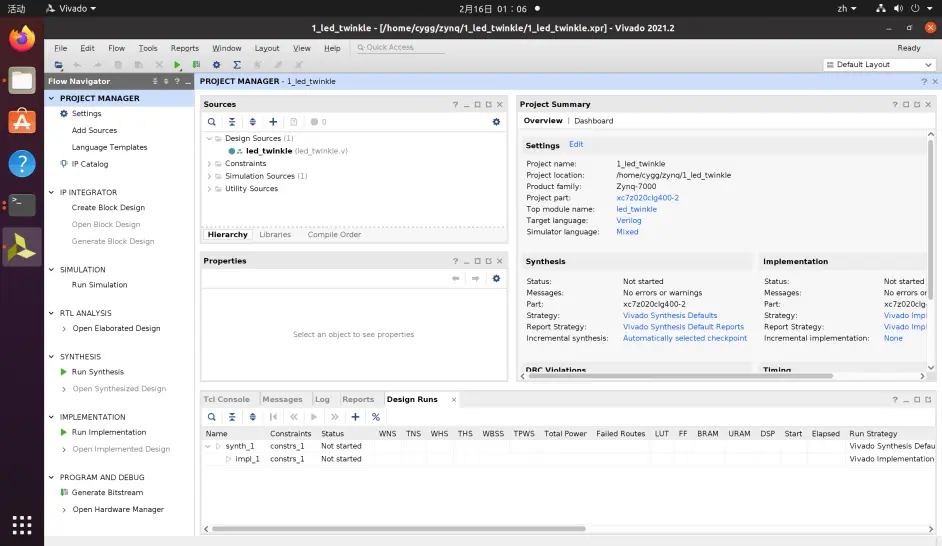

是的你没有听错，对于Xilinx家的软件，我在一向以缩放优化差而闻名的Linux桌面上获得了比Windows更好的缩放效果。Windows上软件的字体十分丑陋，需要经过复杂的配置才能获得养眼一些的界面。而Linux下的软件UI更加清晰，字体更加锐利，可以说达到了开箱即用的程度。当然如果追求诸如代码高亮、格式化等更多功能，也可以将默认编辑器修改为VSCode。

2. 有网友测试，Windows下的综合速度要显著慢于Linux。

不过对于初学者来说小工程其实相差时间并不多，但后期学习过程中必然会接触到相对大型些的工程，不同系统之间效率上的差距也就会体现出来。

专栏居然加不了超链，测试结果参考https://www.amobbs.com/thread-5749954-1-1.html

3. Ubuntu很好地做到了“开箱即用”这一特点

我们有很多可选的Linux发行版，我也尝试过Arch Linux、Manjaro、Debian等发行版，但最终选择了Ubuntu，无他，Ubuntu需要配置的最少，很少需要在系统优化层面再去多加设置。

2. 于Ubuntu 20.04.3 LTS安装Vivado2021.2出现安装过程卡在generating installed device list一步的解决方法

Xilinx官方下载好需要的版本(Windows/Linux是同一个安装包，Vivado及家族中其他软件是用Java开发的跨平台软件)，解压后cd进入文件夹，会有xsetup.sh。运行sudo ./xsetup进行安装，步骤与Windows差不多。用sudo的原因在于，用于FPGA下载调试的cable驱动安装需要用到这个权限。

在安装过程中我遇到了小标题中的问题。我是因为缺少了ncurses，安装完后轻松解决：

sudo apt install libncurses5

安装完ncurses库后重新开始安装程序，顺利安装。

如果失败的小伙伴可以参考下这篇博文，提供了其他的解决方案：https://blog.csdn.net/weixin_48041198/article/details/107869204

3. 一个更加方便优美的软件启动方法

Vivado的程序默认安装在在/tools/Xilinx/Vivado/2021.2/bin/vivado，但是每次打开vivado都需要cd半天十分麻烦，所以我们可以直接source一下它：

source /tools/Xilinx/Vivado/2021.2/.settings64-Vivado.sh

这里的source类似于Windows中的加入环境变量，只有环境变量中的命令才能在终端中使用。同样的，我们可以把其他软件一并source了，按顺序执行以下命令：

cd 					#切换到用户目录下
sudo gedit .bashrc	#终端在每次启动时会加载配置文件中的内容
source ~/.bashrc 	#使修改立刻生效

在.bashrc末尾追加如下内容：

source /tools/Xilinx/Model_Composer/2021.2/settings64.sh
source /tools/Xilinx/Vitis/2021.2/settings64.sh
source /tools/Xilinx/Vitis_HLS/2021.2/settings64.sh
source /tools/Xilinx/Vivado/2021.2/settings64.sh

之后在工程目录下打开终端，输入对应的软件名称即可启动相应的软件了

4. 安装Cable Drivers

细心的同学会发现，安装过程中有一条提示：在Linux中安装Vivado时Cable Drivers并不会被安装，需要我们手动去安装驱动。根据安装程序提供的手册UG973即可安装。

给英文不好的同学解释一下：只需在终端中用管理员权限执行命令：

${vivado_install_dir}/data/xicom/cable_drivers/lin64/install_script/install_drivers/install_drivers

要将其中的{vivado_install_dir}替换为你的Vivado安装位置，比如我安装在/tools/Xilinx/Vivado/2021.2，就用它来替换花括号的内容，最后执行的命令如下：

$/tools/Xilinx/Vivado/2021.2/data/xicom/cable_drivers/lin64/install_script/install_drivers/install_drivers

注意不要将 $ 也复制到终端里，它只表示一条命令的开始

提示成功安装就可以愉快使用了。

5. 把Vivado默认的文本编辑器换成VSCode

本来不是很想写这一段，因为我最后换回了自带的编辑器。自带的编辑器在开发中更加流畅，且并不缺少代码高亮、格式化等功能，使用VSCode作为编辑器每次打开文件都要跳出当前界面，有些割裂。配置方法可以参考https://www.bilibili.com/read/cv11751032，把VSCode可执行文件的路径改为“code”四个字母即可
