电压源与电流源的等效变换

一、 实验目的

1、掌握电源外特性的测试方法

2、验证电压源与电流源等效变换的条件

二、实验器材

直流稳压电源、直流恒流源、电阻、可调电阻箱、直流电流表、直流电压表、万用表

三、实验原理

1、一个直流稳压电源在一定的电流范围内，具有很小的内电阻。故在实用中，常将它视为理想电压源，即其输出电压不随负载电流而变。其外特性曲线，即伏安特性曲线是一条平行于I轴的直线。

2、一个理想的电流源，其输出电流不随负载电阻而变，其外特性曲线，即伏安特性曲线是一条平行于U轴的直线。

3、一个实际的电源，就其外特性而言，其端电压（或输出电流）不可能不随负载而变，因它具有一定的内阻值。实验中，用一个电阻与电压源串联（与电流源并联）来模拟一个实际的电源。

4、一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。若视为电压源，可以用一个理想电压源与一个电阻串联的组合来表示；若视为电流源，则可以用一个理想电流源与一个电阻相并联的组合来表示。如果这两种电源能向同样大小的负载提供同样大小的电流和电压，则称这两个电源是等效的，即具有同样的外特性。

5、一个电压源与一个电流源等效变换的条件为：

内阻不变，串、并联互换；电流IS和电动势US之间关系，根据欧姆定律确定。

四、实验内容和步骤

1、测定理想电压源和实际电压源的外特性

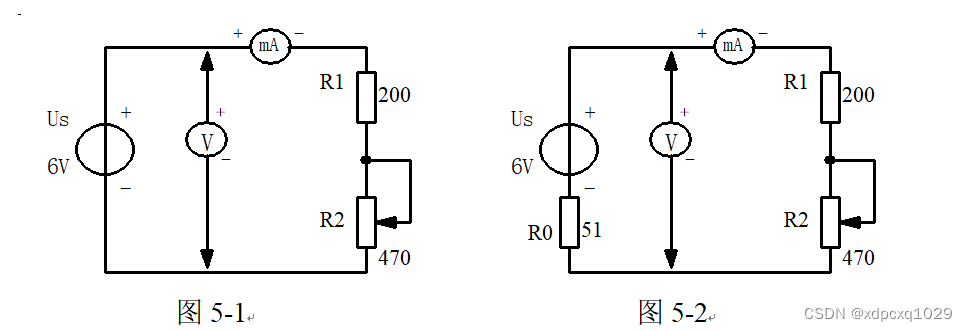

（1）、按图5-1接线。调节电位器由大到小变化，将U、I的读数填入表5-1。

表5-1

U（V）
I（mA）

2）、按图5-2连接电路。调节电位器令其阻值由小到大变化，记录电压表、电流表的读数。将数据填入表5-2

2、测定电流源的外特性

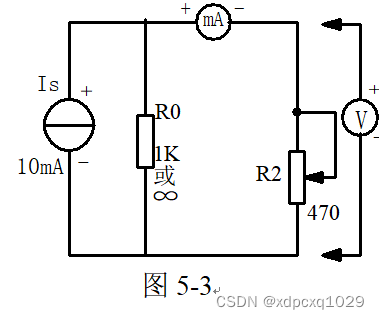

按图5-3连接电路。调节直流恒流源输出电流10mA令内阻分别为1K和无穷大（即接入和断开），调节电位器，测出这两种情况下的电压表和电流表读数。自拟数据表格，记录实验数据。

测定电源等效变换的条件

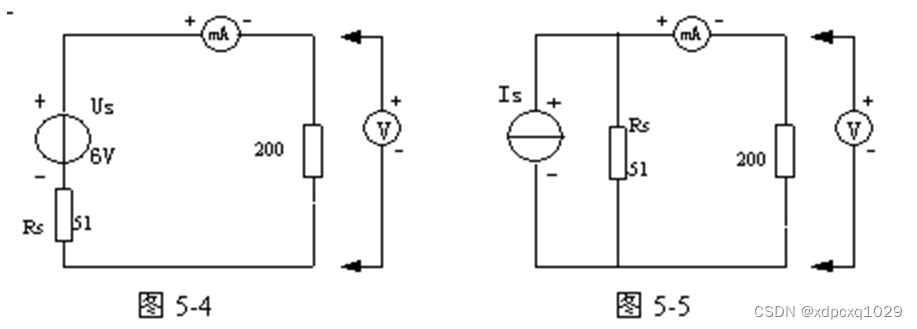

先按图5-4连接电路，记录电压表和电流表的读数。然后按图5-5接线，调节恒流源的大小，使电压表和电流表的读数与图4时的数值相等，记录电激流的值，验证等效变换条件的正确性

五、实验注意事项

1、在测电压源外特性时，不要忘记测空载时的电压值， 测电流源外特性时，不要忘记测短路时的电流值，注意恒流源负载电压不要超过20伏，负载不要开路。

2、换接线路时，必须关闭电源开关。

3、直流仪表的接入应注意极性与量程。
