总结-空洞卷积(Dilated/Atrous Convolution)、gridding问题以及解决方案、训练技巧BN和PReLU、CReLU

这里有个可视化、直观的图：https://github.com/vdumoulin/conv_arithmetic

https://zhuanlan.zhihu.com/p/50369448

https://www.zhihu.com/question/54149221/answer/192025860

https://www.zhihu.com/question/54149221/answer/323880412

https://blog.csdn.net/qq_21997625/article/details/87080576

deconved：https://www.zhihu.com/question/43609045/answer/132235276

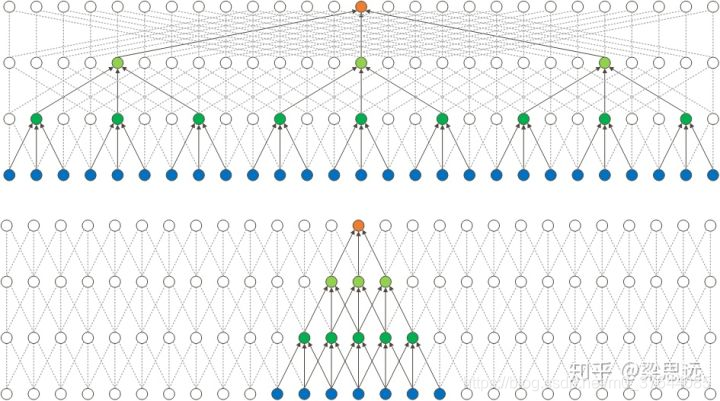

图来自：如何理解空洞卷积（dilated convolution）？ - 梁思远的回答 - 知乎 https://www.zhihu.com/question/54149221/answer/547315413



增大感受野：可以设置普通卷积的stride>1，但是stride大于1就会导致downsampling，卷积后图像尺寸减小、分辨率降低。

Dilated convolutional layer (also called as atrous convolution in DeepLab) allows for exponential increase in field of view without decrease of spatial dimensions.

注意：解决办法大概就是：使得卷积前后的每组结果能进行相互交错，相互依赖，解决空洞卷积局部信息丢失问题。或者捕获多尺度信息、获得局部信息依赖，以此解决局部信息不一致的问题。

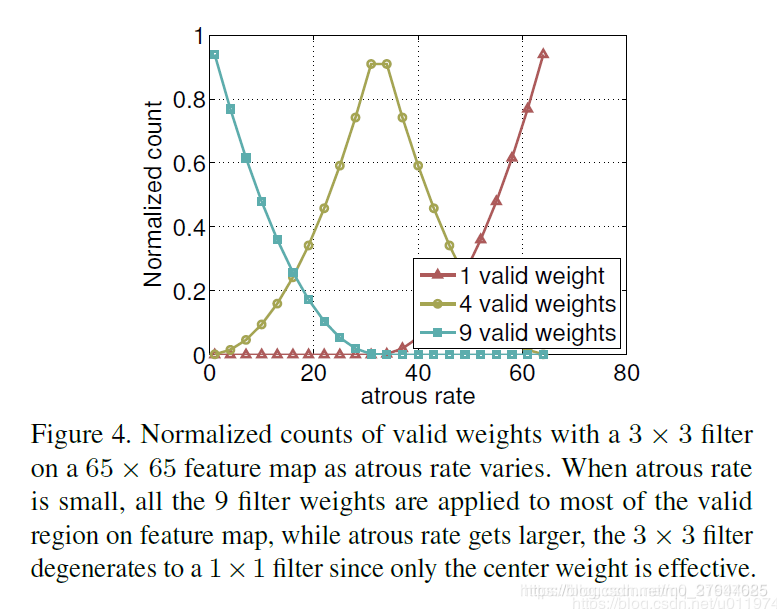

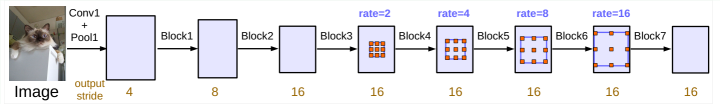

在Deeplab_v3中对dilation rate的使用提出一个思考，当dilation rate过大时，由于图像的边缘效应导致long range information并没有被学习到。 * 个人思考：在网络的底层，不适合使用较大的dilation rate（貌似很多都是用标准卷积），因为底层网络层更多包含底维信息，如果引入大的dilation rate，会导致部分细节的底层信息被忽略掉。

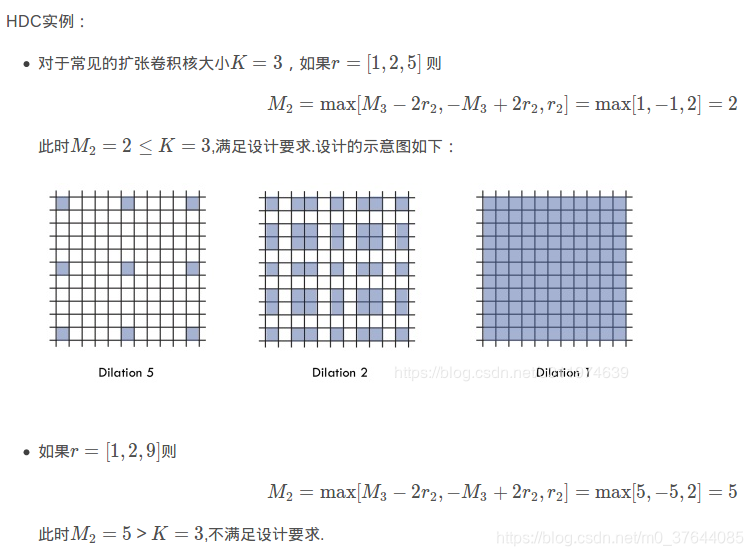

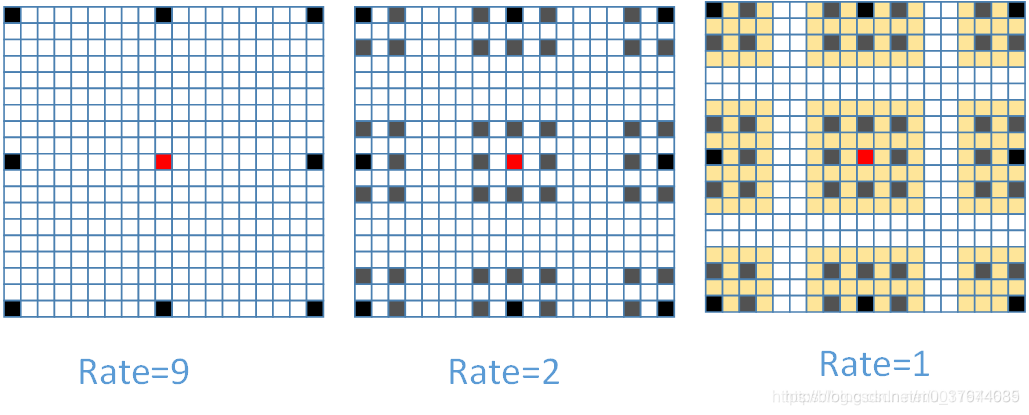

1.例如[1, 2, 5, 1, 2, 5]这样的循环结构；dilated rate[1, 2, 5] with 3*3 kernel；

2.太繁琐，部分看不懂；

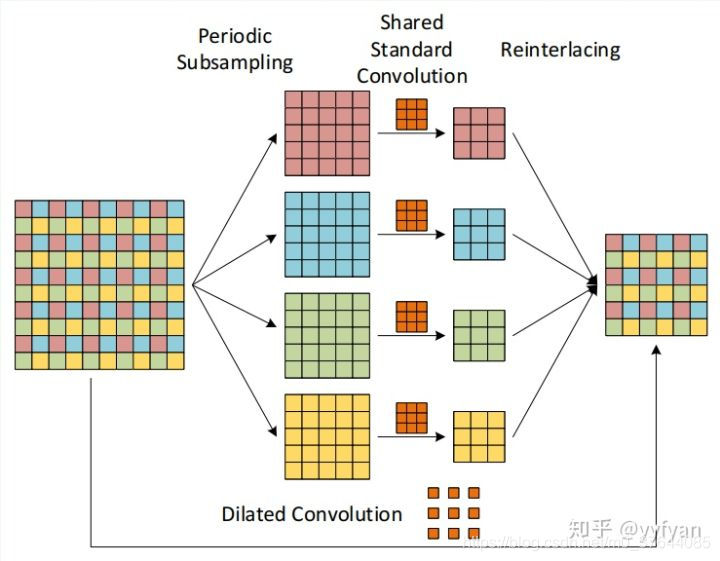

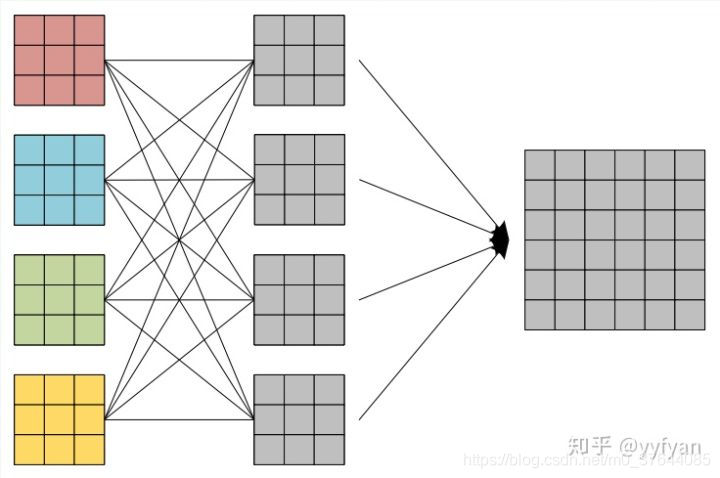

3.在最后生成的4组卷积结果之后，经过一层组交错层；第二种方法为在空洞卷积之前进行局部信息依赖，即增加一层分离卷积操作；

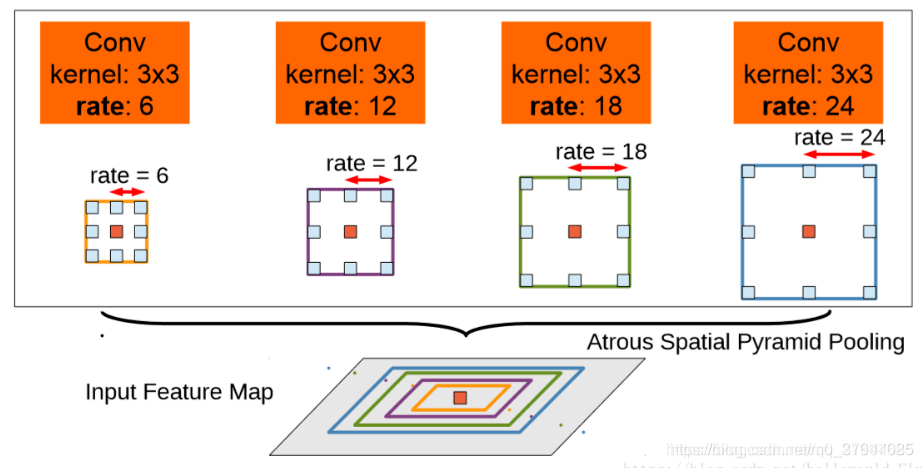

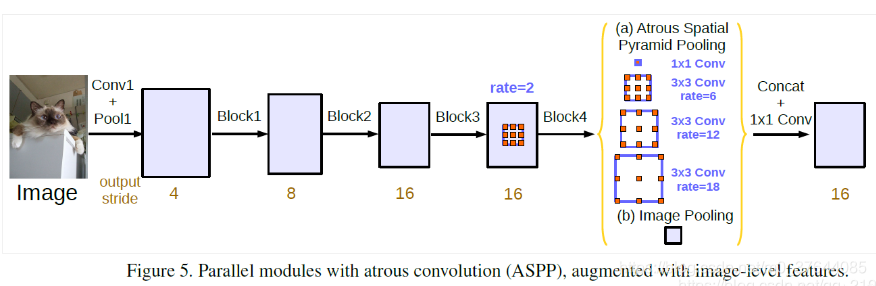

4.增加图像级特征，使用全局池化获取图像全局信息，没有仔细说明，需要补充学习；

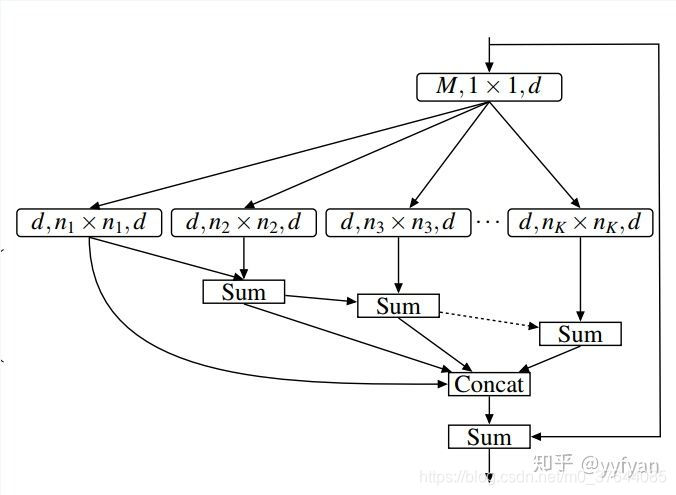

5.ESPNet利用分解卷积的思想，先用1*1卷积将通道数降低减少计算量，后面再加上基于空洞卷积的金字塔模型，捕获多尺度信息。所有卷积后都使用BN和PReLU（PReLU(Parametric Rectified Linear Unit)。很多实时分割小网络都使用了PReLU；使用Adam训练，很多小网络使用这个；消融实验表明，在一维卷积之间加入BN+PReLU，精度会增加1.4%；

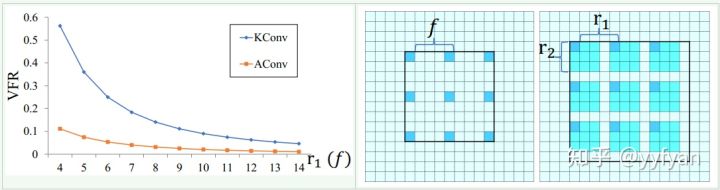

6.Kronecker convolution，参数量是不增加的，总体效果mIOU提升了1%左右。提出了一个TFA模块，利用树形分层结构进行多尺度与上下文信息整合。结构简单，但十分有效，精度提升4-5%。没有仔细说明，需要补充学习、

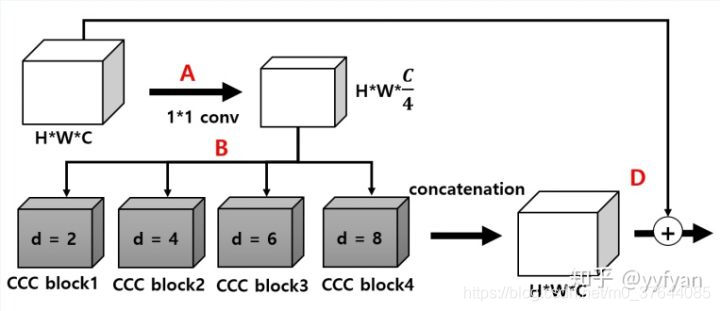

7.看不懂。

8.未细说。

;

目录

dilation conv

空洞卷积的作用

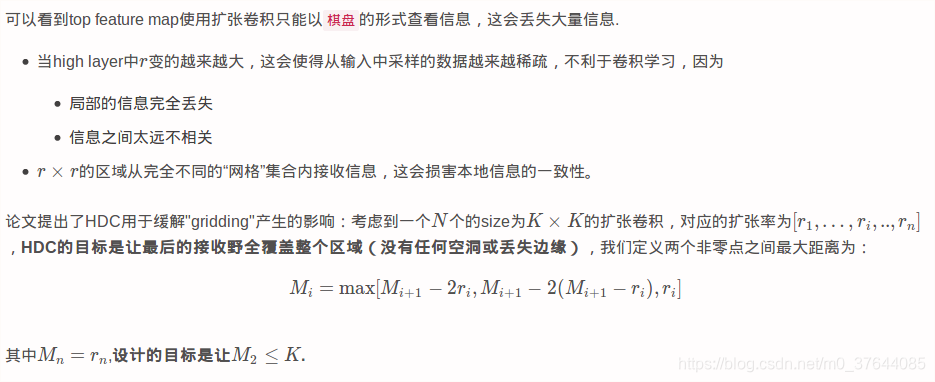

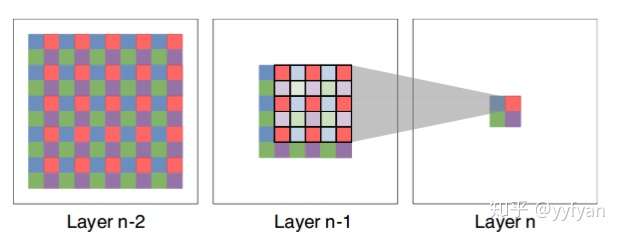

空洞卷积gridding问题

解决方案

1. Panqu Wang,Pengfei Chen, et al.Understanding Convolution for Semantic Segmentation.//WACV 2018

2. Fisher Yu, et al. Dilated Residual Networks. //CVPR 2017

3. Zhengyang Wang,et al.Smoothed Dilated Convolutions for Improved Dense Prediction.//KDD 2018.

4. Liang-Chieh Chen,et al.Rethinking Atrous Convolution for Semantic Image Segmentation//2017

5. Sachin Mehta,et al. ESPNet: Efficient Spatial Pyramid of DilatedConvolutions for Semantic Segmentation.//ECCV 2018

6. Tianyi Wu,et al.Tree-structured Kronecker Convolutional Networks for Semantic Segmentation.//AAAI2019

7. Hyojin Park,et al.Concentrated-Comprehensive Convolutionsfor lightweight semantic segmentation.//2018

8. Efficient Smoothing of Dilated Convolutions for Image Segmentation.//2019

---

dilation conv

首先空洞卷积的目的是为了在扩大感受野的同时，不降低图片分辨率和不引入额外参数及计算量（一般在CNN中扩大感受野都需要使用s>1的conv或者pooling，导致分辨率降低，不利于segmentation。而如果使用大卷积核来增加感受野，会引入额外的参数及计算量）。可以代替降采样(pooling或s2/conv)，标准卷积可以看做空洞卷积的特殊形式。

空洞卷积(Dilated/Atrous Convolution)，广泛应用于语义分割与目标检测等任务中

• 空洞卷积：在3*3卷积核中间填充0，有两种实现方式，第一，卷积核填充0，第二，输入等间隔采样。

而dilated conv不是在像素之间padding空白的像素，而是在已有的像素上，skip掉一些像素，或者输入不变，对conv的kernel参数中插一些0的weight，达到一次卷积看到的空间范围变大的目的。

空洞卷积的作用

• 扩大感受野：（不影响微调的，也就是改了之后之前的模型可以继续训练）
• 捕获多尺度上下文信息：空洞卷积有一个参数可以设置dilation rate，具体含义就是跳过或者same采样时在卷积核中填充dilation rate-1个0，因此，当设置不同dilation rate时，感受野就会不一样，也即获取了多尺度信息。多尺度信息在视觉任务中相当重要啊。

空洞卷积可以任意扩大感受野，且不需要引入额外参数，但如果把分辨率增加了，算法整体计算量肯定会增加。

空洞卷积实际卷积核大小：

 d为空洞卷积参数空洞率dilation rate；(d - 1) 的值则为塞入的空格数，假定原来的卷积核大小为 k，那么塞入了 (d - 1) 个空格后的卷积核大小 n 为：

因此输出feature map尺寸是

感受野从k*k变为[k+(r-1)*(k+1)]*[k+(r-1)*(k+1)]

same的话需要pad的像素点是（new_width-1）*S + k - W_ori

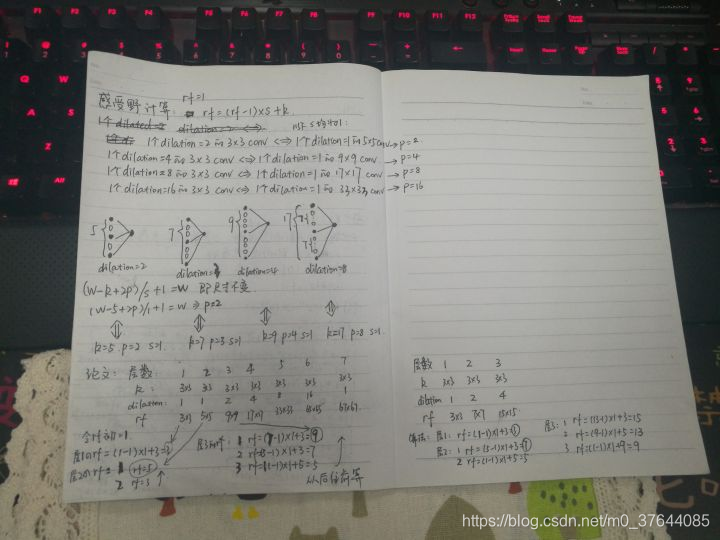

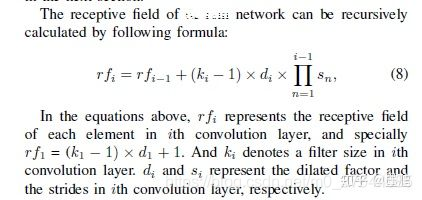

以三个r=2的3*3/s1空洞卷积为例计算感受野：

K=k+(k-1)(r-1)=3+2*1=5
R=1+4+4+4=13
