ImageJ图像滤波基础

ImageJ系列：安装与初步💎灰度图像处理

滤波

预设滤波器

ImageJ的Process菜单提供了诸多图像滤波器，其中大部分方法均可定制参数，但也提供了一些已经预设参数的处理方法。

• Smooth $3\times 3$平滑滤波，将每个像素替换为其$3\times 3$邻域的平均值。
• Sharpen $3\times 3$锐化滤波，将每个像素替换为3×3邻域的加权平均值
• Find Edges $3\times 3$Sobel边缘检测器。

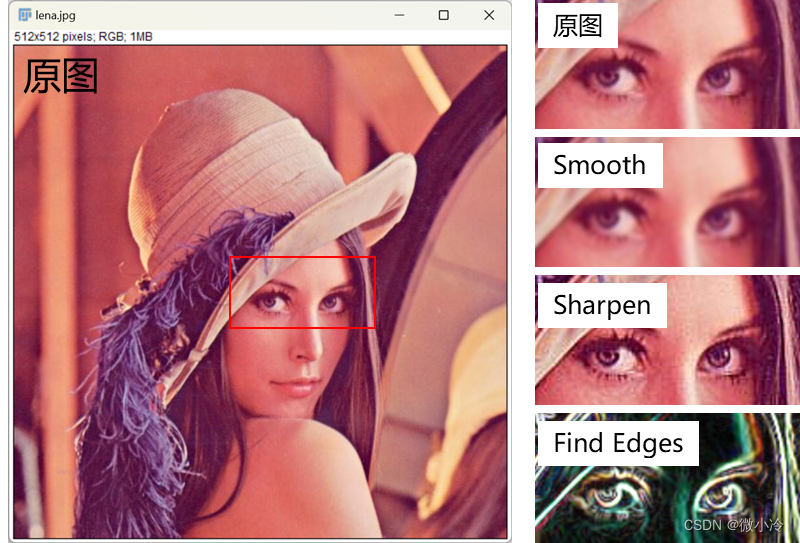

效果如下

简单滤波器

ImageJ中的大部分滤波器，都在Process->Filters的子菜单中。其中，下面这几种滤波器只需输入一个模板参数

• Gaussian Blur 高斯滤波，输入参数为高斯函数的标准差。
• Median 中值滤波，用相邻像素的中值替换当前像素
• Mean 均值滤波，用邻域平均值替换当前像素
• Minimum 最小值滤波，用邻域像素最小值来替换当前像素
• Maximum 最大值滤波，用邻域像素最大值来替换当前像素
• Variance 方差滤波，用邻域像素方差来替换当前像素

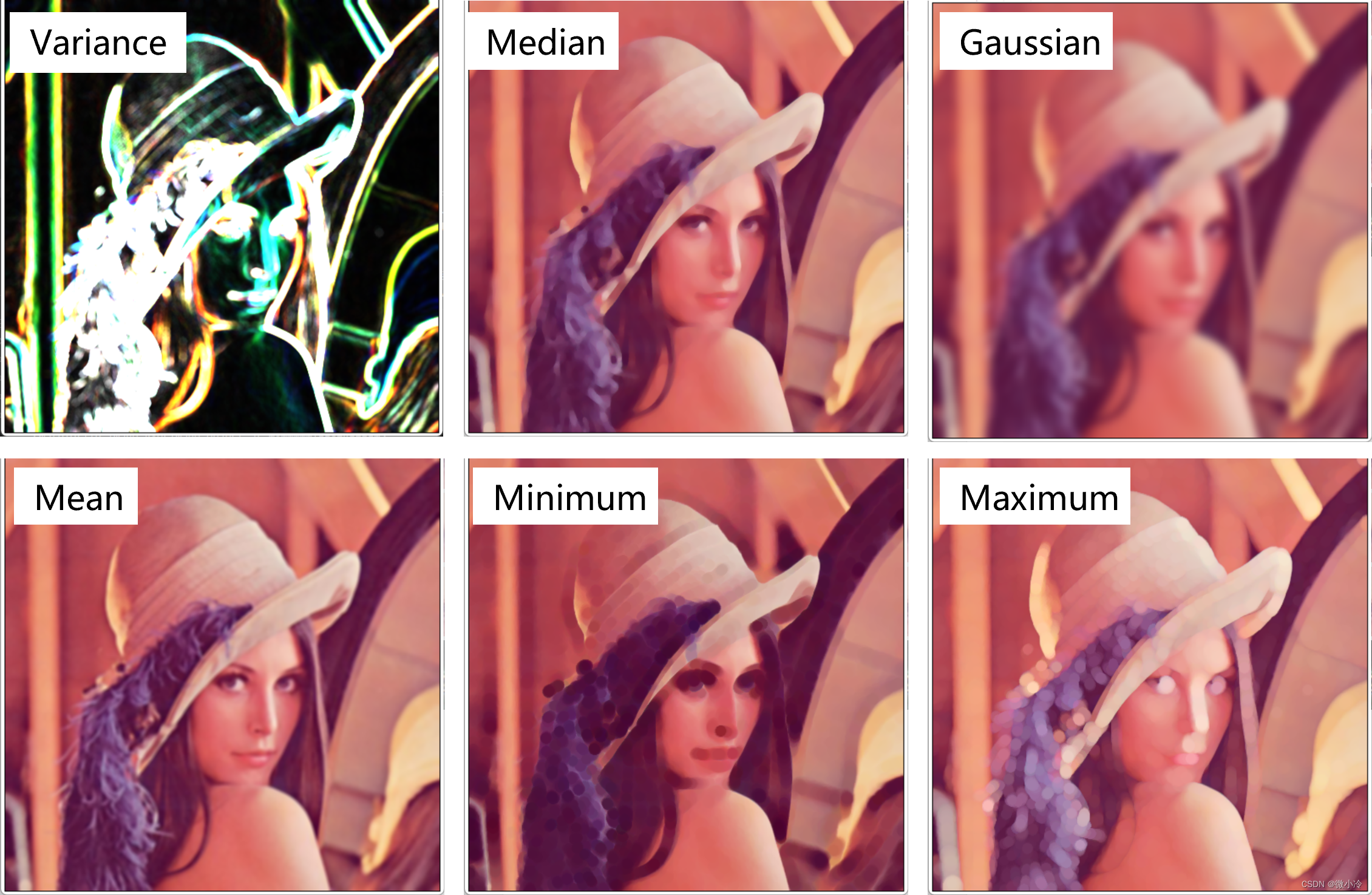

这些滤波函数中，除了Variance用于边缘提取之外，其他滤波器均用作降噪或者平滑，下面取设参数为5，滤波效果如下

点击Filters->Show Circular Masks，可以查看不同滤波半径所作用的邻域范围。

由于我们处理的是RGB图像，而这些滤波函数针对R, G, B三个通道执行相同的滤波操作，所以最后得到的结果可能会比较怪异，相比之下，单一通道的灰度图像或许会更效果明显一些。

此外，这几个滤波器均提供了3D版本，即不仅局限于单个通道，其邻域的概念扩展到不同通道，并且针对不同坐标轴，允许设置不同的滤波半径。

卷积滤波

对于高斯滤波和均匀滤波来说，其运算过程是通过卷积实现的。例如，$3\times 3$的均匀滤波，其卷积模板为

$$\left[\begin{array}{ccc}1/9& 1/9& 1/9\\ 1/9& 1/9& 1/9\\ 1/9& 1/9& 1/9\end{array}\right]$$

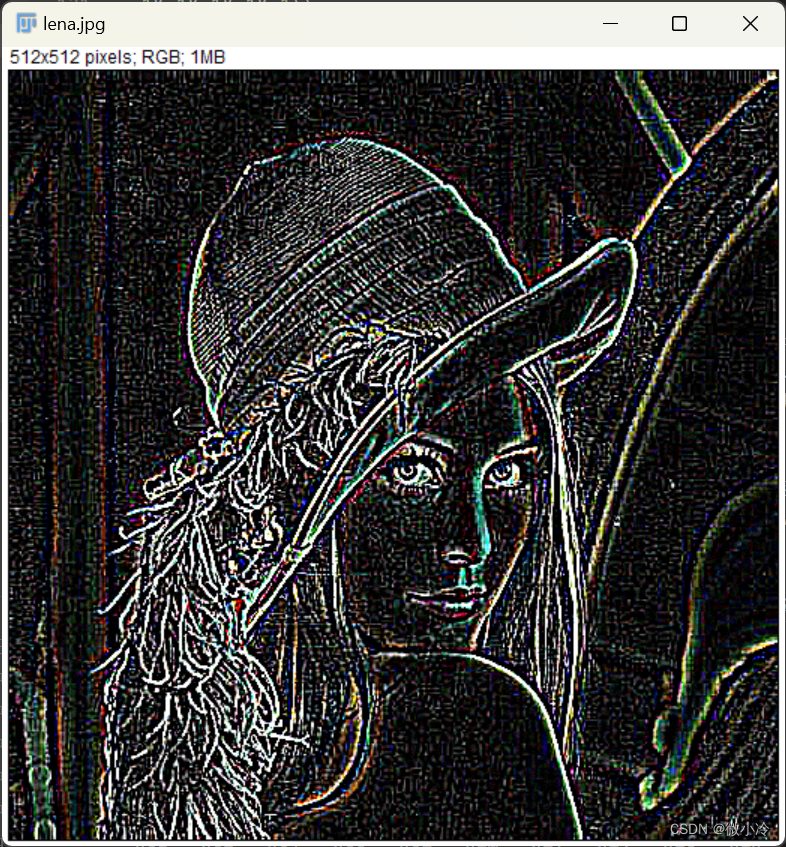

Filters的子菜单中也提供了卷积滤波Convolve，默认的卷积模板可用作边缘提取

$$\left[\begin{array}{ccccc}-1& -1& -1& -1& -1\\ -1& -1& -1& -1& -1\\ -1& -1& 24& -1& -1\\ -1& -1& -1& -1& -1\\ -1& -1& -1& -1& -1\end{array}\right]$$

效果如下

Unsharp Mask

这是个边缘增强滤波工具，原理是从原始图像中减去高斯模糊版后的图像，有两个参数

• Radius：高斯模糊的标准偏差
• Mask Weight：确定过滤强度，值越大，减去的高斯滤波的权重就越大。取值为0时，就是原图。

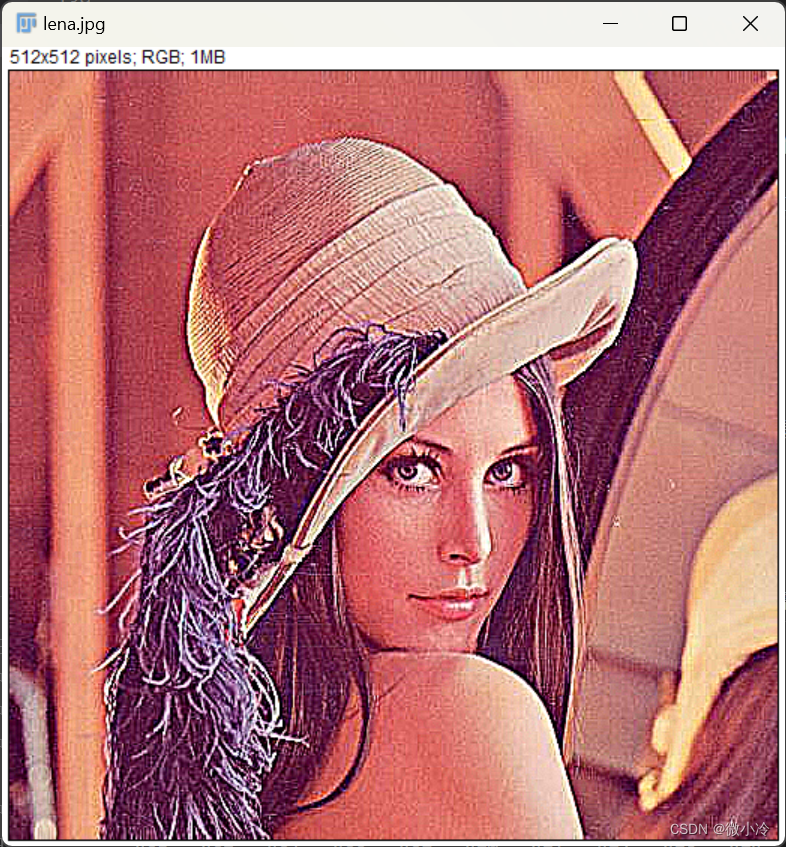

下图是权重为0.9时的滤波效果。

Top Hat

顶帽滤波，是一种形态学滤波方法。所谓形态学滤波，包含开/闭两种基础的运算，顶帽滤波等于原图减去开运算；而原图减去原图减去闭运算则称作底帽滤波，或者黑帽滤波。具体含义可参考：python图像处理之形态学梯度、礼帽、黑帽

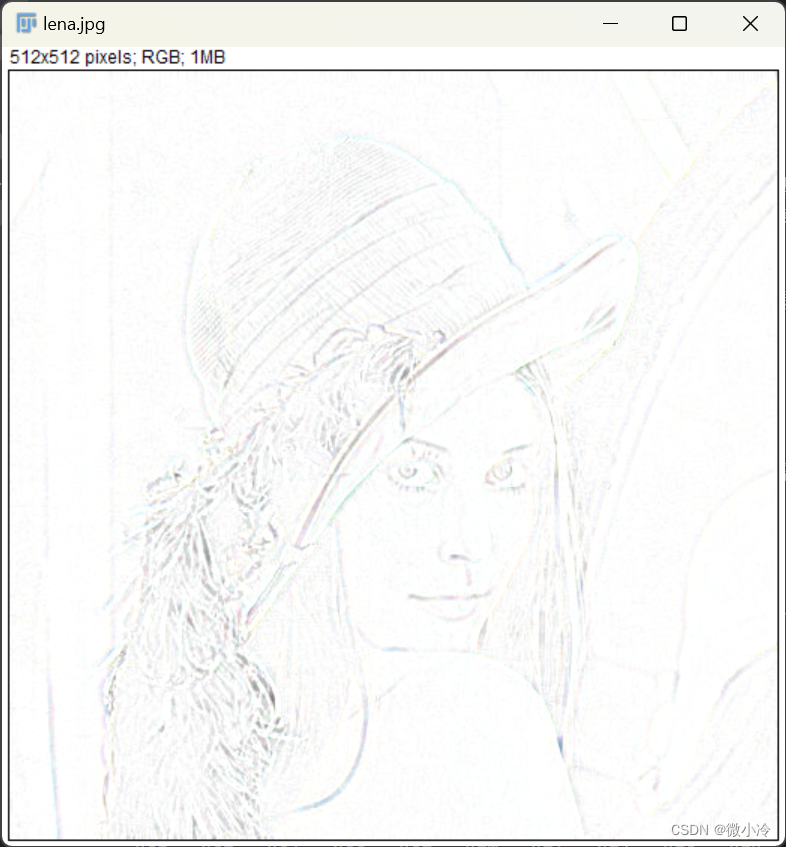

当选中Light Background时，其滤波效果如下
