硬件设计——功率电感

首先是一个简单的电路学公式：
当电流流经一电感时，会产生电压，由于该电压不为无限大，而电感也不为无限大，因此 di 也不为无限大，换言之，流经电感的电流不会瞬间剧烈变化，故相较于电容可稳定电压，电感可用来稳定电流。因此我们在许多电子产品，随处可见功率电感的应用。

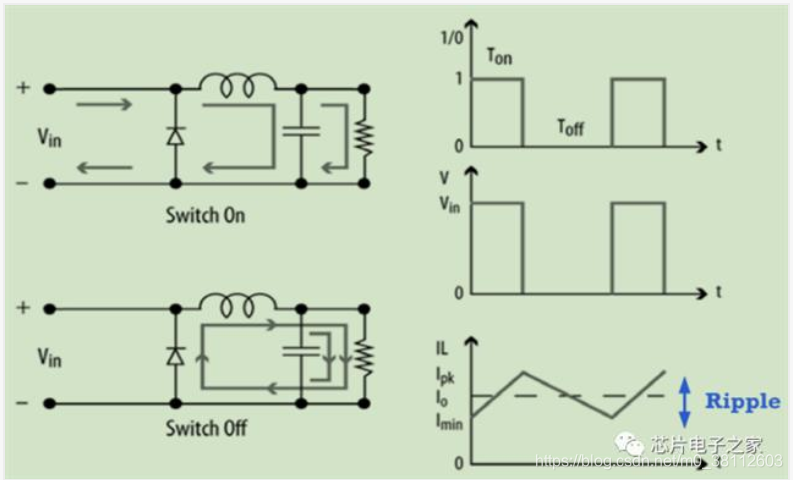

由上图可知，截止时，由于电感内的电流不能突变，所以该功率电感会将之前导通时，电流流经时所储存的磁能，转成电流，供给整个电路运作，若没有功率电感，则当导通结束后，其输出电流会瞬间降为零。而输出电流之最大与最小值差异，即所谓的涟波，理论上当然希望越小越好，即输出电流越稳定。这样可以有较高的转换效率，以及较低的 EMI 干扰。同时由下式可知：
电感值越大，则涟波越小。但是，若电感值过大，会使负载端的瞬时响应变慢，则输出电流无法实时随着交换周期同步变化，因此需选取适当电感值，而非一味加大。

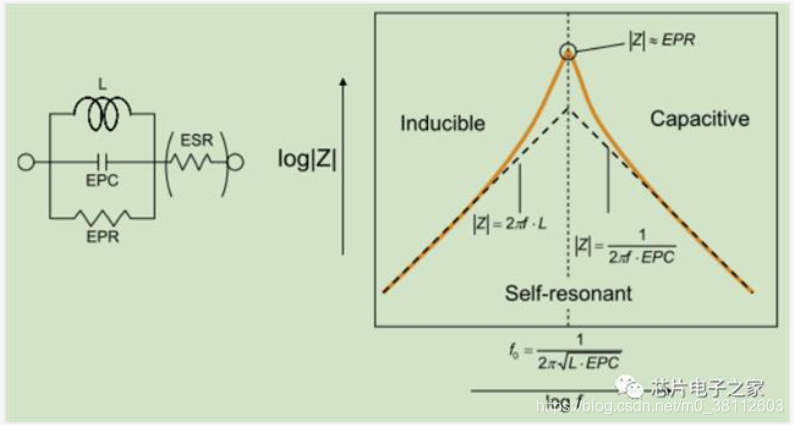

电感的高频等效模型与频率响应如下：

由于线圈间会有寄生电容，与其电感产生并联谐振，因此会有 SRF(自谐振频率)，而 SRF 与EPC (核心网络)有关，因此 EPC 越小越好，即可确保电感性的频率范围越广。而 SRF 需至少为 DC-DC Converter 切换频率的十倍，例如若切换频率为 1.2MHz，则 SRF 至少需 12MHZ。因此 Layout 时，其功率电感下方要要挖空，不要有金属，避免产生额外的 EPC，导致电感性的频率范围缩减。

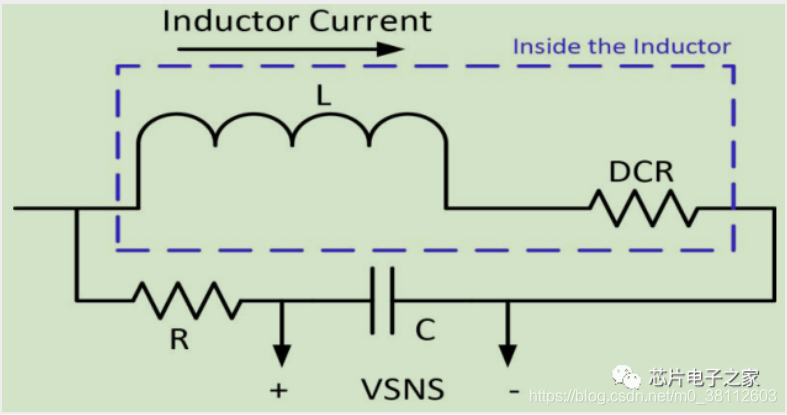

而由上图可知，电感会有其内阻 DCR，则根据 P= I 2 R，会消耗许多电流 ( 都转换成热能 )，导致转换效率下降，因此 DCR 越小越好。而电感值过大，除了会使负载端的瞬时响应变慢，也会因绕线圈数变多。

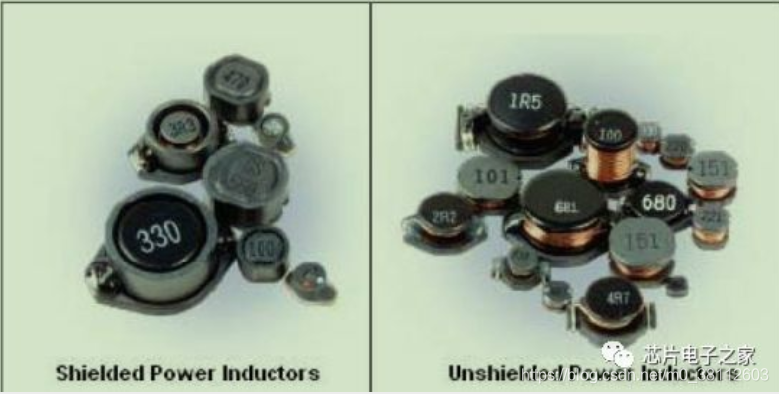

导致 DCR 变大，因此需选取适当电感值。而有加 Shielding (给…加防护罩)的功率电感，DCR 较小，且可以防止 EMI，同时也可避免与邻近金属耦合。

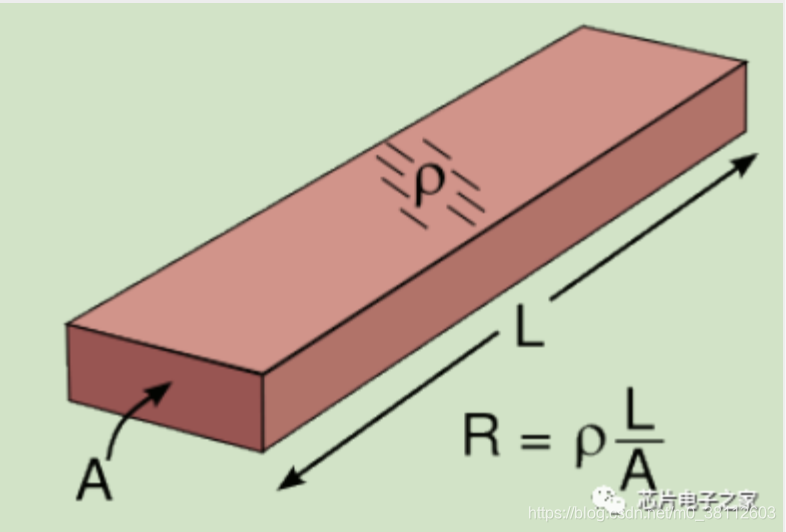

另外由上图的电阻公式可知，表面积小时，其电阻会变大(这是中学学过的公式啊)，因此同样的电感值，Size 越小，其 DCR 就越大，故相较于 0603，0402 的电感，其 DCR 会较大。

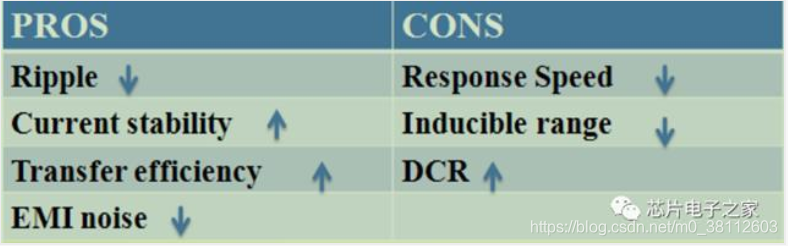

故我们由以上的分析可知，当电感值越大时，其优缺点如下表 :

因此我们可得知，电感值并非越大越好，也非越小越好，而是需根据各种取舍，取一适当值。

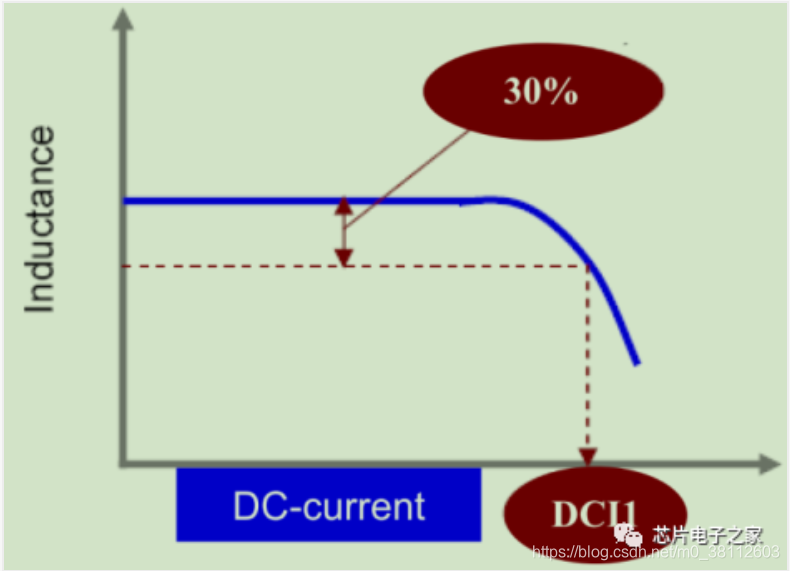

当流经电流过大时，则电感值会下降，而电感值下降 30%之流经电流，我们定义为饱和电流，此时亦可称该功率电感进入饱和状态。

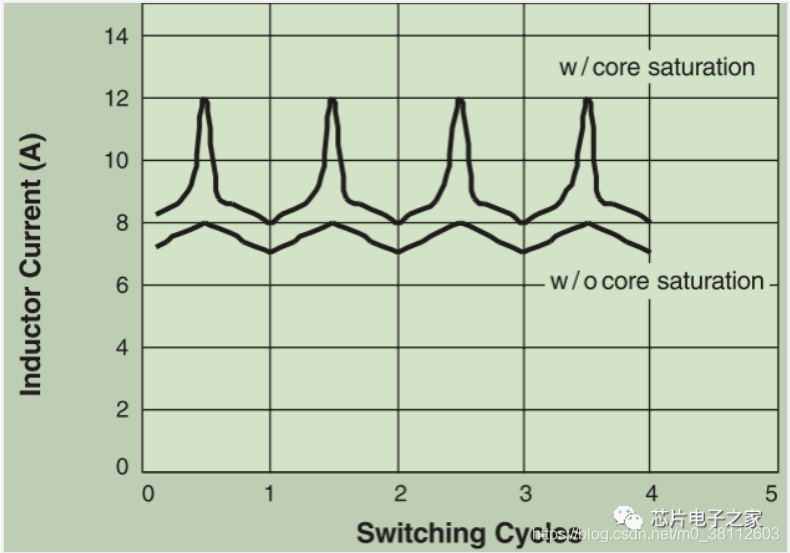

而进入饱和状态的功率电感，相当于一根导线，几乎没有稳定电流的作用，其涟波会变非常大，因此饱和电流为判定功率电感线性度的指针，当然是越大越好，一般至少需为流经电流之 1.3 倍。

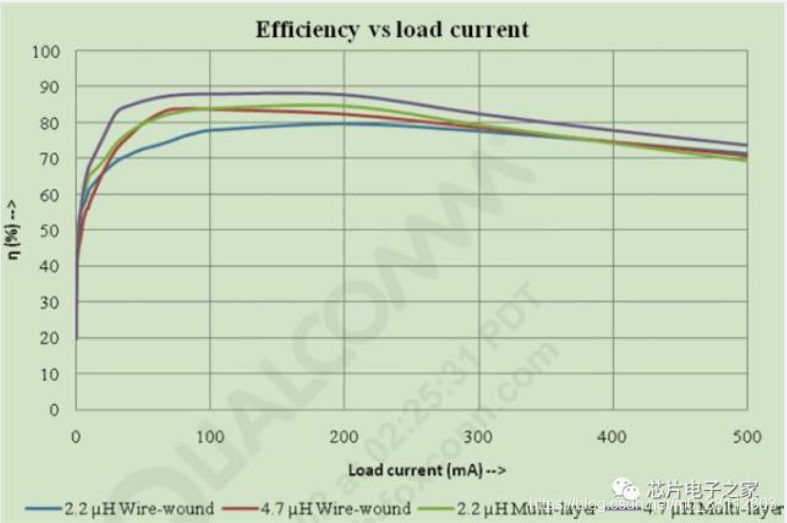

制程方面的比较，一般而言，同样的电感值，其 Multi-layer 的转换效率，会比 Wire-wound 来的大，如下图:

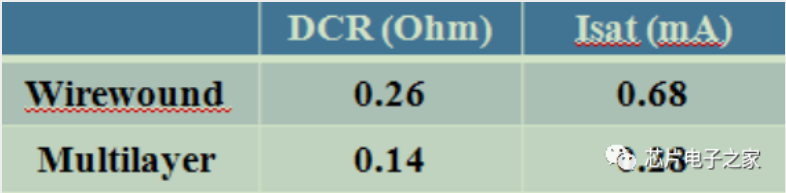

这是因为相较于 Wire-wound，Multi-layer 的 DCR 会比较小，如下表

但同时我们由上表也可看出，相较于 Wire-wound，Multi-layer 的饱和电流也会比较小。
以上是挑选功率电感时的注意事项，接着讨论 Layout 方面的注意事项

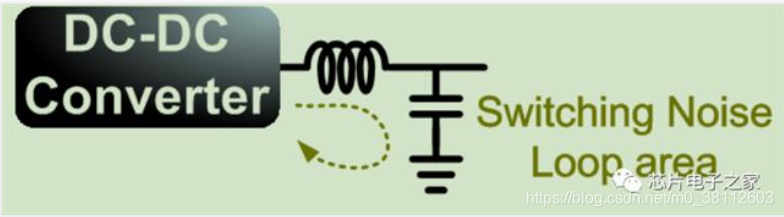

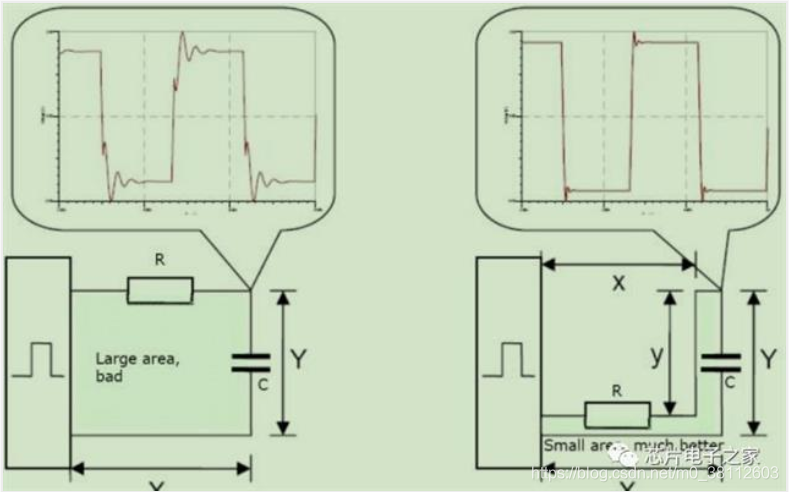

功率电感之后，多半会搭配一个稳压电容，整组兜成一个滤波器，而功率电感与稳压电容，在摆放时，都必须要尽可能靠近 DC-DC Converter，才能形成整体的回路面。

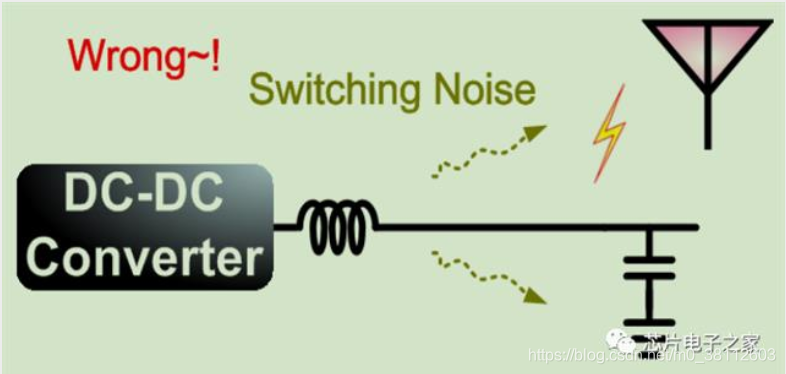

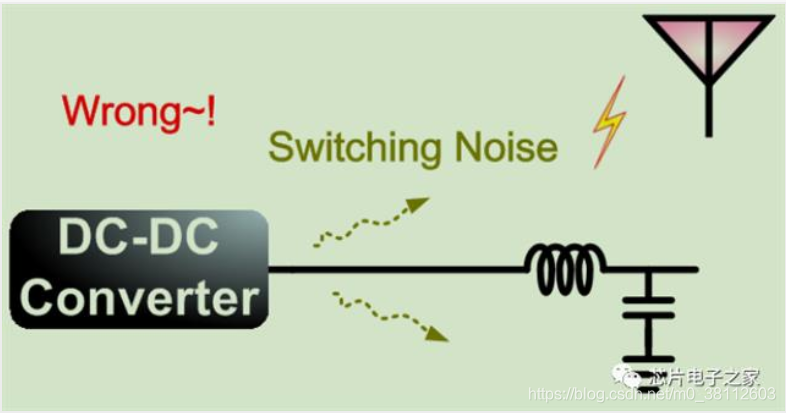

因此功率电感不宜离 DC-DC Converter 过远，否则会因回路面积加大，进而使 EMINoise 加大。

即便功率电感很靠近 DC-DC Converter，但若稳压电容离 DC-DC Converter 过远，同样会因回路面积加大，进而使 EMI Noise 加大。

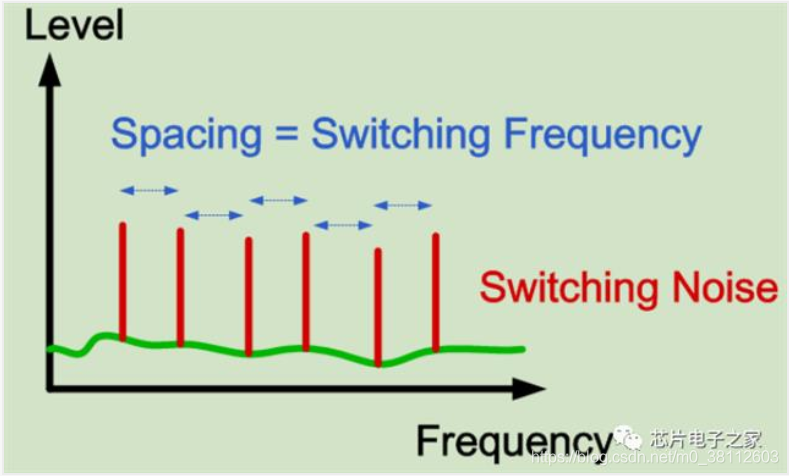

而这些 Noise，可能会以辐射的方式，打到天线，进而产生 Desense 的问题，或是以传导的方式，去干扰 RF 讯号，进而使 GSM 的 Tx noise in Rx Band (发送数据线上的噪声在接收数据线)劣化。

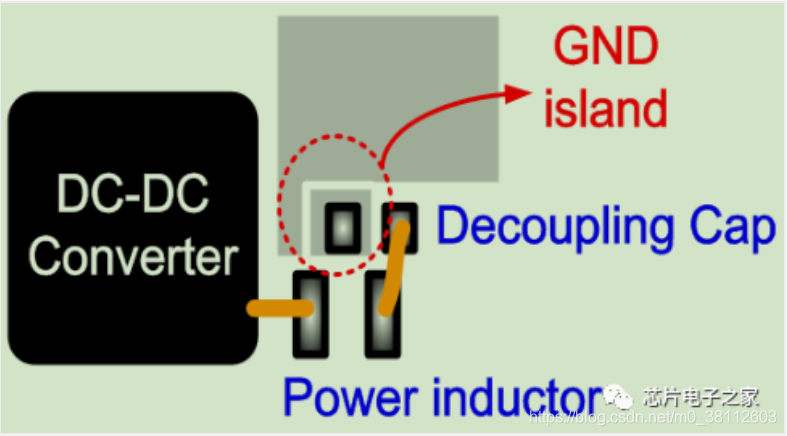

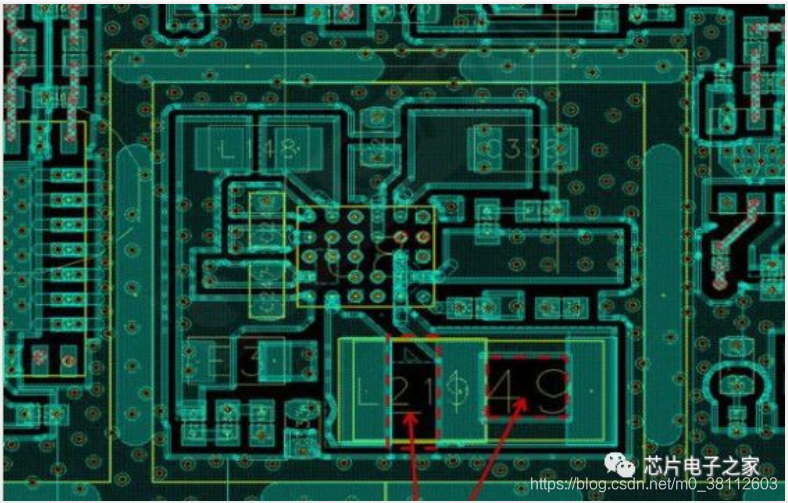

功率电感与其稳压电容，其 GND 不能与表层其他 GND 共地，而是应该采 GNDisland 的方式，将其 GND 与其他 GND 隔开，加强隔离，避免 Noise 透过共地，窜到其他地方。

除了表层之外，其下方第二层的 GND，也要采 GND island 的方式：

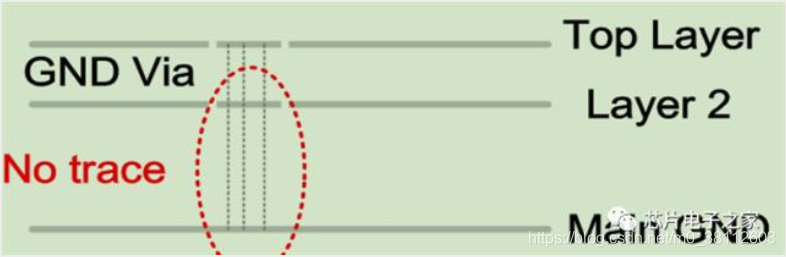

而这些 GND island 都应该尽可能多打 GND Via，连到 Main GND。当然，这些 GNDIsland 都不宜走线，只能有 GND，换言之，功率电感与其稳压电容在表层所构成的 GND island 区域，其下方皆一律不准走线。
前述提到，为避免寄生效应使功率电感的电感性范围缩减，应在其功率电感下方的表层净空，不宜铺铜。

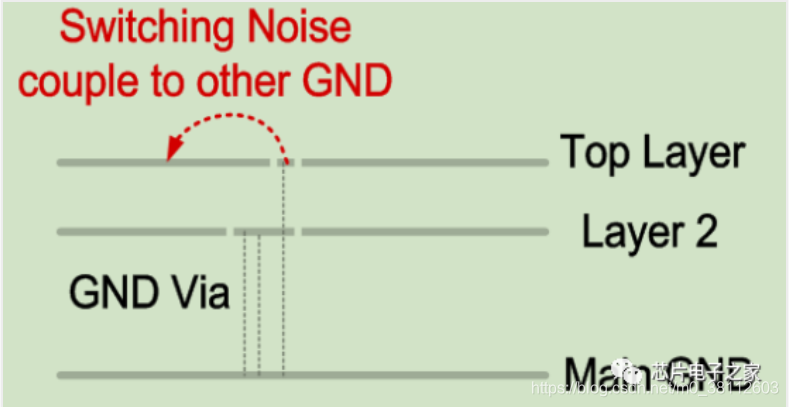

但如此一来，会因表层 GND island 的范围缩减，进而减少 GND Via 的数目，此时可能会使表层 GND island 的阻抗不够低，那么其 noise，就会有耦合到其他GND 的风险，如此便失去了 GND island 加强隔离度的用意。

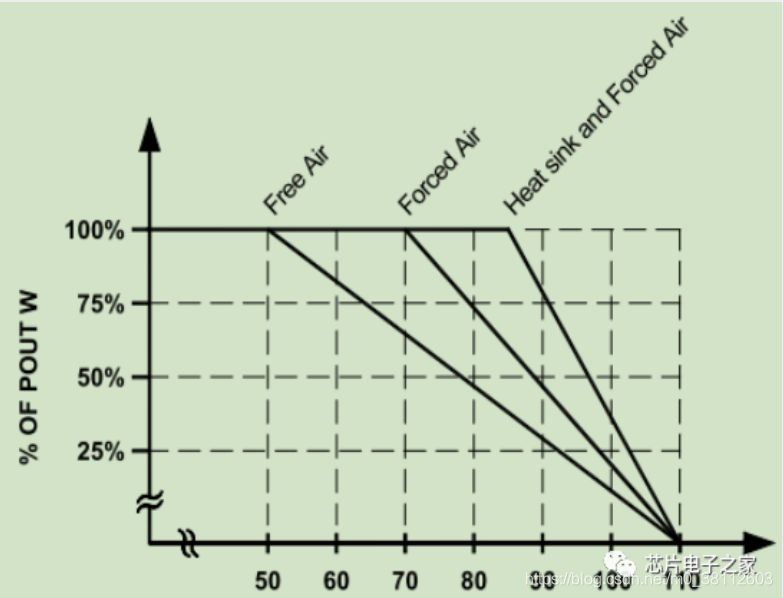

同时，也会因表层 GND island 的热阻过大，使得热无法导到 Main GND 散掉，那么就会有 Thermal 的问题。

当然，Thermal 问题会使 RF 性能劣化。除此之外，也会使其功率电感的转换效率下降。

因此我们由以上分析可知，虽然功率电感下方的表层净空不铺铜，可以避免其电感性范围缩减，但可能会衍生隔离度差，以及 Thermal 的问题，故功率电感下方的表层净空不铺铜，未必是一个好的选择。

最后，综合以上分析，我们可归纳出功率电感在挑选时的注意事项 ：

• EPC 越小越好
• DCR 越小越好
• 饱和电流越大越好
• 电感值越精确越好

Layout 时的注意事项 :

• 尽可能靠近 DC-DC Converter。
• 要采 GND island 的方式，并多打 GND Via 连到 Main GND。
• 功率电感与其稳压电容在表层所构成的 GND island 区域，其下方皆一律不准走线。
• 功率电感下方的表层，应该要铺铜，不宜净空。
