模电·光电三极管_014

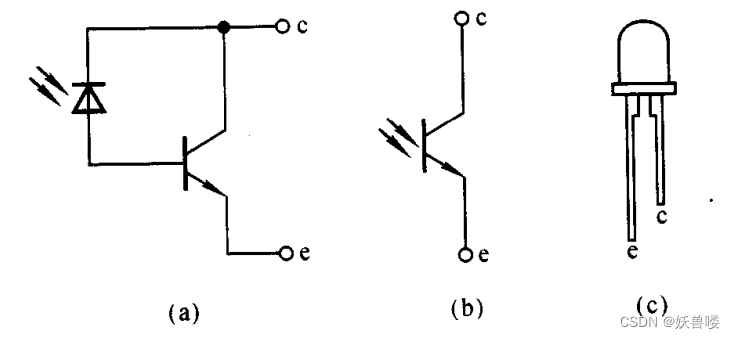

  光电三极管依据光照的强度来控制集电极电流的大小，其功能可等效为一只光电二极管一只晶体管相连，并引出集电极与发射极，如下图所示，图( a )、图( b )、图( c )分别为等效电路、符号外形。

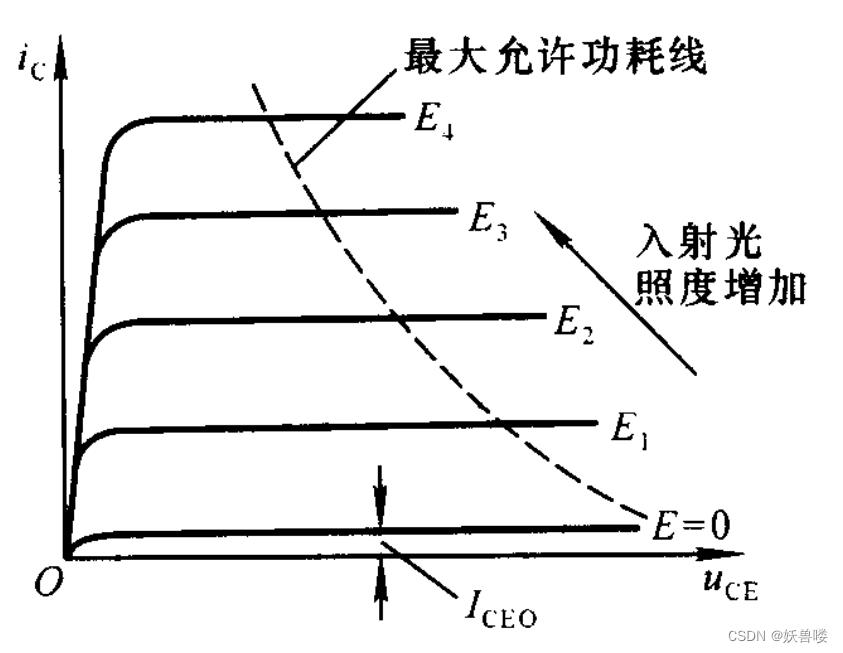

  光电三极管与普通三极管的输出特性曲线相类似，只是将参变量基极电流$IB$用入射光强E取代，如下图所示。

  无光照时的集电极电流称为暗电流$ICEO$，它比光电二极管的暗电流约大两倍，而且受温度的影响很大，温度每上升25℃，$ICEO$上升约10倍。有光照时的集电极电流称为光电流。当管压降$uCE$足够大时，$iC$几乎仅仅决定于入射光强E。对于不同型号的光点三极管，当入射光强E为1000lx时，光电流从小于1mA到几mA不等。
  使用光电三极管时，也特别注意其反向击穿电压、最高工作电压，最大集电极功耗等极限参数。
