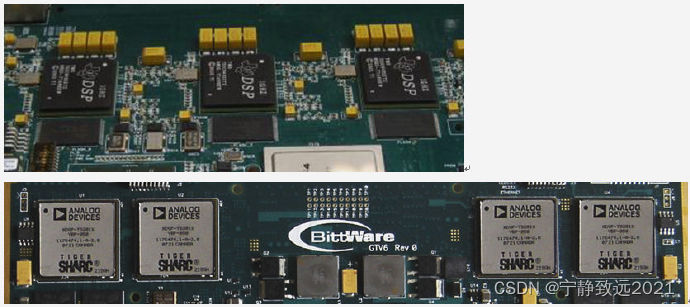

在你遇到如上图所示的dsp阵列PCB时，如果你的layout软件支持模块复用，你会感觉到自己的心里比吃了蜜还要甜！下图是老牛的memory模块复用。

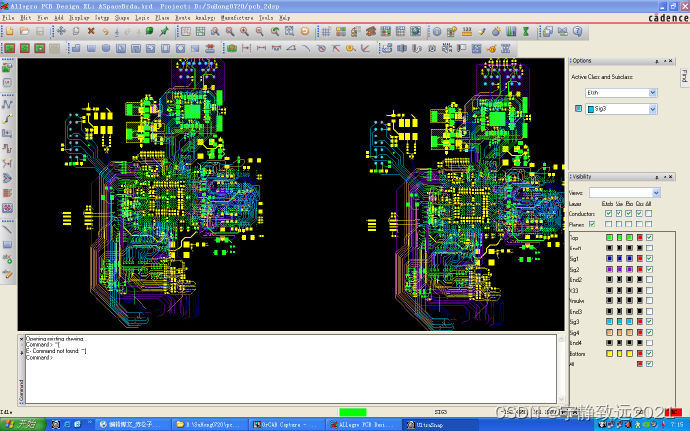

下面的复用内容来自网络，按照这个说明可以实现模块复用。

本人正在按照这个方法进行尝试，后续会写出带图的详细设计。show下本人的复用电路：

module生成

1、在orcad中画好模块的原理图，设定好封装，做好drc，做好元件编号。

2、检查元件属性是否设为current properties,其它设定可能出错。

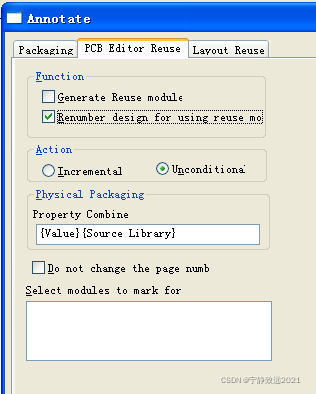

2、在annotate–>allegro reuse中，选中generate reuse module,renumber design for

using modules,选中unconditional,其它不选。

3、生成netlist.

4、将netlist导入到allegro，布线，布局，若无rename等需要与orcad交互的动作，选tools–>creat modules生成mdd文件.mdd文件的文件名一定要定义为：DSN NAME_ROOT SCHEMATIC NAME.mdd。DSN NAME为你定义的orcad中的dsn文件名，ROOT SCHEMATIC NAME是这个文件中的页名字。这里若定义不对，在reuse时找不到mdd文件。之后跳到第6步。

5、在allegro中export logic，然后在orcad中back annotate，并再次drc。这一步很关键。

6、模块制作完成。

使用生成的模块

1、在新的orcad设计中，选place–>herarhical

block,reference中填入BLK?(注意，这里使用BLK是为了与原理图中的U？R？C？区别，保证BLK这个名字专用于moduel，不然在做完allegro后，rename 时，导回到orcad中出问题。) 在implementation type中选schematic view，在implementtation name中填入先前模块的页名称，在path and file name中选择相应的dsn文件，之后在你的原理图中出现一个block.

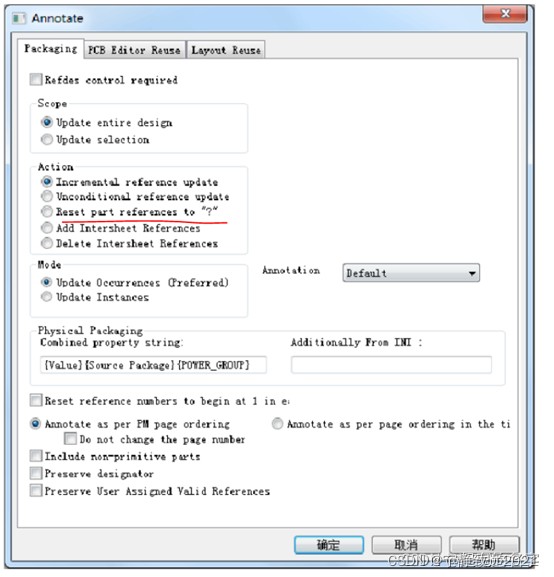

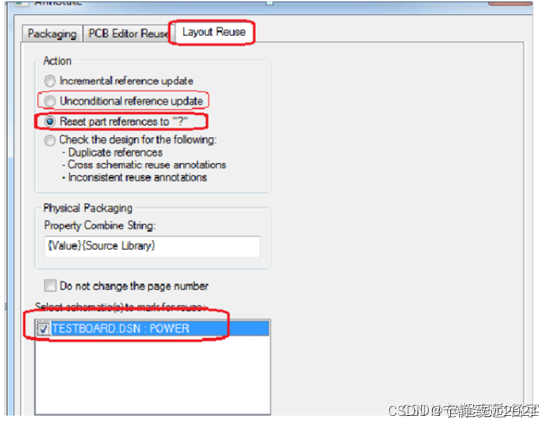

2、继续其它设计，之后在annotate–>packageing中，选中reset part name to “?”,同时选中update occurrences,执行一下，将所有的元件(包括module的name改为?),在annotate–>allegro reuse中,选中 renumber design for using modules,选中incremental,选中do not change the page number,选中select modules to mark for框里的内容。其它不选。

3、drc后，出netlist.

4、导入到allegro后，palce–>manually place,选mudule

instances,将module放入。注意一下mdd文件路径的设定，不正确会找不到mdd 文件的。

5、在allegro中布好线后，可以rename到arcad中，与正常设计无区别。

6、over.

做reuse时的几个注意事项

A 如果是多层板的reuse，那么因为生成的module是多层的，所以新的brd在module放入之前最好也设置成和module一样的层及plane网络设定。plane不一定要全部设，但像VCC gnd最好设定。

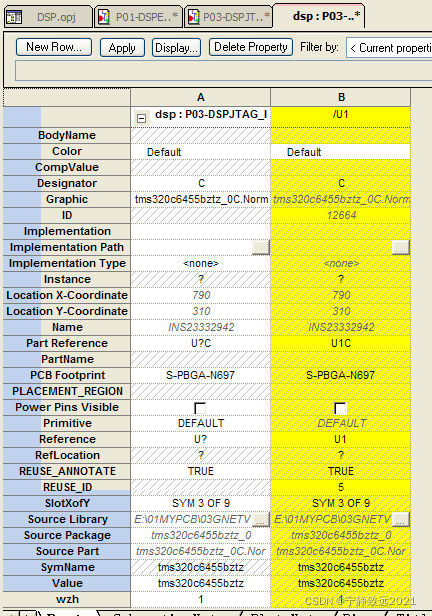

B 如果绘制大规模fpga\dsp\arm\powerpc等的电路，芯片symbol package往往含有多个part，这在reuse时会产生问题。建议在生成module部分在进行sch设定时，给多part的symbol package再添加一个属性，例如wzh，然后同一个芯片的package的这个值赋予相同值。在后续的annotate/pcb editor reuse/property combine 选型中加入{wzh}。

1：当reuse模块已经放在电路中使用，重新修改reuse模块的port口后，在使用的原理中右击这个模块，选synchronize up，则实现修改的同步。

2：在reuse模块中，不能使用room属性，不然可能与使用reuse的电路图混淆。

3: reuse模块中不能使用全局变量，特别是电源和地，使用port口传递数据。

4: reuse模块内部修改后，只要port口没有变，则在使用它的原理图不用同步。

5: 做好的模块文件用在pcb中后，若需要修改这部分文件，在修改完成后，在原pcb中使用update symbol功能，选相应的moddle，之后更新就行了，注意生成mdd文件时，原点的选择，这然更新后一些线会错位。

6:当导入到allegro的模块出现dummy net的错误时，怎么办？

出错的可能原因是由于模块的orcad文件造成的，可能是对原始的orcad取一部分进行修改，这些元件带有原来文件的一些属性。将相关orcad文件的所有元件和连线copy到一个新的页内，将当前页的内容删除，从刚才copy到新页的内容copy回来，这时看元件的属性时，没有黄色的部分，按正常步骤重新生成mdd文件，在调用这个模块的orcad文件中，重新编一次元件编号，生成网表，问题解决。

7：当含有reuse的设计导入到allegro并布线完成，若重新修改原理图，比如换一个10pin的IDC插座到16pin，不能用annotate–>allegro reuse命令，不然生成的网表会导入到allegro中会出错，不知是什么原因？

答：在原理图设计中，当使用reset to ?后，使用annotate–>allegro reuse命令，将netlist导出到allegro后，不能再使用使用reset to ?，新增的元件使用increase功能，不要将所有的元件reset to ?，不然会出错。

===================================================================================

关于allegro模块复用问题

孙海峰在使用Allegro PCB进行复杂电路设计时候，往往会遇到一部分电路被反复使用的情况，设计者可以按照之前的经验很快的做出相同的设计，但是这无疑浪费了不少时间。尤其对于大规模复杂设计，如果设计者浪费时间在反复的工作上，这是严重的损失。Allegro PCB允许设计者一开始就将复用模块设计好，以后只要直接调用复用模块就可以直接用以设计更复杂的电路板了。

这对于大规模集成设计无疑是非常好的选择，它不仅让设计者不必花费时间在相同模块反复设计上，更有利于电路的模块化设计和团队合作设计。

接下来我从Allegro PCB出发，详细阐述模块复用设计的具体步骤。

一、设计复用模块

首先在复杂设计之初，确定复用模块，然后对它进行设计。复用模块的设计与普通PCB设计流程相似，包括原理图设计，DRC检查，导出网表，PCB设计和原理图反标的整个流程。

原文链接：https://blog.csdn.net/weixin_39853892/article/details/113378187

Cadence中原理图模块化

原文链接：https://blog.csdn.net/dianji2015_/article/details/121136222

1. 前言

今天介绍一种原理图模块化的方式，初衷是为了省去多个简单原理图工程对应的PCB的设计费，将多个原理图转化为多个子模块，放在一个工程中。
使用的原理图软件：Cadence 16.6
使用的PCB软件：Allegro 16.6

2.实现方式

将多个原理图工程模块化使用，主要包括几个步骤：建立子模块原理图，生成子模块，调用子模块，生成原理图网表，导入PCB。
下面对这几个步骤分别说明。

2.1 建立子模块

2.2.1 建立单个子模块

在常规的原理图基础上加层级接口对外输出，下图中将电源芯片的输入输出GND接口引出。

对于这个层级接口，cadence中有三种:

三种对应的属性如下：

左右两边突出的是双向的（可输入也可输出），左边突出的是输入输出特性的，长方形的是无极性的。选择哪一种接口，取决于芯片的引脚特性，两者需要保持一致，否则在电气检查时会报错。
我个人建议选passive无极性类型的，比较通用，即使是芯片Vin/GND的属性是POWER也不会出错。

2.2.1 建立多个子模块

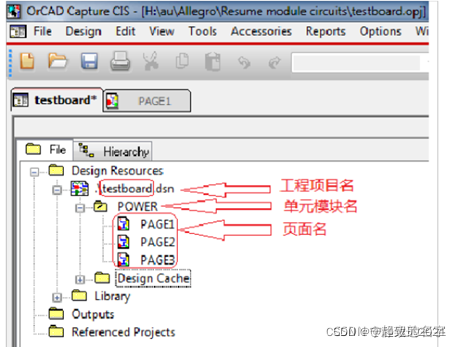

建立单个子模块时，有一个工程，一个模块名，一个原理图页面，如下图所示：

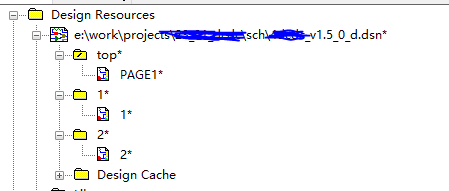

但是当要建立多个子模块时，若在一个工程下，就要建立多个模块名，每一个模块下分别建立原理图。下图中有三个模块，模块1,2是要使用的子模块，模块top是要调用1,2模块的顶层模块。

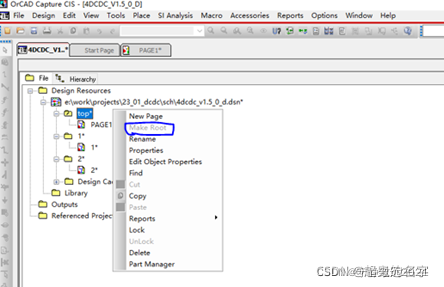

注意在调用子模块时，需要把顶层模块make root,否则在顶层模块的page页面找不到子模块。

2.2 生成子模块

建立子模块后，做如下操作生成子模块：
选中dsn-annotate-pcb editor reuse-generate reuse mode

2.3 调用子模块

在顶层原理图中，调用子模块：
place >> herarhical block

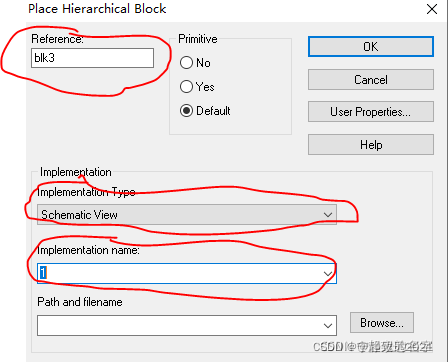

给添加的block命名，并且寻找子模块（下拉箭头中可选择），如选择子模块1。

对于path and filename这一行，若是在本工程中使用子模块，可不做选择，若是在新工程中使用子模块，选择子模块所在的工程的dsn文件。

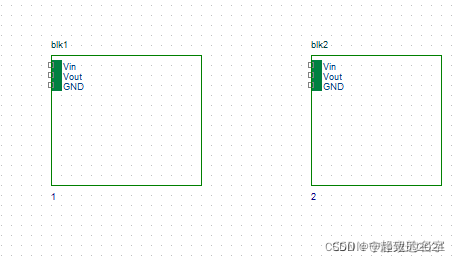

多次重复操作，调用多个模块，下面是调用的1，2子模块的原理图。

2.4 生成原理图网表

在生成原理图网表之前，需要保证原理图电气检查时，没有错误。但前面步骤中，即使子模块原理图无误，也有可能出现一种错误，即子模块中元件命名一致，所以需要给子模块中的元件重命名。
选中工程后，先将原来的命名复位为？，后给其重命名，如下图所示。

PCB的使用中也要重新命名。


然后进行电气检查，无误后，生成网表。

2.5 导入PCB

将网表导入到新PCB中，若封装都无误，可以进行布局布线了，此时你会发现，子模块电源地都是按block分开的，实现了多个原理图模块化使用。

3. 补充

1）注意模块电源和地的区分
电源和地是全局变量，有两种方式将其分开

给每个模块的电源和地都加上接口端子，地包括信号地，大地，功率地等。
给模块的电源和地分别命名

2）原理图变更后同步更新模块端子
每个模块原理图更新后，在模块右键synchronize up，同步在模块顶层界面。

Cadence复用电路原理图及其PCB布局

https://blog.csdn.net/weixin_42837669/article/details/111712701

有些电路原理图是固定的，PCB布局也大体固定。这时候就会想，如果能把原理图和PCB布局联合起来就好了，画好原理图后，画PCB时那部分电路的布局也能直接拖出来，这样能极大的提高效率。其实，Cadence提供了将原理图和PCB布局结合起来做成一个module（模块）的功能。module可以称为复用模块、模块 或者 复用电路。

下面将详细介绍如何做成module，以及如何使用module。

1.绘制Module的原理图

1.1 画好要复用的电路的原理图
注意输入输出要用port引出，此port就对应层次化电路图的端子。

1.2 给元器件增加reuse属性

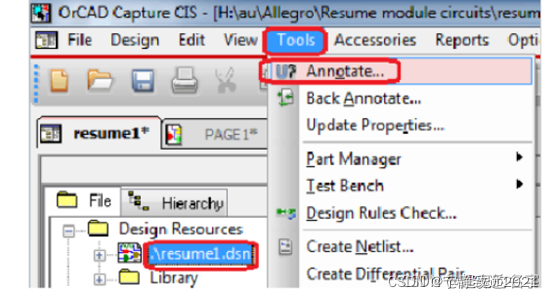

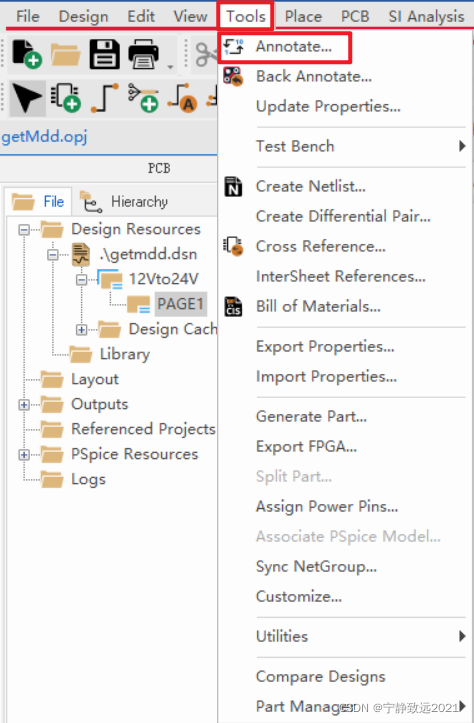

Tool -> Annotate…，打开Annotate窗口。

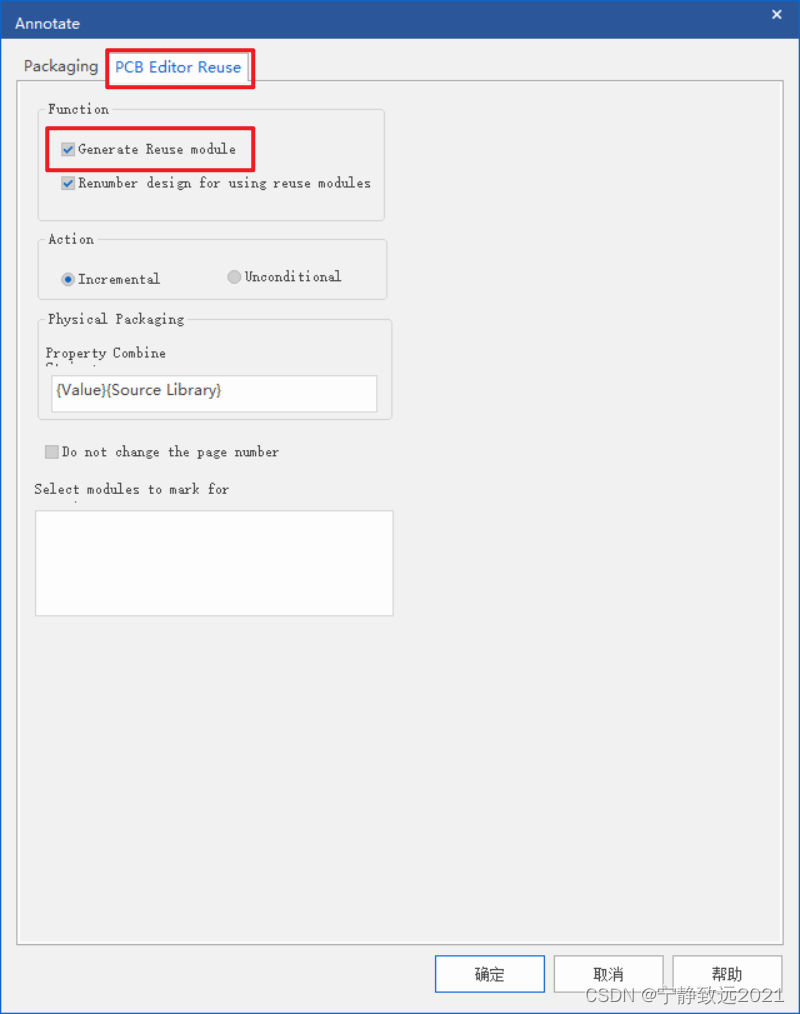

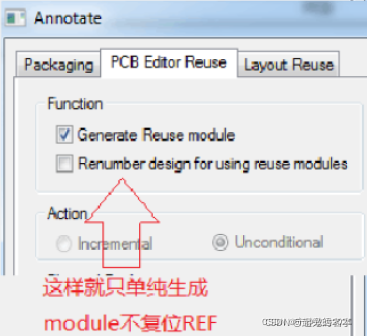

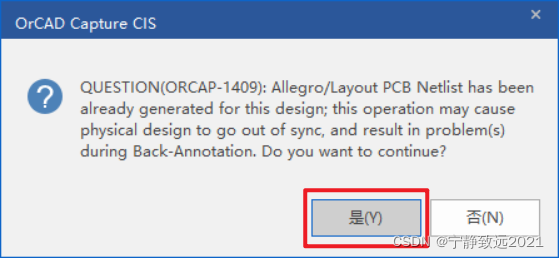

在Annotate窗口的PCB Editor标签页中，勾选Generate Reuse module（生成复用模块），点击确定

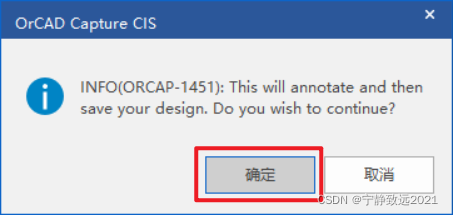

弹出以下两个窗口，点击确定。

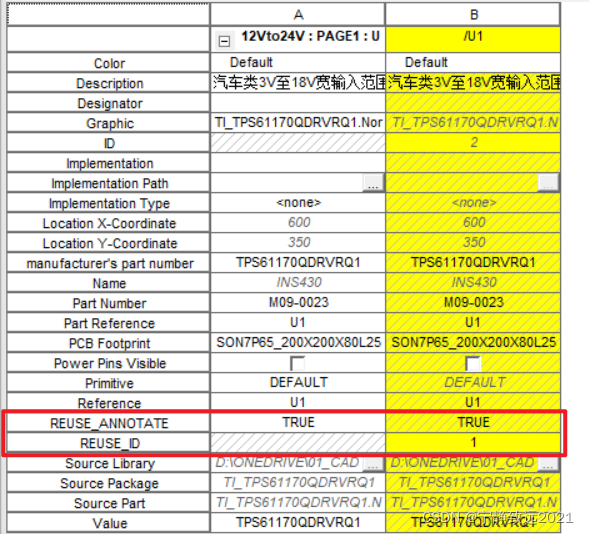

按Ctrl + S保存设计，然后选择任意器件，右击 -> Edit Property，查看其属性。如下图，可以发现，当前属性增加了两项：REUSE_ANNOTATE 和 REUSE_ID。这两个属性就是原理图与PCB间器件一一对应的纽带。

1.3 导出网表

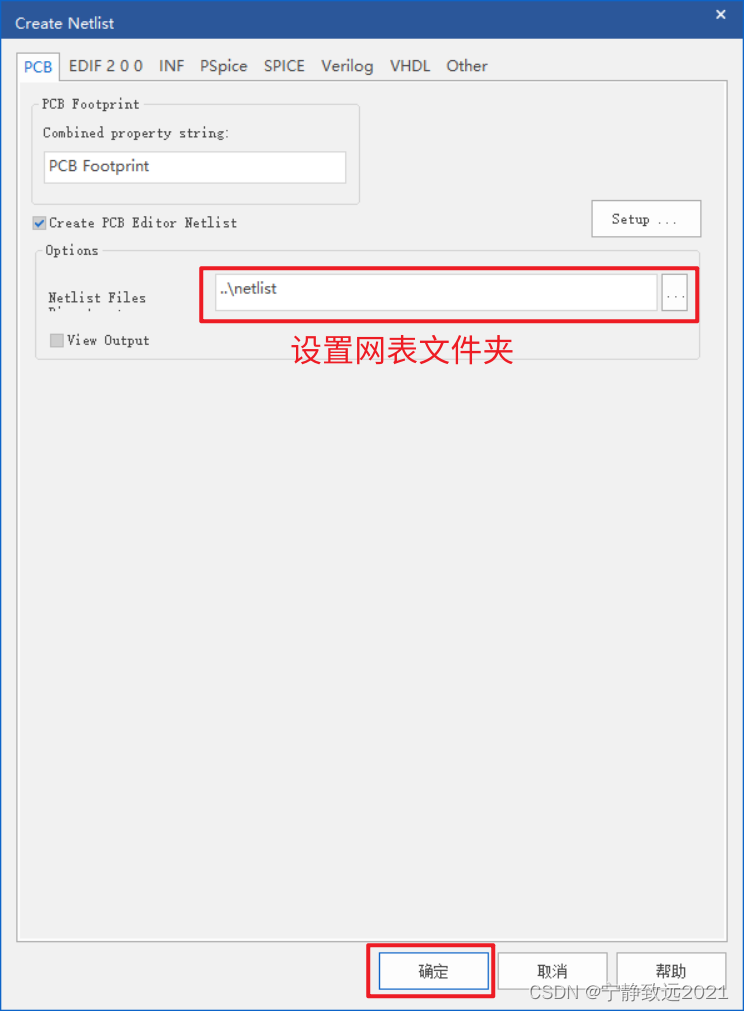

Tools -> Create Netlist…，打开创建网表窗口，导出网表。

2.绘制Module的PCB

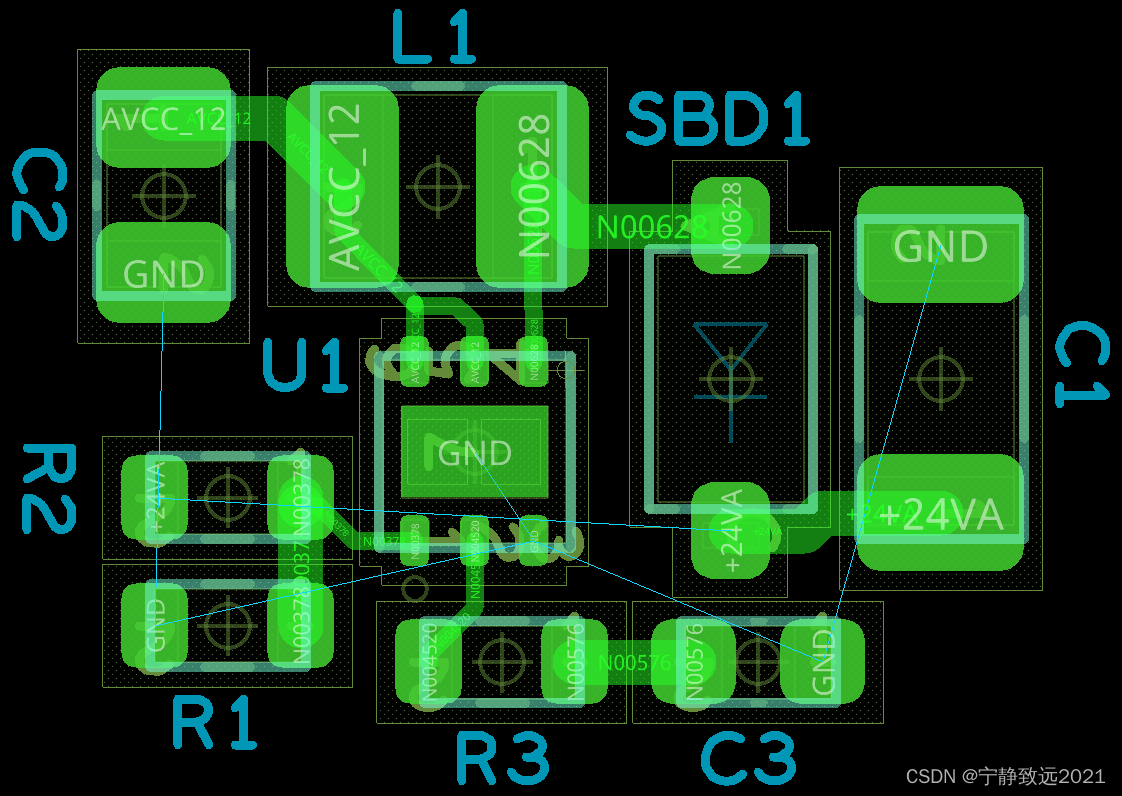

2.1 新建*.brd，导入网表，绘制好布局
如下图所示，不需要布线100%。

2.2 创建PCB module

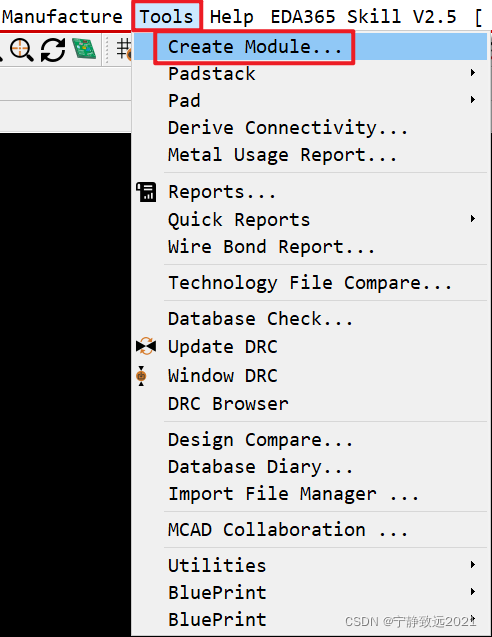

Tools -> Create Module…，

然后，框选要生成Module的PCB部分，再单击选择原点，弹出保存*.mdd文件的对话框，如下图所示。

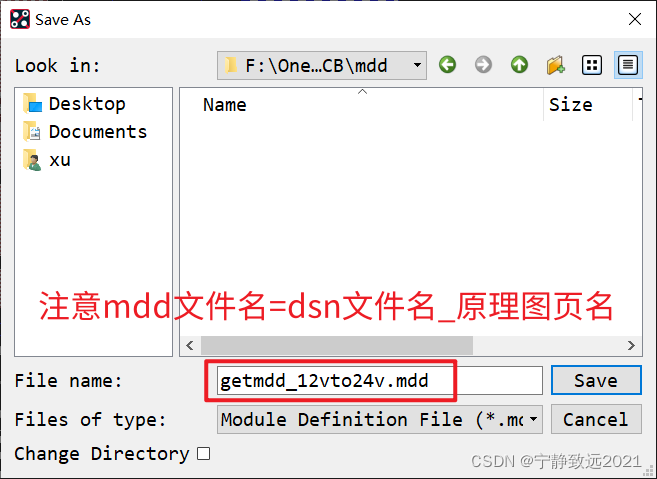

mdd文件名 = dsn文件名_原理图页名。

注意：1.文件名不区分大小写；2.mdd文件必须按此规则命名，否则在调用时Allegro会提示找不到对应mdd。

这里的dsn文件名为getmdd，加上下划线_，再加上原理图页名12Vto24V。当然你这里随便取个名字，然后在资源管理器中对*.mdd重命名也可以，效果一样。

保存mdd文件，在资源管理器中可以看到*.mdd文件前的图标与brd文件相同，其实mdd文件可以用Allegro进行编辑，就像操作brd一样。当然，你如果直接把brd文件后缀改为mdd是不行的，Allegro打不开。

所以。在2.1那一步直接新建*.mdd文件就可以了，然后导入网表进行布局布线，就无需从brd文件中create module了。

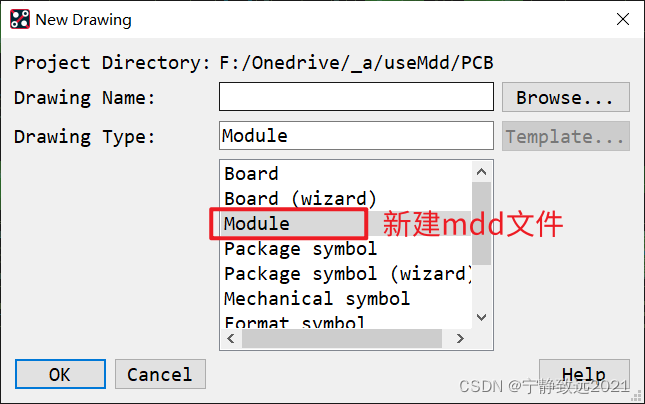

推荐直接建立mdd文件，如下图，而不是建立brd文件后Create Module。

2.4 设置modulepath
Allegro要调用mdd文件，会去modulepath指定的路径中搜索，所以要先设置modulepath，然后将生成的mdd文件放入modulepath指定路径。

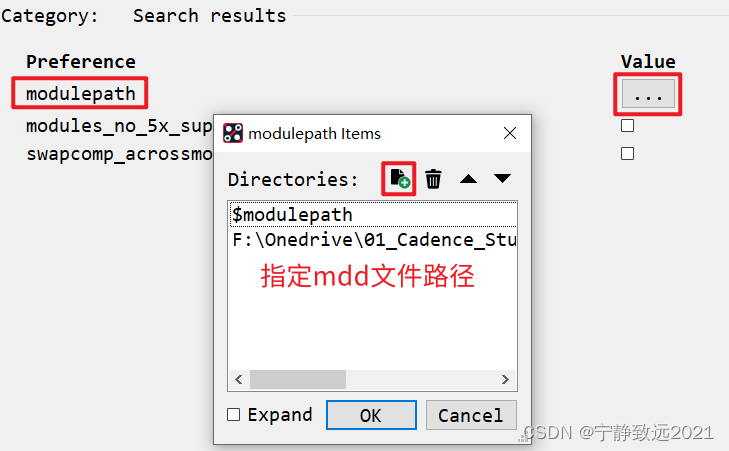

Setup -> User Preferences…，打开用户首选项设置，搜索module即可找到modulepath。

3.使用Module

新建一个原理图工程，在此工程中试验复用module，步骤如下。

3.1 放置层次化BLOCK

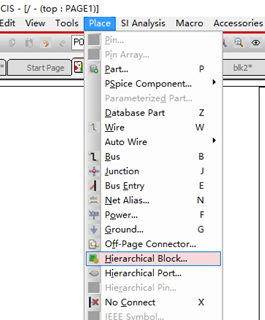

Place -> Hierarchical Block…，放置层次化块，设置如下。

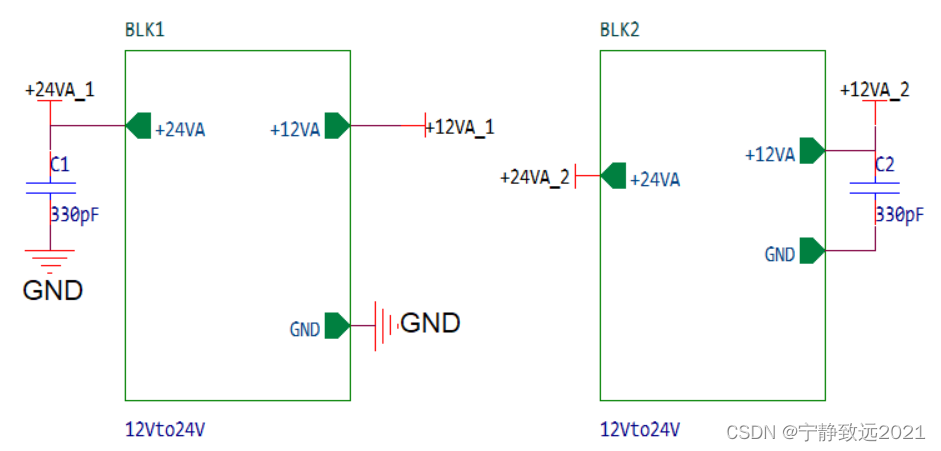

点击OK后，用鼠标绘制出方框，我这里绘制了一个，又复制了一个。可以双击进入BLOCK内部查看电路。

特别注意：这里的BLOCK是引用而不是复制，也就是说，BLOCK绘制好后，如果BLOCK指向的dsn文件发生更改，BLOCK会跟着变化，如果dsn文件改名了或者被删除了，BLOCK就会找不到dsn导致错误。所以，上图的两个BLOCK，你双击任意一个进入修改电路，保存，双击另一个BLOCK进去查看，电路也被修改了，这就说明了这里的BLOCK是引用，两个BLOCK只是名字不同（BLK1，BLK2），指向的电路是同一个。

可进行任意设计，像正常画原理图一样。

3.2 Annotate位号重排与指定mark

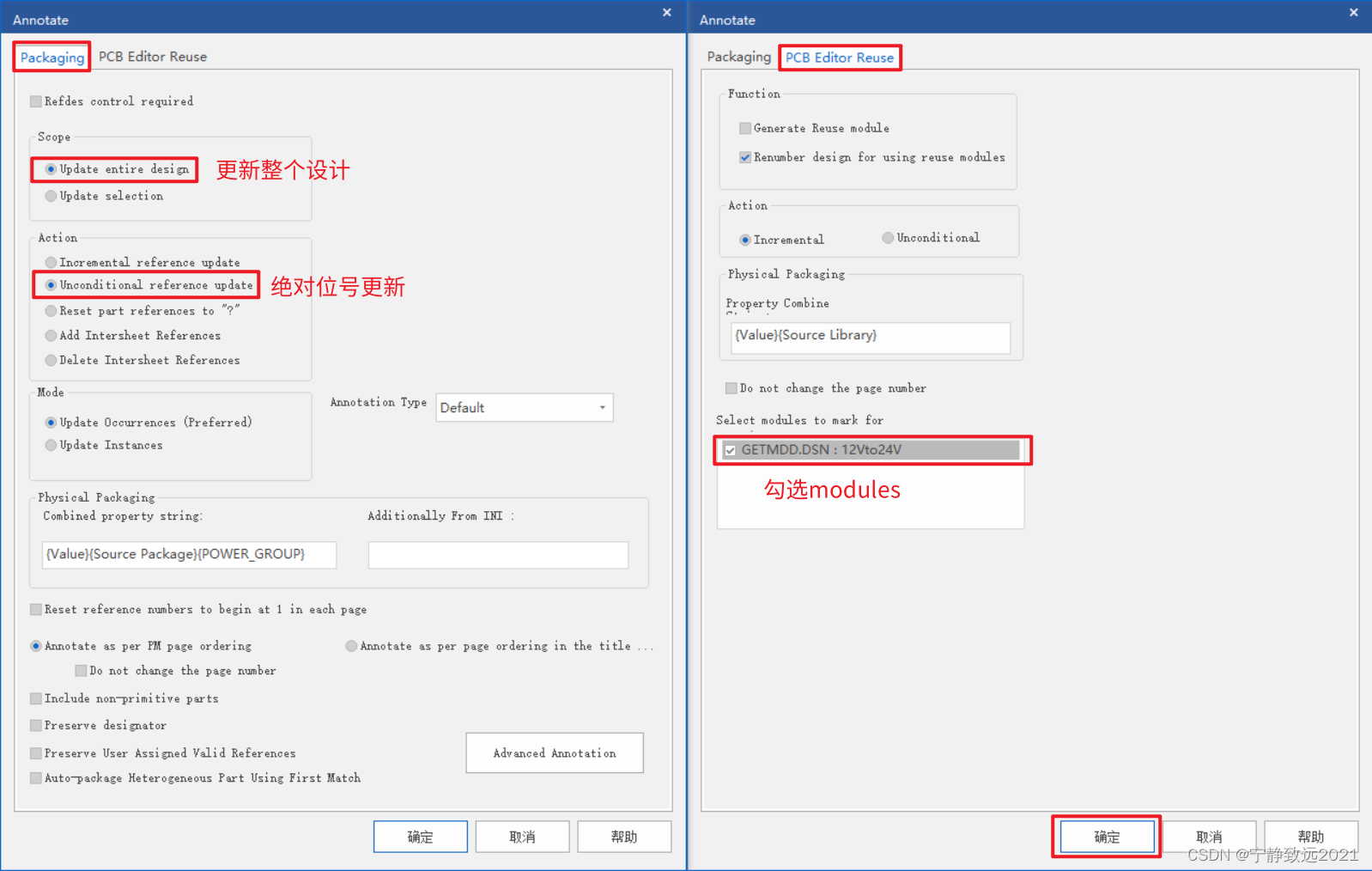

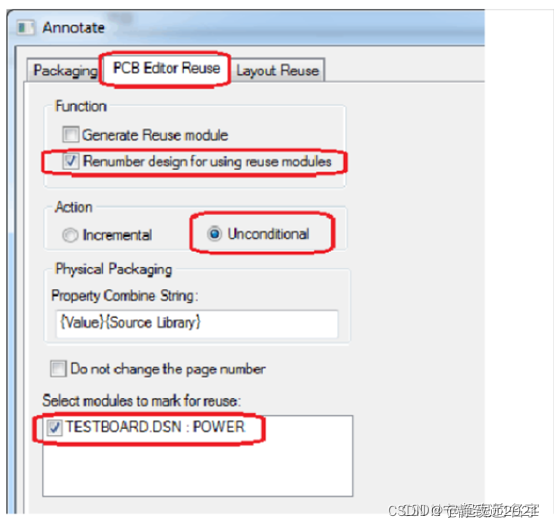

原理图画完后，Tool -> Annotate…，打开Annotate窗口。如下图设置，点击OK。会执行位号重排，同时指定好BLOCK对应的module。

3.3 导出网表
Tools -> Create Netlist…。同1.3节一样。

3.4 新建brd，试试复用效果

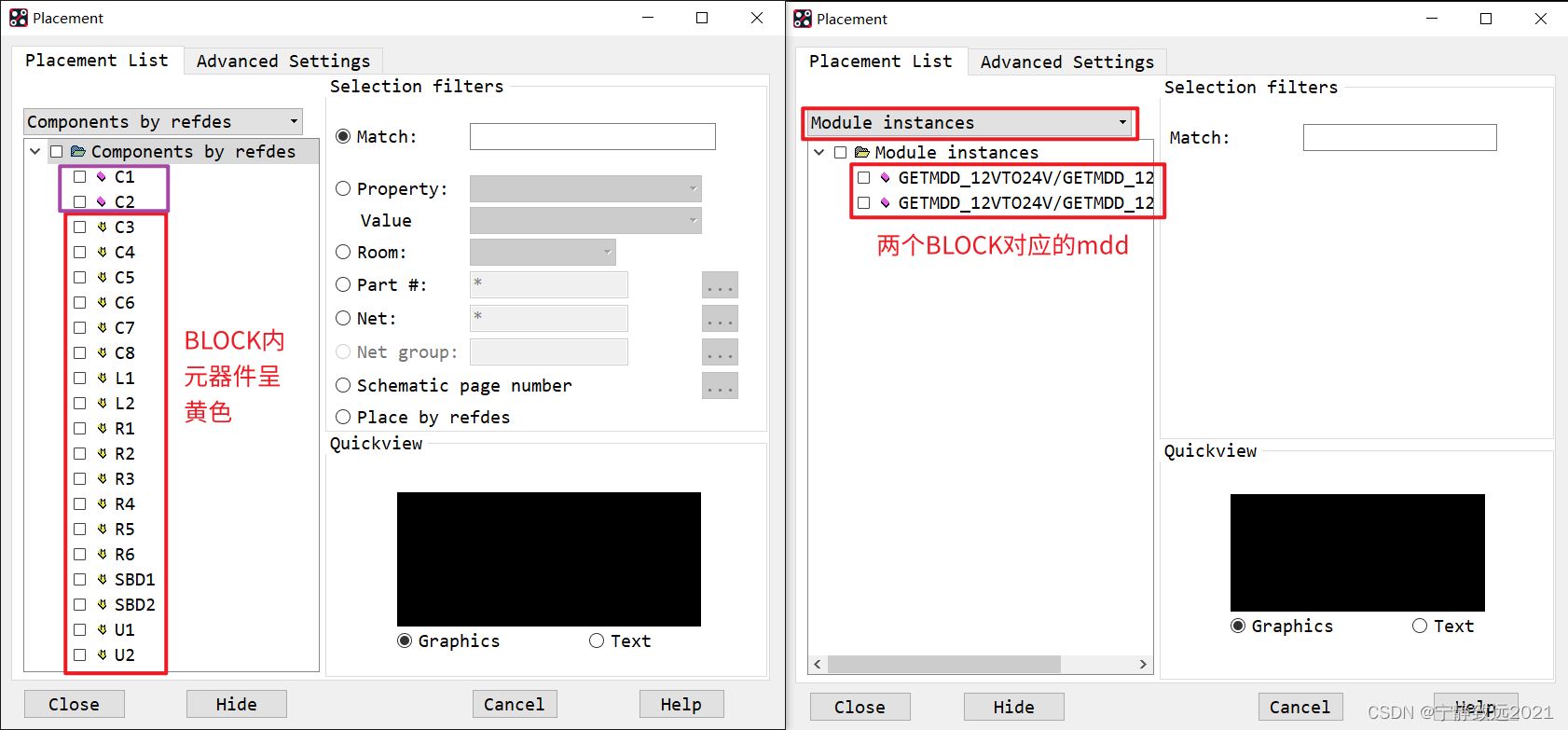

导入网表后，Place -> Manually…，打开Placement窗口，如下图所示。可以看到Components by refdes中，BLOCK内的元器件呈黄色，BLOCK外的呈粉红色。再看Module instances，可以看到两个BLOCK对应的mdd。

放置两个Module instances（模块实例），效果如下图所示。

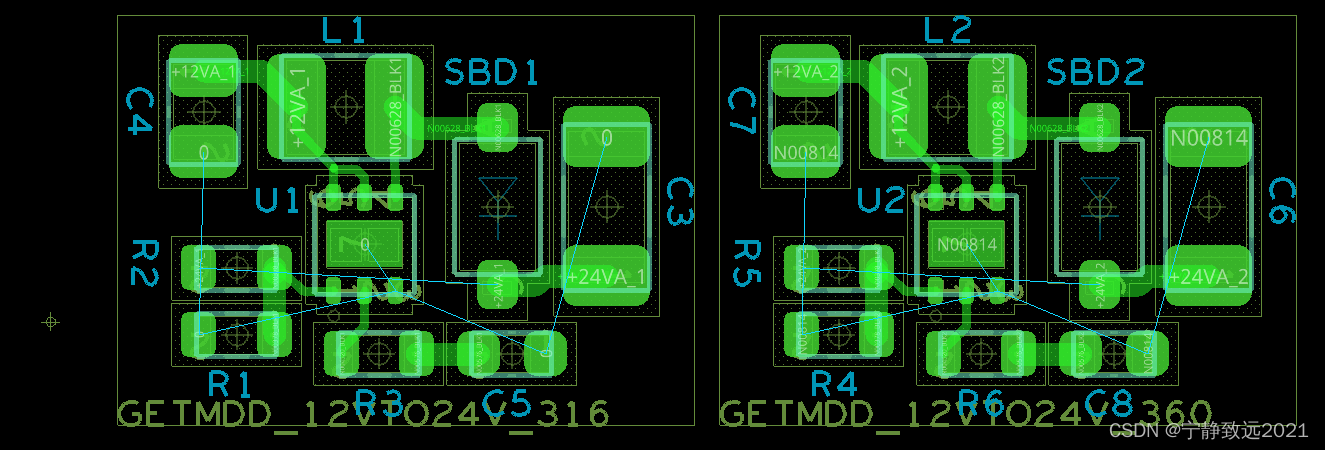

可以看到，元器件位号会跟随原理图自动变化，原本的布局布线包括丝印等与mdd保持一致。mdd有个外框框住，表示这是一个group，find中选中groups，可以整体移动，选中symbles可以移动单个器件，很灵活。

4.Module原理说明

为什么module中的器件原理图和PCB能对应上？一是mdd文件的名字，是dsn名_原理图页名，这让软件可以找到那个原理图；二是复用的原理图执行了pcb editor reuse，添加了REUSE_ID这个属性，软件能根据这个属性准备对应每个器件，所以原理图中的位号变了，mdd布局还是不会乱，可以知道mdd并不像brd一样依赖位号确定元器件，而是利用REUSE_ID。

5.更新Module原理图与PCB

1）复用的原理图内部修改后，只要port 口没有变，则使用它的原理图中的BLOCK不用手动同步，因为BLOCK是引用，同步是自动的，实时的。而如果port口变化了，则需要右击BLOCK -> Synchronize Up；

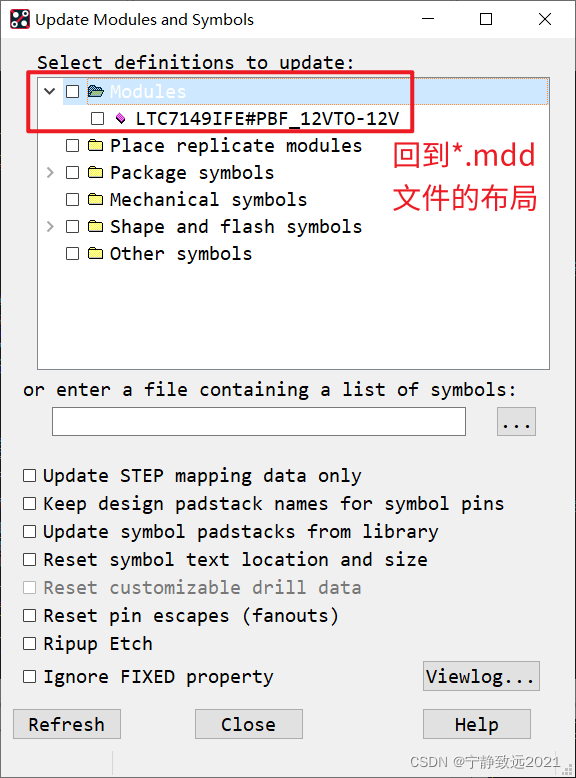

2）做好的模块文件用在 pcb 中后，若需要修改这部分文件，可以打开对应的mdd文件，然后在原 pcb 中使用 update symbol 功能，选相应的 moddle进行更新。当然，你也可以直接修改复用PCB模块的单个器件，不过这时你如果update modules，布局又会回到mdd的布局了。
