PCBLayout跳坑指南——PCB走线角度选择到底该不该90°？

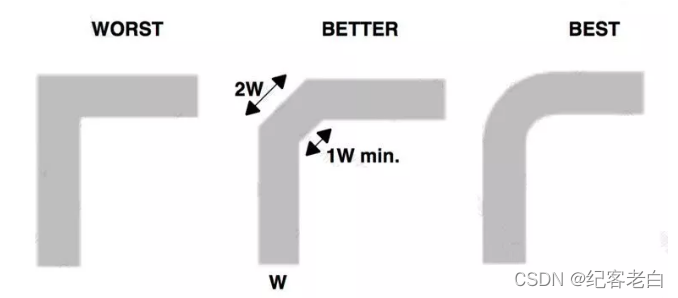

现在但凡打开SoC原厂的PCB Layout Guide，都会提及到高速信号的走线的拐角角度问题，都会说高速信号不要以直角走线，要以45度角走线，并且会说走圆弧会比45度拐角更好。
事实是不是这样？PCB走线角度该怎样设置，是走45度好还是走圆弧好？90度直角走线到底行不行？这是老白经常看见广大 PCB Layout 拉线菌热议的话题。

大家开始纠结于pcb走线的拐角角度，也就是近十几二十年的事情。上世纪九十年代初，PC界的霸主Intel主导定制了PCI总线技术。
（当时的老白很感谢Intel发布了PCI接口，正是有了PCI总线接口的带宽提升，包括后来的AGP总线接口，才诞生了像 3DFX VOODOO 巫毒这样的显卡，老白在当时也第一次体验到了古墓丽影 劳拉 的风采，还有暴爽的极品飞车2、经典的雷神之锤等等，回想起来，正是有了3D游戏等多媒体应用的市场需求，才促进了PC的技术的发展，包括后来的互联网及智能手机的普及。）
似乎从PCI接口开始，我们开始进入了一个“高速”系统设计的时代。
20世纪90年代以后，正是有了一帮类似老白这样的玩家对3D性能的渴望，使得相应的电子设计和芯片制造技术能够按照摩尔定律往前发展，由于IC制程的工艺不断提高，IC的晶体管开关速度也越来越快，各种总线的时钟频率也越来越快，信号完整性问题也在不断的引起大家的研究和重视。比如现在人们对4K高清家庭影音视频的需求，HDMI2.0传输标准速率已经达到了 18Gbps ！！！
在我诞生之前，pcb拉线菌应该还是比较单纯的同学，把线路拉通，撸顺，整洁美观即可，不用去关注各种信号完整性问题。比如下图所示的 HP 经典的 HP3456A 六位半万用表的电路板所示，大量的90°角走线。

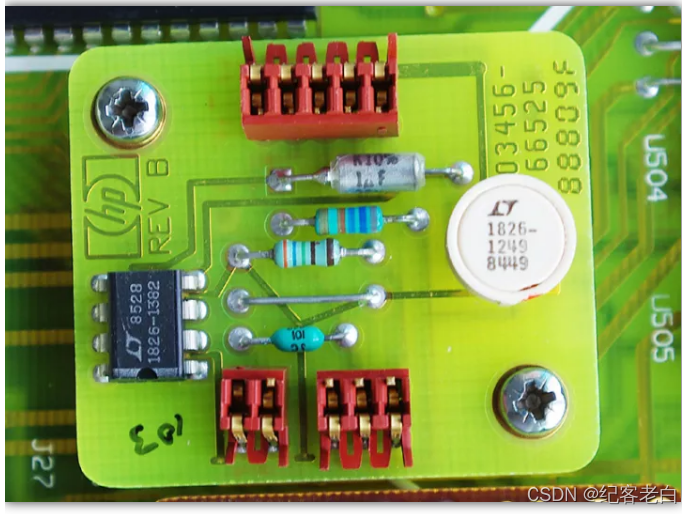

HP3456A 没有泪滴，几乎是故意走的直角（某些地方本来一个斜角走完，它偏要连续走几个直角），绝大多数地方没有铺铜。
右上角，拐直角不止，线宽还变小了？

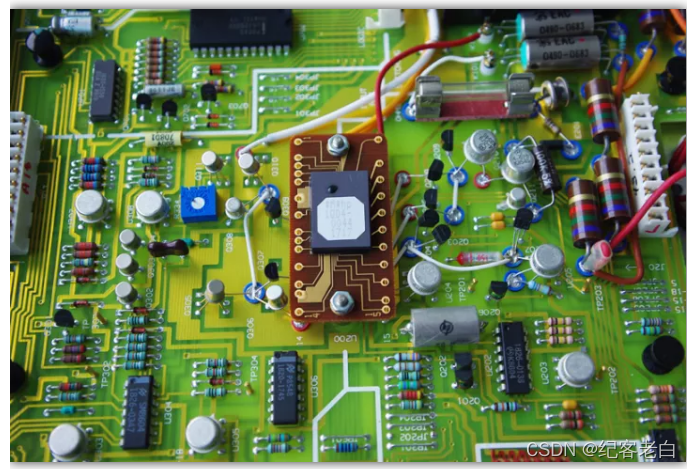

直角、搭桥、铺铜，模拟就真的不能铺铜吗？

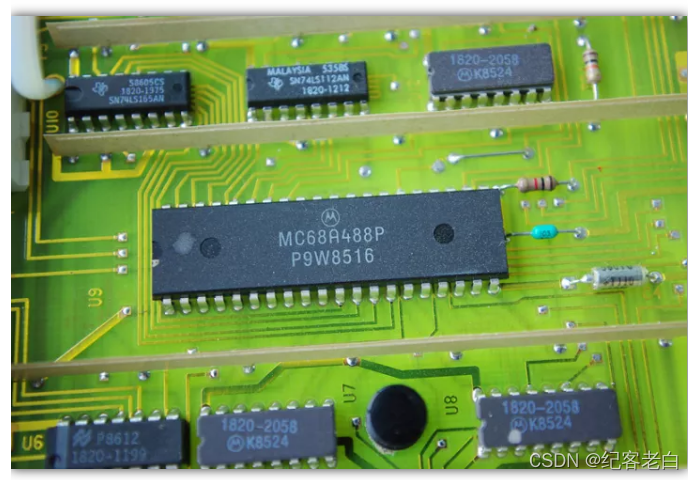

直角，45度斜线，任意角度斜线，方焊盘，
