一、什么是外部中断
外部中断，就是通过单片机IO引脚电平的变化触发的中断。
二、STC15系列单片机有哪些外部中断
STC15系列单片机的外部中断源一共有5个，分别是外部中断0（INT0）、外部中断1（INT1）、外部中断2（INT2）、外部中断3（INT3）、外部中断4（INT4）；当然不是所有的STC15系列单片机都有着5个外部中断。
三、外部中断的触发方式
| 中断源 | 触发行为 |
| 外部中断0（INT0） | IT0 = 1：下降沿；IT0 = 0：上升沿和下降沿均可 |
| 外部中断1（INT1） | IT1 = 1：下降沿；IT1 = 0：上升沿和下降沿均可 |
| 外部中断2（INT2） | 仅下降沿 |
| 外部中断3（INT3） | 仅下降沿 |
| 外部中断4（INT4） | 仅下降沿 |

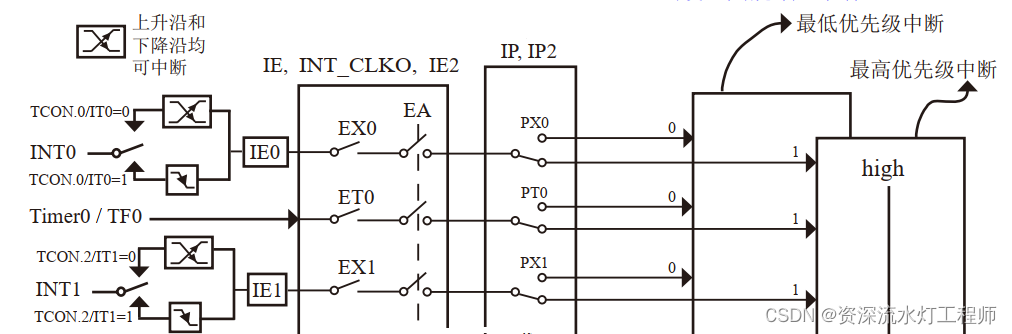

INT0和INT1：既可以上升沿触发，又可以下降沿触发，可以设置中断优先级

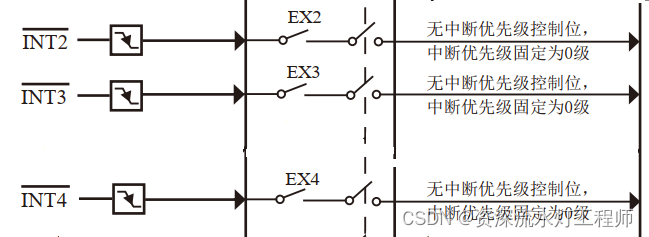

INT2、INT3、INT4：只能下降沿触发，不能设置中断优先级，优先级固定为0
四、外部中断的中断入口地址、查询次序、优先级、请求标志、允许位
| 中断源 | 中断向量地址 | 相同优先级内的查询次序 | 中断优先级设置 | 优先级0（最低） | 优先级1（最高） | 中断请求标志位 | 中断允许控制位 |
| INT0 | 0003H | 0（最高） | PX0 | 0 | 1 | IE0 | EX0、EA |
| INT1 | 0013H | 2 | PX1 | 0 | 1 | IE1 | EX1、EA |
| INT2 | 0053H | 10 | 0 | 0 | 无 | 无 | EX2、EA |
| INT3 | 005BH | 11 | 0 | 0 | 无 | 无 | EX3、EA |
| INT4 | 0083H | 16 | 0 | 0 | 无 | 无 | EX4、EA |

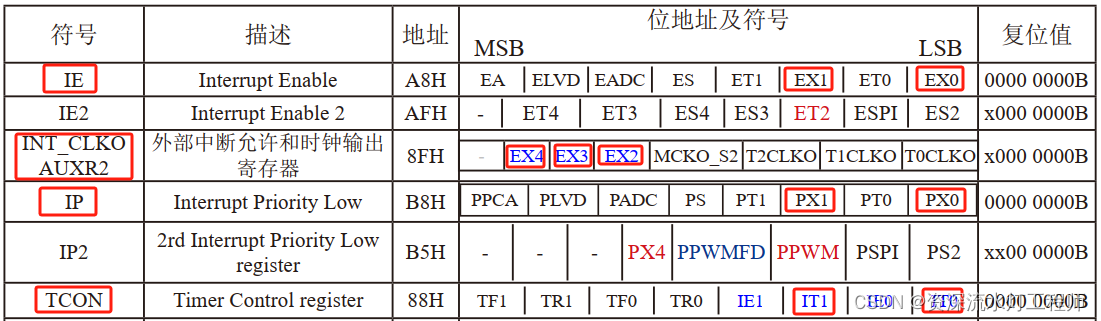

五、与外部中断相关的寄存器（红框的部分是用得上的）
中断允许寄存器IE
STC15系列单片机CPU对中断源的开放和屏蔽，是通过内部的中断允许寄存器IE来控制的。针对外部中断，IE寄存器里面能用到的位分别是EA、EX1、EX0。
EA：CPU的中断总开关，EA=1，CPU开放中断；EA=0，CPU屏蔽所有中断；
EX1：外部中断1中断允许位，EX1=1，允许外部中断1中断；EX1=0，禁止外部中断1中断；
EX0：外部中断1中断允许位，EX0=1，允许外部中断0中断；EX0=0，禁止外部中断0中断；
按道理外部中断2、外部中断3、外部中断4的中断允许也在这个IE寄存器里面设置吧，再怎么也得在IE2寄存器里面设置吧；这是因为STC15系列单片机是一个加强型的单片机，在intel原始的51内核上添加了太多功能，又要兼容原始的51内核，只能扩充更多的寄存器了，接下来的INT_CLKO（AUXR2）寄存器就是STC15系列单片机扩充出来的。就好比买了一艘破船，装修一下，乱七八糟什么武器都往上面装，搞得功能超级强大。
外部中断允许和时钟输出寄存器INT_CLKO（AUXR2）
前面说过INT_CLKO（AUXR2）寄存器是STC15系列单片机扩充出来的，外部中断2/3/4的中断允许为就放在这个寄存器里面，分别是EX2/EX3/EX4。
EX4：外部中断4中断允许位，EX4=1，允许外部中断4中断；EX4=0，禁止外部中断4中断；
EX3：外部中断3中断允许位，EX3=1，允许外部中断3中断；EX3=0，禁止外部中断3中断；
EX2：外部中断2中断允许位，EX2=1，允许外部中断2中断；EX2=0，禁止外部中断4中断；
中断优先级控制寄存器IP
STC15系列单片机的中断有两个中断优先等级，优先级0（低优先级）和优先级1（高优先级），外部中断0（INT0）和外部中断1（INT1）可以设置在这两个等级中的一个，外部中断2/3/4就只能设置在等级0，也不用设置，单片机设计的时候就已经设置好了。所以IP寄存器里面能用到的就两个位PX1和PX0。
PX1：外部中断1优先级控制位；
当PX1 = 0时，外部中断1为最低优先级中断（优先级0）；
当PX1 = 1时，外部中断1为最高优先级中断（优先级1）；
PX0：外部中断0优先级控制位；
当PX0 = 0时，外部中断0为最低优先级中断（优先级0）；
当PX0 = 1时，外部中断0为最高优先级中断（优先级1）；
定时器/计数器控制寄存器TCON
TCON是定时器/计数器T0和T1的控制寄存器，估计STC公司也是想节约资源，把外部中断0和外部中断1的请求中断源和中断状态标志位也放在这个寄存器里面。前面说过外部中断0和外部中断1可以设置成上升沿还活着下降沿触发外部中断，需要用到的寄存器就是TCON，对应的位是IT1和IT0，还有对应的中断状态标志位分别是IE1和IE0。
IE1：外部中断1的中断请求标志，IE1=1，外部中断向CPU请求中断，当CPU响应改中断时，由硬件清零IE1；
IT1：外部中断1中断源类型选择位。IT1=0，P3.3（INT1）引脚上只要有电平变化，不管是上升沿还是下降沿，都可触发外部中断1。IT1=1时，只有下降沿可以触发外部中断1。
IE0：外部中断0的中断请求标志，IE0=1，外部中断向CPU请求中断，当CPU响应改中断时，由硬件清零IE0；
IT0：外部中断0中断源类型选择位。IT0=0，P3.2（INT0）引脚上只要有电平变化，不管是上升沿还是下降沿，都可触发外部中断0。IT0=1时，只有下降沿可以触发外部中断0。
六、外部中断的应用

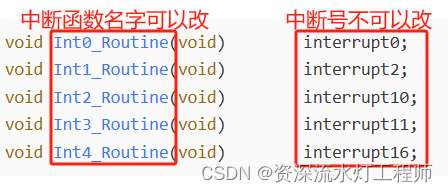

在Keil C中声明中断函数
void Int0_Routine(void) interrupt0;
void Int1_Routine(void) interrupt2;
void Int2_Routine(void) interrupt10;
void Int3_Routine(void) interrupt11;
void Int4_Routine(void) interrupt16;
七、外部中断的C语言实现
外部中断0（上升沿与下降沿都触发）
#include "STC15.h"
#include "intrins.h"
bit FLAG;//中断边沿的类型的判断
sbit P10 = P1^0; //随便定义一个测试引脚，用于检验中断是否发生
void main()
{
/*INT0在STC15.h头文件中有定义 sbit INT0 = P3^2;*/
INT0 = 1; //将外部中断0的引脚INT0，也就是P3^2初始电平设置为高电平
IT0 = 0; //IT0 = 0,表示上升沿和下降沿都可以触发中断
EX0 = 1; //外部中断0的使能位打开
EA = 1; //中断总开关打开
/*至此，只要P3^2引脚的电平边沿有变化，就会触发外部中断0，
程序就会跳转到中断服务程序*/
while(1);
}
/*外部中断0 的中断服务程序*/
void Int0_Routine(void) interrupt0
{
P10 = !P10; //将测试引脚电平翻转
/*FLAG用于记录中断引脚的电平；
INT0 = 0，电平从1变成0，是下降沿；
INT0 = 1，电平从0变成1，是上升沿；*/
FLAG = INT0;
}外部中断0（下降沿触发）
#include "STC15.h"
#include "intrins.h"
sbit P10 = P1^0; //随便定义一个测试引脚，用于检验中断是否发生
void main()
{
/*INT0在STC15.h头文件中有定义 sbit INT0 = P3^2;*/
INT0 = 1; //将外部中断0的引脚INT0，也就是P3^2初始电平设置为高电平
IT0 = 1; //IT0 = 1,表示下降沿触发中断
EX0 = 1; //外部中断0的使能位打开
EA = 1; //中断总开关打开
/*至此，只要P3^2引脚的电平边沿有变化，就会触发外部中断0，
程序就会跳转到中断服务程序*/
while(1);
}
/*外部中断0 的中断服务程序*/
void Int0_Routine(void) interrupt0
{
P10 = !P10; //将测试引脚电平翻转
}外部中断1（上升沿与下降沿都触发）
#include "STC15.h"
#include "intrins.h"
bit FLAG;//中断边沿的类型的判断
sbit P10 = P1^0; //随便定义一个测试引脚，用于检验中断是否发生
void main()
{
/*INT1在STC15.h头文件中有定义 sbit INT1 = P3^3;*/
INT1 = 1; //将外部中断1的引脚INT1，也就是P3^3初始电平设置为高电平
IT1 = 0; //IT1 = 0,表示上升沿和下降沿都可以触发中断
EX1 = 1; //外部中断1的使能位打开
EA = 1; //中断总开关打开
/*至此，只要P3^3引脚的电平边沿有变化，就会触发外部中断1，
程序就会跳转到中断服务程序*/
while(1);
}
/*外部中断1 的中断服务程序*/
void Int1_Routine(void) interrupt2
{
P10 = !P10; //将测试引脚电平翻转
/*FLAG用于记录中断引脚的电平；
INT1 = 0，电平从1变成0，是下降沿；
INT1 = 1，电平从0变成1，是上升沿；*/
FLAG = INT1;
}外部中断1（下降沿触发）
#include "STC15.h"
#include "intrins.h"
sbit P10 = P1^0; //随便定义一个测试引脚，用于检验中断是否发生
void main()
{
/*INT1在STC15.h头文件中有定义 sbit INT1 = P3^3;*/
INT1 = 1; //将外部中断0的引脚INT0，也就是P3^2初始电平设置为高电平
IT0 = 1; //IT0 = 1,表示下降沿触发中断
EX0 = 1; //外部中断0的使能位打开
EA = 1; //中断总开关打开
/*至此，只要P3^2引脚的电平边沿有变化，就会触发外部中断0，
程序就会跳转到中断服务程序*/
while(1);
}
/*外部中断1 的中断服务程序*/
void Int1_Routine(void) interrupt2
{
P10 = !P10; //将测试引脚电平翻转
}外部中断2（下降沿触发）
#include "STC15.h"
#include "intrins.h"
/*一般sfr INT_CLKO = 0x8F;这条语句在STC15.h中有，在程序中就不用再写了*/
sfr INT_CLKO = 0x8F; //外部中断与时钟输出控制寄存器
sbit P10 = P1^0; //随便定义一个测试引脚，用于检验中断是否发生
void main()
{
INT_CLKO |= 0x10; //相当于EX2=1,使能外部中断2
EA = 1; //中断总开关打开
/*至此，只要INT2引脚有下降沿，就会触发外部中断2，
程序就会跳转到中断服务程序*/
while(1);
}
/*外部中断2 的中断服务程序*/
void Int2_Routine(void) interrupt10
{
P10 = !P10; //将测试引脚电平翻转
/*如果需要手动清除中断标志位，先关闭中断，系统会自动清除内部的中断标志;
再重新开启中断*/
//INT_CLKO &= 0xEF;
//INT_CLKO |= 0x10;
}外部中断3（下降沿触发）
#include "STC15.h"
#include "intrins.h"
/*一般sfr INT_CLKO = 0x8F;这条语句在STC15.h中有，在程序中就不用再写了*/
sfr INT_CLKO = 0x8F; //外部中断与时钟输出控制寄存器
sbit P10 = P1^0; //随便定义一个测试引脚，用于检验中断是否发生
void main()
{
INT_CLKO |= 0x20; //相当于EX3=1,使能外部中断3
EA = 1; //中断总开关打开
/*至此，只要INT3引脚的有下降沿，就会触发外部中断3，
程序就会跳转到中断服务程序*/
while(1);
}
/*外部中断3 的中断服务程序*/
void Int3_Routine(void) interrupt11
{
P10 = !P10; //将测试引脚电平翻转
/*如果需要手动清除中断标志位，先关闭中断，系统会自动清除内部的中断标志;
再重新开启中断*/
//INT_CLKO &= 0xDF;
//INT_CLKO |= 0x20;
}外部中断4（下降沿触发）
#include "STC15.h"
#include "intrins.h"
/*一般sfr INT_CLKO = 0x8F;这条语句在STC15.h中有，在程序中就不用再写了*/
sfr INT_CLKO = 0x8F; //外部中断与时钟输出控制寄存器
sbit P10 = P1^0; //随便定义一个测试引脚，用于检验中断是否发生
void main()
{
INT_CLKO |= 0x40; //相当于EX4=1,使能外部中断4
EA = 1; //中断总开关打开
/*至此，只要INT4引脚的有下降沿，就会触发外部中断4，
程序就会跳转到中断服务程序*/
while(1);
}
/*外部中断4 的中断服务程序*/
void Int4_Routine(void) interrupt16
{
P10 = !P10; //将测试引脚电平翻转
/*如果需要手动清除中断标志位，先关闭中断，系统会自动清除内部的中断标志;
再重新开启中断*/
//INT_CLKO &= 0xBF;
//INT_CLKO |= 0x40;
}
