加速度计芯片的主要参数定义、计算、测试方法

加速度计的主要参数包括量程、分辨率、灵敏度、输出数据速率、接口类型、功耗、噪声等。量程决定了加速度的测量范围，比如±2g到±16g，不同的应用需要不同的量程。分辨率关系到能检测到的最小变化，通常用位数表示，比如12位或16位。灵敏度则是每g对应的输出值，比如LSB/g。输出数据速率是采样频率，影响响应速度和功耗。接口类型如I2C、SPI，影响如何与主控连接。功耗对于移动设备很重要，噪声和温度范围也是关键参数。

一、加速度计芯片的主要参数

1、量程（Measurement Range）

定义加速度的测量范围（如 ±2g、±4g、±8g、±16g）。

量程越大，可检测的加速度范围越广，但分辨率可能降低。

2、分辨率（Resolution）

数字输出的位数（如 8位、10位、12位、14位），决定最小可检测的加速度变化（例如 12位分辨率对应约 4mg/LSB）。

3、灵敏度（Sensitivity）

每单位加速度对应的输出值（例如 1024 LSB/g）。

4、输出数据速率（Output Data Rate, ODR）

采样频率（如 10Hz、100Hz、1kHz），影响响应速度和功耗。

5、接口类型（Interface）

通信协议（如 I²C、SPI、UART），决定与主控芯片的连接方式。

6、功耗（Power Consumption）

工作电流和待机电流，对低功耗应用（如穿戴设备）尤为重要。

7、噪声（Noise Density）

加速度计的噪声水平（如 100 µg/√Hz），影响测量精度。

8、温度范围（Operating Temperature）

芯片的工作温度范围（如 -40°C 至 +85°C）。

9、内置功能

是否支持自由落体检测、点击/双击识别、运动唤醒等高级功能。

二、加速度计的噪声

噪声通常指的是传感器输出中的随机波动，加速度计的噪声是衡量其输出信号中随机波动的关键指标，直接影响测量精度。确认噪声的方法通常包括以下步骤：

1、通过数据手册参数确认

噪声密度（Noise Density）

单位：通常以 µg/√Hz 或 mg/√Hz 表示。

含义：表示在单位带宽（1Hz）内的噪声强度。

示例：某加速度计噪声密度为 100 µg/√Hz，若带宽为 100Hz，则总噪声为：

总噪声（Total Noise）

数据手册可能直接给出特定带宽下的总噪声（如 ±2mg RMS）。

与带宽的关系：噪声随带宽的平方根增加（噪声功率与带宽成正比）。

噪声类型

白噪声：均匀分布在所有频率的噪声（常见于数字传感器）。

1/f 噪声（粉红噪声）：低频段噪声更强（常见于模拟传感器）。

2、实际测量方法

静态测试法

1、将加速度计固定在无振动的环境中（如桌面）。

2、以高采样率（至少高于目标带宽）采集一段时间（如 10 秒）的原始数据。

3、计算输出的标准差（Standard Deviation），即 RMS（均方根）噪声。

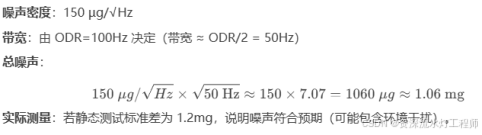

3、噪声与芯片性能的关系

噪声随带宽增加而增大，可通过降低输出数据速率（ODR）或添加低通滤波器减少噪声。

三、加速度计的带宽

既然说到了带宽，那就要解释一下什么是带宽。带宽在电子设备中通常指信号能够通过的频率范围，但加速度计的带宽具体指什么呢？可能需要联系到传感器能够有效测量的最高频率。比如，如果加速度计的带宽是100Hz，意味着它能准确测量频率在0到100Hz之间的振动或加速度变化，超过这个频率的信号可能会被衰减或无法检测。高带宽的加速度计适合测量快速变化的振动，如机械冲击或高频机械振动，而低带宽的可能更适合静态或缓慢变化的加速度测量，比如倾角检测。

1、带宽的定义

物理意义
带宽表示加速度计能够有效测量的频率上限。例如：带宽为 100Hz：可测量频率在 0Hz（直流）到 100Hz 之间的振动信号。频率超过 100Hz 的信号会被显著衰减，导致测量失真。

-3dB 点

在频响曲线中，-3dB 对应信号功率衰减为原始值的 50%（幅度衰减为 70.7%）。

带宽通常以 -3dB 截止频率（fcfc​）标定。

2、带宽的影响因素

传感器内部低通滤波器

加速度计通常内置低通滤波器（Anti-Aliasing Filter），用于限制带宽，避免高频噪声混叠到有效信号中。

滤波器截止频率直接决定带宽。

输出数据速率（ODR）

ODR（采样率）需满足奈奎斯特采样定理：ODR≥2×fcODR≥2×fc​。

若 ODR=200Hz，则理论最大带宽为100Hz。

机械结构响应

MEMS 加速度计的机械谐振频率远高于带宽（如 5kHz），但实际可用带宽由电路和滤波器限制。

3、带宽与性能的关系

高频信号检测

高带宽（如 1kHz）：适合捕捉快速变化的振动（如冲击、机械故障监测）。

低带宽（如 10Hz）：适合静态或慢速运动（如倾角检测、计步器）。

噪声与带宽的权衡

功耗

高带宽需要更高的 ODR 和更快的信号处理，可能增加功耗（对电池供电设备需优化）。

4、实际应用场景

工业振动监测

需检测高频机械振动（如轴承故障频率 1kHz），选择带宽 ≥1kHz 的加速度计。

消费电子（手机、手环）

检测人体运动（步频通常 <10Hz），带宽设为 20Hz 即可，兼顾低噪声和低功耗。

汽车安全（碰撞检测）

需快速响应冲击信号（微秒级），带宽需高达 2kHz 以上。

5、带宽测试方法

频率响应测试

使用振动台输入正弦扫频信号（如 10Hz–1kHz），测量输出幅度衰减至 -3dB 的频率点。

阶跃响应测试

输入阶跃加速度信号，通过上升时间估算带宽：

四、加速度计的灵敏度详解

1、灵敏度的定义

灵敏度（Sensitivity） 是指加速度计输出信号与输入加速度之间的比例关系，即 单位加速度变化引起的输出变化量。其具体表达形式取决于加速度计的类型（模拟或数字输出）：

模拟输出加速度计

单位：通常为 mV/g（毫伏每重力加速度）。

示例：灵敏度为 300 mV/g 表示每 1g 的加速度变化会产生 300mV 的电压输出变化。

数字输出加速度计

单位：通常为 LSB/g（最低有效位每重力加速度）。

示例：灵敏度为 1024 LSB/g 表示每 1g 的加速度变化会对应数字输出值变化 1024 个最小单位。

2、灵敏度的意义

灵敏度是加速度计的核心性能指标，直接影响测量精度和应用场景的选择：

检测微小加速度的能力

高灵敏度：可检测微小振动或低速运动（如地震监测、生物运动分析）。

低灵敏度：适合测量大范围加速度（如汽车碰撞检测、工业振动）。

信噪比（SNR）的影响

灵敏度越高，相同加速度下的信号幅度越大，但若噪声水平不变，信噪比会提高。

示例：灵敏度 1000 LSB/g 的加速度计在 0.1g 加速度下输出 100 LSB，若噪声为 5 LSB，则 SNR=20；若灵敏度为 500 LSB/g，同样条件下 SNR=10。

量程与灵敏度的权衡

量程（Measurement Range）与灵敏度成反比。例如：

±2g 量程的加速度计灵敏度可能为 1024 LSB/g。

±16g 量程的灵敏度可能降至 128 LSB/g。

高量程牺牲灵敏度，但可避免输出饱和（如剧烈冲击场景）。

3、灵敏度的测量方法

测量灵敏度需使用已知加速度输入并记录输出信号，常用方法是静态重力场测试法

原理：利用地球重力场（1g）作为基准输入，通过改变加速度计方向测量输出。

步骤：

1、水平校准：

将加速度计平放，使 Z 轴与重力方向垂直（理想输出：X=0g，Y=0g，Z=1g）。

记录 Z 轴输出值 Vz​（或数字值 Dz）。

2、反转测试：

将加速度计倒置（Z 轴指向地面），此时 Z 轴承受 -1g。

记录输出值 V−z​。

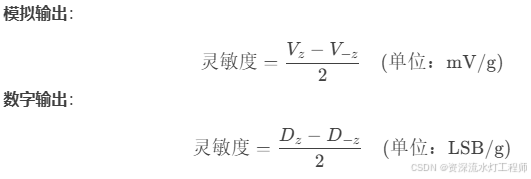

3、计算灵敏度：

4、灵敏度误差的来源与校准

误差来源

温度漂移：灵敏度随温度变化（数据手册通常提供温度系数，如 ±0.01%/°C）。

非线性误差：输出与加速度的非线性关系（尤其在量程边缘）。

安装偏差：传感器与测试方向未对齐。

校准方法

多点校准：在不同加速度下（如 0g、1g、-1g）测量输出，拟合灵敏度曲线。

温度补偿：根据温度传感器数据修正灵敏度（需芯片支持温度补偿寄存器）。

5、实际应用中的选择建议

高精度场景（如惯性导航、精密仪器）：

选择高灵敏度（如 1024 LSB/g）且低噪声的加速度计（如 ADXL355）。

定期校准以补偿温度漂移。

高动态范围场景（如无人机、碰撞检测）：

选择低灵敏度（如 128 LSB/g）但大量程（±16g）的型号（如 MPU6050）。

确保灵敏度与量程匹配，避免信号饱和。

消费电子（如手机、手环）：

平衡灵敏度与功耗，通常选择 500–1000 LSB/g 的中等灵敏度加速度计（如 LIS3DH）。

加速度计的 OFFSET值（偏移值）是指当加速度计处于静止状态或零加速度输入时，其输出信号的非零偏差值。这一参数反映了传感器的固有误差，可能由制造工艺、温度变化、安装偏差或长期使用导致的老化等因素引起。以下是其详细含义及影响：

五、加速度计的偏移值（OFFSET）

加速度计的 偏移值是指当加速度计处于静止状态或零加速度输入时，其输出信号的非零偏差值。这一参数反映了传感器的固有误差，可能由制造工艺、温度变化、安装偏差或长期使用导致的老化等因素引起。

1、偏移值的分类

静态偏移

当加速度计静止且无外部加速度作用时，各轴（X/Y/Z）的输出应理想上为零（或在重力场中仅重力方向有1g输出）。

OFFSET值即为此时实际输出与理论值的偏差。

示例：

平放时，Z轴理论输出为+1g（重力方向），实际输出为+1.05g → Z轴OFFSET=+0.05g。

X轴理论输出为0g，实际输出为-0.02g → X轴OFFSET=-0.02g。

动态偏移

在运动过程中，OFFSET可能因温度变化或机械应力发生漂移，导致输出信号整体偏离真实值。

2、偏移值的来源

制造工艺误差

MEMS传感器的微结构不对称或电路板焊接偏差导致初始偏移。

温度影响

温度变化导致材料膨胀/收缩或电路参数变化，引起OFFSET漂移（数据手册通常标注温度系数，如 ±0.1mg/°C）。

长期稳定性

传感器老化或机械疲劳导致OFFSET随时间缓慢变化。

安装倾斜

传感器未严格水平安装，导致重力分量在各轴上的投影误差（如X轴倾斜5°，引入OFFSET≈sin(5°)=0.087g）。

3、偏移值的影响

静态测量误差

在倾角检测、姿态估计等应用中，OFFSET会导致角度计算偏差。

示例：若X轴OFFSET=0.1g，静止时误判为倾斜角≈5.7°（arctan(0.1g/1g)）。

动态信号失真

振动或运动信号叠加OFFSET，影响峰值检测和频率分析。

系统累积误差

在惯性导航中，未校准的OFFSET会通过积分放大，导致位置和速度估计严重偏离。

4、如何校准OFFSET值

静态校准法

步骤：

将加速度计静止放置在已知方向（如水平面）。

采集各轴输出数据（建议多次采样取平均）。

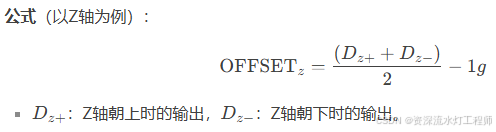

计算OFFSET并写入校准寄存器（若有）或在软件中补偿。

动态校准法（多位置法）

步骤：

将加速度计依次放置在不同方向（如正面、反面、侧面）。

利用重力分量的对称性解算各轴OFFSET。
