一、什么是ESD二极管

ESD二极管与 TVS二极管原理是一样的,也是为了保护电,但ESD二极管的主要功能是防止静电。

静电防护的前提条件就要求其电容值要足够地低,一般在1PF-3.5PF之间最好,主要应用于板级保护。

二、什么是静电

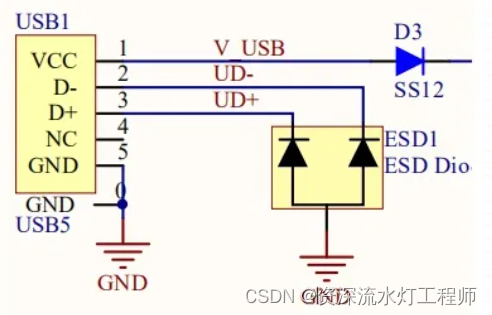

静电无处不在,不同物质的接触或者摩擦都可以产生静电。人的身上就带有很高的静电电压尤其是在冬天,人体的静电高达几千甚至上万伏。这些静电也许对人体影响不大,顶多就是电一下,但是有时电得也比较疼。但对于一些电子元器件,静电可以将它直接干废,所以电路板的设计一般都要考虑静电防护。常用的USB接口基本上都要加一个静电防护:

三、TVS二极管与ESD二极管比较

TVS二极管与ESD二极管防护原理是一样的,都是防止瞬间的高压。电路在正常情况 TVS和ESD二极管都是工作在截止区,可以把它们当空气忽略掉。

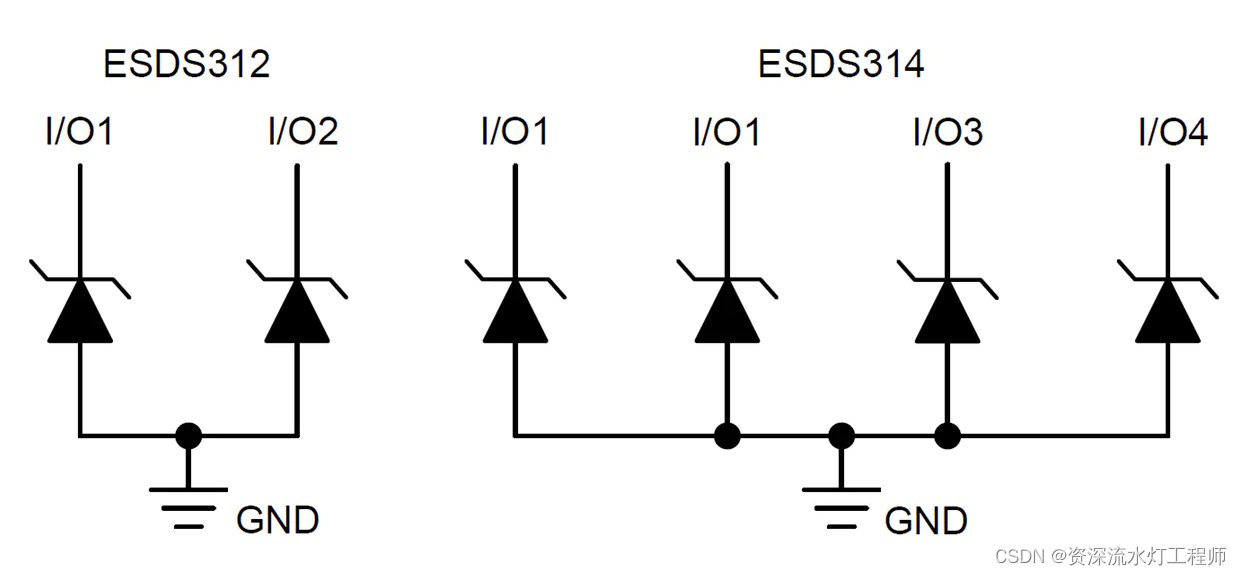

TVS二极管的一般是单个二极管,2个引脚的封装形式,体积比较大,只能对单一电路进行防护。 ESD二极管不仅有单个二极管形式的,还有很多组合布局构造成的多引脚封装,可同时接多路电路。 ESD二极管的功率普遍都比较低,选型的时候主要看的是他的抗静电等级。TVS二极管的功率相对更高。

ESD二极管功能是防静电,主要应用于电路板的防护。 TVS二极管主要功能是防浪涌过电压,主要应用于电源电路初级和次级保护。

ESD 二极管的结电容比较低,一般是几个pf,静电防护的前提条件就要求其电容值要足够地低。 TVS 二极管的结电容一般在几十pf到几十nf 之间 。
