开关电路分析——MOS加速电容的作用图解

加速电容的作用

典型的加速电容电路

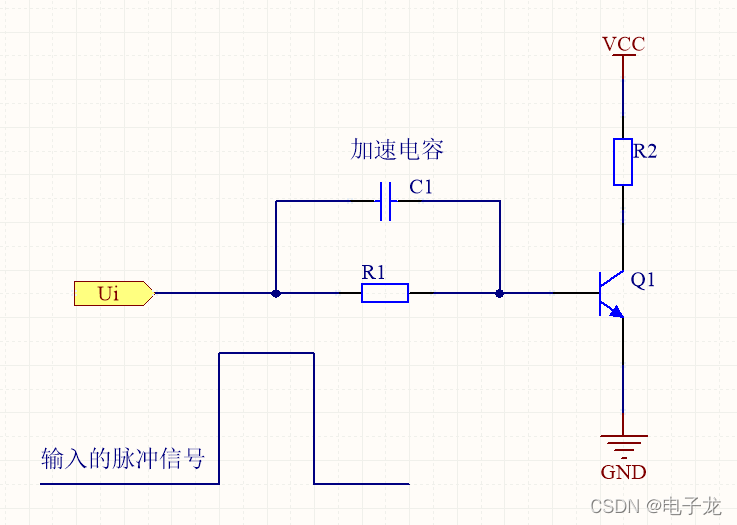

图所示是脉冲放大器（一种放大脉冲信号的放大器）中的加速电容电路。

电路中的Q1是三极管，是脉冲放大管，C1并联在R1上，C1是加速电容。C1的作用是加快Q1导通和截止的转换速度，所以称为加速电容。

（1) 控制脉冲低电平，电路达到稳态时，晶体管截止，电容两端电压为零。

（2） 控制脉冲高电平到来时，由于电容电压不能突变，电容的电压需继续保持零，这样，晶体管基极B电压突变到高电平（通过电容抬升），使晶体管迅速导通；当电容被充电到脉冲电平电压时；进入到稳态，电容电压为脉冲电平电压。

（3） 此后，当控制脉冲低电平到来时，由于电容电压不能突变，需继续保持脉冲电平电压，因此，基极电压从零（实际为be压降)跳变到负的脉冲电平电压，使得晶体管迅速从饱和状态转到截至状态；此后，电容通过R放电，达到稳态时，两端电压为零。

（4）然后，重复以上过程。

2．电路工作原理分析

电路中的三极管Q1工作在开关状态下（相当于一个开关），Ui为加到三极管Q1基极的输入信号电压，是一个矩形脉冲信号。当Ui为高电平时，三极管Q1饱和导通；当Ui为低电平时，三极管Q1截止。

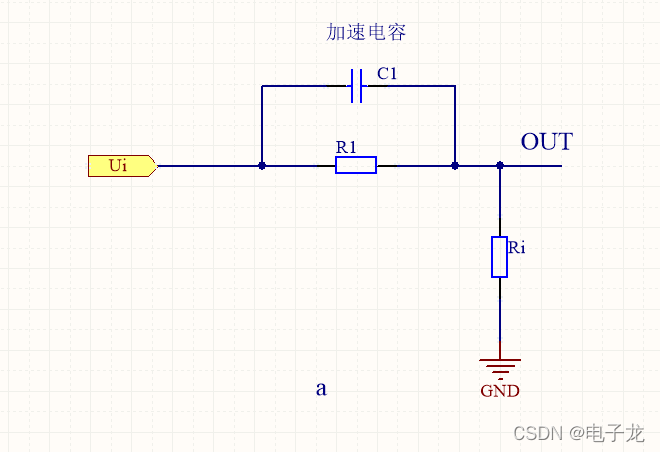

加速电容C1与三极管Q1输入电阻Ri构成如图(a)所示的等效电路。

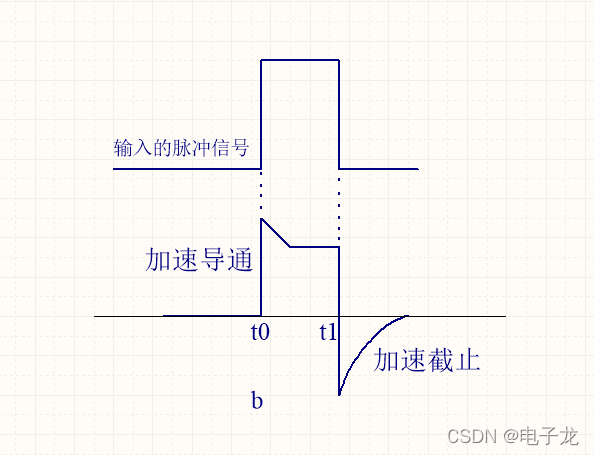

(1)加速导通过程。当输入信号电压Ui从0V跳变到高电平时，由于电容C1两端的电压不能突变，加到Q1基极的电压为一个尖顶脉冲，其电压幅值最大，如图 (b)所示。

这一尖顶脉冲加到Q1基极，使Q1基极电流迅速从0A增大到很大，这样Q1迅速从截止状态进入饱和状态，加速了Q1的饱和导通，即缩短了Q1饱和导通时间（三极管从截止进入饱和所需要的时间）。

(2)维持导通过程。在t0之后，对C1的充电很快结束，这时输入信号电压Ui加到Q1基极的电压比较小，维持Q1的饱和导通状态。

(3)加速截止过程；当输入信号电压Ui从高电平突然跳变到0V时，如图(b)所示的tl时刻，由于C1上原先充到的电压极性为左正右负，加到Q1基极的电压为负尖顶脉冲。

由于加到Q1基极的电压为负，加快了Q1从基区抽出电荷的过程，Q1以更快的速度从饱和转换到截止状态，即缩短了Q1向截止转换的时间。

由于接入电容C1，Q1以更快的速度进入饱和状态，同样也是以更快的速度进入截止状态，可见电容C1具有加速Q1工作状转换的作用，所以将C1称为加速电容。

这种加速电容电路主要出现在电子开关电路（用三极管作为开关的电路）或脉冲放大器电路中，音频放大器不用这种电路。
