立创EDA——符号的绘制

首先，进入立创EDA，登录账号

在左上角点击文件，新建，符号

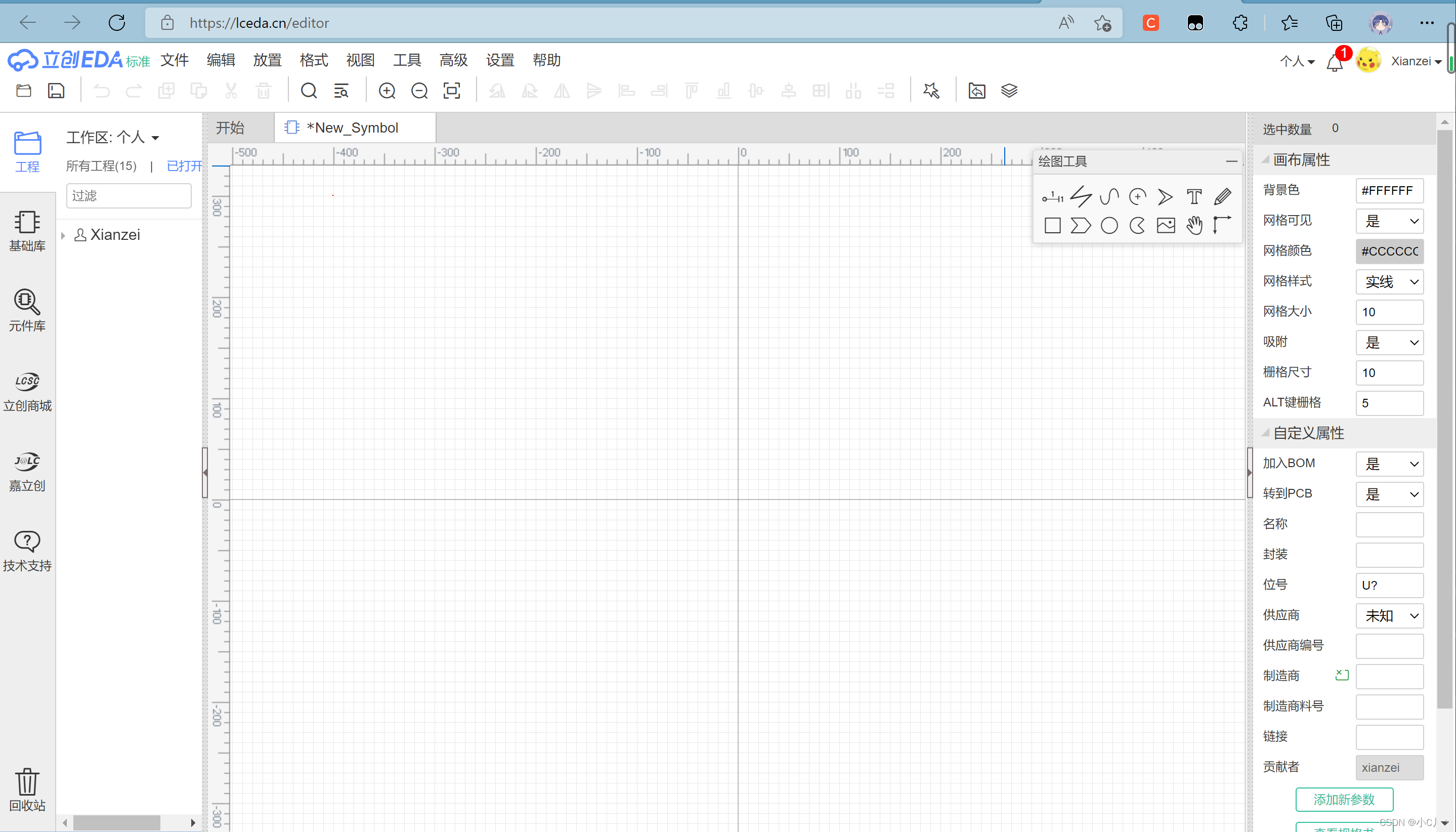

这样就建立了一个符号工程，界面中出现原理图画布

在右上角是一些管脚、矩形、线条等绘图工具，利用这些工具我们可以绘制符号

通过空格可以旋转管脚，滚动鼠标滚轮可以放大缩小，按住鼠标右键可以拖动画布

默认的栅格和网格为10个大小，按正常栅格移动达不到要求时可以按住ATL，此时按照ATL栅格进行移动。

利用符号向导快速生成符号

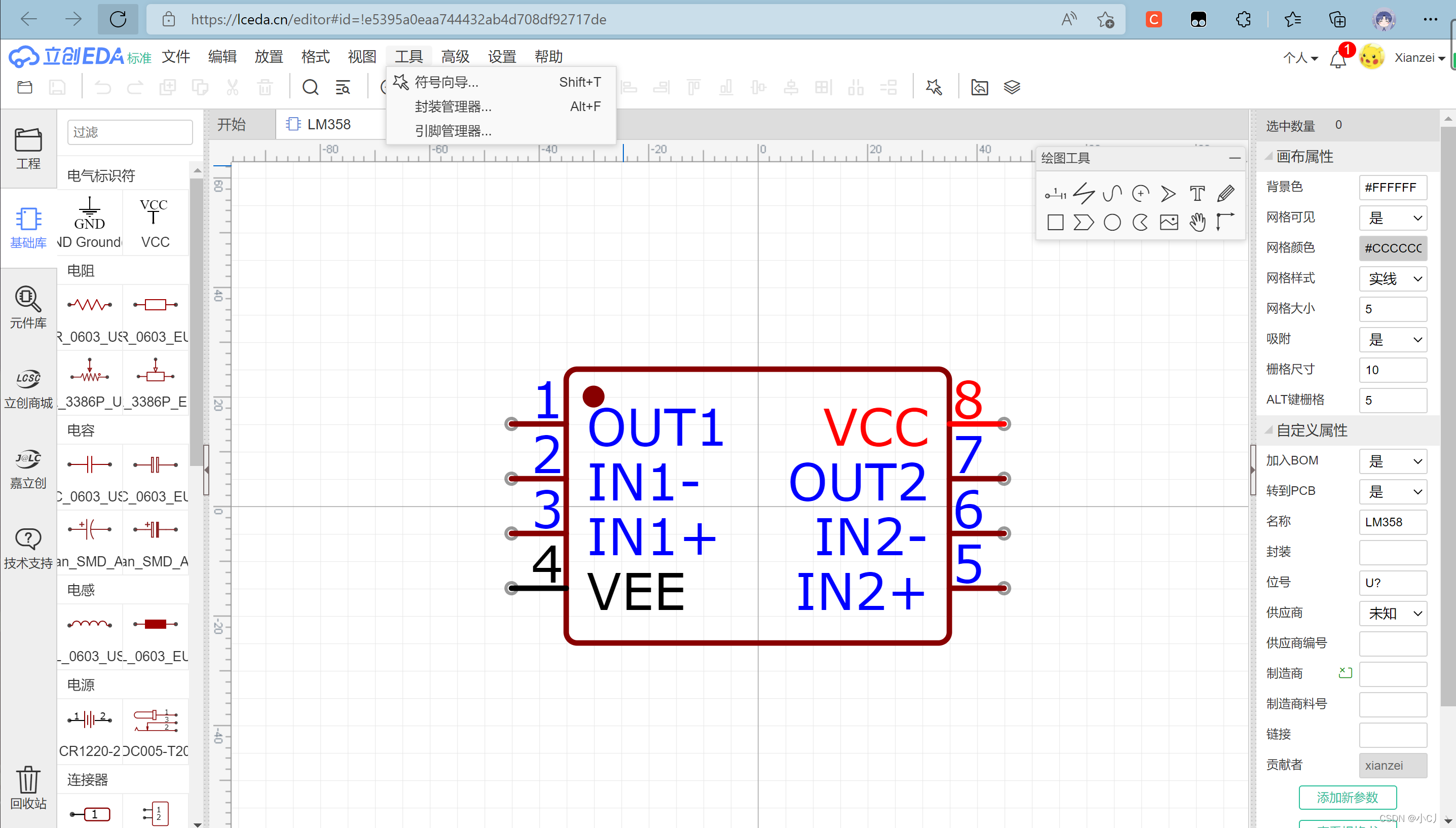

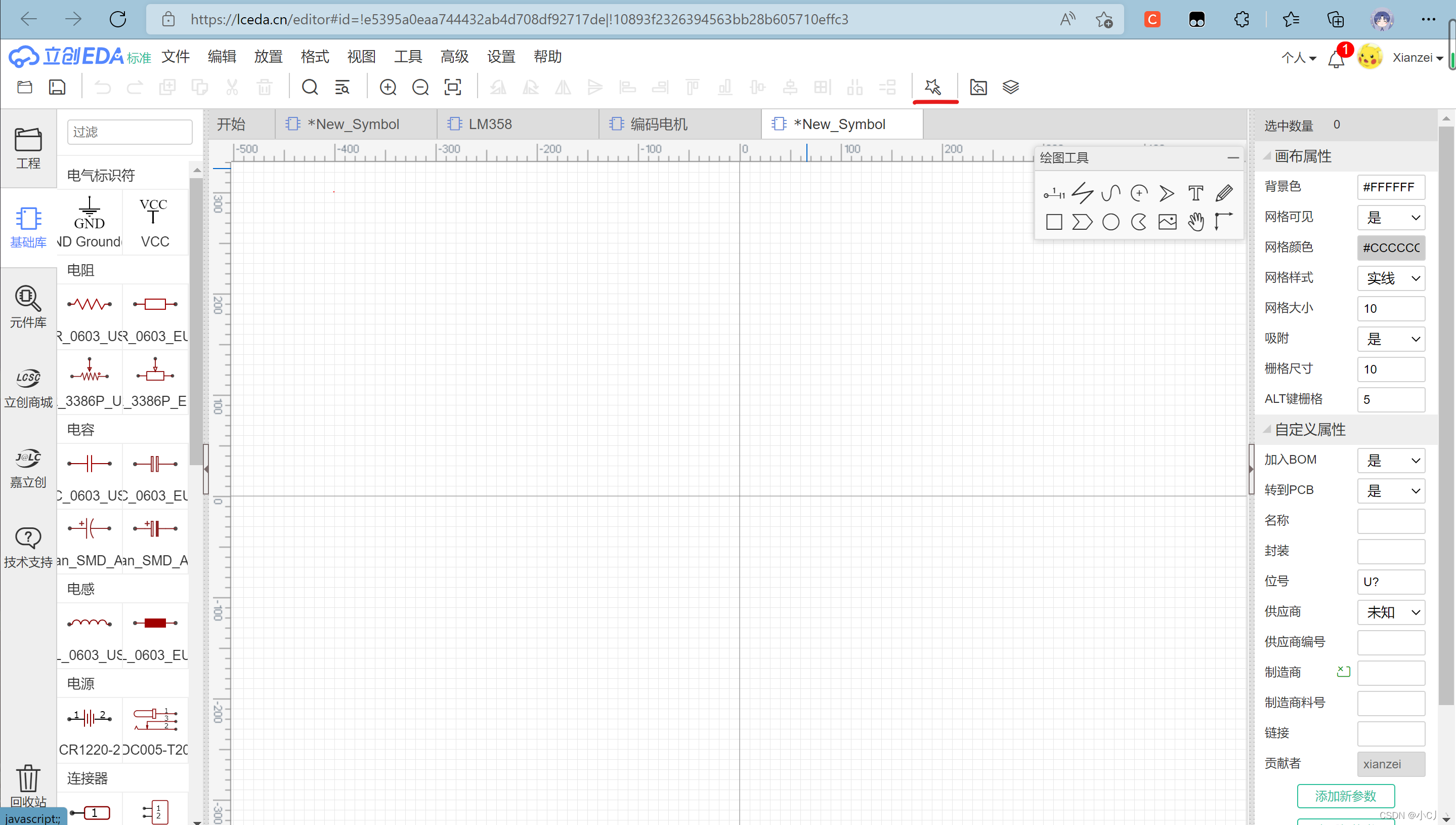

建立了一个符号工程后，点击上方魔术棒（红线标注处），进入符号向导

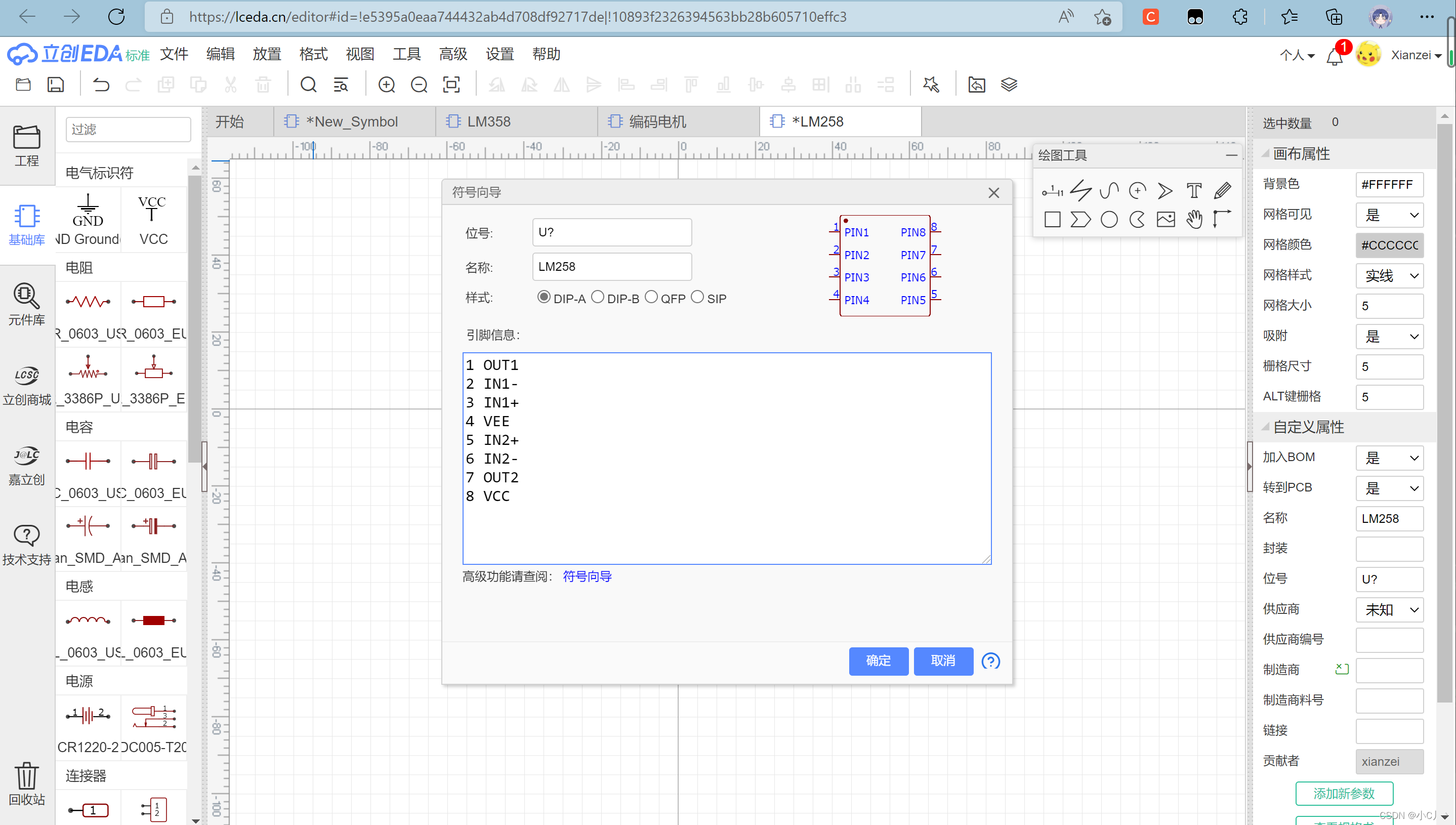

 利用符号向导可以快速生成符号，立创EDA在这里提供了4种引脚排列方式

输入引脚信息后点击确定，即可生成符号

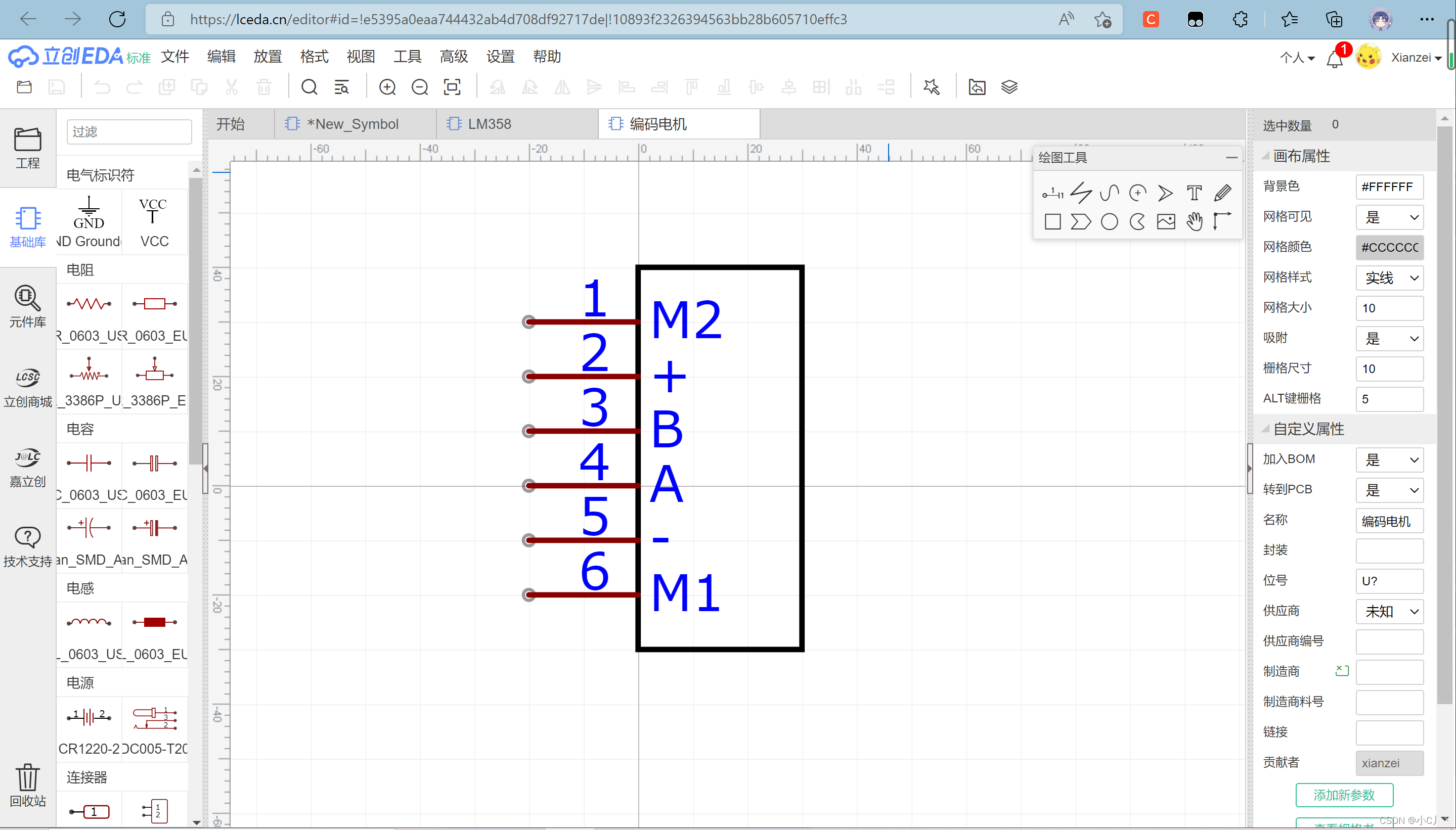

 需要注意的是，由符号向导生成的符号，网格和栅格为5个单位

添加封装

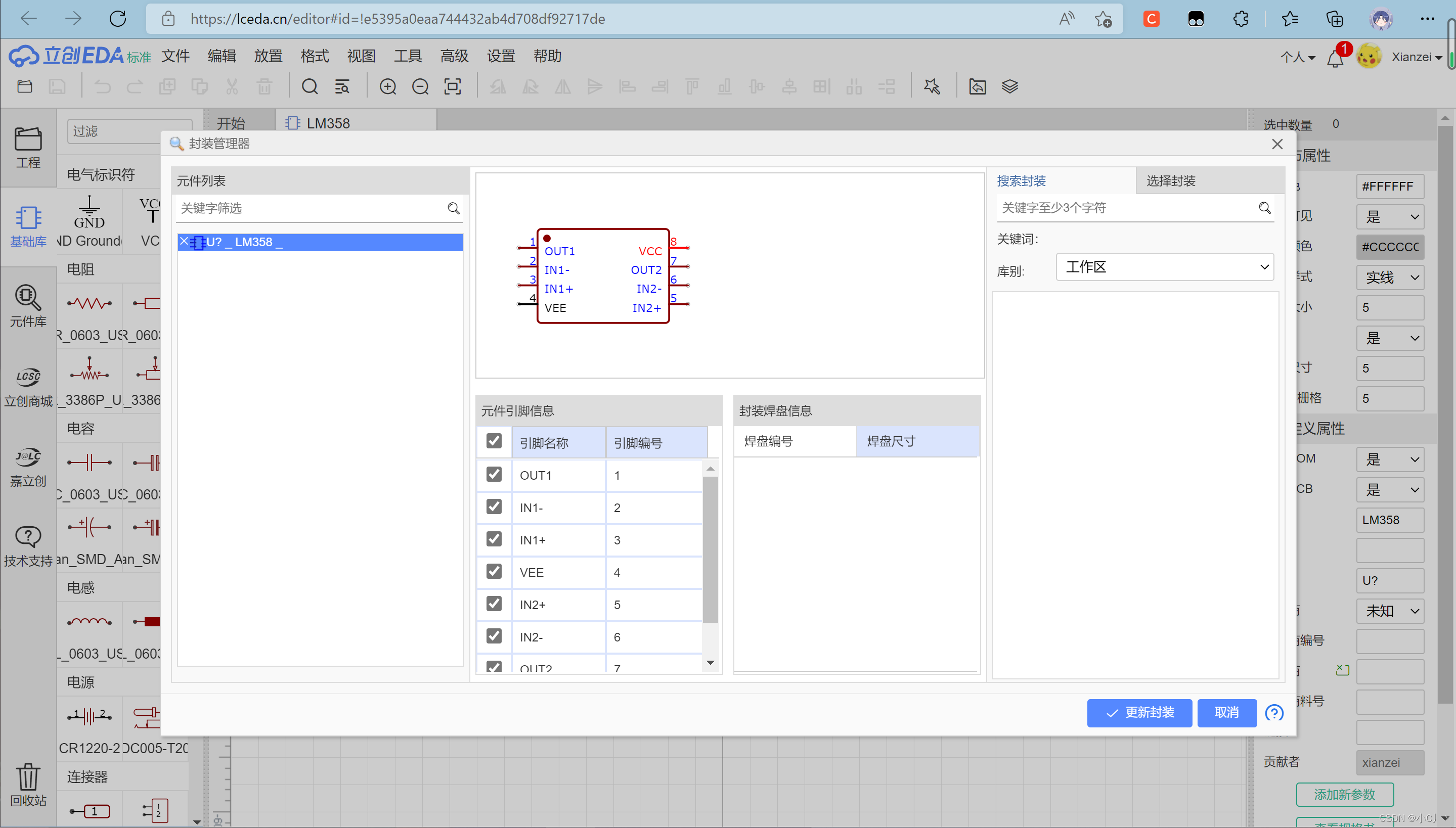

点击封装后的的方框，即可进入封装管理器。

找到相应封装并选择，点击更新封装即可。

 绘制子库

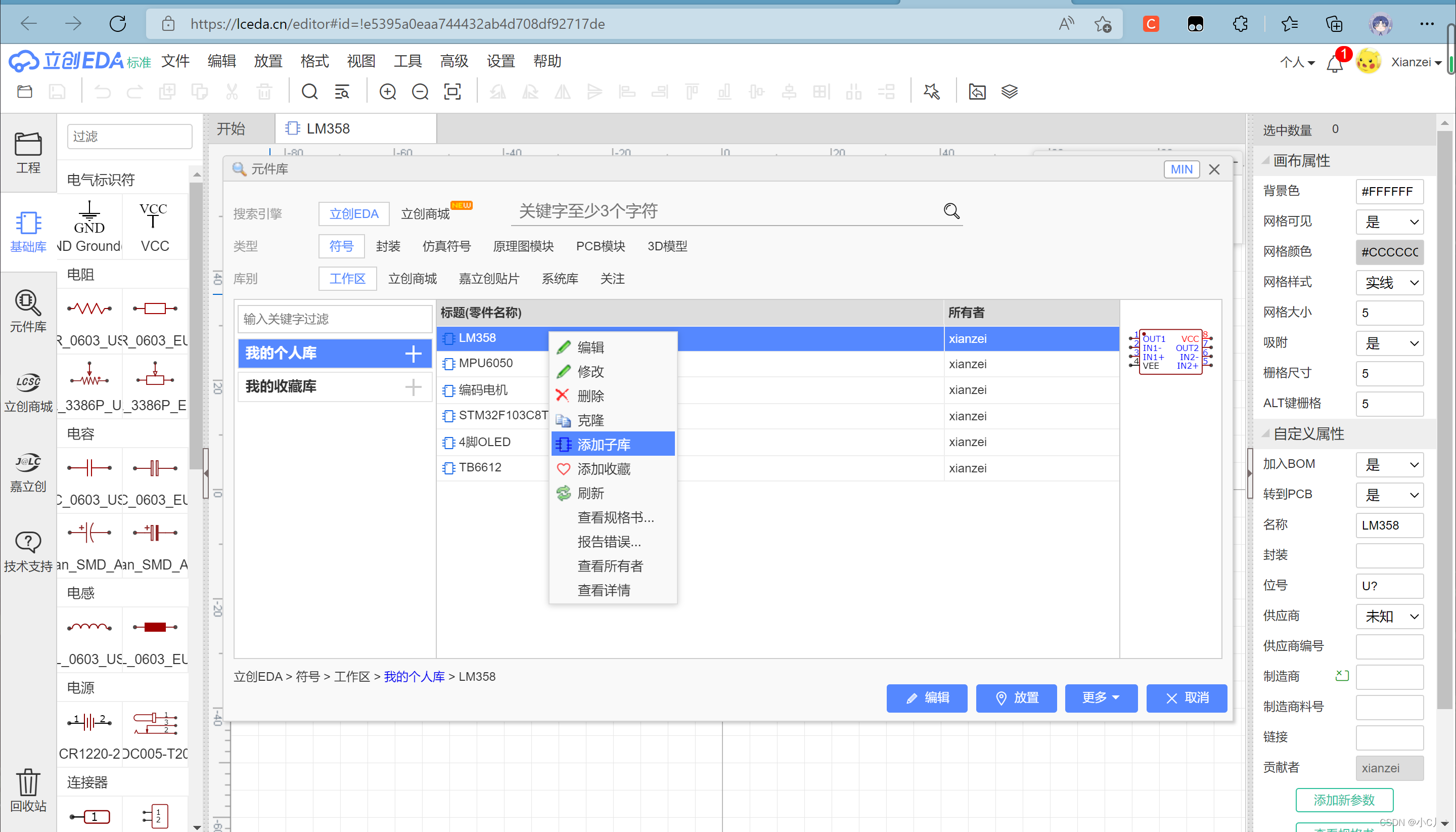

在个人库中找到要添加子库的符号，鼠标右键出现添加子库，点击即可

添加后双击子库即可绘制
