Verilog手撕代码（11）1检测（统计个数、独热码检测、1的位置检测）

统计1的个数

module test(
	input [7:0]data_in,
	input [3:0]out
);
reg [3:0]cnt;
integer i;
always@(data_in)begin
	cnt <= 'd0;
	for(i = 0;i < 8;i = i + 1)begin
		if(data_in[i])
			cnt <= cnt + 1'b1;
		else
			cnt <= cnt;
	end
end
assign out = cnt;
//写法二
//assign out = data_in[0] + data_in[1] + data_in[2] + data_in[3] + data_in[4] + data_in[5] + data_in[6] + data_in[7];
endmodule

Testbench：

`timescale 1ns/1ns
module test_tb;

	reg [7:0]data_in;
	wire [3:0]out;

	test test_inst(
		.data_in		(data_in	),
		.out			(out		)
);
	initial begin
		data_in = 8'b0000_0000;
		#200;
		data_in = 8'b1111_0010;
		#200;
		data_in = 8'b1100_0010;
		#200;
		data_in = 8'b1111_1111;
		#200;
		$stop;

	end
endmodule

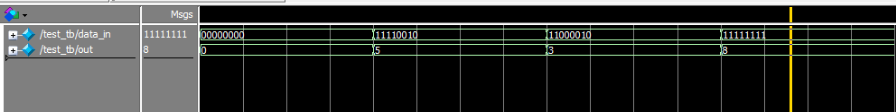

仿真结果：

独热码检测

独热码

独热码是一种二进制编码方式，它的特点是，用来编码这个数的N位bit中，有且只有一位是1，其余位全部为0。因为只有1位是1，所以叫做one-hot （对应的，还有一种编码方式是只有1位是0，其余位都是1，叫做one-cold)

状态机中使用独热码的好处

利用one-hot来编码状态机，好处就是一个flop就表示一个状态，用来判断状态机在哪一个状态的时候就只需要看第几个flop为1即可，而不需要像binary编码那样是所有flop在一起参与比较。这样可以省下一点点逻辑的比较电路的延时，代价显而易见，用one-hot编码状态机需要的寄存器比binary编码要多，这就是一个典型的利用面积换性能的trade off。

方法一：公式法/卡诺图

	00	01	11	10
00	0	1	0	1
01	1	0	0	0
11	0	0	0	0
10	1	0	0	0

Y = (A[0] & (!A[1]) & (!A[2]) & (!A[3]))
   |((!A[0]) & A[1] & (!A[2]) & (!A[3]))
   |((!A[0]) & (!A[1]) & A[2] & (!A[3]))
   |((!A[0]) & (!A[1]) & (!A[2]) & A[3]);

方法二：for循环

其实有个很简单的思路，就是从独热码的定义出发：只有一位是1，其余位都是0。那么不管我输入信号有多少位，有一个性质是不变的 – 把这些位各自相加，最后的结果肯定得是1。那么我们就可以利用一个for循环，把每一位相加，最后再把最终的结果和1比较一下，如果是1，那就是独热码，如果不是1，那就是其他的数

module test_1(
	input [3:0]data_in,
	input out
);
integer i;
reg [3:0]sum
always@(*)begin
	sum <= 'd0;
	for(i = 0;i < 4; i = i + 1)begin
		sum <= sum + data_in[i];
	end
end
assign out = sum == 1?1'b1:1'b0;
endmodule

system verilog代码：

function automatic logic is_onehot(input [WIDTH-1:0] sig);
  logic [WIDTH-1:0] parity;
  parity[0] = sig[0];
  for(int i = 1; i < WIDTH; i++)
     parity[i] = parity[i-1] ^ sig[i];
  is_onehot = parity[i-1] & (&(parity | ~sig));
endfunction

SUM_WIDTH要用$clog2之后再加1，为什么呢？因为加入输入为4位信号，如果SUM_WIDTH要用clog2之后不加1的话，SUM_WIDTH的位宽为2bit，最大表达为11（3），而4位信号全为1时，sum应该为4，表达位宽不够。

方法三：奇偶校验

对于一个4位的二进制数，我们对这4位奇偶校验，利用异或门依次进行每一位，最后的结果如果是奇数个1那么4位异或之后结果就是1，如果偶数个1那么结果就是0。看到了吗，我们要找的独热码其实是奇数个1的特殊情况，即只有1位是1。所以更加巧妙的方法就来自于这个按位异或。

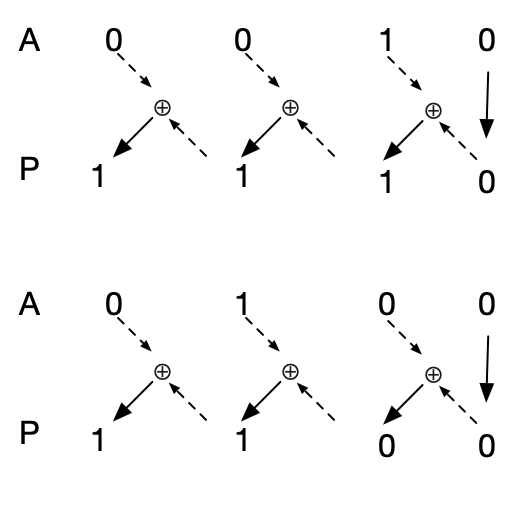

把A相应按位XOR的结果记为P，其中P[0] = A[0]， P[i] = A[i] ^ P[i-1]

即对于独热码，我们得到的P会是这样一个数：如果独热码A的第i位为1，那么P的第i-1到第0位都是0，而第i位和更高位都是1。注意，这个规律只对独热码适用，大家可以试验一下其他任何数，只要多于1位是1，那么就不会出现高位连续的都是1，高位必然会出现0。

将A按位取反，然后再和P按位OR起来会得到什么？A既然是独热码，那么除了为1的那一位（假设是第i位），取反之后都会变成1，只有第i位会是0。而P的第i位是1，那么最后按位OR的结果是什么？全部每一位都是1。

那么如果A不是独热码，而是有两个1或者更多1，假设第i位和第k位是1(k是i之后第一个1），我们进行上面的操作会得到什么？P[k]会得到0。A反和P按位OR之后第k位也是0.

一个特殊情况，即A为全0。当A为全0的时候，P也是全0，但是A取反之后是全1，所以A反和P按位OR之后也会得到全1。幸好，特殊情况就只有这一种，我们只需要对A进行一下全0判断就可以了。

system verilog代码：

function automatic logic is_onehot(input [WIDTH-1:0] sig);
  logic [WIDTH-1:0] parity;
  parity[0] = sig[0];
  for(int i = 1; i < WIDTH; i++)
     parity[i] = parity[i-1] ^ sig[i];
  is_onehot = parity[i-1] & (&(parity | ~sig));
endfunction

向量前导1检测器

设计一个组合逻辑电路，检测输入32位0/1向量中从高到低第一个1出现的位置，如果向量为全0则输出32。例如：

输入00011000 10000000 00000000 00000000，输出3；

输入00000000 11111111 00000000 00000000，输出8；

输入00000000 00000000 00000000 00001010，输出28.

即输出从左向右，出现第一个1的位置

casex、cazez

module seq_head_detect(
	input 	[31:0]	data_in,
	output 	    	pos_out
);

reg [31:0] tmp;
reg [5:0]  pos_out_tmp;
reg [5:0]  pos_out;

always @(*) begin

	tmp = data_in;

	casex(tmp)

		32'b1xxx_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd0;
		32'b01xx_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd1;
		32'b001x_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd2;
		32'b0001_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd3;	//第4位为1
		32'b0000_1xxx_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd4;
		32'b0000_01xx_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd5;
		32'b0000_001x_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd6;
		32'b0000_0001_xxxx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd7;	//8
		32'b0000_0000_1xxx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd8;
		32'b0000_0000_01xx_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd9;
		32'b0000_0000_001x_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd10;
		32'b0000_0000_0001_xxxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd11;	//12
		32'b0000_0000_0000_1xxx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd12;
		32'b0000_0000_0000_01xx_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd13;
		32'b0000_0000_0000_001x_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd14;
		32'b0000_0000_0000_0001_xxxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd15;	//16
		32'b0000_0000_0000_0000_1xxx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd16;
		32'b0000_0000_0000_0000_01xx_xxxx_xxxx_xxxx : pos_out_tmp = 6'd17;
		32'b0000_0000_0000_0000_001x_xxxx_xxxx_xxxx : pos_out_tmp = 6'd18;
		32'b0000_0000_0000_0000_0001_xxxx_xxxx_xxxx : pos_out_tmp = 6'd19;	//20
		32'b0000_0000_0000_0000_0000_1xxx_xxxx_xxxx : pos_out_tmp = 6'd20;
		32'b0000_0000_0000_0000_0000_01xx_xxxx_xxxx : pos_out_tmp = 6'd21;
		32'b0000_0000_0000_0000_0000_001x_xxxx_xxxx : pos_out_tmp = 6'd22;
		32'b0000_0000_0000_0000_0000_0001_xxxx_xxxx : pos_out_tmp = 6'd23;	//24
		32'b0000_0000_0000_0000_0000_0000_1xxx_xxxx : pos_out_tmp = 6'd24;
		32'b0000_0000_0000_0000_0000_0000_01xx_xxxx : pos_out_tmp = 6'd25;
		32'b0000_0000_0000_0000_0000_0000_001x_xxxx : pos_out_tmp = 6'd26;
		32'b0000_0000_0000_0000_0000_0000_0001_xxxx : pos_out_tmp = 6'd27;	//28
		32'b0000_0000_0000_0000_0000_0000_0000_1xxx : pos_out_tmp = 6'd28;
		32'b0000_0000_0000_0000_0000_0000_0000_01xx : pos_out_tmp = 6'd29;
		32'b0000_0000_0000_0000_0000_0000_0000_001x : pos_out_tmp = 6'd30;
		32'b0000_0000_0000_0000_0000_0000_0000_0001 : pos_out_tmp = 6'd31;	//32
		default 									: pos_out_tmp = 6'd32;	//全0

	endcase
	pos_out = pos_out_tmp;
end
endmodule

逐项比较if……esle

module seq_head_detect(
	input 	[31:0]	data_in,
	output 	        pos_out
);

reg [31:0] tmp;
reg [5:0]  pos_out_tmp;
reg [5:0]  pos_out;

always @(*) begin

	tmp = data_in;

	if(tmp[31]) pos_out_tmp = 6'd0;
	else if(tmp[30]) pos_out_tmp = 6'd1;
	else if(tmp[29]) pos_out_tmp = 6'd2;
	else if(tmp[28]) pos_out_tmp = 6'd3;
	else if(tmp[27]) pos_out_tmp = 6'd4;
	else if(tmp[26]) pos_out_tmp = 6'd5;
	else if(tmp[25]) pos_out_tmp = 6'd6;
	else if(tmp[24]) pos_out_tmp = 6'd7;
	else if(tmp[23]) pos_out_tmp = 6'd8;
	else if(tmp[22]) pos_out_tmp = 6'd9;
	else if(tmp[21]) pos_out_tmp = 6'd10;
	else if(tmp[20]) pos_out_tmp = 6'd11;
	else if(tmp[19]) pos_out_tmp = 6'd12;
	else if(tmp[18]) pos_out_tmp = 6'd13;
	else if(tmp[17]) pos_out_tmp = 6'd14;
	else if(tmp[16]) pos_out_tmp = 6'd15;
	else if(tmp[15]) pos_out_tmp = 6'd16;
	else if(tmp[14]) pos_out_tmp = 6'd17;
	else if(tmp[13]) pos_out_tmp = 6'd18;
	else if(tmp[12]) pos_out_tmp = 6'd19;
	else if(tmp[11]) pos_out_tmp = 6'd20;
	else if(tmp[10]) pos_out_tmp = 6'd21;
	else if(tmp[9]) pos_out_tmp = 6'd22;
	else if(tmp[8]) pos_out_tmp = 6'd23;
	else if(tmp[7]) pos_out_tmp = 6'd24;
	else if(tmp[6]) pos_out_tmp = 6'd25;
	else if(tmp[5]) pos_out_tmp = 6'd26;
	else if(tmp[4]) pos_out_tmp = 6'd27;
	else if(tmp[3]) pos_out_tmp = 6'd28;
	else if(tmp[2]) pos_out_tmp = 6'd29;
	else if(tmp[1]) pos_out_tmp = 6'd30;
	else if(tmp[0]) pos_out_tmp = 6'd31;
	else			pos_out_tmp = 6'd32;
	pos_out = pos_out_tmp;
end
endmodule

二分法

module seq_head_detect(
	input 	[31:0]	data_in,
	output 	[ 5:0]	pos_out
);

//mark:assign不能给reg赋值,只能赋给wire
wire [4:0]  data_chk;
wire [15:0] data_1;
wire [7:0]  data_2;
wire [3:0]  data_3;
wire [1:0]  data_4;


assign data_chk[4] = |data_in[31:16];//高16位相或,依此类推
assign data_chk[3] = |data_1[15:8];
assign data_chk[2] = |data_2[7:4];
assign data_chk[1] = |data_3[3:2];
assign data_chk[0] = |data_4[1];

assign	data_1	= (data_chk[4]) ? data_in[31:16] : data_in[15:0]; //若data_in高16位有1,则data1取其高16位,否则取低16位
assign	data_2 	= (data_chk[3]) ? data_1[15:8] 	: data_1[7:0];		//若data_1高8位有1,则data2取其高8位,否则取低8位
assign	data_3 	= (data_chk[2]) ? data_2[7:4] : data_2[3:0];		//若data_2高4位有1,则data3取其高4位,否则取低4位
assign	data_4 	= (data_chk[1]) ? data_3[3:2] : data_3[1:0];		//若data_3高2位有1,则data4取其高2位,否则取低2位
assign 	pos_out = (|data_in) ? {1'b0, ~data_chk} : 6'd32;	//若data_in为全0,posout = 6'd32
/*data_in中有1时,用低5位表示足够,则最高位为0*/
/*假定data_in首位为1,则data_chk = 11111,应有pos_out = 00000,类推可知data_chk取反*/
endmodule

Testbench：

`timescale 1ns / 1ps

module tb_seq_head_detect();
reg [31:0] data_in;
wire [5:0] pos_out;

initial begin
	data_in = 32'b0000_0000_0000_0000_0000_0000_0000_0000;
	#100
	data_in = 32'b0000_0001_0000_0000_0000_0000_0000_1101;//第8位,pos_out = 7
	#100
	data_in = 32'b0000_0000_0000_0000_0010_0000_0000_1101;//第19位，pos_out = 18
end
seq_head_detect u_seq_head_detect(
	.data_in (data_in),
	.pos_out (pos_out)
);
endmodule

仿真结果：

找出高位或低位第一个出现1

module find_first
#(
    parameter WIDTH = 6
)(
    input [WIDTH-1:0] req,
    output [WIDTH-1:0] grant
);
genvar i;

if(lsb_first)
    begin:lsb_to_msb
        assign grant[0] = req[0];
        for(i=1;i<WIDTH;i=i+1)begin
            grant[i] = req[i] & ~|grant[i-1:0];
        end
    end
else if(!lsb_first)
    begin:msb_to_lsb
        assign grant[WIDTH-1] = req[WIDTH-1];
        for(i=WIDTH-2;i>0;i=i-1)begin
            grant[i] = req[i] & ~|grant[WIDTH-1:i+1];
        end
    end

endmodule
