舵机堵转的危害与简单解决方式

舵机的堵转保护是一种安全特性,用于防止舵机在遇到阻力无法正常旋转时受到损害。当舵机尝试移动到某个位置但因为外部阻力(如卡住或碰撞)而无法完成动作时,它会持续施加力直至达到其最大扭矩。如果没有堵转保护,这种情况可能会导致舵机内部的电机过热,甚至烧毁。

堵转保护通过监测电流消耗来实现。在正常操作下,舵机的电流消耗相对稳定。但是,在堵转情况下,电流会急剧增加,因为电机需要更多的电力来克服阻力。堵转保护电路会检测到这个异常高的电流,并在电流超过预设阈值时切断电源,从而避免电机过热和损坏。

例如,DS-S006M 9克金属齿舵机具有堵转保护功能,意味着它内置了电路来监控其电机的电流消耗,并在检测到堵转情况时自动断电,以保护舵机免受损害。

在设计和使用包含舵机的系统时,确保有适当的堵转保护措施是非常重要的,特别是对于那些可能在操作过程中遇到意外阻力的应用,比如机器人手臂、模型飞机的控制表面以及自动化设备中的定位系统。

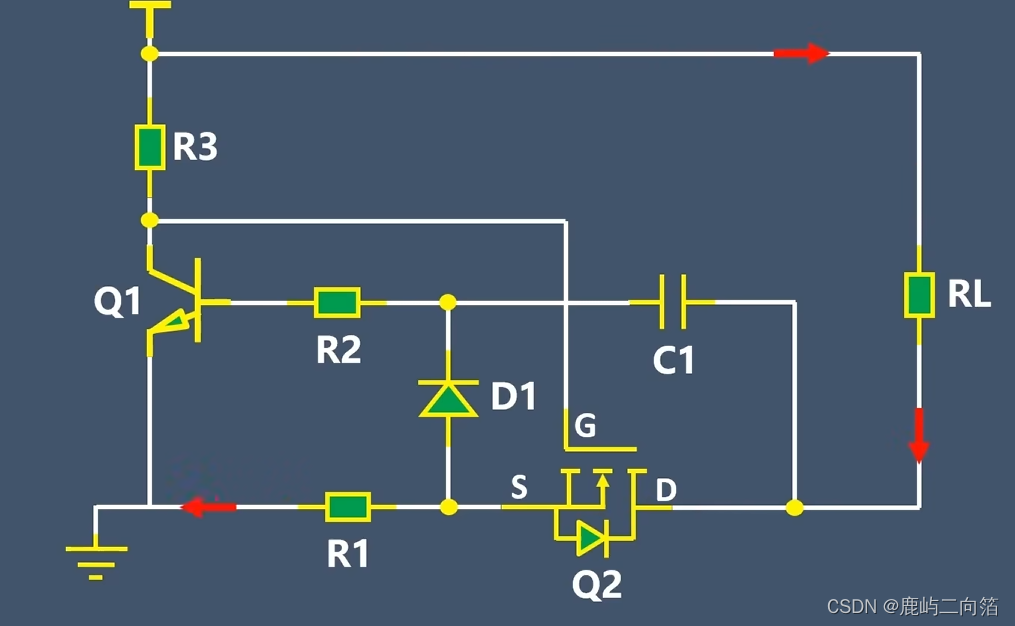

所以舵机堵转会导致电流上升,只要在堵转发生时切断电流就可以解决烧坏电路的问题,下面是一个过流保护电路:

采样电阻R1,正常导通情况Q2导通,电容C1在流过R1的电流增大时会被充电,R2的电压升高,Q1导通Q2关断;

在C1放电完成后,Q1关断,Q2导通,电路继续工作。
