一、定宽数组

1.1定宽数组的声明和初始化

1.2常量数组

1.3数组的基本操作——for、foreach

1.4数组的比较和复制

1.5合并数组

二、动态数组

SV对数组分为两类：定宽数组和动态数组。

定宽数组，一般长度始终固定，且不存在重用性的问题时，可考虑使用。

动态数组，用得非常多，所有存在变长的遍历，都可用使用。比如验证平台的组件配置，可用自仿真中根据验证场景的不同动态定义，非常方便。还有网络报文数据存储等。因此，动态数组要重点掌握，包括各种内置函数。

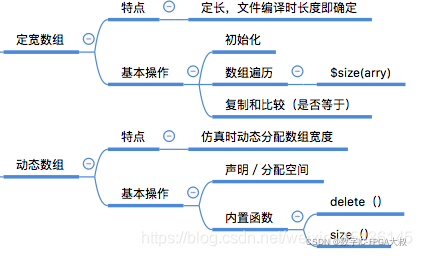

先放张图（from：百无忧）

一、定宽数组

1.1定宽数组的声明和初始化

因为几乎所有数组都是用0 作为索引下界，所以SV允许只给出数组宽度的便捷声明方式。如下两种声明是等效的：

int arr_a[0:15] ; //16个整数 [0]...[15]

int arr_a[16]   ; //16个整数 [0]...[15]

verilog-1995只支持1维的定宽数组，verilog-2001中对多维数组的定义如下：

reg [31：0] arr_a [31:0];

SV提供了一种紧凑的声明方式（8行4列）：

int arr_a[7:0][3:0]; //完整的声明

int arr_a[8][4];     //紧凑的声明

int arr_a[7:0][4];   //这样呢？也是可以的

arr_a[7][3] = 1;     //对其中元素的赋值

注意：如果你的读地址越界了，那么SV将返回数组元素类型的缺省值。如四态的logic返回X，双态的int返回0。

1.2常量数组

常量数组使用单引号+大括号来初始化操作。可以一次性对部分或全部元素进行赋值。

举个栗子：

int ascend[4] = '{0,1,2,3};  //对4个元素进行初始化

int  descend[5];             //仅声明

ascend = '{4{8}};            //4个元素都为8

descend = '{4,3,2,1,0};      //对5个元素进行赋值

descend [0:2] = '{5,6,7};    //对前3个元素进行赋值

descend = '{7,8,default:1};  //{7,8,1,1,1}

1.3数组的基本操作——for、foreach

回顾下verilog中for循环的用法：

integer i ;

for(i=0;i<10;i=i+1)begin : for_loop

//...

end

我们需要提前使用integer i ;来定义循环变量，但是这个变量是全局有效的，也就是说如果你后面想继续使用for循环，就得换一个变量名重新定义。

SV提供for/foreach循环来操作数组：

initial begin

bit [31:0] src[5], dst[5];

for(int i=0; i<$size(src); i++)

src[i] = i;

foreach(dst[j])

dst[j] = src[j]*2;

end

可以看到SV对其改进如下：

for循环中变量i定义的变化；
froeach只需指定数组名并给出索引变量，SV会自动遍历数组中的元素，索引变量自动声明，且只在循环内有效。
$size()函数返回数组的宽度；

但，如果是多维数组，使用foreach的语法并非是foreach[i][j]，而是foreach[i,j]。

举个栗子：

int multi_arr[2][3] = '{'{1,2,3},'{4,5,6}};

foreach(multi_arr[i,j])

$display("multi_arr[%0d][%0d] = %0d",i,j,multi_arr[i][j]);

输出结果如下：

如果你不想遍历数组的所有维度，也可以在foreach中忽略它们。我们对上面数组重新打印输出一下：

foreach(multi_arr[i])begin //遍历第一个维度

$write("%2d:",i);

foreach(multi_arr[,j]) //遍历第二个维度

$write("%3d",multi_arr[i][j]);

$display; //换行

end

输出打印如下：

1.4数组的比较和复制

可以在不使用循环的情况下对数组进行聚合比较和复制。（聚合操作适用于整个数组而非单个元素），其中比较只限于等于/不等于比较。

举个栗子：

initial begin

int src[5] = '{1,2,3,4,5};

int dst[5] = '{5,4,3,2,1};

if(src == dst)

$display("src == dst");

else

$display("src != dst");

end

运行结果如下：

对数组进行复制：

dst = src;

只改变一个元素的值：

dst[0] = 5;

注意，聚合操作只能对数组进行等于/不等于比较和复制，对数组的算术运算应使用循环。而对于逻辑运算，例如异或，只能使用循环或合并数组。

1.5合并数组

合并数组：既可以用作数组，也可以当成单独的数据。

举个栗子：有一个32bit的寄存器，你既能把它看做4个8bit的数据，也能看做单个32bit的数据。

bit [3:0][7:0] bytes; //4个字节组装成32bit

bytes = 32'hcafe_dada;

$displayh(bytes,,

bytes[3],,

bytes[3][7]);

输出：

合并数组和非合并数组能混合使用，再举个栗子：

bit [3:0][7:0] arr_b[3]; //具有3个合并元素的非合并数组 ；合并： 3 * 32bit

bit [31:0] lw = 32'h0123_4567;

bit [7:0][3:0] arr_w; //合并数组

arr_b[0] = lw;

arr_b[0][3] = 8'h01;

arr_b[0][1][6]= 1'b1;

lw = arr_b[0]; //复制合并数组的元素值

可以看到，根据情况可以使用1个下标，2个下标，3个下标对其操作。但是需要注意的是，arr_b[3]这个维度是非合并的，所以在使用该数组时至少要有一个下标。

当你需要和标量（如：字节或字）进行相互转换时，使用合并数组会非常方便。

二、动态数组

SV提供了动态数组类型，可以在仿真时分配空间或调整宽度，这样在仿真中就可以使用最小的存储量。

动态数组的声明是使用空的下标[ ]。数组在最开始是空的，所以你必须调用new[ ]操作符来分配空间，同时在方括号中传递数组宽度。

举个栗子：

int	dyn[],d2[];

dyn = new[5];             //分配5个元素

foreach(dyn[j]) dyn[j]=j; //初始化

d2=dyn;                  //复制一个动态数组

d2[0]=5;

$display(dyn[0],d2[0]);

dyn=new[20](dyn);         //分配20个整数值并进行复制

foreach(dyn[j]) $display(dyn[j]); //打印查看这20个元素值

dyn=new[100];

dyn.delete();             //删除数组

打印结果如下：
