专栏前言

本专栏的内容主要是记录本人学习Verilog过程中的一些知识点，刷题网站用的是牛客网

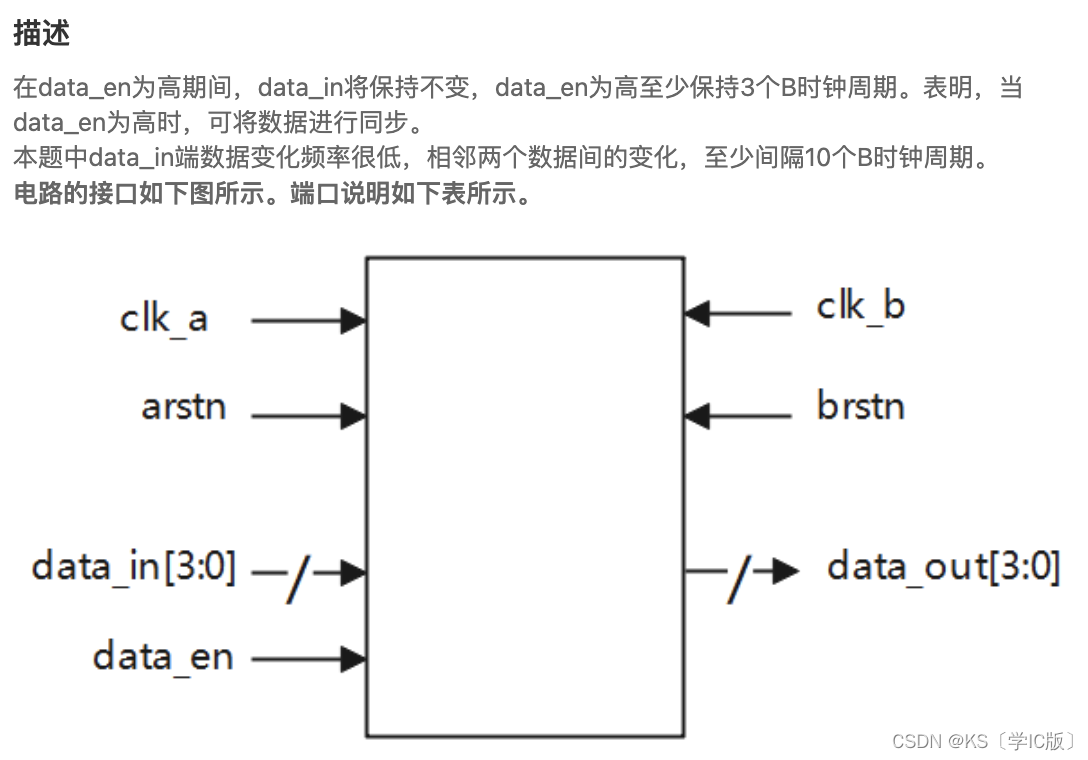

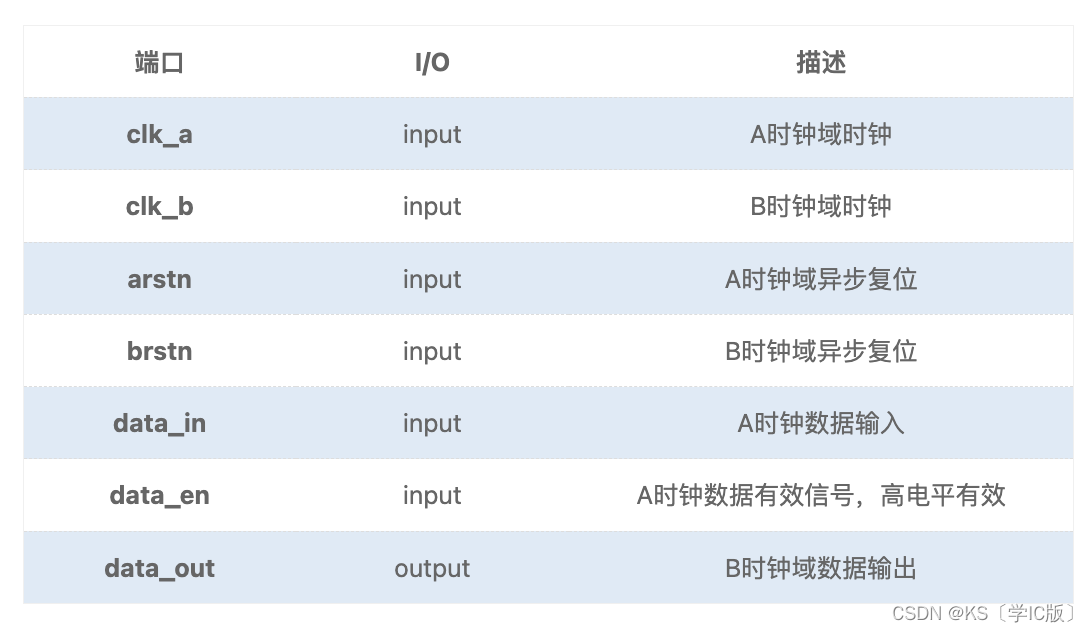

输入数据暂存在data_reg中，使能信号data_en用打两拍的方式跨时钟域传输到时钟域B，最后data_out根据使能信号更新数据。data_en信号在A时钟域用一个D触发器暂存，然后打两拍传输到B时钟域。根据同步到B时钟域的使能信号data_en_b1，更新输出。

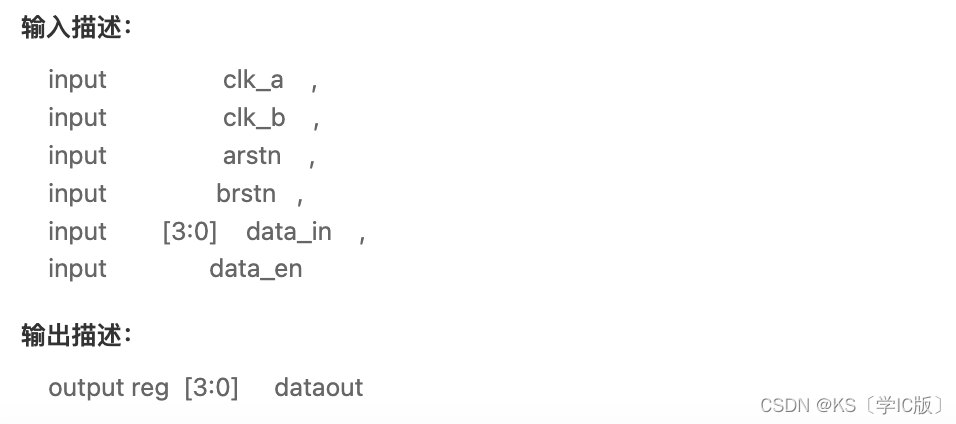

`timescale 1ns/1ns

module mux(
	input 				clk_a	,
	input 				clk_b	,
	input 				arstn	,
	input				brstn   ,
	input		[3:0]	data_in	,
	input               data_en ,

	output reg  [3:0] 	dataout
);
	reg [3:0] data_reg ;
	reg		  data_en_a, data_en_b0, data_en_b1 ;

	always @ (posedge clk_a or negedge arstn) begin
		if (~arstn) data_reg <= 0 ;
		else data_reg <= data_in ;
	end

	always @ (posedge clk_a or negedge arstn) begin
		if (~arstn) data_en_a <= 0 ;
		else data_en_a <= data_en ;
	end

	always @ (posedge clk_b or negedge brstn) begin
		if (~brstn) begin
			data_en_b0 <= 0 ;
			data_en_b1 <= 0 ;
		end
		else begin
			data_en_b0 <= data_en_a ;
			data_en_b1 <= data_en_b0 ;
		end
	end

	always @ (posedge clk_b or negedge brstn) begin
		if (~brstn) dataout <= 0 ;
		else dataout <= data_en_b1 ? data_reg : dataout ;
	end

endmodule
