Verilog 多路选择器（MUX）

一般的遇到的情况都是单独的output 信号，对于inout信号，我们怎么做多路选择器呢？

1、 inout、input、output的不同

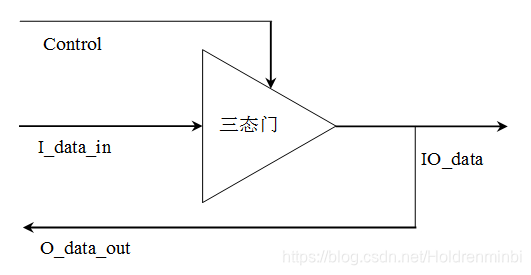

2、inout电路

inout电路

3、两路选择器

3.1 inout module

这是一个简单的inout使用模块

`timescale 1ns / 1ps
// Create Date: 2020/03/10 11:39:00
// Design Name:
// Module Name: mux_sub_function
//


module mux_sub_function  (
    input clk,
    input reset_n,

    input data_en_i,
    output reg data_en_o,
    inout [7:0] data_bus,

    output[7:0] data_bus_in_o
    );

    parameter add1 = 1;
    reg [7:0] data;
    reg  rev_r;
    reg  rev;
    reg  [2:0] count;



    always@(posedge clk)
    if(!reset_n)
      begin
        count <= 0;
        data
