ZYNQ学习_第一章_HelloWorld

---

前言

本文简单介绍基于VITIS使用ZYNQ开发板进行开发,实现helloworld并进行简单调试

一、ZYNQ开发

ZYNQ开发包括俩部分，ARM（PS）核开发与FPGA（PL）开发，FPGA侧开发即使用我们熟悉的vivado，ARM侧开发需要使用SDK或者是VITIS，新版本的VIVADO不再是在其内部包括SDK，而是需要使用单独的VITIS进行开发。具体流程如下：

1. 在VIVADO中进行BD设计框图，添加ARM核心
2. 配置ARM信息，时钟频率、DDR型号、外设引脚等
3. 完成BD框图中的模块互联
4. 生成PL端bit流
5. 到处PS端硬件信息
6. 打开SDK或者VITIS，本内容主要介绍VITIS
7. 导入硬件平台
8. 创建应用程序
9. 进行代码设计
10. 编译、烧录

二、使用步骤

1.BD框图设计

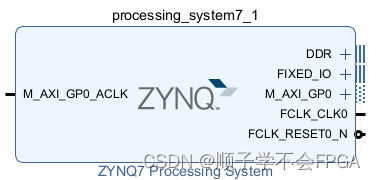

默认引脚：
FCLK_CLK0：提供给FPGA的时钟
FCLK_RESET0_N：提供给FPGA的时钟复位
M_AXI_GP0：主机AXI接口
FIXED_IO：ARM端GPIO口
DDR：PS端DDR接口
M_AXI_GP0_ACLK：主机AXI时钟接口
双击打开配置页面：

第一页：绿色部分为用户可调用资源，灰色部分不可调用
第二页：主要以下四个内容

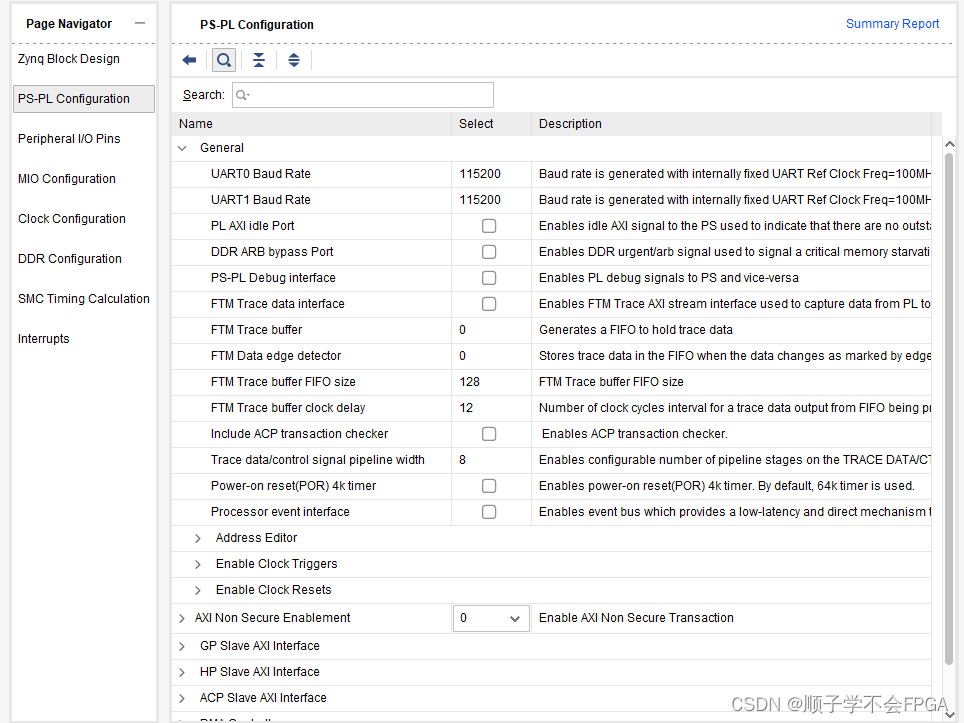

PL-PS交互选项： General为一些外设配置，以及给FPGA的时钟和时钟复位选项
AXI non secure enablement： 大概意思为AXI不稳固接口使能，即PS端作为主机的AXI主机接口，外部FPGA可能AXI总线设计不规范，有可能主机AXI挂死，因此称其不稳固
GP Slave AXI： 普通32位axi接口，FPGA向ARM写数据通过该接口或HP
HP Slave AXI： 高性能64位axi接口
第三页：IO配置，需要通过阅读ZYNQ原理图进行配置
第四页：MIO配置，ZYNQ bank0、bank1电压、速度、GPIO MIO和GPIO EMIO位宽等配置信息，后续详细介绍
第五页：系统时钟、DDR时钟、IO外设时钟以及提供给PL端时钟的配置，一般默认
第六页：DDR配置
若想保存配置结果方便下次使用，可通过Presets进行保存

2.HelloWorld示例

BD设计：

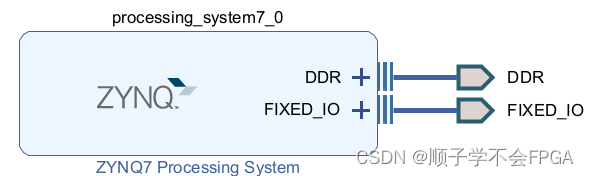

1. 只进行时钟、UART以及DDR相关配置，其余默认接口全都在配置当中取消勾选。

2. 随后将BD进行generate output products并且产生顶层文件

3. 生成bit流

4. 导出硬件信息（FIle->export->export hardwsre），勾选包含bit流（本次设计并不涉及PL，但勾选上为好），Vivado 会在当前工程目录下导出一个后缀为.xsa(Xilinx Support Archive)文件，可以当做是.hdf文件（SDK中硬件文件）的代替品

5. 启动VITIS，创建新硬件平台，

6. 从vivado转向Vitis(vivado : Tools->Launch Vitis IDE)

7. 创建平台工程(Vitis : File->New->Create Platform Project)：其中需要用到上面的.xsa文件

8. 创建应用工程(Vitis : File->New->Create Application Project) ：其中需要链接到上面创建的平台，也可以直接创建应用工程：在创建应用工程的界面里创建平台工程并链接。

9. 在Vitis里右键单击应用工程中的src目录，选择New->File：创建应用工程代码，此处可选择HelloWorld模版。

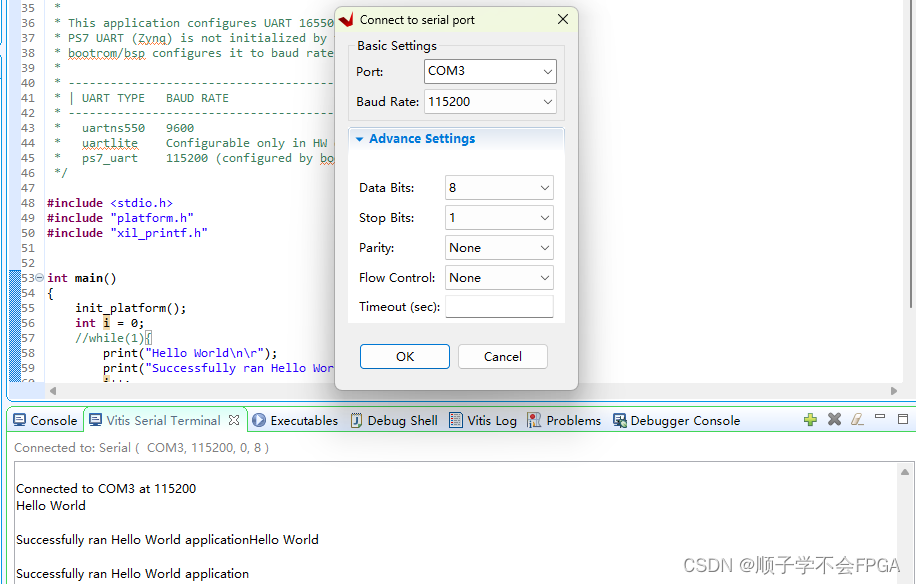

10. 右击选择编译project，没有错误后进入debug窗口，在此窗口可以选择串口（绿色的+），并且看到串口打印的信息。


11. 右击Run configuration当中选择：


12. 记得先开发板上电，连接好jtag，uart串口，随后点击Run As即可

13. Debug模式下可以单行或者按照每个函数的顺序进行执行代码。

总结

ZYNQ学习第一步，经典HelloWorld就此结束。
