开发环境
- 百问网100ASK_IMX6ULL_PRO开发板及其配套1024*600LCD屏幕。
- Ubuntu18.04虚拟机
下载lvgl源码
去GitHub下载这个代码:LVGL for frame buffer device

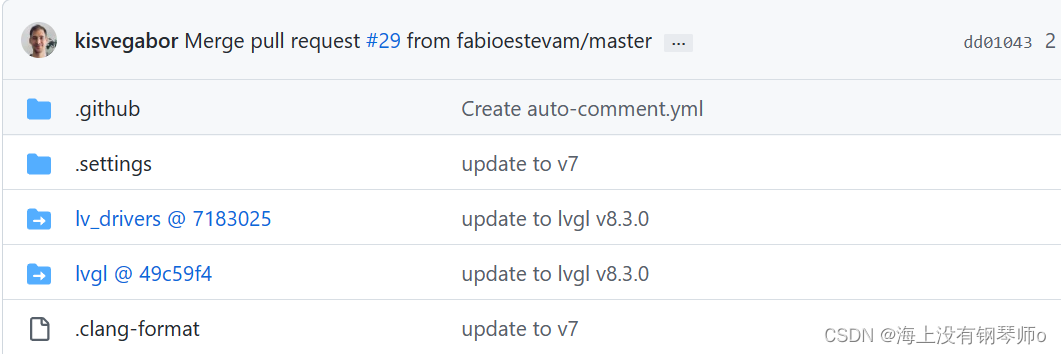

可以看到这个仓库lv_drivers
和lvgl
文件夹都连接到了其它仓库,直接在当前仓库下载zip的话这两个文件夹不会被下载,而且使用git clone
的话非常慢(我这边非常慢),我们可以单独点击目录中的那两个文件夹去下载对应的版本。
移植
按照图中文件移植。

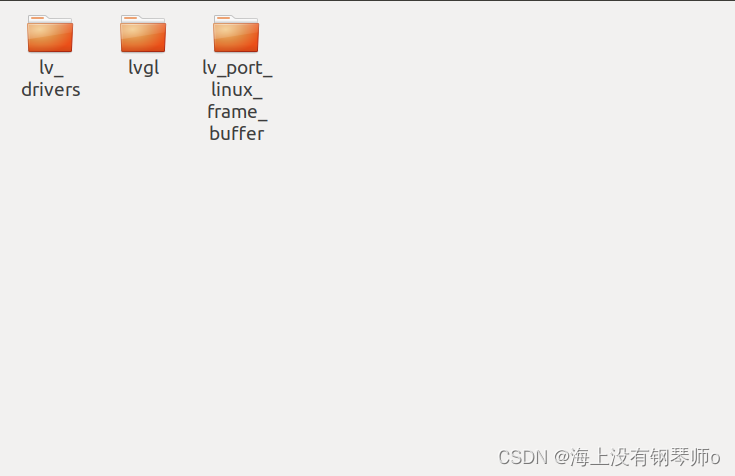

新建一个文件夹lvgl_demo
,将lv_drivers
和lvgl

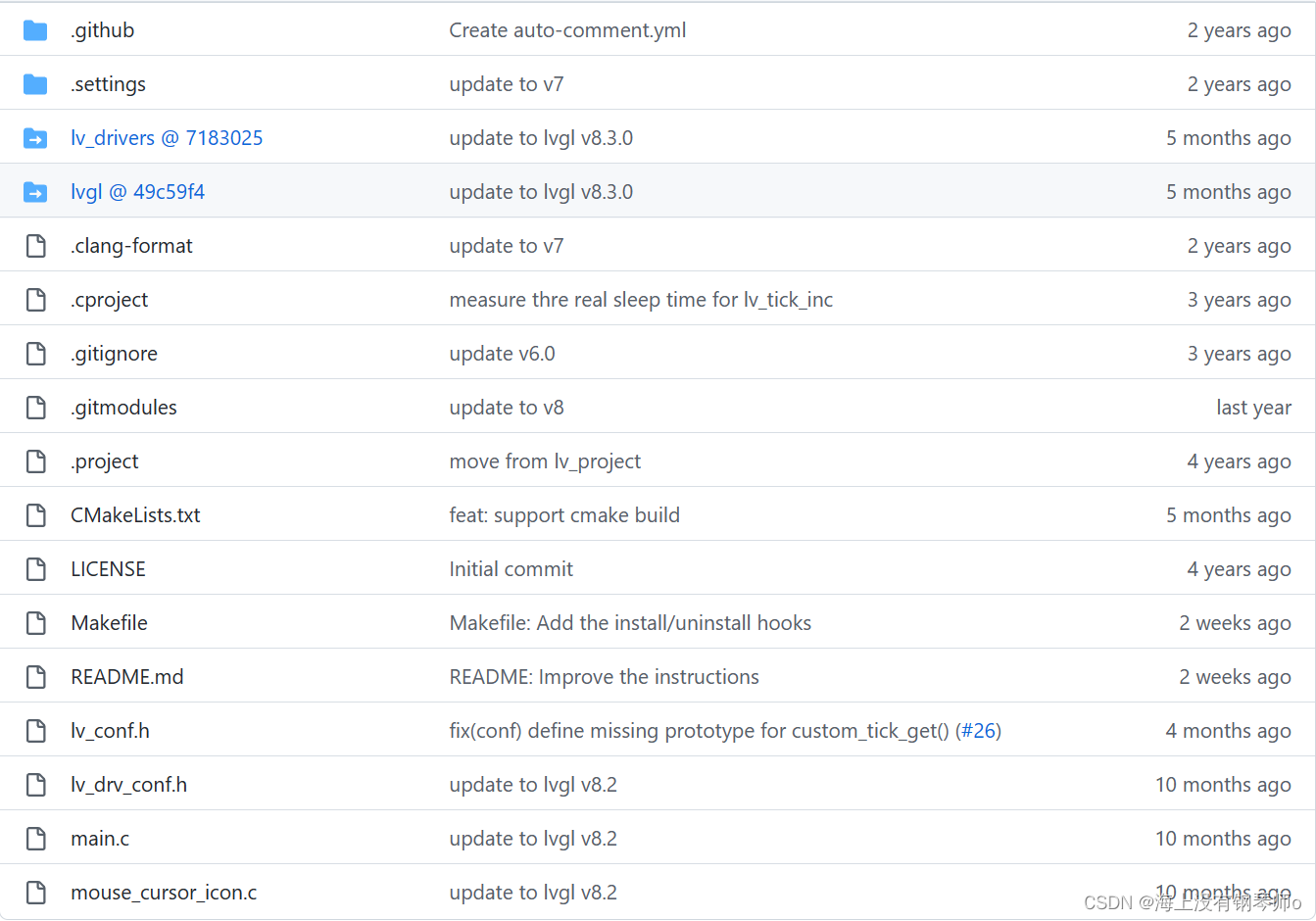

两个文件夹放入该文件夹,从图中可知,还需要将下载的lv_port_linux_frame_buffer
文件夹里面的main.c
、lv_conf.h
、lv_drv_conf.h
、Makefile
文件复制到lvgl_demo
文件夹。mouse我们不用。

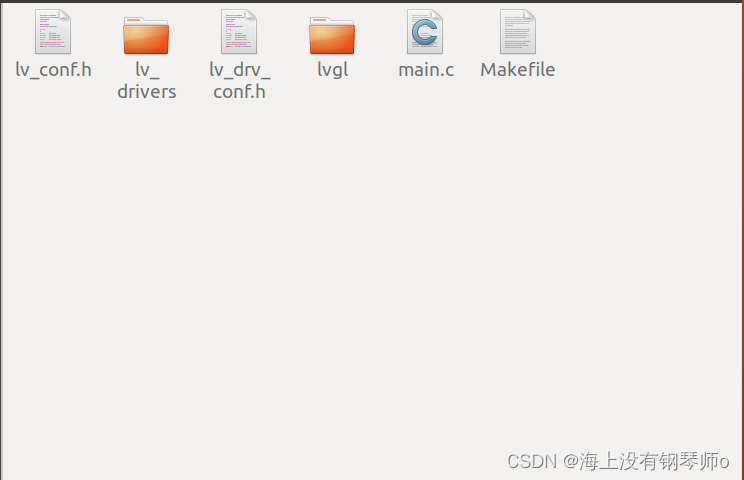

lvgl_demo
文件夹下:
然后就是修改配置文件、main.c以及Makefile。
vi lv_drv_conf.h
将0改为1

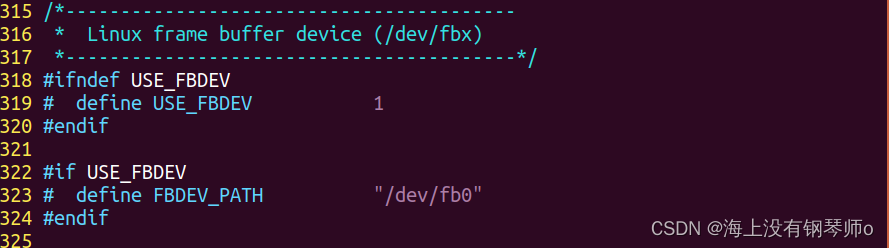

找到FBDEV
的配置要为1,下面“/dev/fb0”根据自己的屏幕实际情况更改。

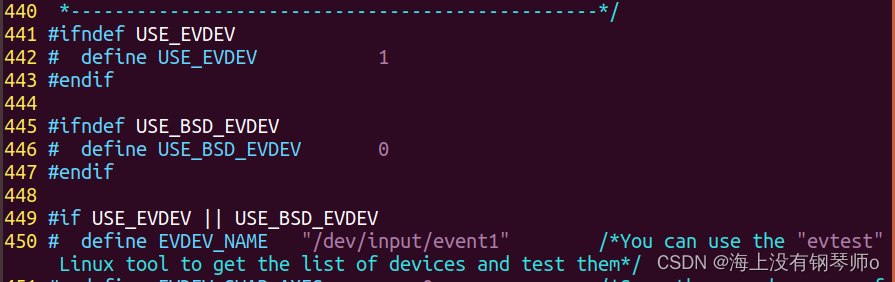

添加EVDEV
,如果该宏为0改为1,下面的EVDEV_NAME
,百问网的屏幕触摸是event1
,可以通过hexdump /dev/input/event0
测试看是哪个event
。
然后打开另一个配置文件
vi lv_conf.h
同样使能,0改为1

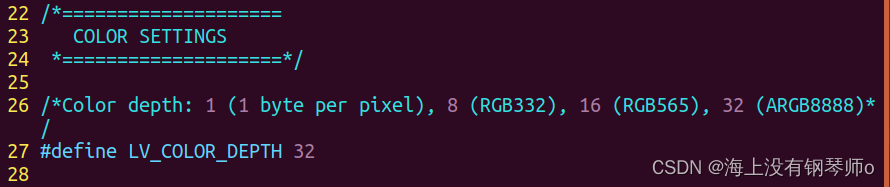

根据自己屏幕的bpp修改该宏,百问网1024*600LCD触摸屏改为32.

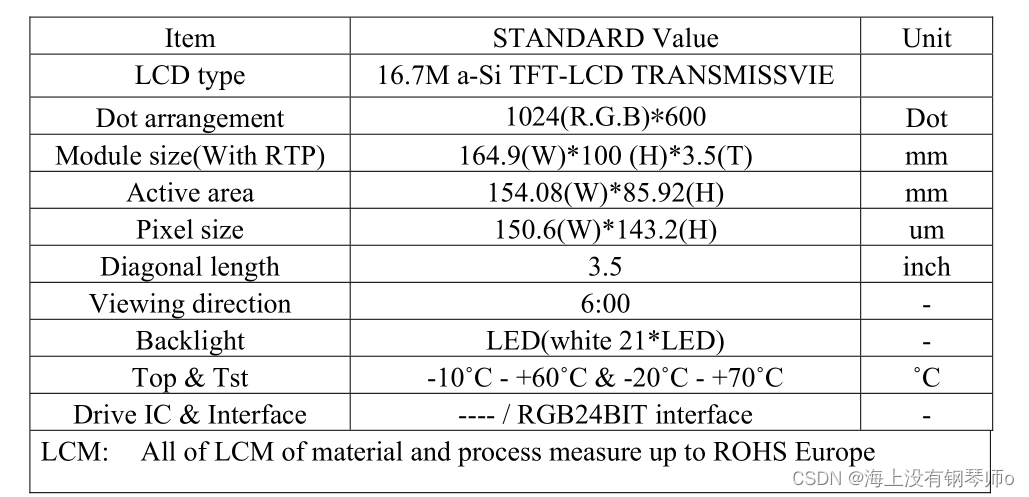

该LCD触摸屏实际是24bpp的,对于 24BPP,硬件上为了方便处理,在 Framebuffer 中也是用 32 位来表示,效果跟 32BPP 是一样的。
对于 32BPP,一般只设置其中的低 24 位,高 8 位表示透明度,一般的 LCD都不支持。
对于 16BPP,常用的是 RGB565;很少的场合会用到 RGB555,这可以通过ioctl 读取驱动程序中的 RGB 位偏移来确定使用哪一种格式。

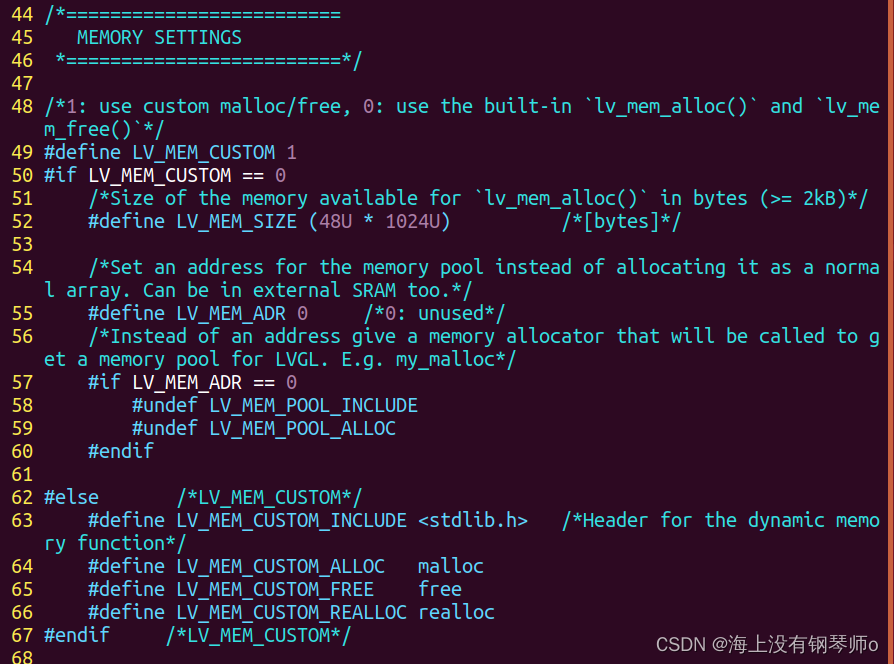

将LV_MEM_CUSTOM
宏改为1,使用malloc和free
可以将刷新率率30改小点,不改也没关系。

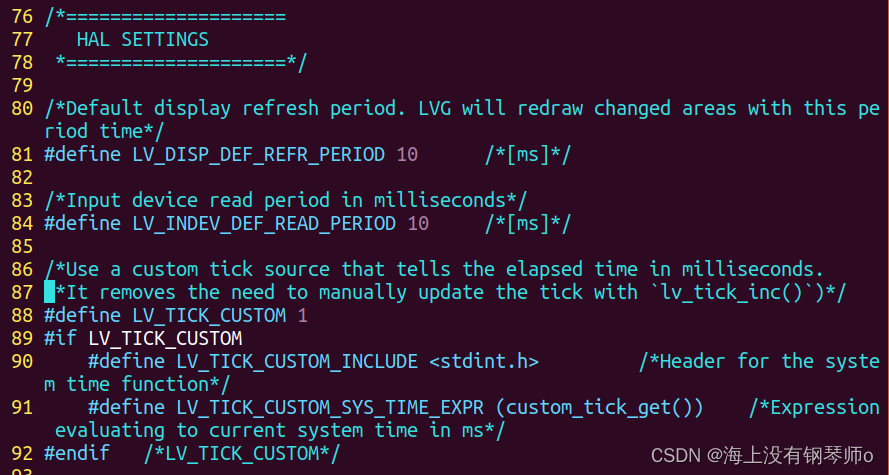

将下面的LV_TICK_CUSTOM
宏改为1使能,将下面的头文件和函数名改为如下图所示。

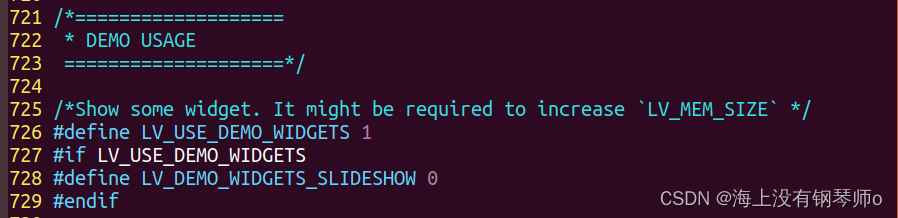

使能官方demo_widgets
然后修改main.c
文件。根据屏幕分辨率修改参数。

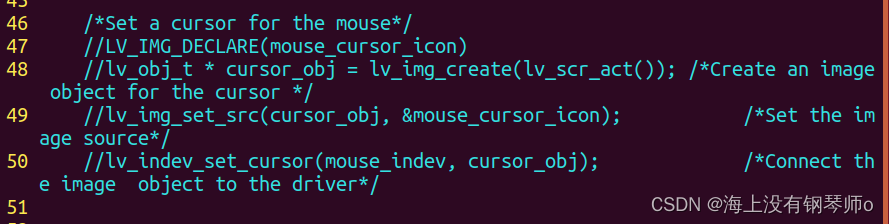

将鼠标相关的代码注释。
修改Makefile
:根据自己的交叉编译器修改CC
参数,然后将下面鼠标icon的编译注释掉。
然后就可以make
编译了,编译生成可执行文件demo

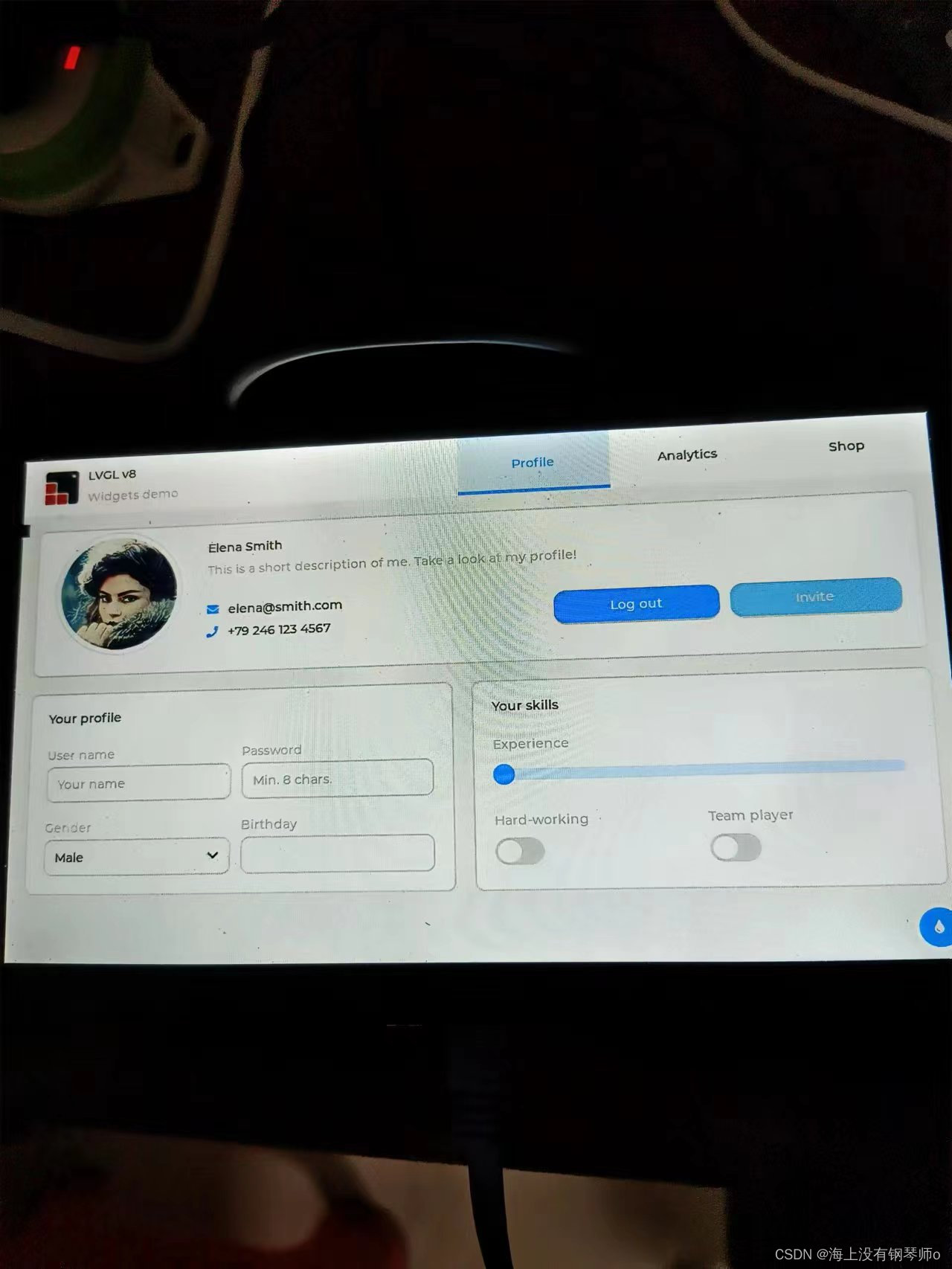

,将该文件拷贝到nfs文件夹,开发板挂载网络文件系统执行程序./demo
。编译过程中倒是没有出现错误
