IMX6ULL移植LVGL

IMX6ULL移植LVGL

话不多说，直接开干！！！

1、移植准备

1.1、源码克隆

文件名	克隆命令	描述
lvgl	git clone https://github.com/lvgl/lvgl.git	包含了LVGL图形界面控件的源码以及少量例程
lvgl	git clone https://github.com/lvgl/lv_drivers.git	包含了驱动LVGL图形界面的驱动接口源代码
lv_port_linux_frame_buffer	git clone https://github.com/lvgl/lv_port_linux_frame_buffer.git	适配有frame buffer的linux系统的接口
lv_demos	git clone https://github.com/lvgl/lv_demos.git	LVGL的例程

1.2、demo准备

​ 1、将克隆下来的lvgl、lv_drivers文件和lv_port_linux_frame_buffer下的main.c和Makefile放在一个目录下（~/Linux/ui（目录自拟））

​ 2、将lv_drivers文件中的lv_drv_conf_template.h复制到~/Linux/ui下并改名为lv_drv_conf.h

​ 3、将lvgl文件中的lv_conf_template.h复制到~/Linux/ui下并改名为lv_conf.h

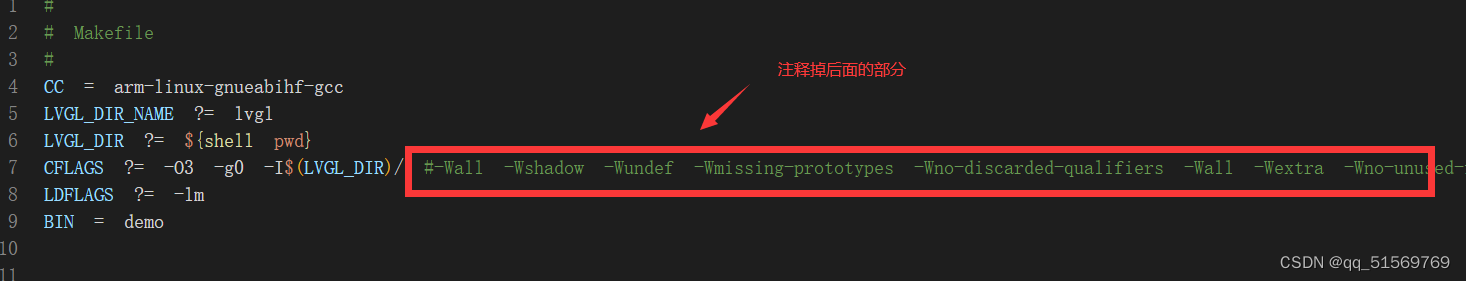

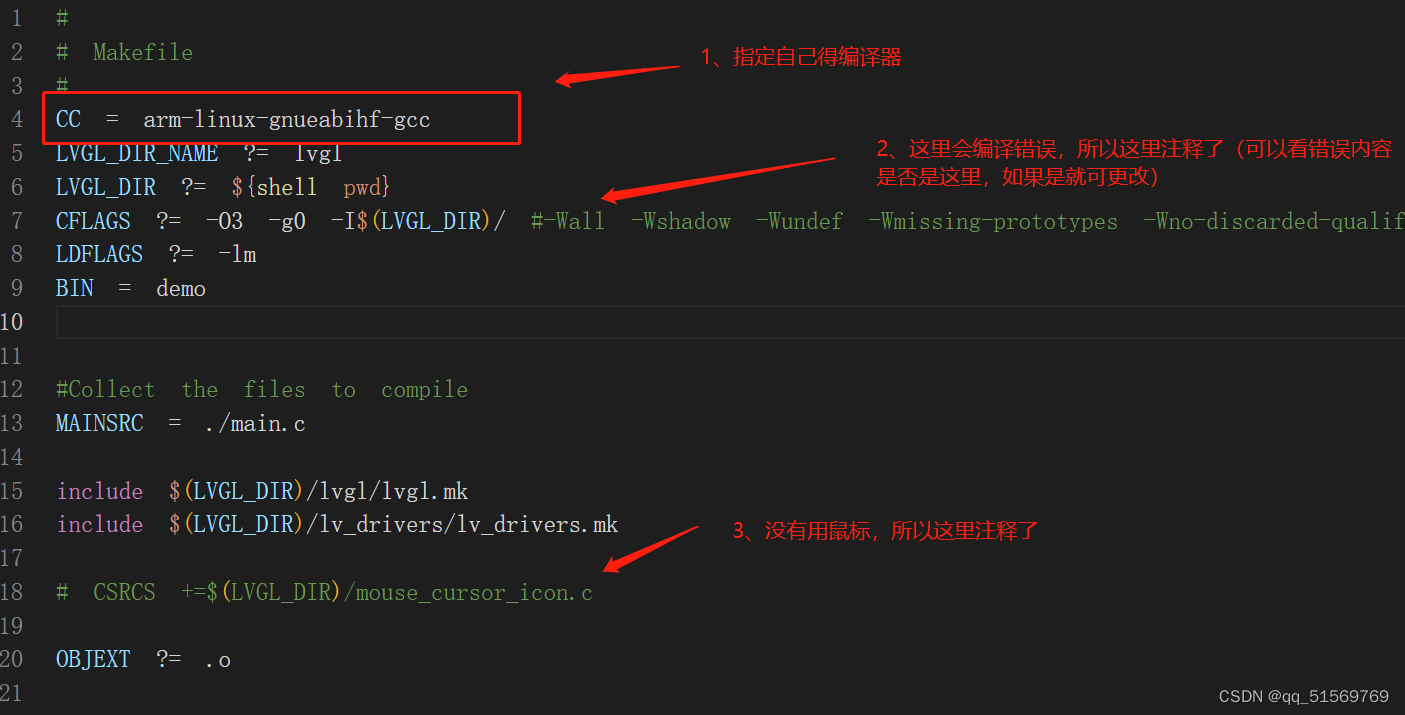

2、Makefile更改

3、lv_drv_conf.h文件修改

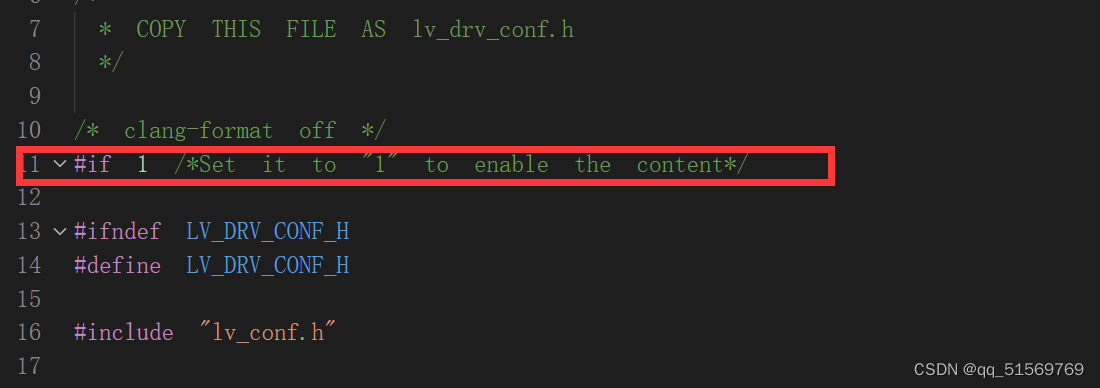

3.1、使能这个文件

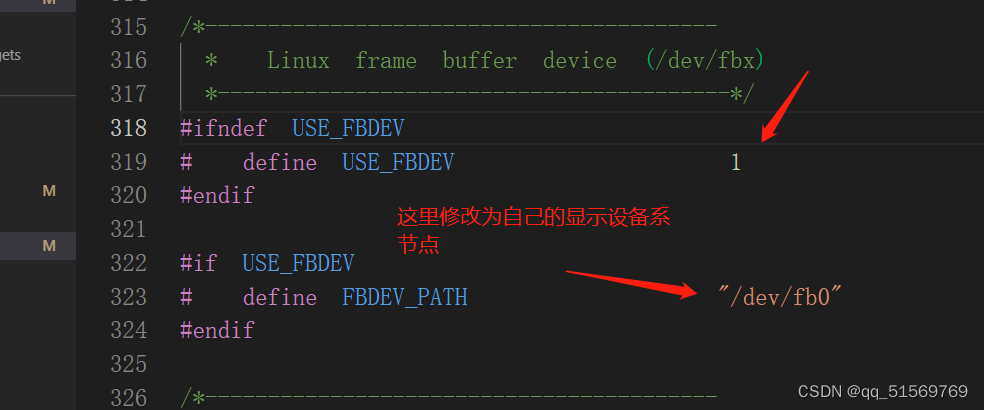

3.2、使能显示设备

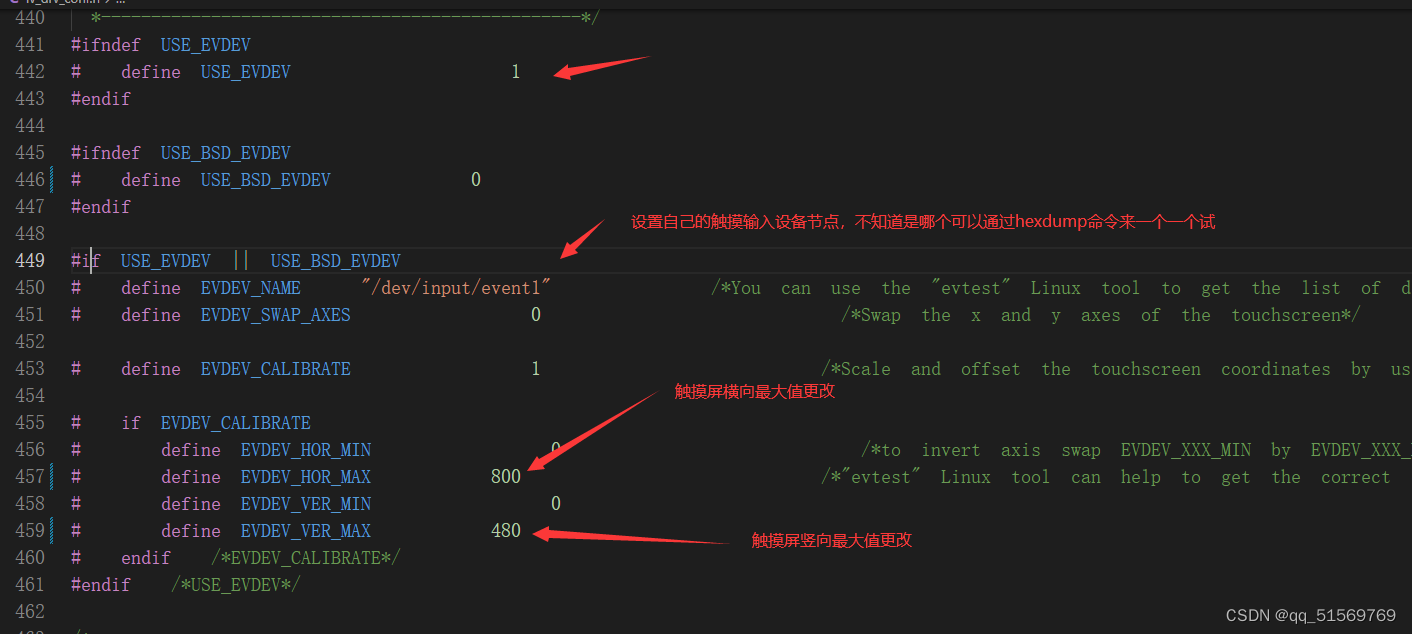

3.3、使能鼠标或者触摸板作为evdev界面（只针对Linux系统）

4、lv_conf.h文件修改

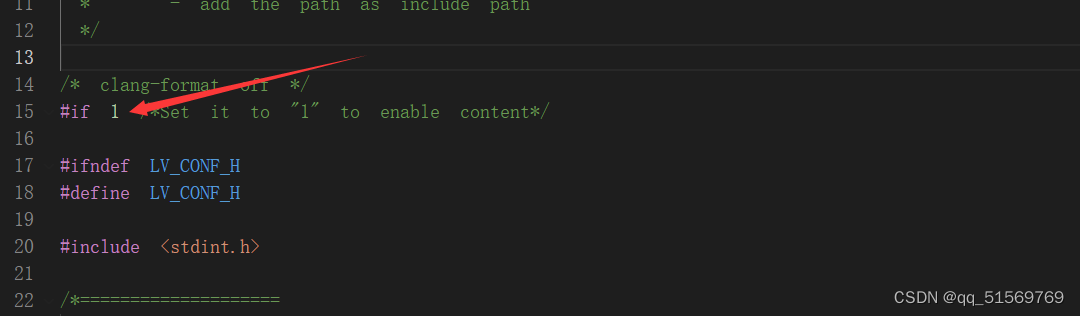

4.1、使能该文件

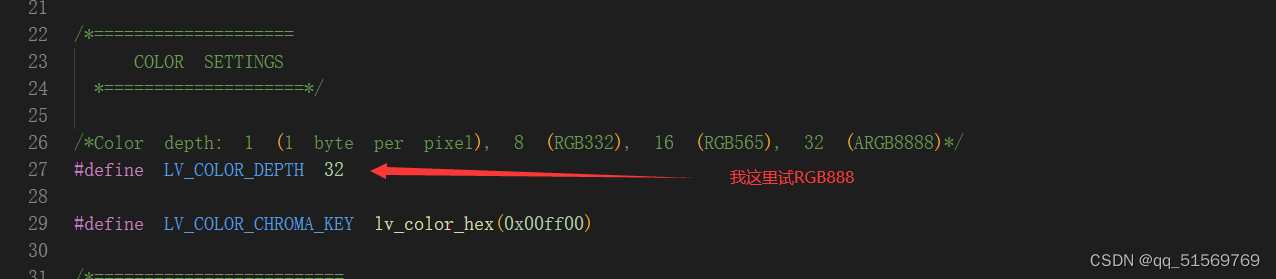

4.2、修改显示屏像素

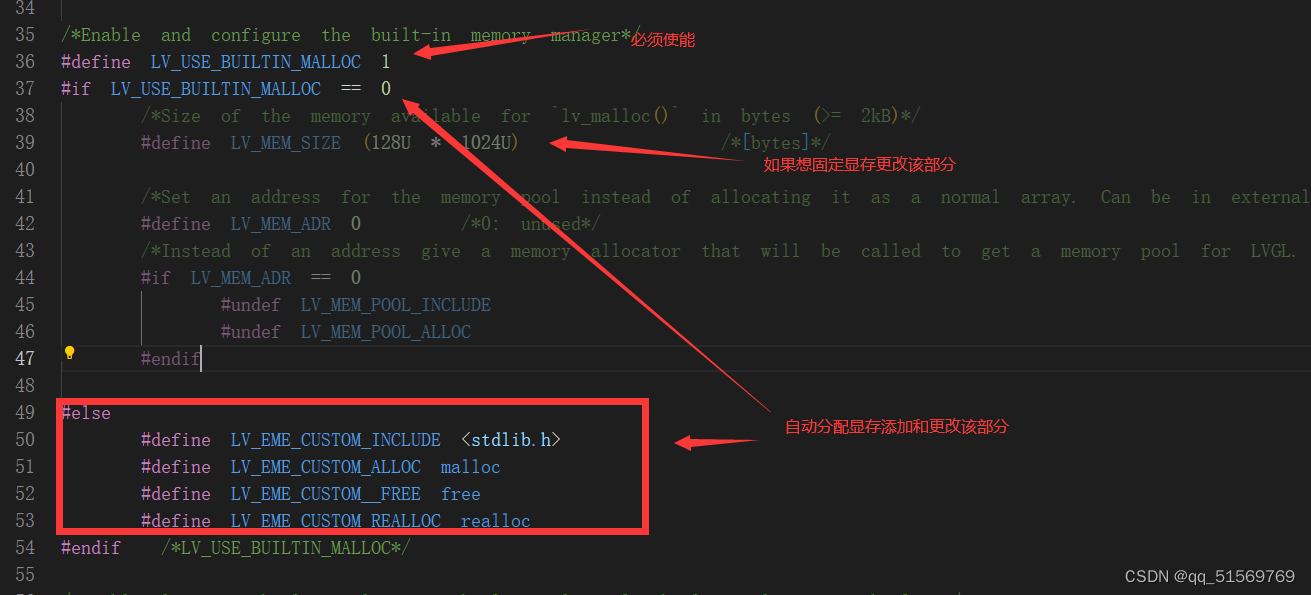

4.3、设置显存

49 #else			///<这个不要忘记加上
50    #define LV_EME_CUSTOM_INCLUDE <stdlib.h>
51    #define LV_EME_CUSTOM_ALLOC malloc
52    #define LV_EME_CUSTOM__FREE free
53    #define LV_EME_CUSTOM_REALLOC realloc

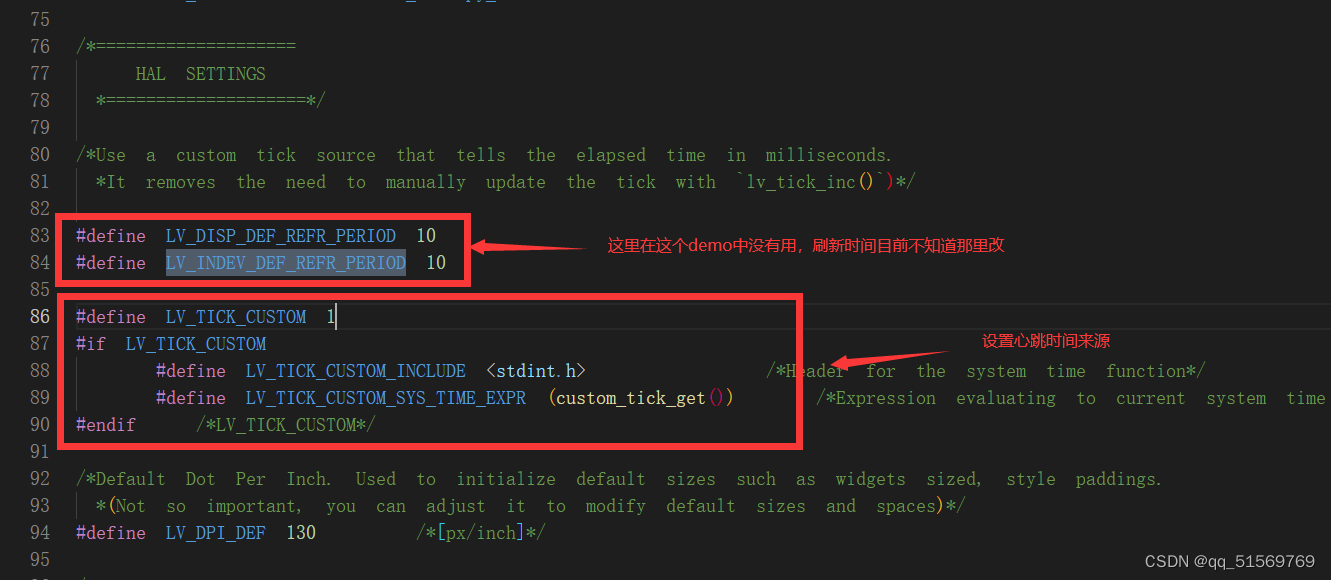

4.4设置心跳、刷新时间（刷新时间这个设置，在这里可以不用加也可，似乎这里好像没用）

83 #define LV_DISP_DEF_REFR_PERIOD 10
84 #define LV_INDEV_DEF_REFR_PERIOD 10
85
85 #define LV_TICK_CUSTOM 1
87 #if LV_TICK_CUSTOM
88     #define LV_TICK_CUSTOM_INCLUDE <stdint.h>         /*Header for the system time function*/
89     #define LV_TICK_CUSTOM_SYS_TIME_EXPR (custom_tick_get())    /*Expression evaluating to current system time in ms*/
90 #endif   /*LV_TICK_CUSTOM*/

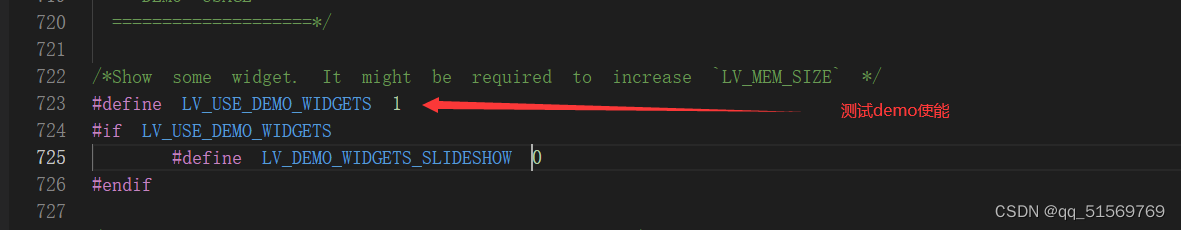

4.5、测试官方demo使能

5、main.c文件修改

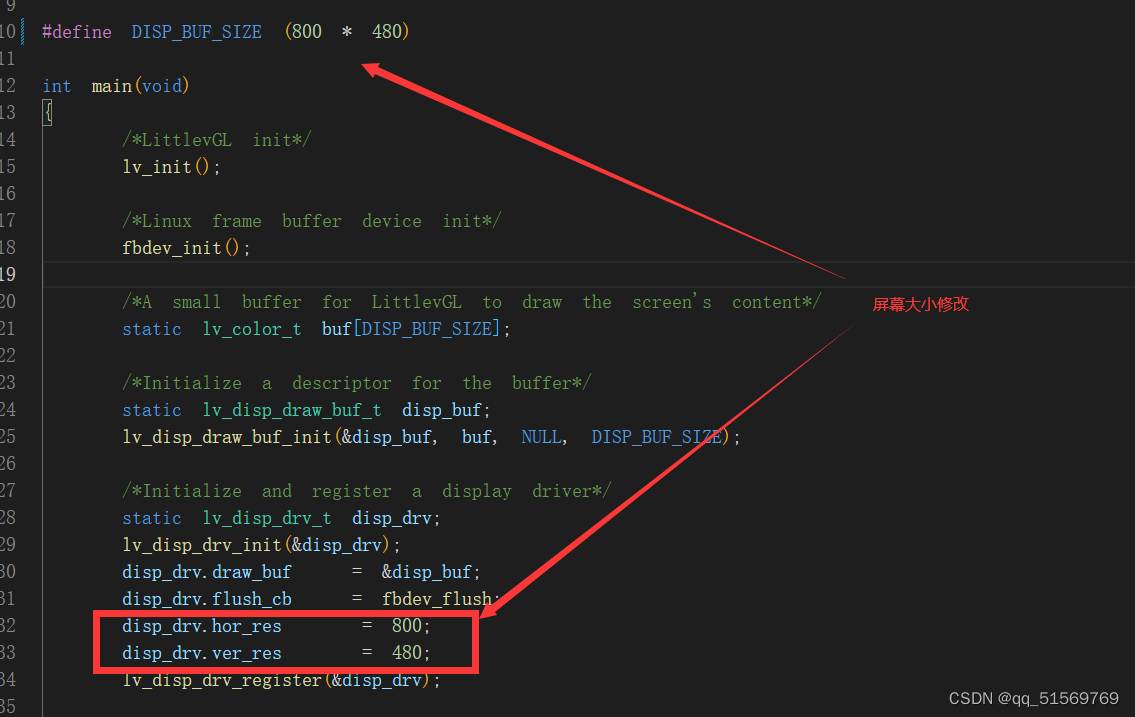

5.1、设置屏幕大小

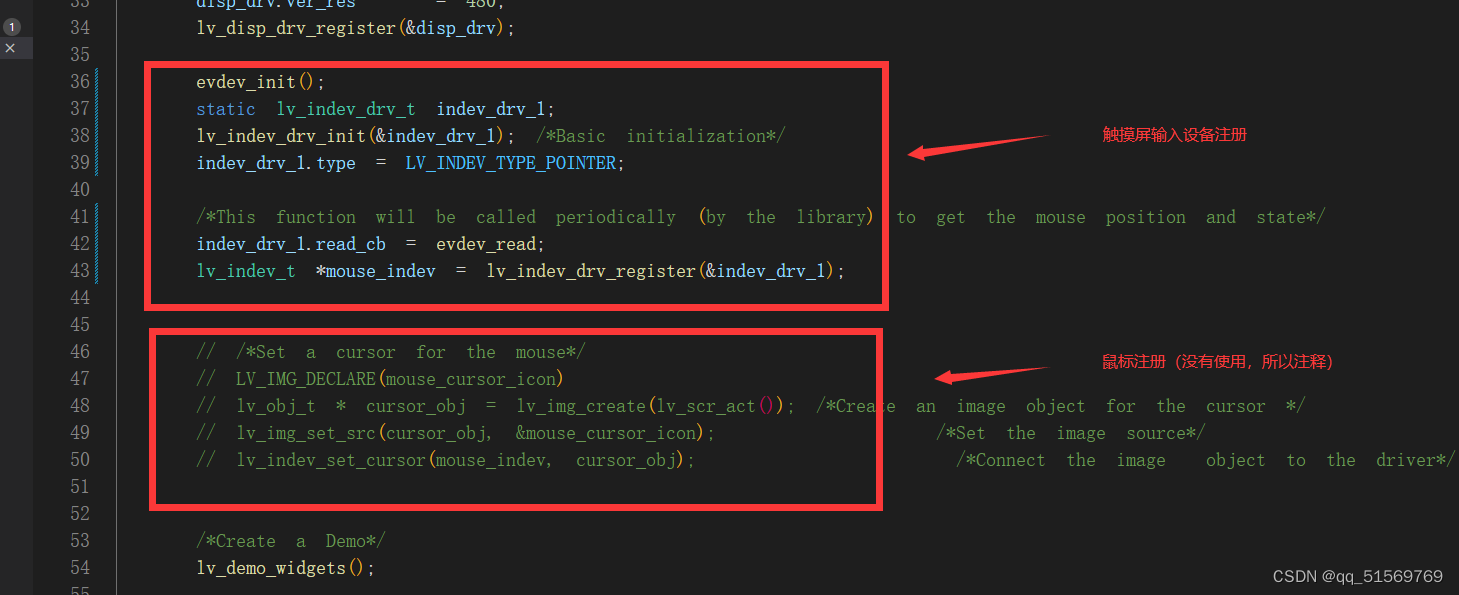

5.2、注释鼠标部分代码

6、编译

6.1、编译

make

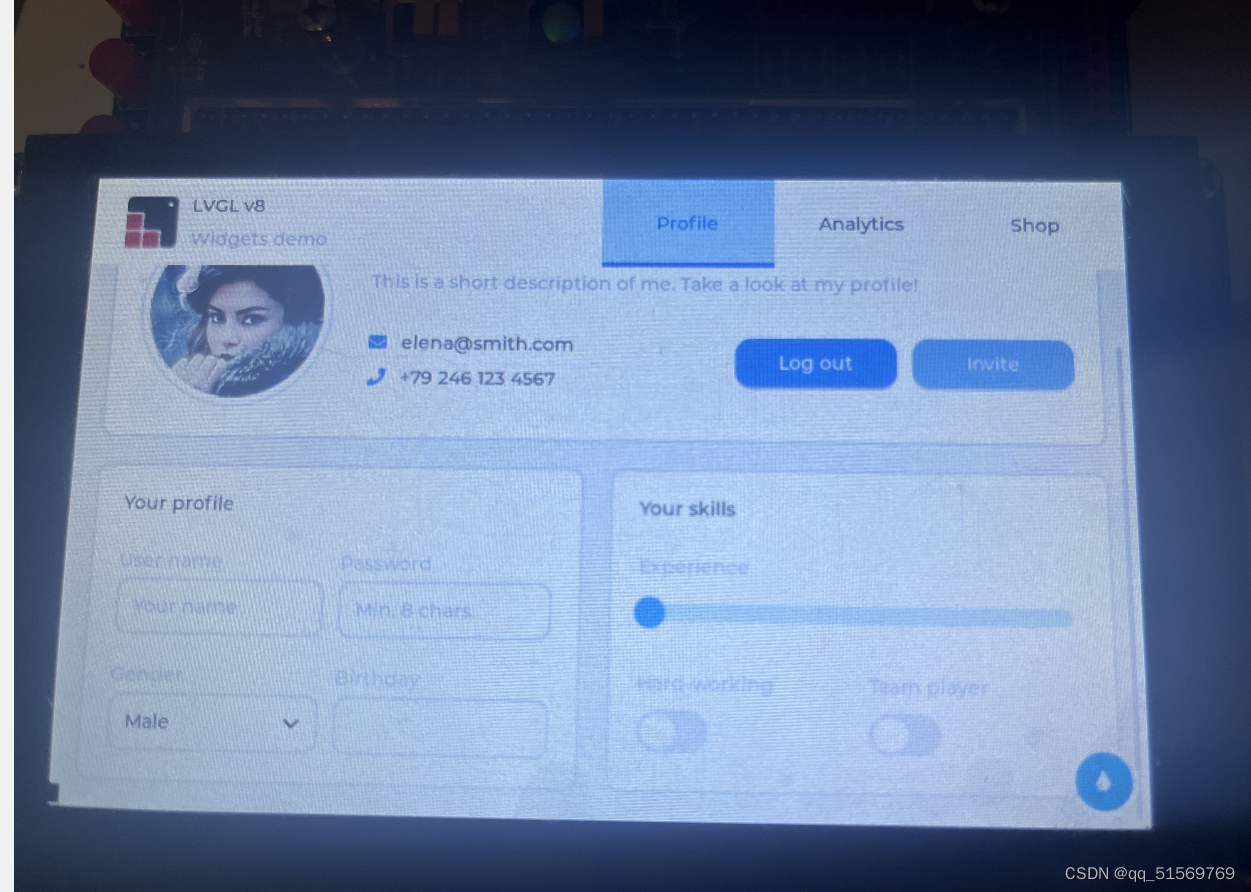

6.2、效果

7、遇到的错误

1、gcc编译报错 error: ‘for‘ loop initial declarations are only allowed in C99 mode

**原因：**在gcc中直接在for循环中初始化了增量：（因为gcc基于c89标准，换成C99标准就可以在for循环内定义i变量了）

解决：更改Makefile,使用 C99 的方法编译

35	@$(CC)  $(CFLAGS) -c $< -std=c99 -o $@

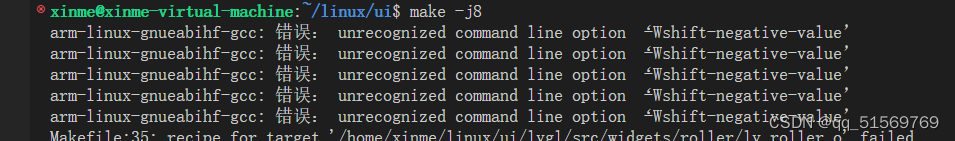

2、arm-linux-gnueabihf-gcc: 错误： unrecognized command line option ‘-Wshift-negative-value’

原因：我也不知道为啥

解决：我前面说过修改Makefile

原因：我也不知道为啥

解决：我前面说过修改Makefile
