文章基于适用于STM32F4系列，作者使用STM32F401CCU6开发板。
本文章基于此系列和开发板展开讨论。

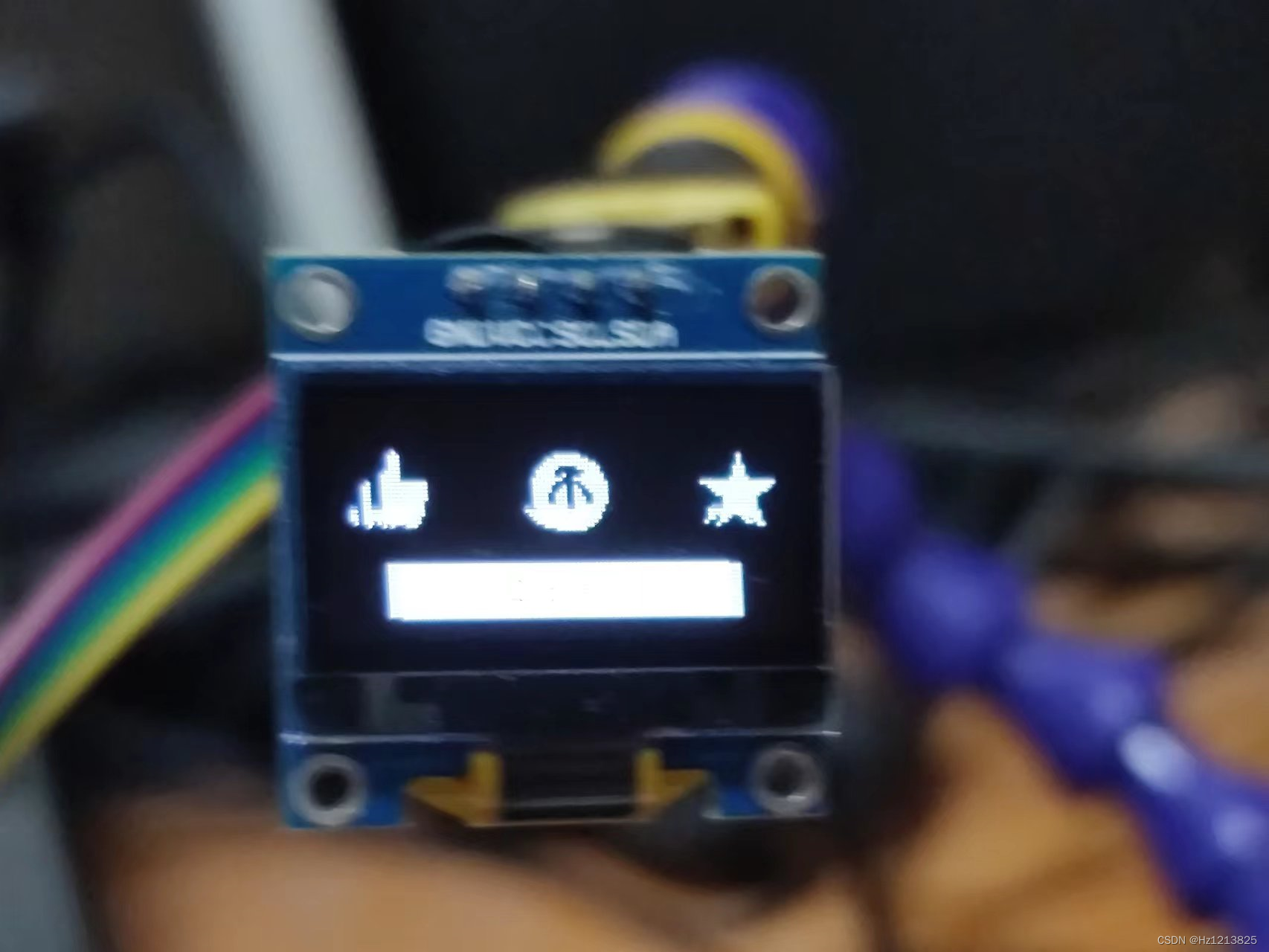

本系列以SSD1306为主控芯片的I2C接口的0.96寸OLED屏幕为例介绍
内容较多，分节进行

链接

基础命令和寻址方法
 IIC(I2C)协议

需求分析

本节解决的问题是在OLED屏幕上显示出一个满屏图片
解决步骤为

取模
显示图片

取模

这里使用的软件为PCtoLCD2002，百度搜索有很多，这里提供作者常用的版本
链接：百度网盘
提取码：qn62

1.处理图片

本OLED屏幕是128 * 64的分辨率，也就是有128 * 64个像素点，剪裁图片使用PS等软件即可，另外需要将其二值化，保存为BMP格式

本文不介绍了。请读者自行百度

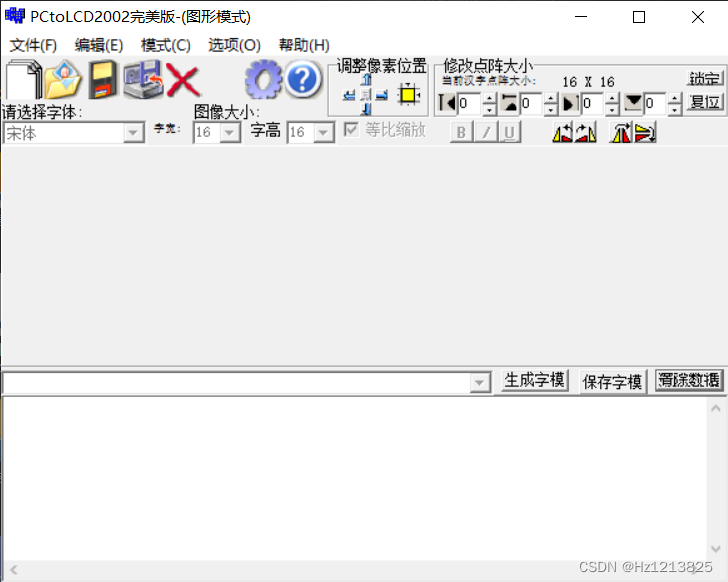

2.打开软件

在这里插入图片描述

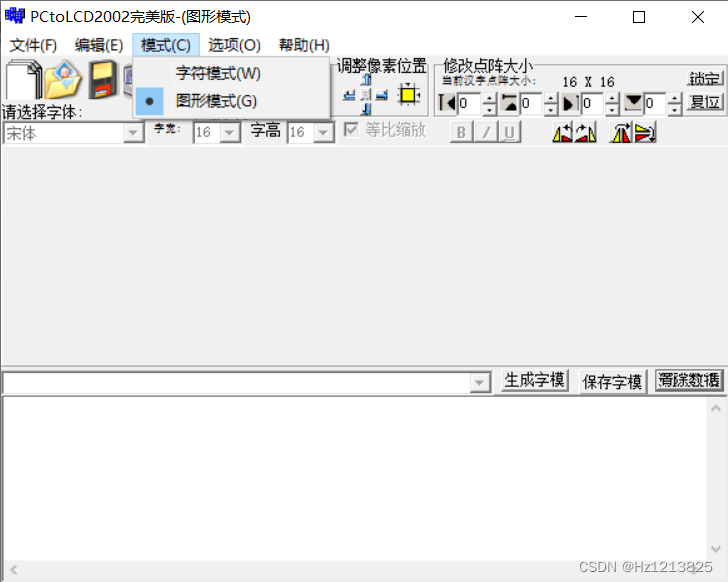

3.设置图形模式

在这里插入图片描述

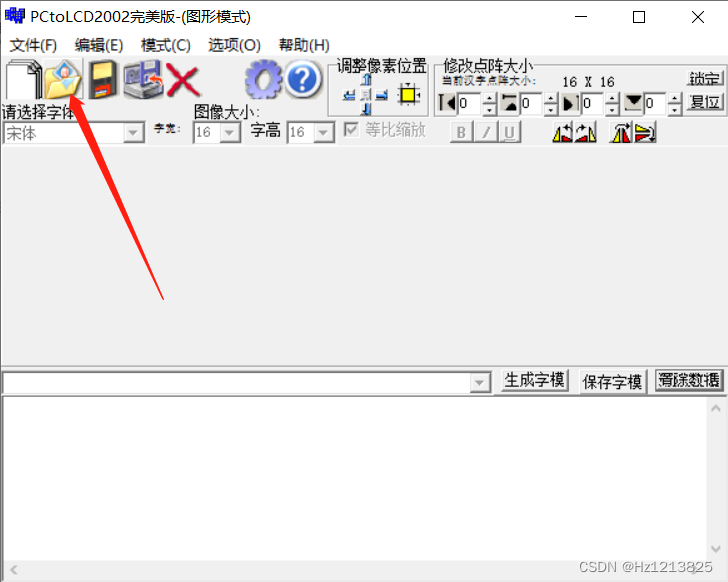

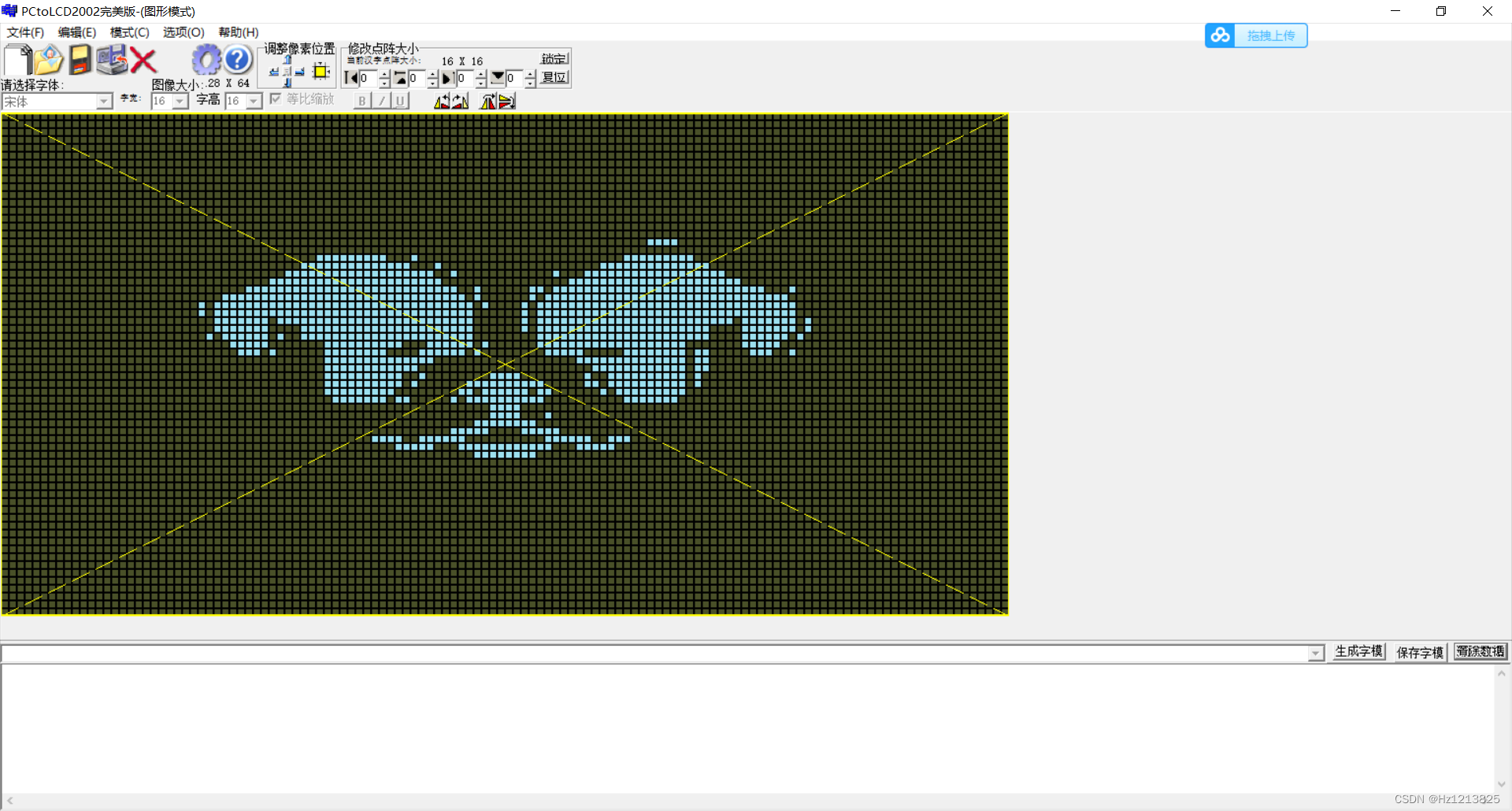

4.打开BMP图像

在这里插入图片描述

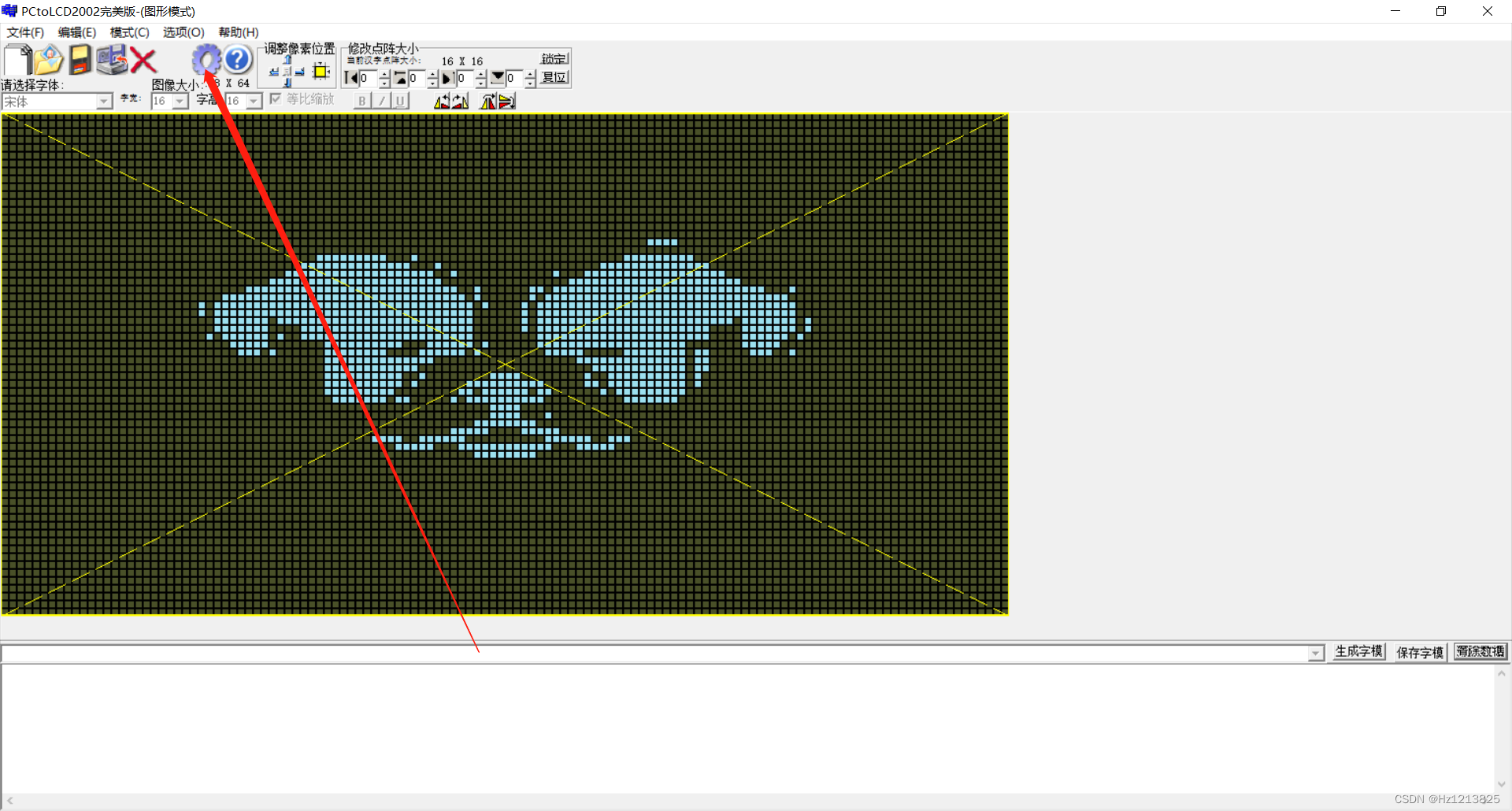

3.设置参数

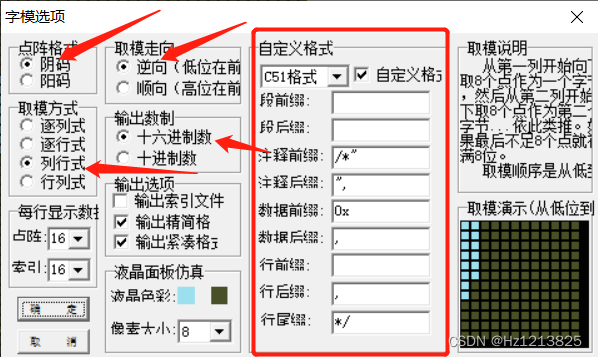

在这里插入图片描述

之前说过OLED编码规则，这里根据规则设置即可，传送门

4.生成

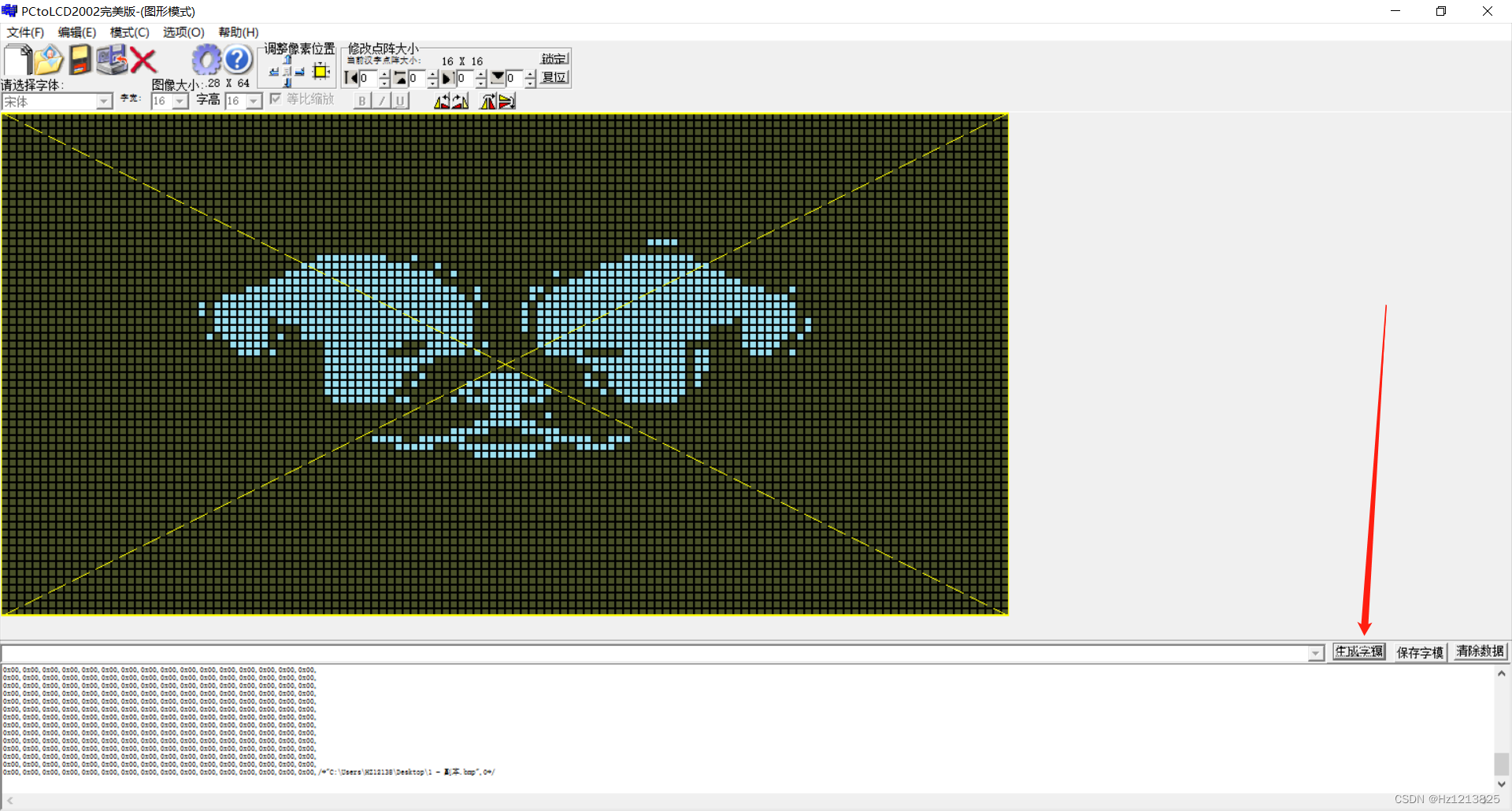

在这里插入图片描述
之后复制数据即可

显示图片

因为显示的是整张图片，因此使用水平寻址模式较为方便

这边需要注意，输出出来的数组第一维是页，第二维是列，因此是[8][128]的数组，扫描调用时先扫描页，在一页中扫描列即可

废话不多说，直接上代码，原理之前介绍过，传送门

C文件(OLED.C)

void OLED_Picture(const uint8_t Array)
{
	//使用水平寻址模式模式
	OLED_Write_Ctrl_Start();
	I2C_SendByte(0x20); //设置寻址模式 (0x00水平/0x01垂直/0x02页)
	I2C_SendByte(0x00); //水平寻址模式
	I2C_SendByte(0x21); //设置列地址
	I2C_SendByte(0x00);
	I2C_SendByte(0x7f);
	I2C_SendByte(0x22); //设置页地址
	I2C_SendByte(0x00);
	I2C_SendByte(0x07);
	I2C_End();

	OLED_Write_Data_Start();
	for (int i = 0; i < 8; i++) //扫描页
	{
		for (int j = 0; j < 128; j++) //扫描列
			I2C_SendByte(Array[i][j]);
	}
	I2C_End();
}
