🔥 内容介绍

光学系统的设计与制造追求的是完美成像，然而由于各种因素的限制，实际光学系统不可避免地存在像差。理解像差的成因、类型及其对成像质量的影响，以及掌握有效的干涉测量和光学测试方法，对于光学工程师至关重要。本文将从理论分析、实验方法和Matlab代码实现三个方面，详细阐述光学像差、干涉测量和光学测试的教学内容。

一、光学像差的理论分析

光学像差是指实际光学系统成像质量偏离理想情况的偏差。根据像差产生的原因，可以将其分为单色像差和色差两大类。单色像差是由于光波的波动性以及光学元件的形状误差等因素导致的，主要包括球差、彗差、像散、畸变和场曲。色差则是由于不同波长的光在介质中传播速度不同而引起的，主要包括轴向色差和倍率色差。

1. 单色像差:

球差: 这是由于光束边缘的光线与光轴交点不同于光束中心的光线而产生的。球差导致成像模糊，尤其在光圈较大时更为严重。可以使用非球面透镜或组合透镜来校正球差。
彗差: 彗差表现为离轴点光源成像时，像点拖尾成彗星状。其原因在于不同孔径的光线在像面上聚焦位置不同。通过合理的透镜组合可以有效抑制彗差。
像散: 像散是由于透镜的形状不对称导致的，使得子午面和弧矢面的焦点不同。这会导致离轴点光源成像时，像点被拉伸成椭圆形。
畸变: 畸变是指成像的几何形状失真，包括桶形畸变和枕形畸变。畸变不会影响图像的清晰度，但会影响图像的几何精度。
场曲: 场曲是指像面不是平面而是曲面。这会导致离轴点的光斑变得模糊。

2. 色差:

轴向色差: 不同波长的光聚焦在不同的轴向位置上，导致成像模糊，表现为彩色边缘。
倍率色差: 不同波长的光具有不同的放大率，导致成像的几何尺寸不同。

针对各种像差，光学设计中采用多种方法进行校正，例如选择合适的透镜材料、调整透镜的形状和间距、使用非球面透镜、以及采用多组透镜组合等。

二、干涉测量技术

干涉测量技术利用光的干涉现象来进行高精度测量，广泛应用于光学元件的测试。常用的干涉测量方法包括：

菲索干涉: 菲索干涉法利用平面参考镜和被测面之间的干涉条纹来检测被测面的面形误差。
迈克尔逊干涉: 迈克尔逊干涉法利用分束镜将光束分成两束，分别反射后产生干涉。该方法可以测量光程差，广泛应用于波长测量和光学元件的测试。
Twyman-Green干涉: Twyman-Green干涉法是迈克尔逊干涉法的改进型，常用于测试光学元件的波前畸变。

干涉测量技术的精度很高，可以达到λ/10甚至λ/100的量级。

三、光学测试方法

除了干涉测量，还有其他光学测试方法用于评价光学系统的性能，例如：

光点散斑法: 用于测量表面粗糙度。
点扩散函数(PSF)测试: 用于评价成像质量。
调制传递函数(MTF)测试: 用于评价系统的分辨率和对比度。

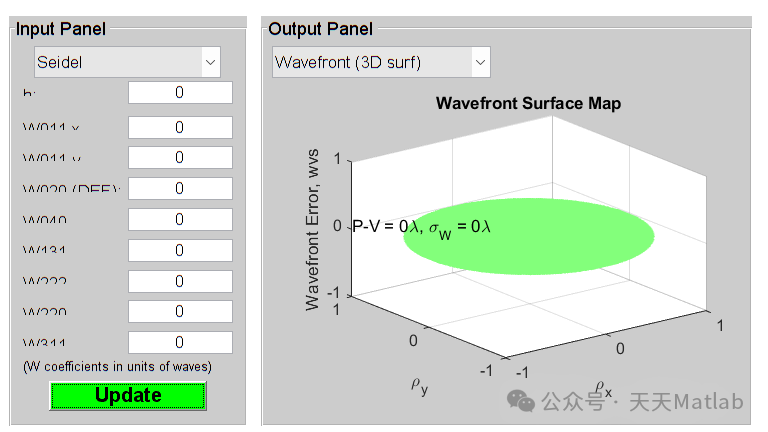

四、 Matlab代码实现示例

球差系数
phase = 2*pi*delta*(h.^2);
amplitude = 1;
E = amplitude * exp(1i * phase);
I = abs(E).^2;
plot(r,I);
xlabel('半径(m)');
ylabel('强度');
title('球差模拟');

% 计算MTF (简化示例)
% 需要实际的PSF数据才能准确计算MTF，此处仅为示意
PSF = fspecial('gaussian', [512, 512], 10); % 创建高斯PSF
OTF = fftshift(fft2(fftshift(PSF)));
MTF = abs(OTF);
figure;
imshow(MTF, []);
title('MTF');

这段代码只提供了一个简单的球差模拟和MTF计算示例，实际应用中需要根据具体的测试需求编写更复杂的代码。例如，更精确的像差计算需要用到光线追迹软件或Zemax等专业软件。干涉图的分析也需要更复杂的算法来提取面形信息。

五、总结

本文简要介绍了光学像差、干涉测量和光学测试的基本原理和方法，并提供了一些Matlab代码示例。实际教学过程中，应结合实验操作，让学生深入理解光学系统的成像原理、像差的产生和校正方法，以及各种光学测试技术的应用。通过理论学习和实践操作相结合，才能培养学生解决实际光学工程问题的能力。未来的教学应更注重将先进的光学设计软件和更复杂的算法融入教学内容，以适应光学技术发展的需要。
